Dieser Artikel bietet eine umfassende Anleitung zur Installation von Reolink-Kameras mit der Reolink RLA-JBS1. Mit ihrem wasserdichten, langlebigen und praktischen Design sorgt die Reolink RLA-JBS1 für eine saubere, einfache und zuverlässige Installation. Folgen Sie den untenstehenden Schritten, um Ihre Kameras einzurichten und die Verkabelung Ihrer Anschlussdose effizient zu verwalten.

Inhaltsverzeichnis

1. Kamerakompatibilität

2. Überblick über die Anschlussdose RLA-JBS1

3. Schritt-für-Schritt Installationsanleitung

4. Tipps

1. Kamerakompatibilität

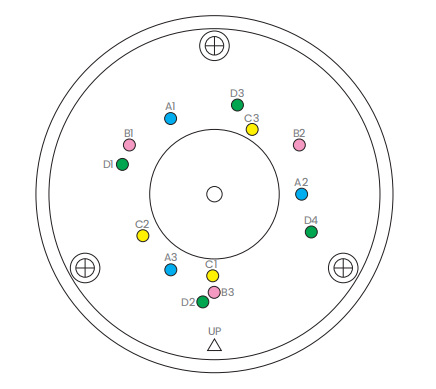

Die folgende Tabelle zeigt die Befestigungslöcher-Muster für verschiedene Kameramodelle.
Wenn Ihre Kamera unten nicht aufgeführt ist, prüfen Sie, ob die RLA-JBL1 mit Ihrer Kamera kompatibel ist.
Anschlussdose RLA-JBS1
Muster-A

B400, B500, B800, B1200, B500W, B800W.

RLC-510A, RLC-510WA, RLC-810A, RLC-810WA, RLC-81MA, RLC-1212A.

CX410, CX810, CX410W, CX410C.

Reolink Elite WiFi, Reolink Elite XPro PoE.

RP-PCB8M, RP-PCB8MZ, RP-PCB12M, RP-PCB8MX, RP-WCB8MZ.

P320, P321, P330, P331, P340, P341, P310C, P320C, P321C, P330C, P331C, P431C, P330M, P320XC, P320X, P330X, P750X.

W320, W330, W320C, W330C, W320X, W740.

NVC-B12M.

Muster-B  RLC-811A, RLC-812A, RLC-811WA, P430, W430.
Muster-C  Reolink Duo 2 PoE, Reolink Duo 2 WiFi, Reolink Duo 3 PoE, Reolink Duo 3 WiFi, P730, P750, W730, W750.
Muster-D  RLC-81PA, P330P.
RLA-JBS1

2. Überblick über die Anschlussdose RLA-JBS1

Lieferumfang

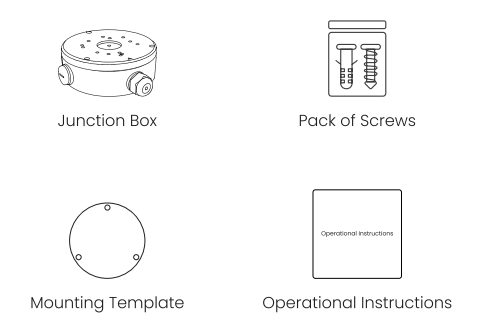

What is in the box s1

Produktübersicht

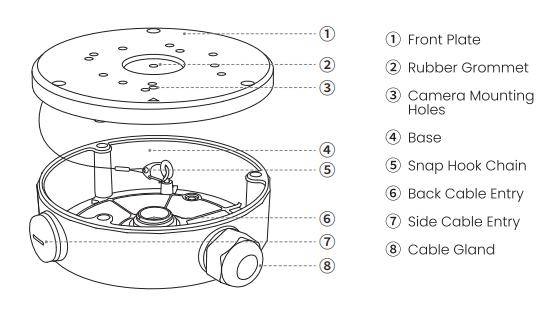

product overview s1

Wichtige Designmerkmale

  • Kabeleinführungen – Mehrere Einstiegspunkte zur Vereinfachung der Verkabelung der Anschlussdose
    • Frontplatten-Einführung: Ausgestattet mit einer wasserdichten Gummitülle für das Kamerakabel; die Tülle kann vorübergehend entfernt werden, um das Einfädeln des Kabels während der Installation zu erleichtern.
    • Seitliche Einführungen: Zwei seitliche Einführungen an der Basis; eine davon hat eine abnehmbare Abdeckung, die mit der Kabelverschraubung getauscht werden kann (Wird mit einem wasserdichten Gummiring geliefert, der für einfacheres Einführen des Kabels entfernt werden kann.
      ) für wasserdichten Schutz.
    • Rückseitige Einführung: Ein zusätzlicher Einstieg an der Unterseite der Basis für flexiblere Kabelführung.
  • Schnapphaken-Kette – für Bequemlichkeit und Sicherheit
    • Metallkette, die die Frontplatte über einen D-Ring mit der Basis verbindet.
    • Ermöglicht es Ihnen, die Frontplatte (und die daran befestigte Kamera) während der Installation an der Basis aufzuhängen, sodass Ihre Hände für Werkzeuge oder die Leiter frei sind.
    • Kann vorübergehend abgehakt werden, um mehr Verstellmöglichkeiten zu bieten.
    • Dient als Sicherheitsfunktion, um zu verhindern, dass die Abdeckung und die Kamera herunterfallen, wenn Schrauben gelockert werden.

3. Installationsanleitung

  • Muster A/B – Bullet-Kameras

    Schritt 1: Basis montieren

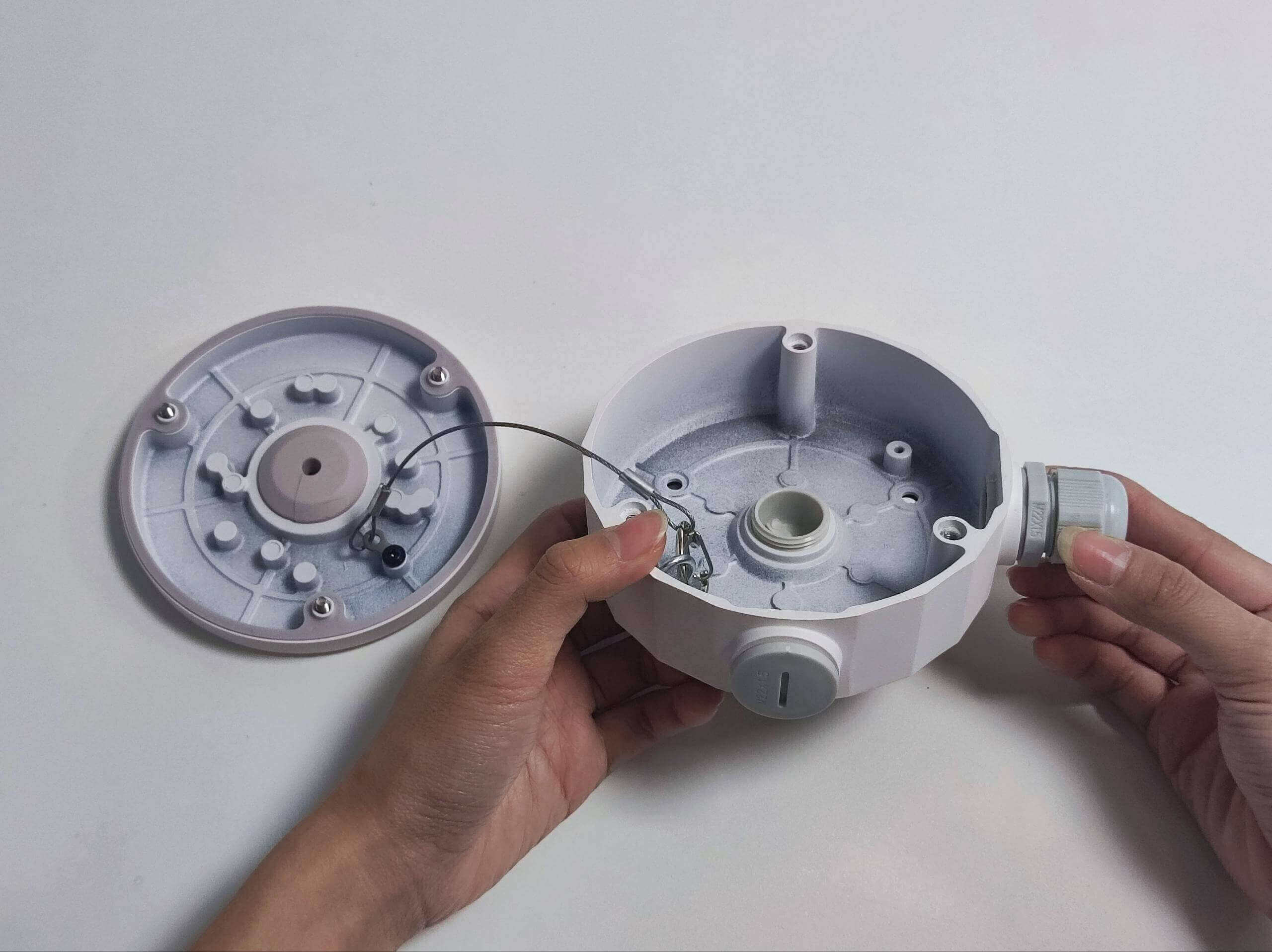

    1. Entfernen Sie die Schrauben der Anschlussdosenabdeckung, um sie von der Basis zu trennen; schrauben Sie die Abdeckung der Kabelverschraubung ab.

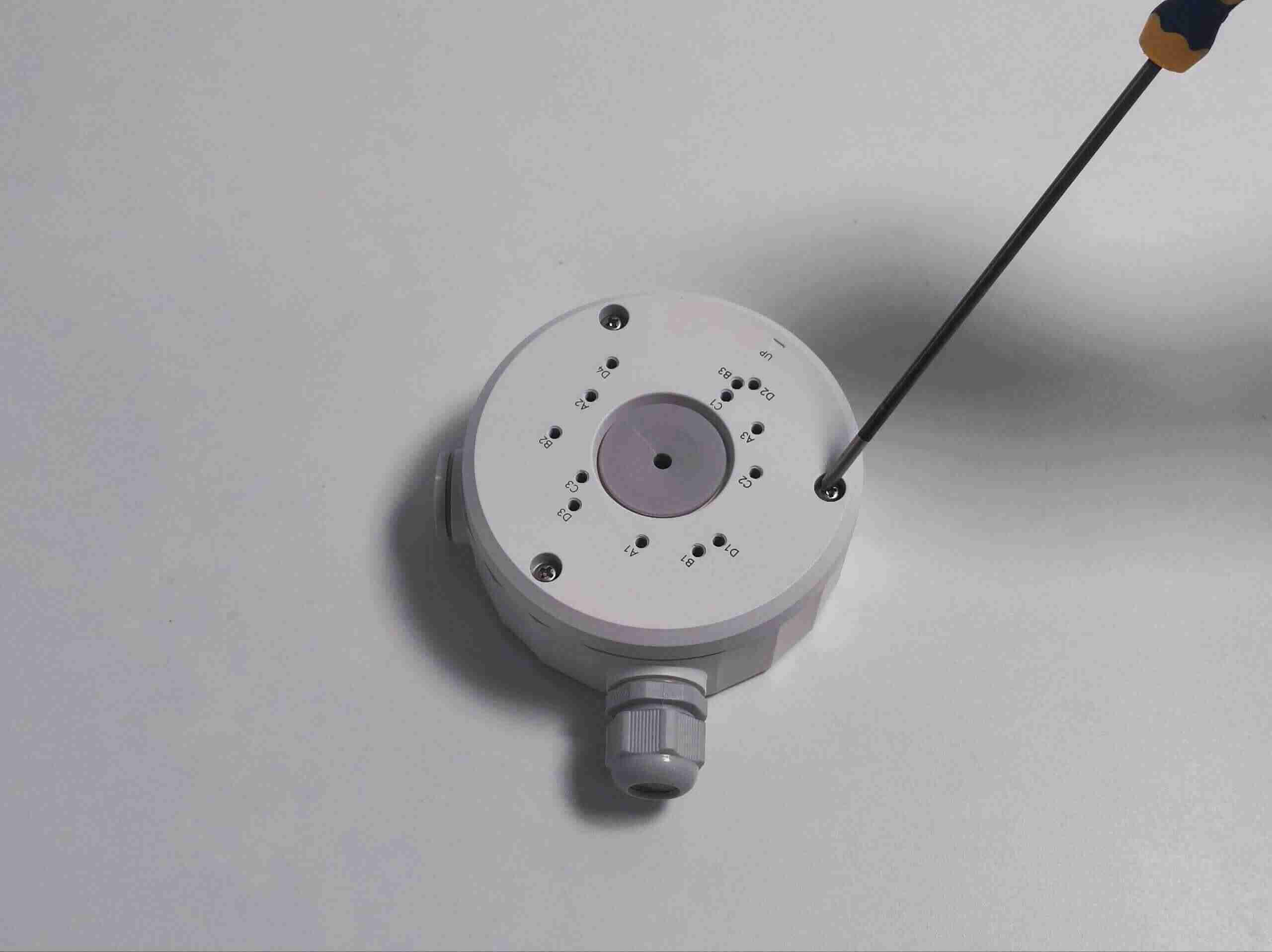

    top cover S1gland cover S1

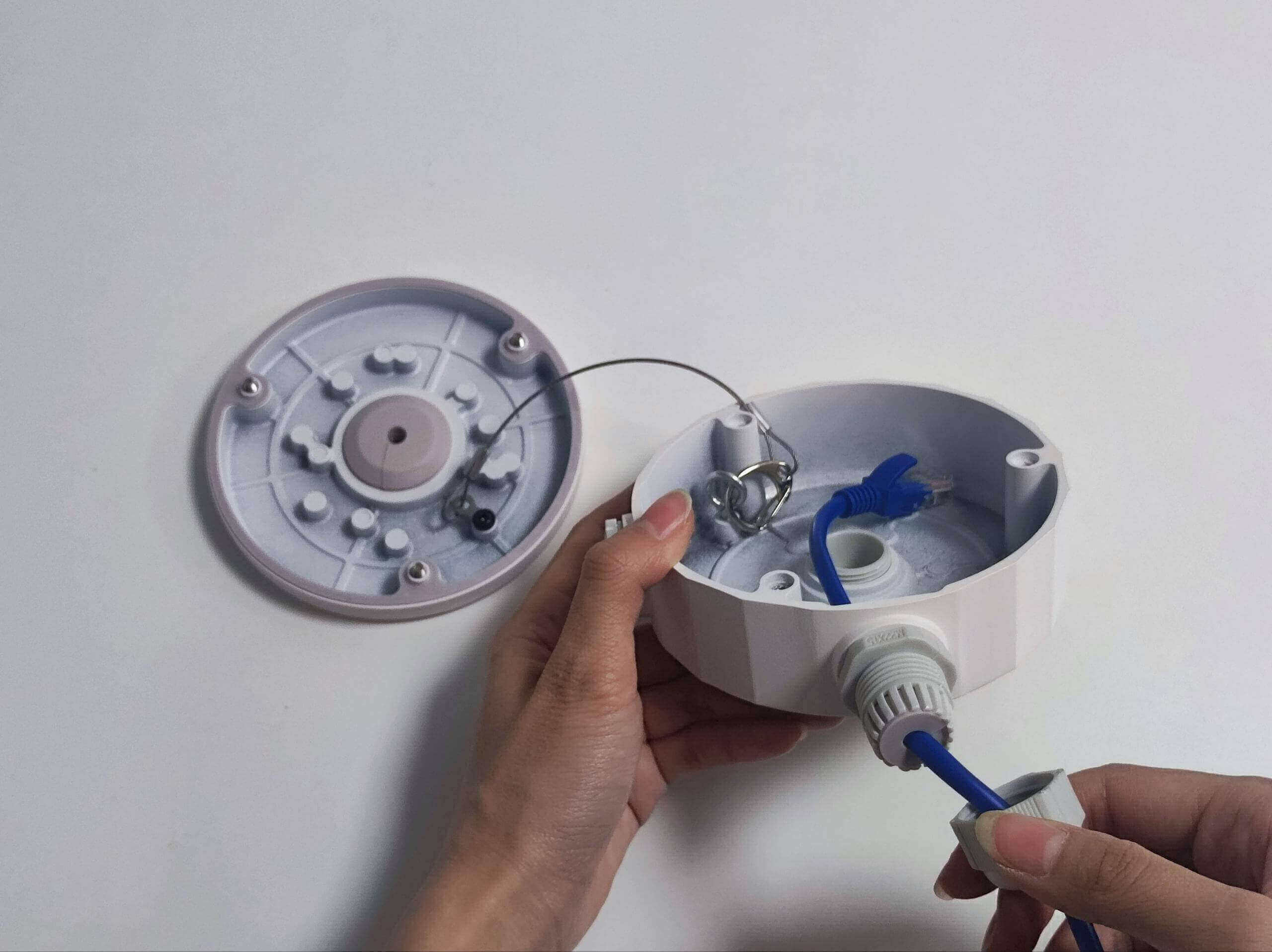

    2. Führen Sie die Kabel durch die Kabelverschraubung. Entfernen Sie bei Bedarf vorübergehend die Gummitülle für einfacheres Einführen. (Die Gummitülle kann entlang des Schlitzes geöffnet werden, um sie um das Kabel zu legen und so einen festen und sicheren Sitz zu gewährleisten.)

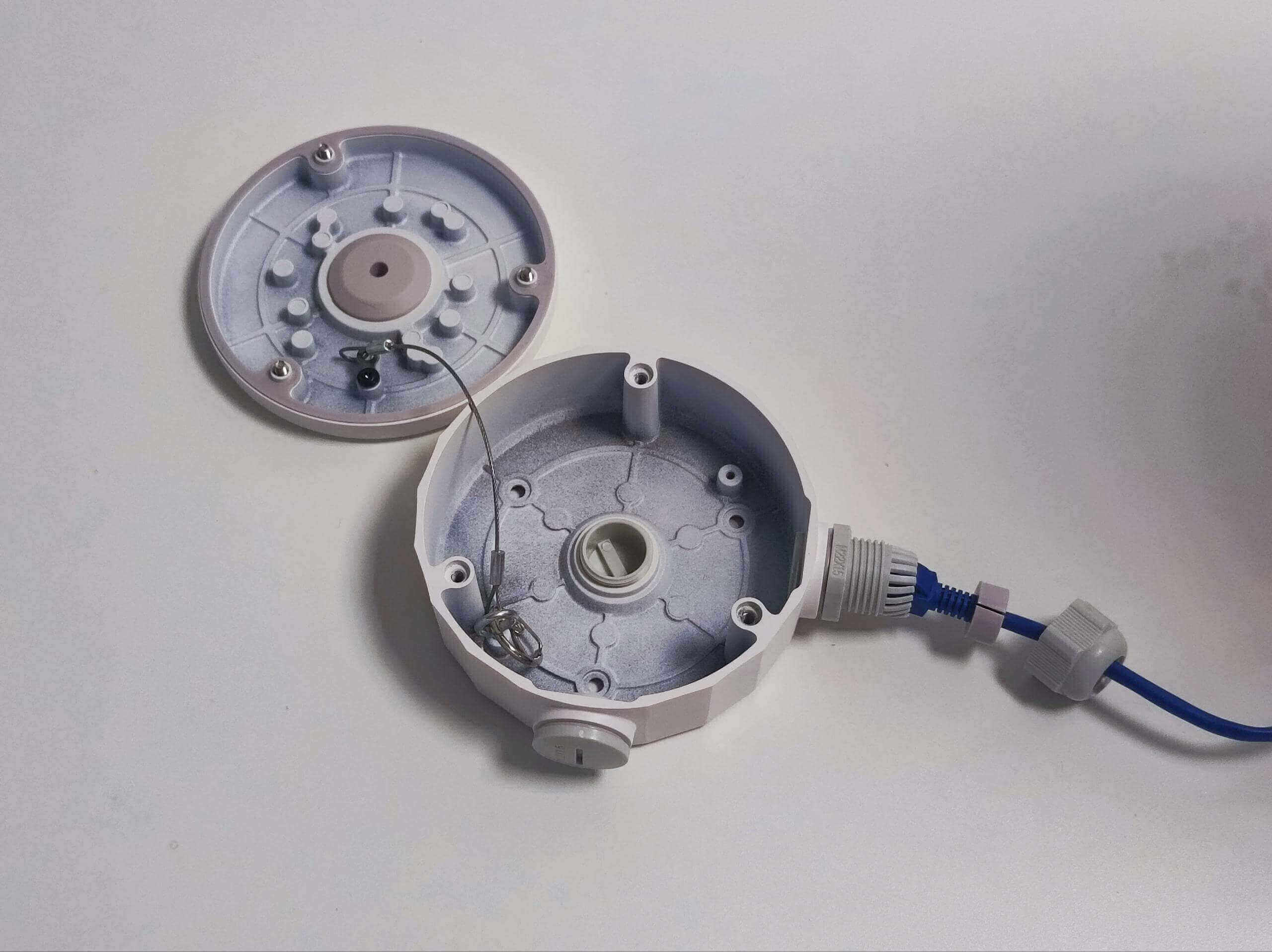

    feed cable S1install grommet s1

    3. Befestigen Sie die Montagevorlage an der Wand/Decke; bohren Sie entsprechend Löcher.Drill holes

    4. Sichern Sie die Basis mit Schrauben (verwenden Sie bei Bedarf Trockenbauschrauben).

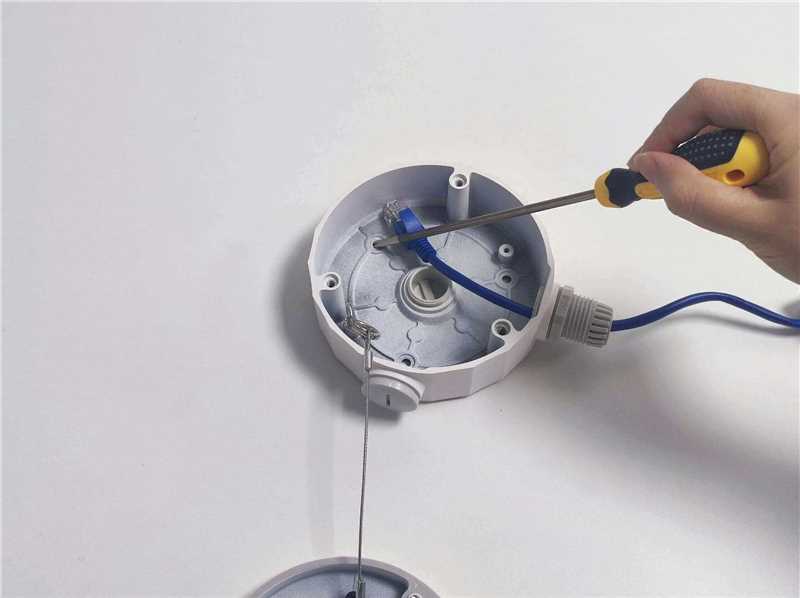

    mount base  s1

    Schritt 2: Kamera an der Frontplatte befestigen

    1. Fädeln Sie die Kamerakabel durch die Kabeleinführung der Frontplatte und setzen Sie die Gummitülle wieder ein. (Die Gummitülle kann entlang des Schlitzes geöffnet werden, um sie um das Kabel zu legen und so einen festen und sicheren Sitz zu gewährleisten.)

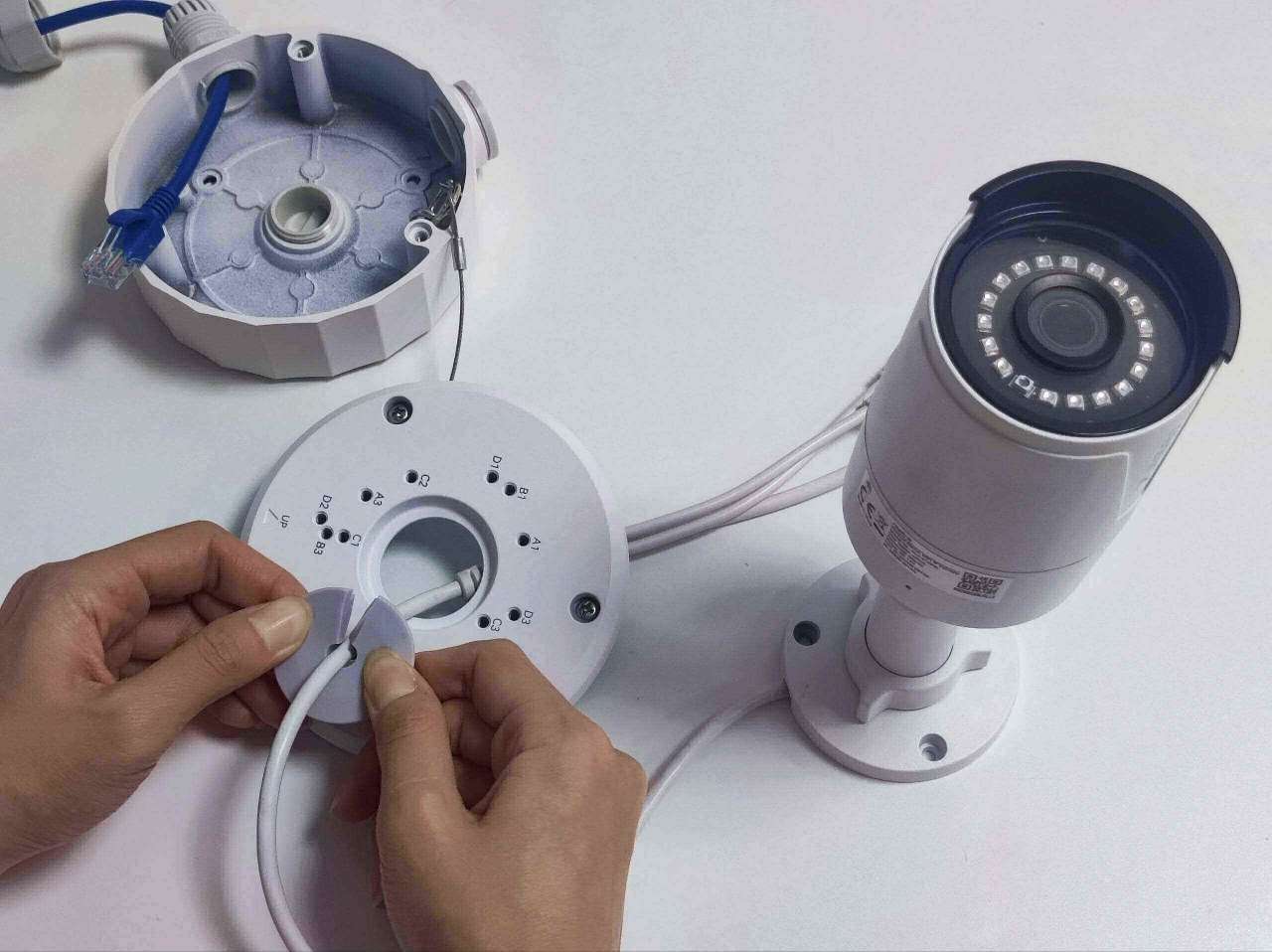

    thread tail cables bullet

    2. Befestigen Sie die Kamera mit Schrauben am entsprechenden Befestigungsmuster.

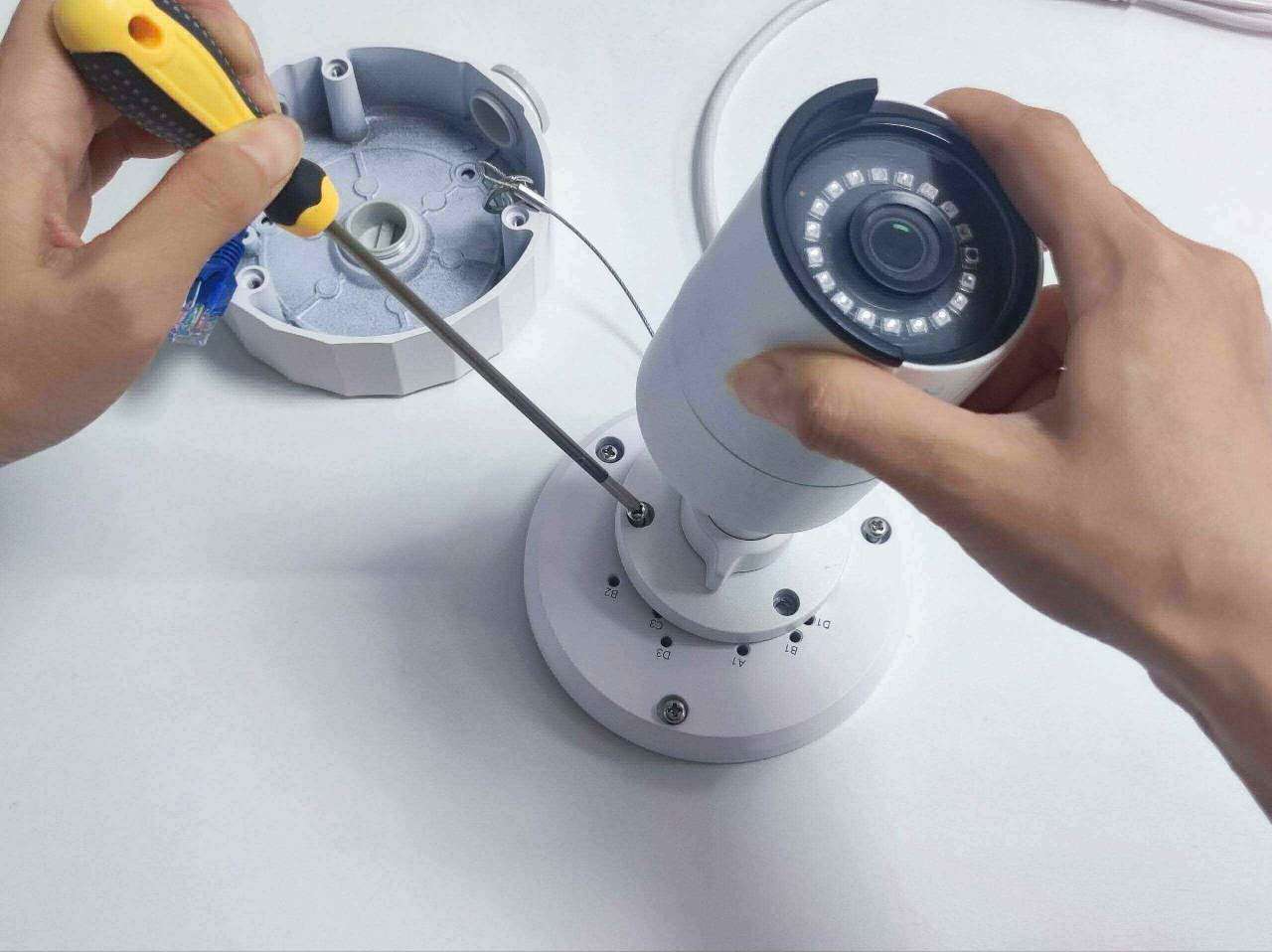

    install bullet

    Schritt 3: Frontplatte sichern

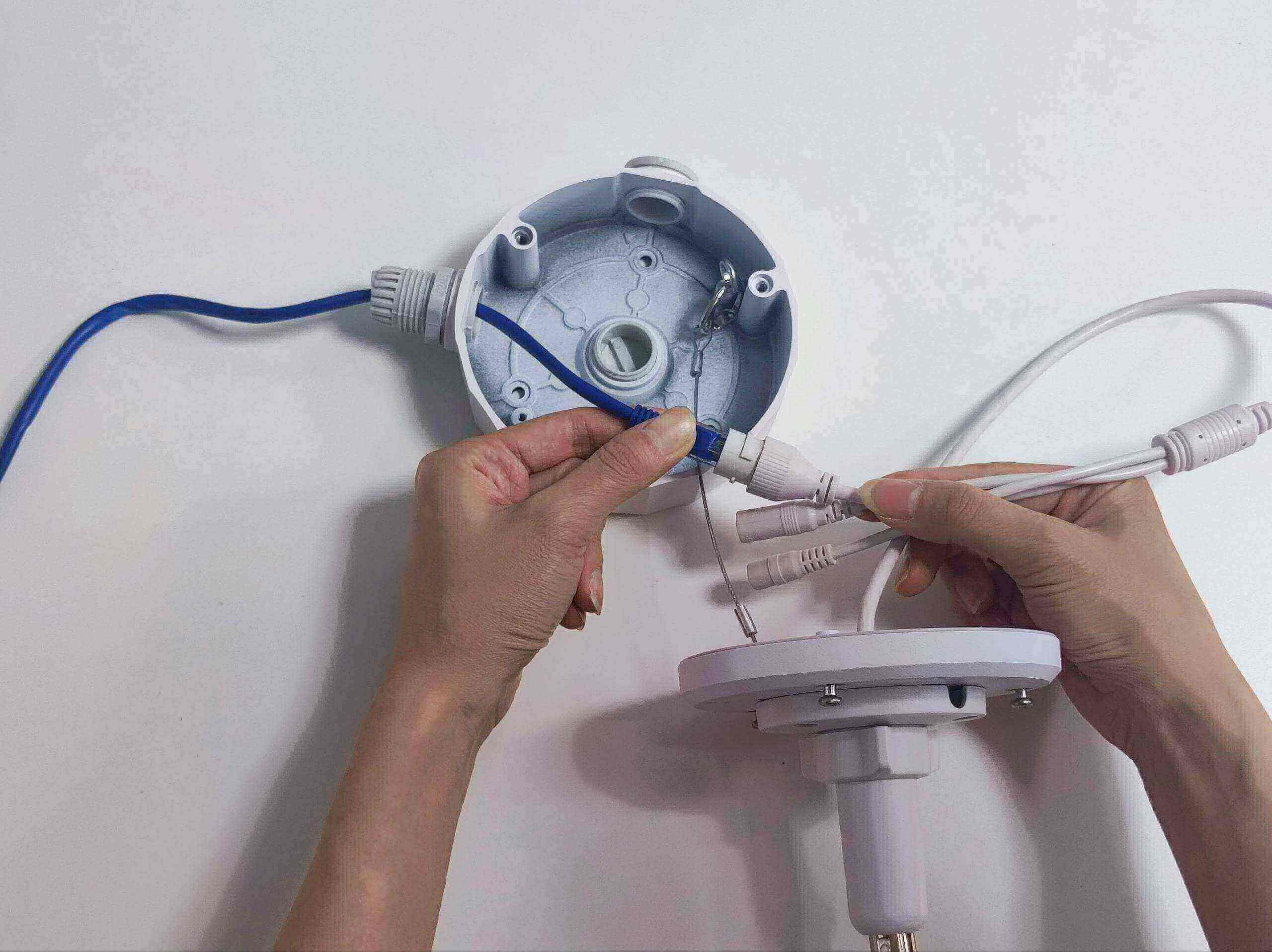

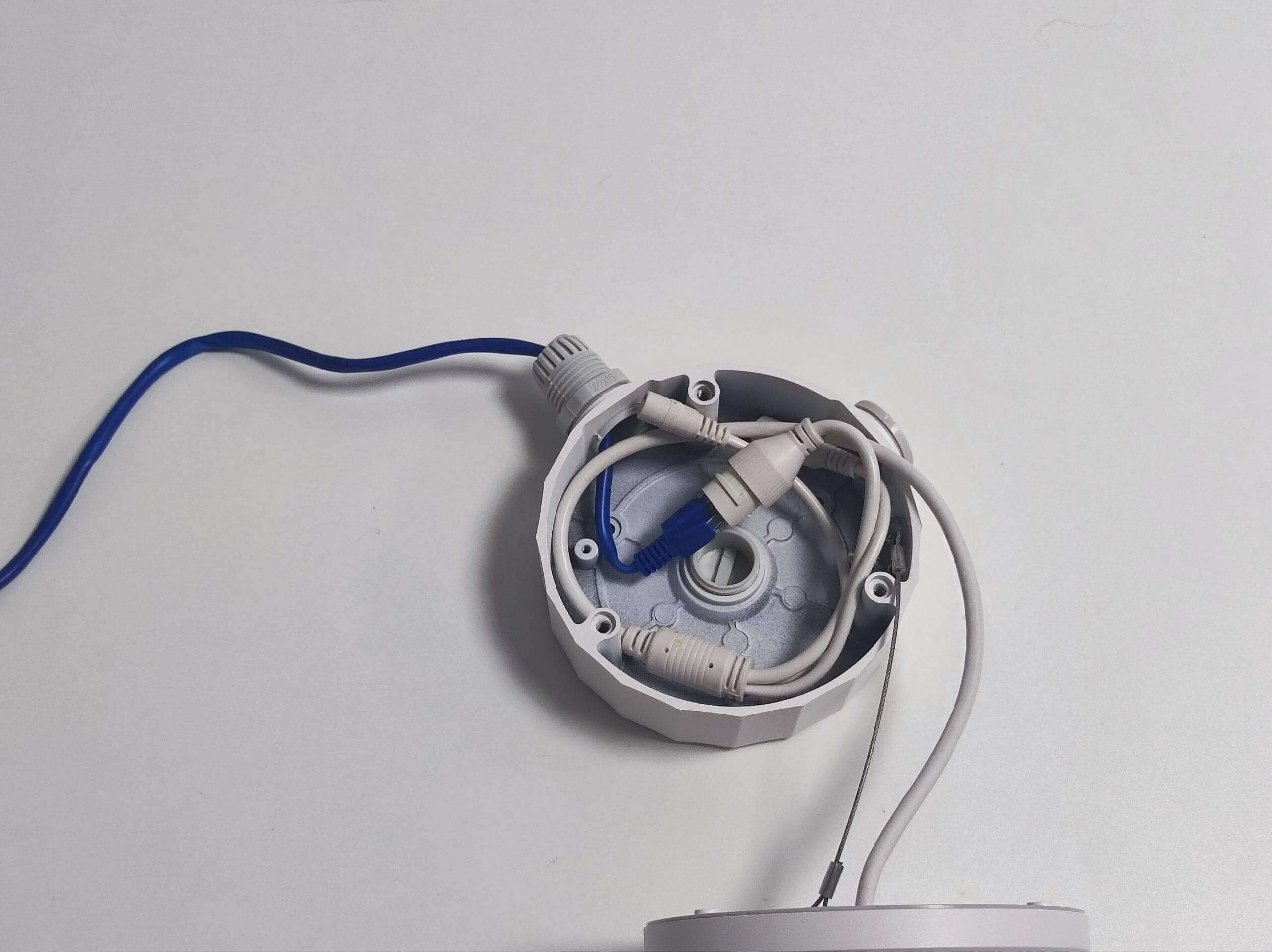

    1. Verbinden und organisieren Sie die Kabel innerhalb der Anschlussdose.

    connect cables bulletorganize the cable

    2. Befestigen Sie die Frontplatte an der Basis und ziehen Sie die Abdeckung der Kabelverschraubung fest.

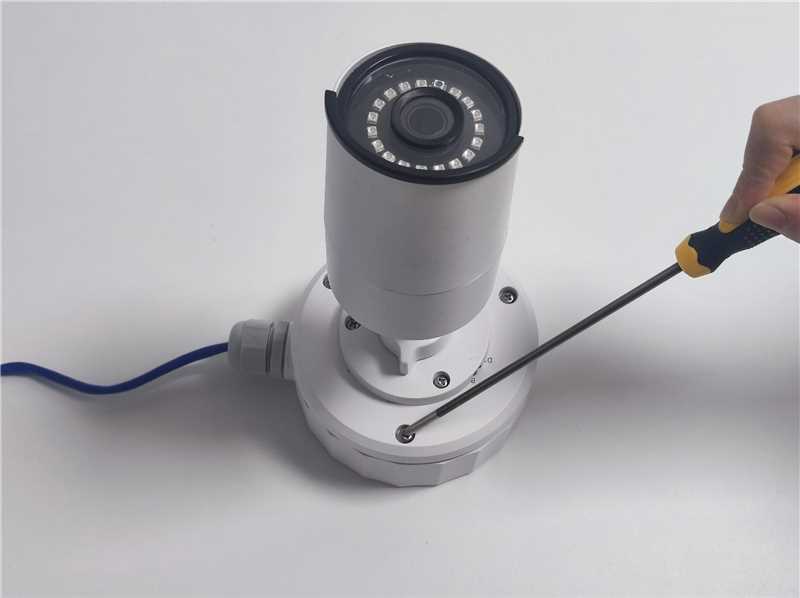

    mount the cover bullet


    Schritt 4: Kamera einstellen

    Fertig! Stellen Sie die Kamera für die optimale Ansicht ein. Weitere Informationen finden Sie unter „Wie man Reolink Bullet-Kameras installiert“.

  • Muster C – Duo Serie

    Schritt 1: Installationsmethode bestimmen

        Deckenmontage: Montieren Sie die Kamerahalterung oben auf der Kamera.

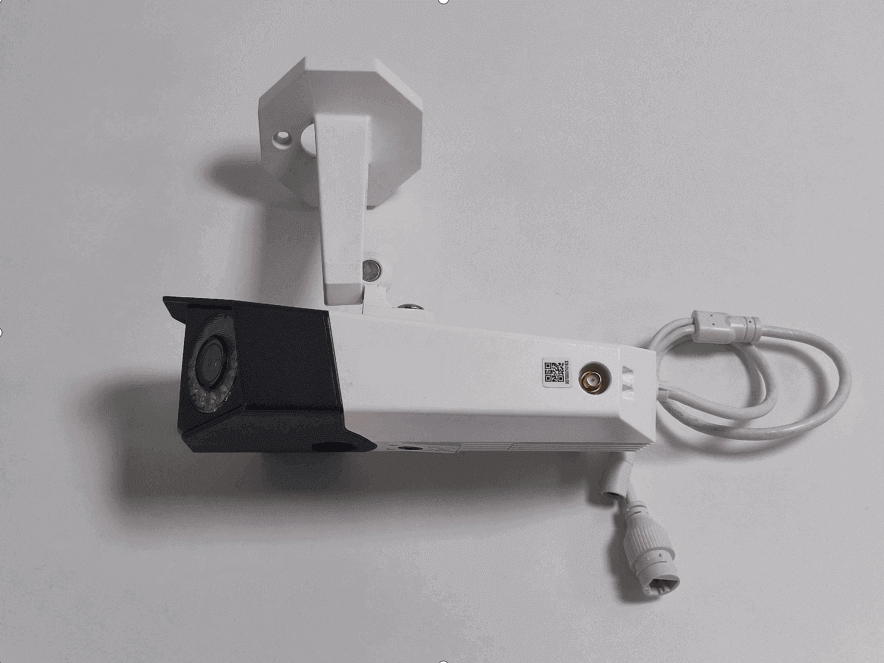

    Ceiling Mount

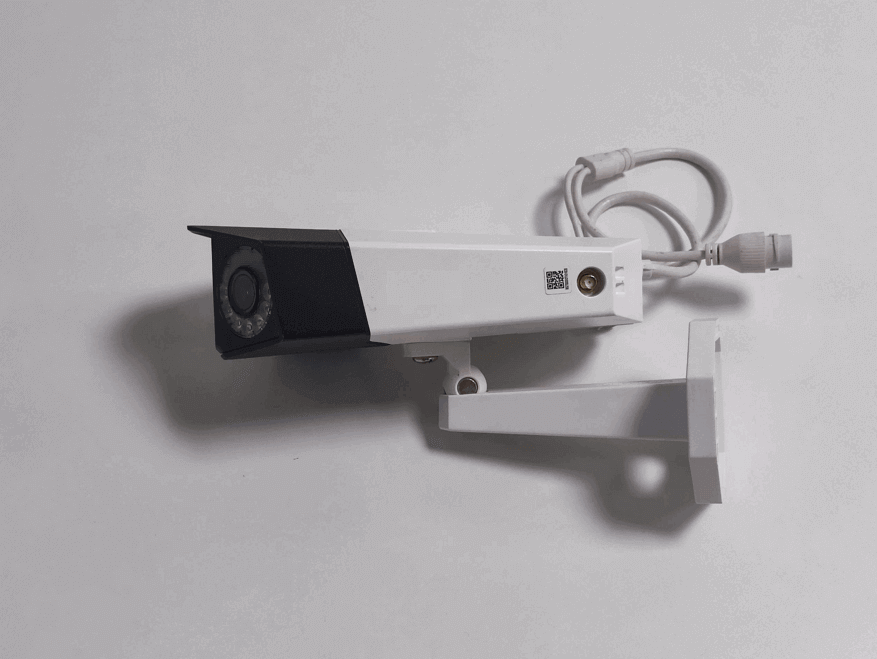

        Wandmontage: Montieren Sie die Halterung unten.

    Wall Mount

    Schritt 2: Kamera an der Frontplatte befestigen

    1. Entfernen Sie die Schrauben der Frontplatte und trennen Sie die Platte von der Basis.
    top cover S1

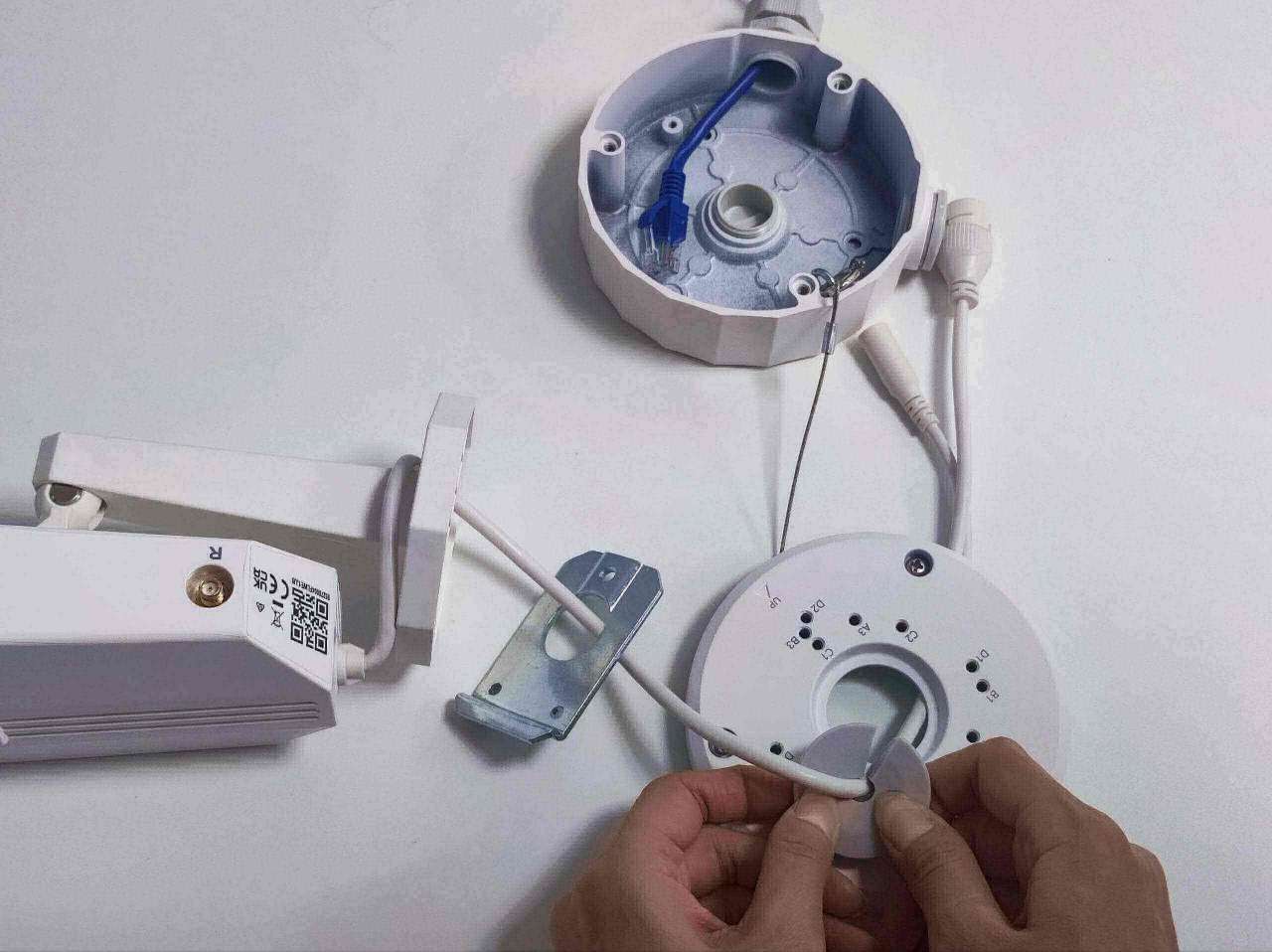

    2. Fädeln Sie die Anschlusskabel durch die Kamerahalterung, die Montageplatte und die Frontplatte. Nutzen Sie den Schlitz der Gummitülle für ein leichteres Einfädeln.

         Hinweis: Die erhöhte Seite der Montageplatte muss zur Kamera zeigen.
    thread tail cables duo

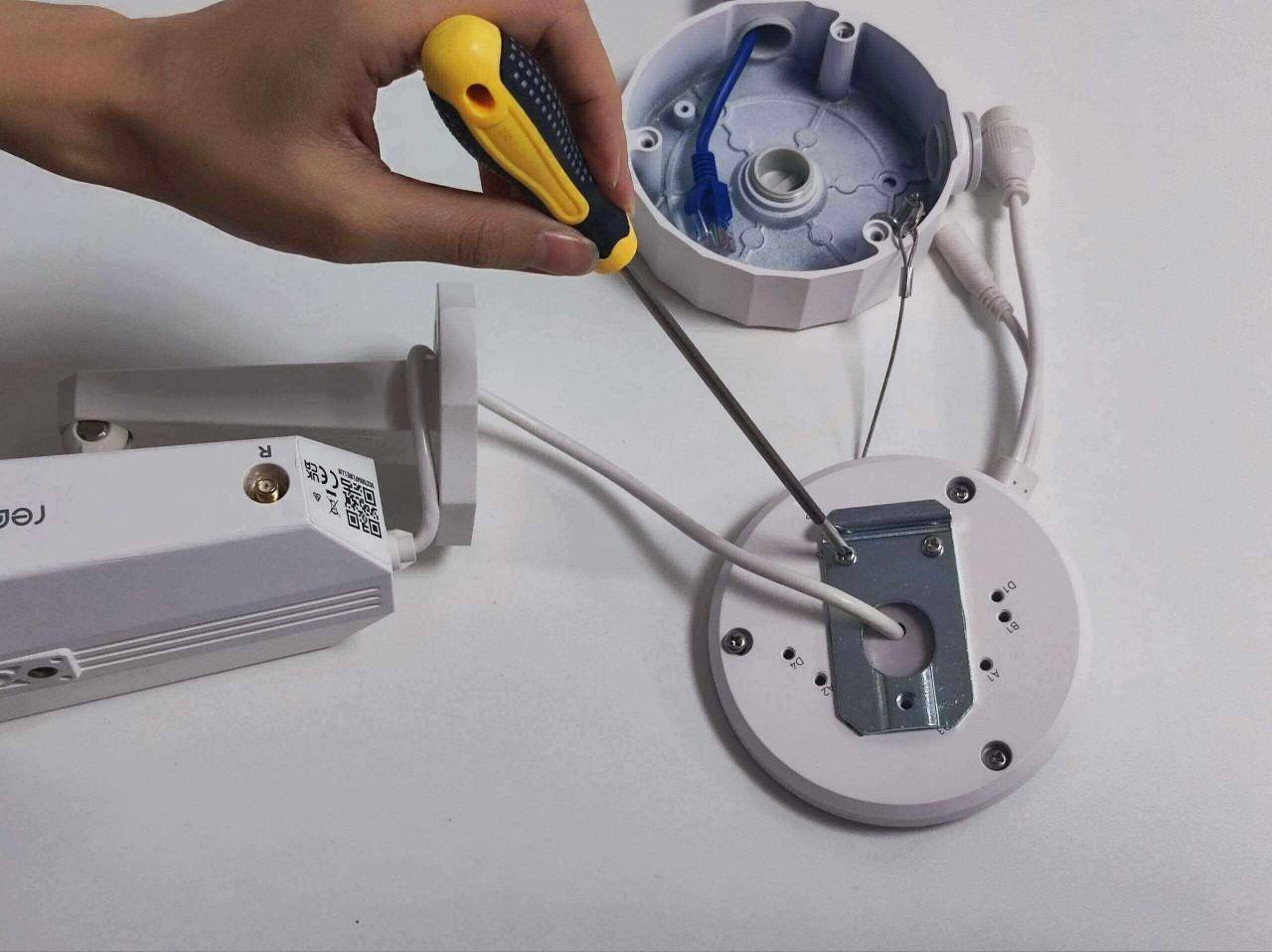

    3. Befestigen Sie die Montageplatte an den Löchern von Muster-C und montieren Sie die Kamerahalterung.
    install mounting plate duo

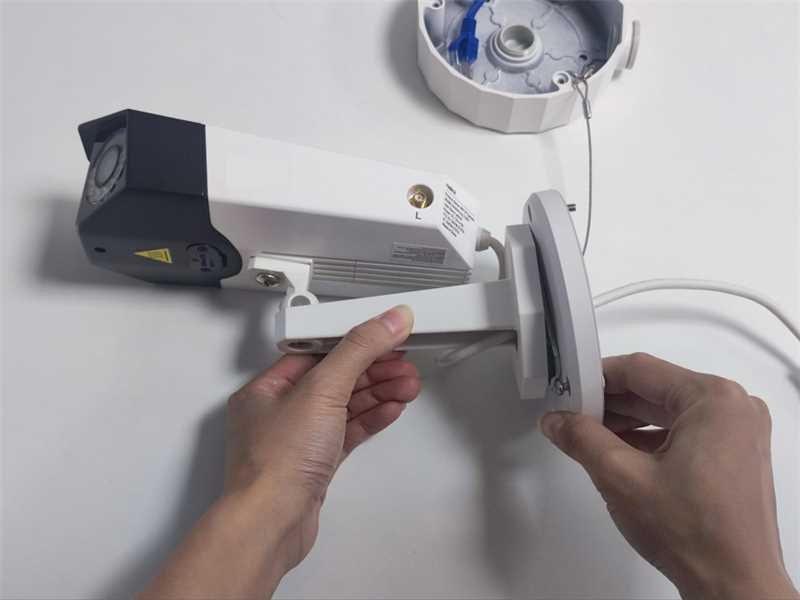

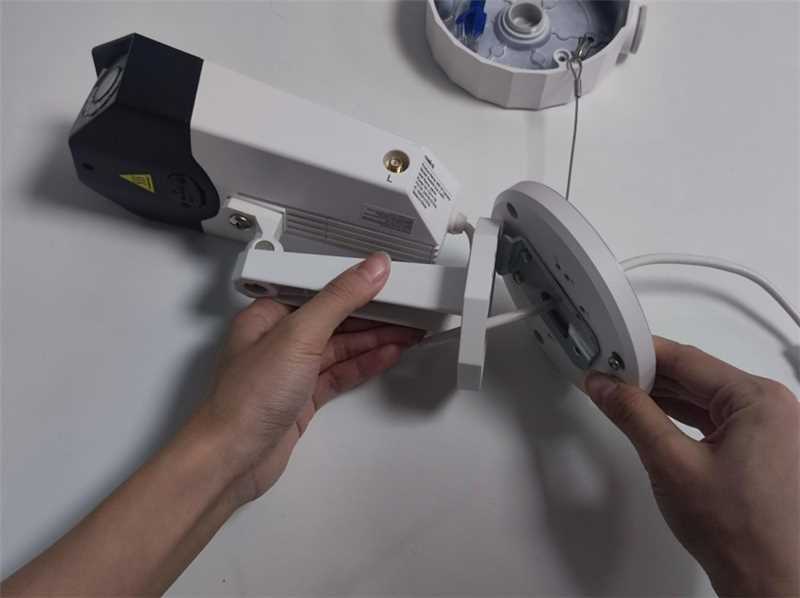

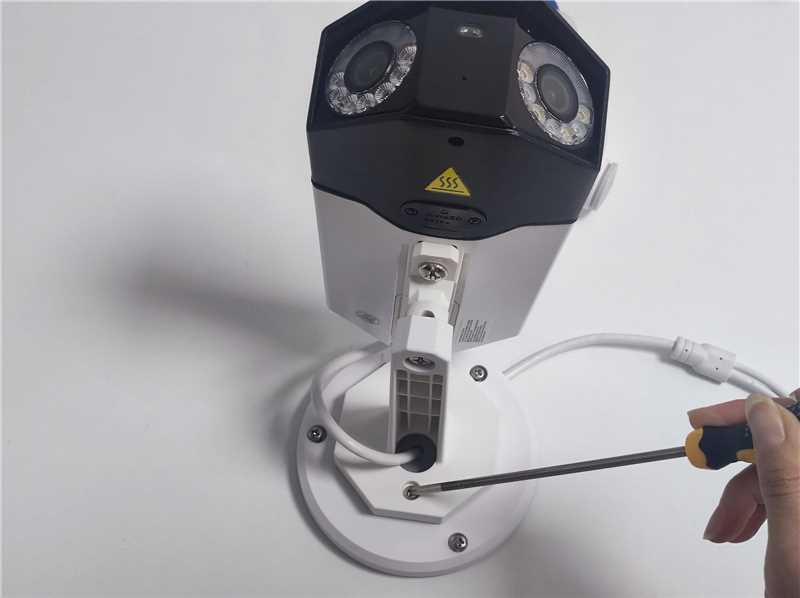

    mouint duo 2 mount duomount duo 3

    Schritt 3: Basis der Anschlussdose montieren

    1. Bohren Sie Löcher mit der Montagevorlage. Stellen Sie sicher, dass die Anschlussdose mit dem Kamerawinkel ausgerichtet ist.

    Wichtig: Installieren Sie die Basis der Anschlussdose nicht im falschen Winkel.
    Da die Kamerahalterung an der Frontplatte befestigt ist, richten Sie die Montagevorlage vor dem Bohren auf den gewünschten Kamerawinkel aus.

    Drill holes

    2. Führen Sie die Kabel durch die Kabelverschraubung der seitlichen Öffnung.

    (Die Gummitülle kann entlang des Schlitzes geöffnet werden, um sie um das Kabel zu legen und so einen festen und sicheren Sitz zu gewährleisten.)

    remove gland s1

    feed cable S1install grommet s1

    3. Befestigen Sie die Basis mit Schrauben an der Wand oder Decke. Verwenden Sie bei Bedarf Trockenbauschrauben.

    mount base  s1


    Schritt 4: Frontplatte befestigen

    1. Verbinden Sie das Anschlusskabel der Kamera mit den entsprechenden Kabeln und ordnen Sie diese innerhalb der Anschlussdose.

    connect cables bulletorganize the cable

    2. Befestigen Sie die Frontplatte (mit Kamera) mit Schrauben an der Basis. Ziehen Sie die Kabelverschraubung fest.

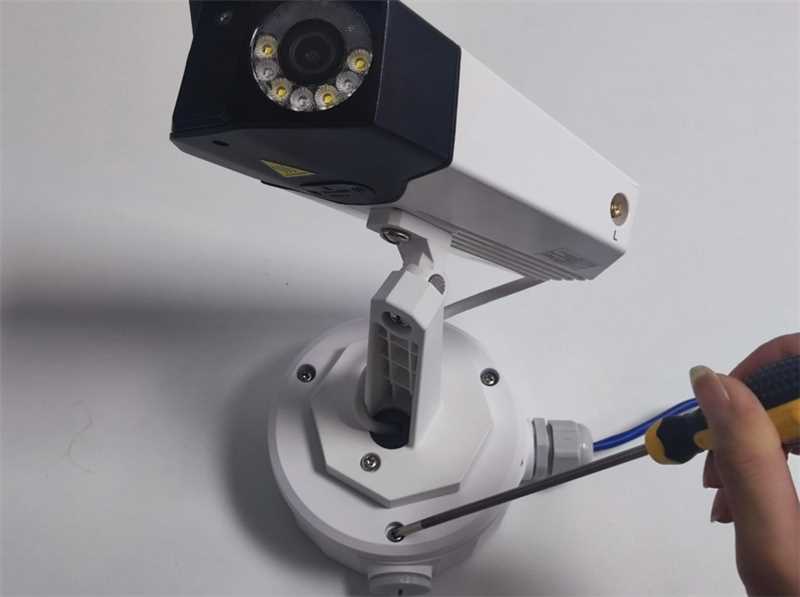

    secure cover duo

    Schritt 5. Kamera einstellen

    Fertig! Stellen Sie die Kamera für die optimale Ansicht ein. Weitere Informationen finden Sie unter „Wie man Reolink Duo Series Kameras installiert“.

  • Muster D – RLC-81PA

    Schritt 1: Kamera an der Frontplatte befestigen

    1. Entfernen Sie die Schrauben der Frontplatte und trennen Sie die Platte von der Basis.

    top cover S1gland cover S1

    2. Führen Sie die Kabel durch die Kabelverschraubung der seitlichen Öffnung.

    (Die Gummitülle kann entlang des Schlitzes geöffnet werden, um sie um das Kabel zu legen und so einen festen und sicheren Sitz zu gewährleisten.)

    feed cable S1install grommet s1

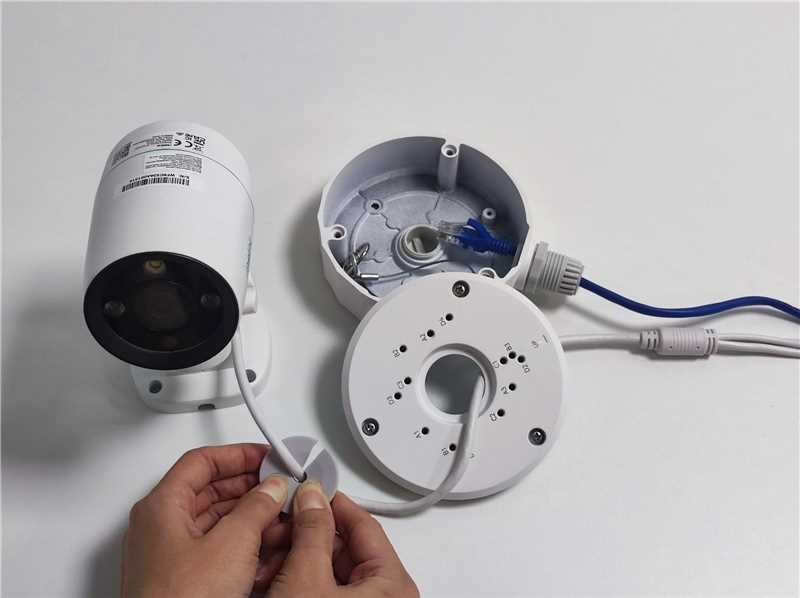

    3. Fädeln Sie die Kamerakabel durch die Kabeleinführung der Frontplatte und setzen Sie die Tülle wieder ein.

    81PA cable

    4. Befestigen Sie die Kamera an den Löchern von Muster-D (Hinweis: Die Basis ist ein gleichschenkliges Trapez).

    Zur Vereinfachung:
    Positionieren Sie die Kamera so, dass der Einstellknopf auf der linken Seite ist, und orientieren Sie sich dann am untenstehenden Bild für die korrekte Ausrichtung, bevor Sie die Schrauben anziehen.

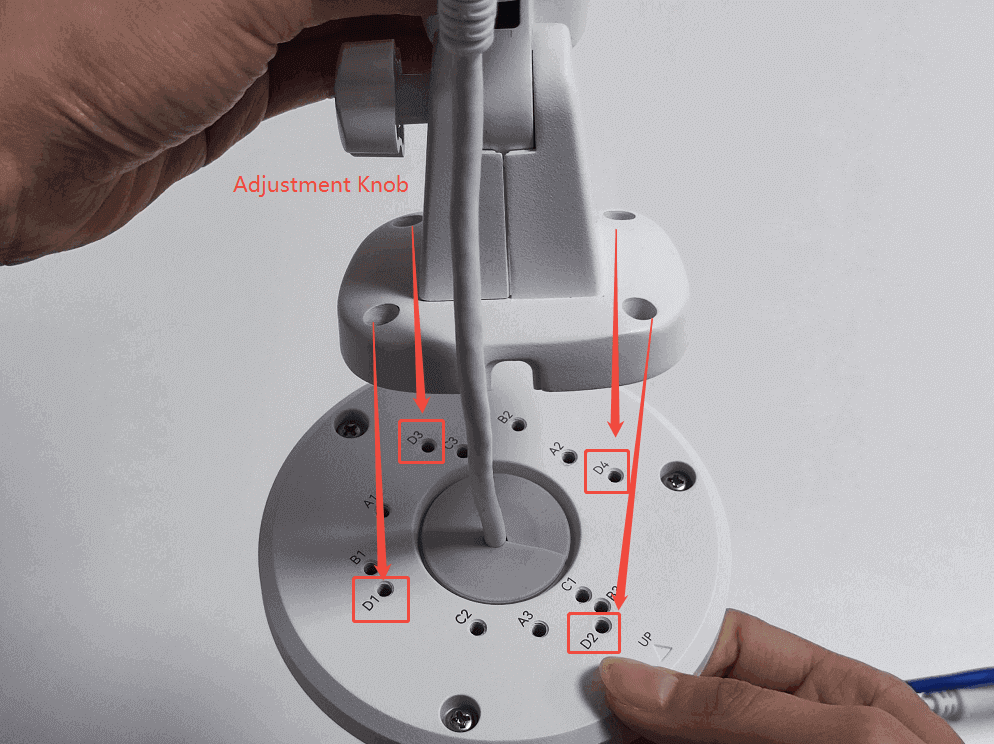

    81PA HOLE

    Schritt 2: Basis der Anschlussdose montieren

    1. Bohren Sie Löcher mit der Montagevorlage. Stellen Sie sicher, dass die Anschlussdose mit dem Kamerawinkel ausgerichtet ist.
    Wichtig: Installieren Sie die Basis der Anschlussdose nicht im falschen Winkel.
    Da die Kamerahalterung an der Frontplatte befestigt ist, richten Sie die Montagevorlage vor dem Bohren auf den gewünschten Kamerawinkel aus.

    Drill holes

    2. Befestigen Sie die Basis mit Schrauben an der Wand oder Decke. Verwenden Sie bei Bedarf Trockenbauschrauben.

    mount base  s1


    Schritt 3: Frontplatte befestigen

    1. Verbinden Sie das Anschlusskabel der Kamera mit den entsprechenden Kabeln und ordnen Sie diese innerhalb der Anschlussdose.

    connect cables bulletorganize the cable

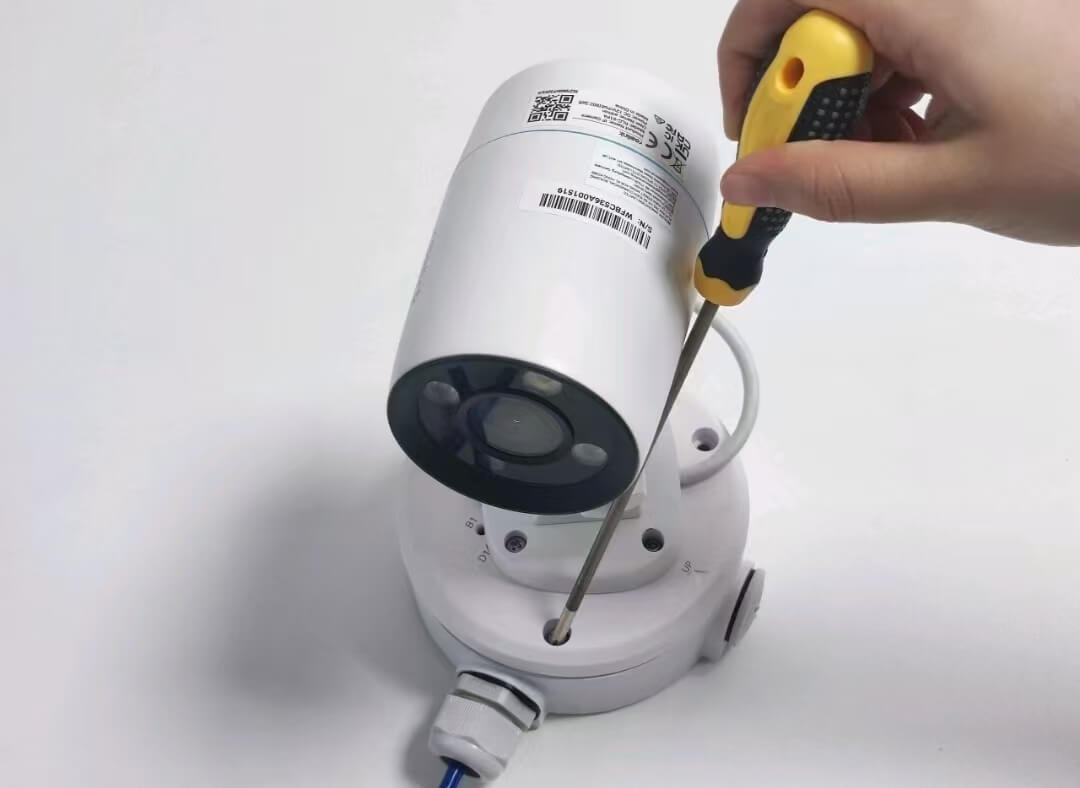

    2. Befestigen Sie die Frontplatte (mit Kamera) mit Schrauben an der Basis. Ziehen Sie die Kabelverschraubung fest.


    tighten the cover of the cable gland

    Schritt 4. Kamera einstellen

    Fertig! Stellen Sie den Winkel für die optimale Ansicht ein und sichern Sie den Einstellknopf.

4. Tipps

Überprüfen Sie vor der Installation immer das Befestigungsmuster.

Entfernen Sie Gummitüllen für ein leichteres Einfädeln der Kabel.

Verwenden Sie die Schnapphaken-Kette, um das Herunterfallen der Kamera während der Installation zu verhindern.

Richten Sie die Basis sorgfältig aus, um schiefe Kamerawinkel zu vermeiden.

Die Reolink Junction Box RLA-JBS1 bietet eine langlebige, wasserdichte Lösung zur Organisation und zum Schutz Ihrer Kamera-Installation. Diese Anleitung erklärt Kompatibilität, Funktionen und Schritt-für-Schritt-Installation für verschiedene Kameramodelle, damit Sie eine saubere, zuverlässige und professionelle Überwachungsanlage realisieren können.
