Gilt für: RLC-410, RLC-410W, RLC-510A, P321, RLC-510WA, W320, RLC-511, RLC-511W, RLC-511WA, RLC-810A, P331, RLC-811A, P430, RLC-812A, RLC-1212A, P341, RLC-81MA, P330M, RLC-81PA, P330P, CX410, ColorX Series P320X, CX410W, ColorX Series W320X, CX810, ColorX Series P330X

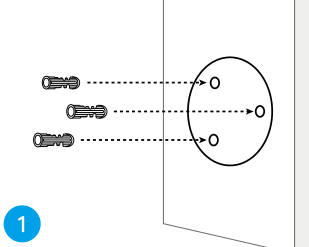

Schritt 1. Bohren Sie Löcher gemäß der Montagebohrschablone.

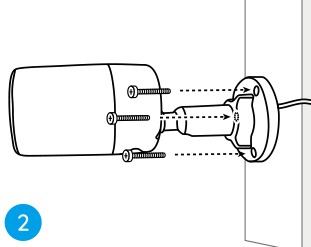

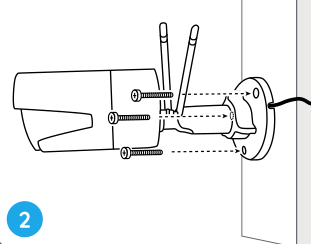

Schritt 2. Befestigen Sie die Montagebasis mit den im Paket enthaltenen Montageschrauben. (Für WLAN-Kameras installieren Sie bitte die Antenne im Voraus)

2.install_base.png    2.for_wifi_bullet_camera.png

Hinweise:

  • Führen Sie das Kabel durch die Kabelkerbe an der Montagebasis.
  • Bei WLAN-Kameras wird empfohlen, die Antennen nach oben oder waagerecht zu installieren, um eine bessere WLAN-Verbindung zu gewährleisten.

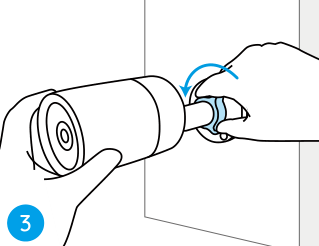

Schritt 3. Lösen Sie den Einstellknopf, indem Sie ihn am Sicherheitsmontagefuß gegen den Uhrzeigersinn drehen, und drehen Sie die Kamera, um eine ideale Sicht zu erhalten.

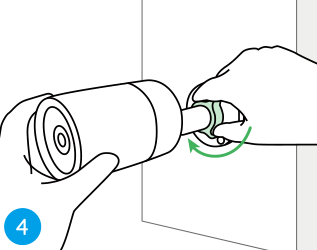

Schritt 4. Drehen Sie den Knopf im Uhrzeigersinn, um die Kamera zu fixieren.


Hinweis:

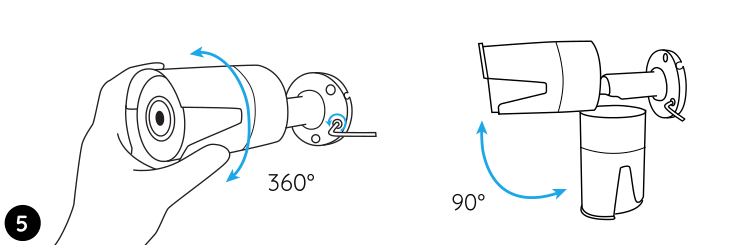

1. Wenn Ihre Kamera eine andere Halterung ohne Einstellknopf hat, lösen Sie bitte die Einstellschraube mit dem mitgelieferten Inbusschlüssel und drehen Sie die Kamera wie unten gezeigt, um den Winkel anzupassen.


2. Wenn Sie eine RLC-81PA besitzen, sieht der Einstellknopf so aus:


Hier ist ein Video zu Ihrer Referenz:
