Gilt für: Reolink Duo (battery), Duo 2 (battery), Duo 4G, Duo 2 LTE, Duo PoE, Duo 2 PoE, Duo 3 PoE, Duo WiFi, Duo 2 WiFi, Duo 3 WiFi.
Hinweis:
- Die unten aufgeführten Installationsbeispiele verwenden eine WiFi-Kamera zur Veranschaulichung, aber die gleichen Schritte gelten für alle Kameras der Duo-Serie. Je nach Umgebung können Sie die Kamera an einer Wand oder Decke montieren.
- Für batteriebetriebene Duo-Kameras besteht eine zusätzliche flexible Möglichkeit darin, den mitgelieferten Schlaufenriemen zu verwenden, um die Kamera an Bäumen oder Pfosten zu befestigen – ideal für den temporären Außeneinsatz.
Klicken Sie auf die untenstehenden Abschnittstitel, um direkt zur entsprechenden Installationsmethode zu springen:
1. Kamera an der Wand montieren
2. Kamera an der Decke montieren
3. Kamera mit Schlaufenriemen montieren
1. Kamera an der Wand montieren

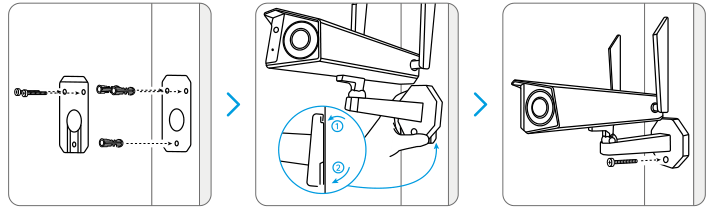

Schritt 1. Schrauben Sie die Kamera an die Wand.
- Bohren Sie Löcher entsprechend der Montageschablone.
- Befestigen Sie dann die Montageplatte mit den oberen zwei Schrauben an der Wand und hängen Sie die Kamera daran auf.
- Fixieren Sie die Kamera anschließend mit der unteren Schraube an der Position.
Hinweis: Verwenden Sie bei Bedarf die im Lieferumfang enthaltenen Dübel für Gipskartonwände.

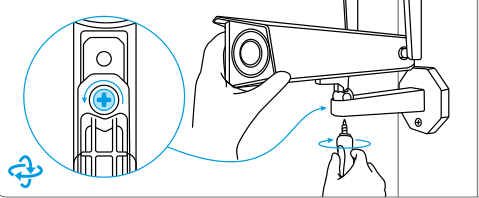

Schritt 2. Passen Sie den Blickwinkel der Kamera an.
Lösen Sie die Einstellschraube an der Sicherheitsbefestigung mit dem Schraubendreher (ebenfalls im Lieferumfang enthalten) und drehen Sie die Kamera, bis Sie den idealen Blickwinkel erhalten.

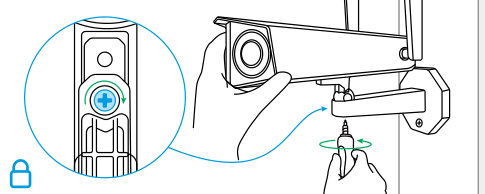

Schritt 3. Fixieren Sie die Kamera fest.
Ziehen Sie die Einstellschraube fest, damit die Kamera stabil bleibt.
Fertig! Sie haben Ihre Kamera erfolgreich an der Wand montiert.
2. Kamera an der Decke montieren

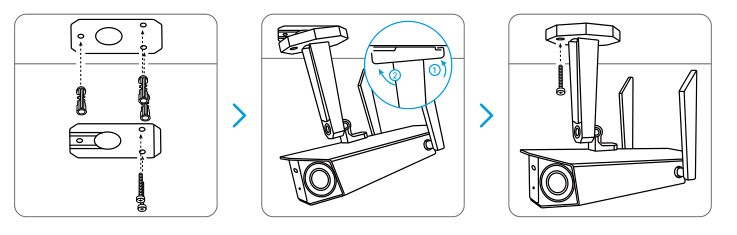

Schritt 1. Schrauben Sie die Kamera an die Decke.
- Bohren Sie Löcher entsprechend der Montageschablone.
- Befestigen Sie dann die Montageplatte mit den oberen zwei Schrauben an der Decke und hängen Sie die Kamera daran auf.
- Fixieren Sie die Kamera anschließend mit der unteren Schraube an der Position.

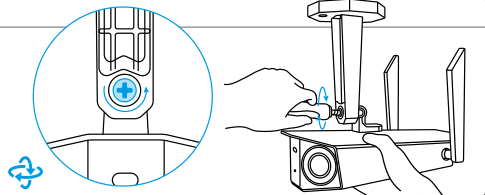

Schritt 2. Passen Sie den Blickwinkel der Kamera an.
Lösen Sie die Einstellschraube an der Sicherheitsbefestigung mit dem Schraubendreher (ebenfalls im Lieferumfang enthalten) und drehen Sie die Kamera, bis Sie den idealen Blickwinkel erhalten.

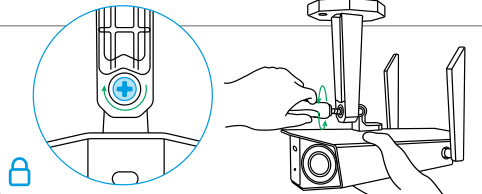

Schritt 3. Fixieren Sie die Kamera fest.
Ziehen Sie die Einstellschraube fest, damit die Kamera stabil bleibt.
Fertig! Sie können Ihre Kamera jetzt verwenden.
3. Kamera mit Schlaufenriemen montieren
Hinweis: Diese Methode ist ausschließlich für batteriebetriebene Kameras der Duo-Serie geeignet und ideal für temporäre oder Außeninstallationen wie die Befestigung an Bäumen oder Pfosten.
Schritt 1. Befestigen Sie die Montageplatte.
Sichern Sie die mitgelieferte Montageplatte mit Schrauben an der Unterseite der Kamerahalterung.
Fädeln Sie den Schlaufenriemen (im Lieferumfang enthalten) durch den Spalt zwischen Montageplatte und Halterung.
Schritt 2. Befestigen Sie die Kamera.
Wickeln Sie den Schlaufenriemen fest um einen Baum oder Pfosten und ziehen Sie ihn sicher fest.
Schritt 3. Passen Sie den Blickwinkel der Kamera an.
Lösen Sie die Einstellschraube an der Sicherheitsbefestigung mit dem Schraubendreher (ebenfalls im Lieferumfang enthalten) und drehen Sie die Kamera, bis Sie den idealen Blickwinkel erhalten.
Schritt 4. Fixieren Sie die Kamera fest.
Ziehen Sie die Einstellschraube fest, damit die Kamera stabil bleibt.
Installation abgeschlossen! Ihre Duo-Kamera ist jetzt bereit für den flexiblen Einsatz mit der Schlaufenriemenmontage.
Mit mehreren verfügbaren Montageoptionen kann die Installation Ihrer Reolink Duo Serienkamera an Ihre Umgebung angepasst werden. Befolgen Sie einfach die Schritte, die am besten zu Ihrer Einrichtung passen, und Ihre Kamera wird sicher montiert und bereit sein, das zu schützen, was Ihnen am wichtigsten ist.
Wenn Sie weitere Fragen haben, klicken Sie bitte auf den Link Eine Anfrage senden, um den Reolink Support zu kontaktieren.
