Einführung in das Aussehen und die Tasten der Reolink NVRs

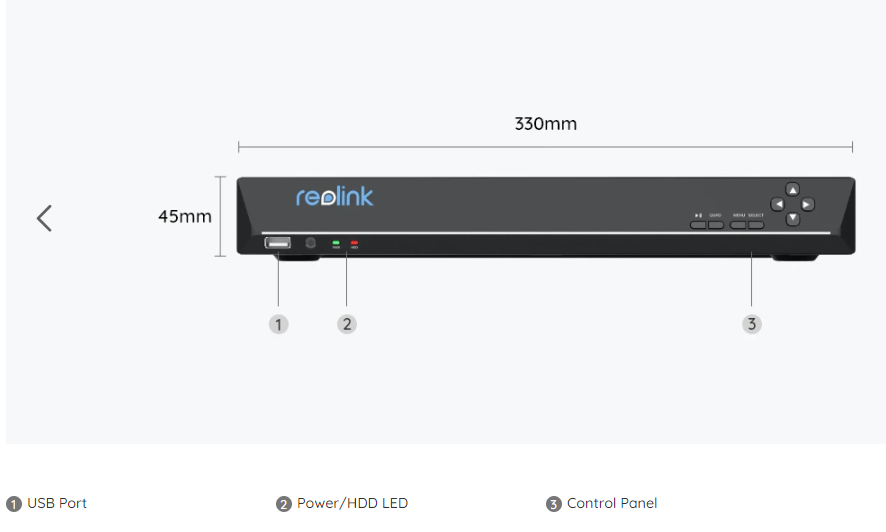

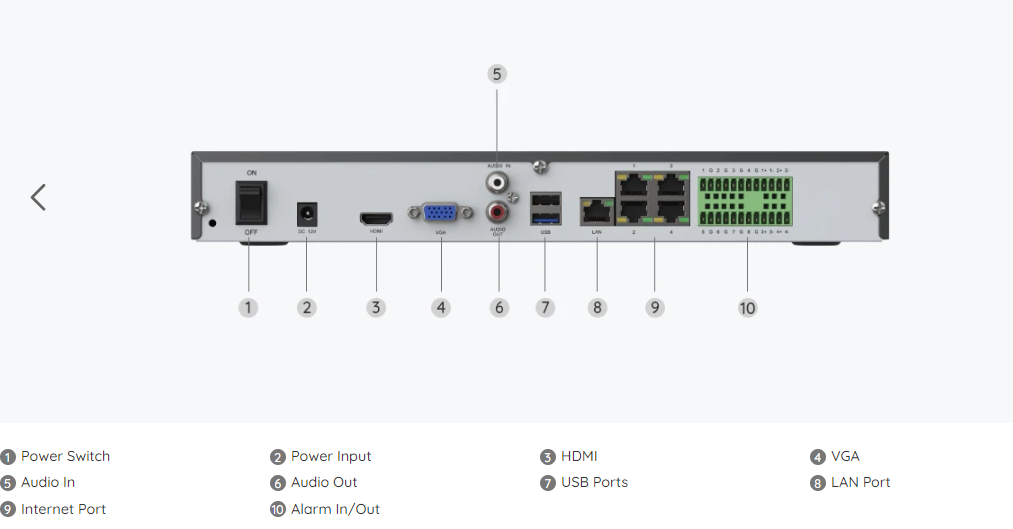

Derzeit werden auf der Reolink-Website 2 Typen von PoE NVR (8-Kanal- und 16-Kanal-NVR) sowie ein NVR ohne PoE-Funktion (LRN36) verkauft. Bitte entnehmen Sie unten detaillierte Informationen zum Aussehen und zu den Tasten dieser NVRs.

Gilt für: Reolink NVRs

1. Hier sind die Bilder und die Einführung des RLN8-410-E/ RLN8-410 PoE NVR

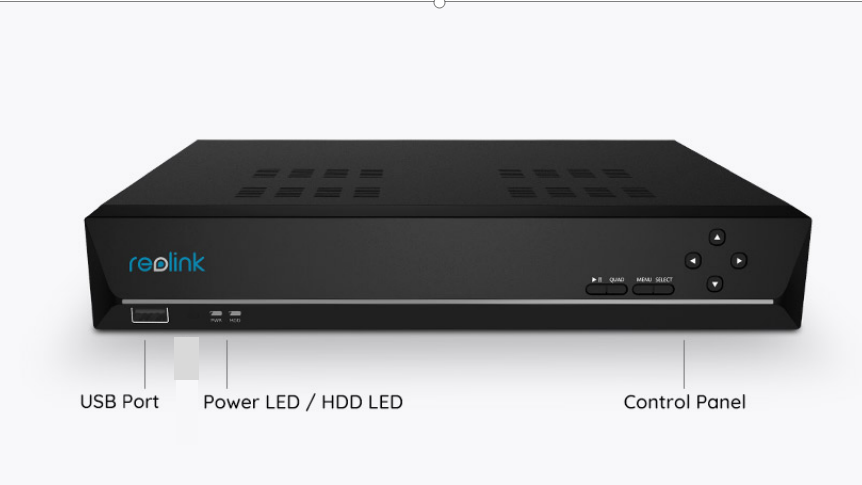

Auf der Vorderseite des RLN8-410 PoE NVR:

• USB-Anschluss: Er verfügt über einen USB-Anschluss, in den ein USB-Stick oder eine Maus eingesteckt werden kann.
• Power-LED: Wenn die Power-LED leuchtet, zeigt dies an, dass der NVR eingeschaltet ist.
• HDD-LED: Sie zeigt an, ob eine Festplatte im NVR erkannt wird und den Betriebsstatus der Festplatte. Wenn die HDD-LED leuchtet, bedeutet das, dass die Festplatte vom NVR erkannt wird; wenn die HDD-LED ständig blinkt, bedeutet das, dass Ihre Kameras auf die Festplatte aufnehmen oder Sie Wiedergaben auf dem NVR-Monitor ansehen.
• Das Bedienfeld kann verwendet werden, um den Monitor manuell zu steuern, ohne eine Maus zu benutzen.

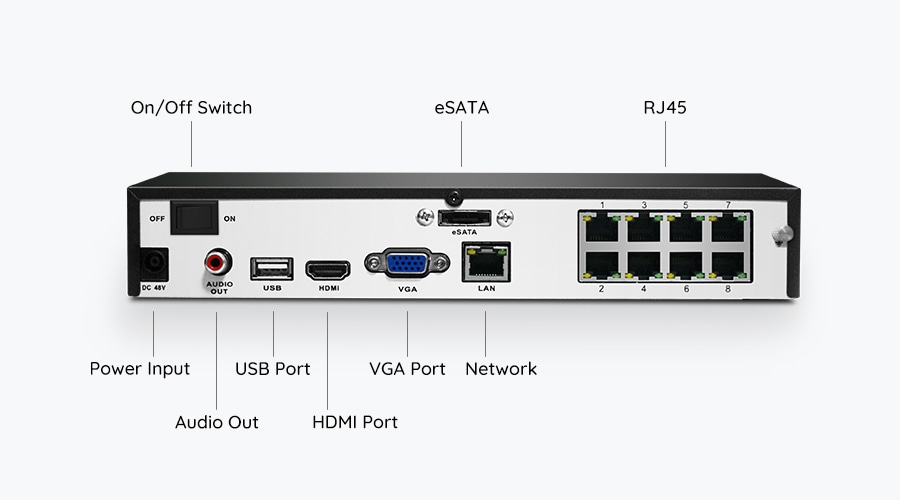

Auf der Rückseite des RLN8-410 PoE NVR:

• Ein-/Ausschalter:  Er kann verwendet werden, um die Stromversorgung des NVR ein- oder auszuschalten.
• "Stromeingangs"-Schnittstelle: Wird verwendet, um den NVR über das Netzteil mit Strom zu versorgen.
• Audio Out: Sie müssen den NVR über die "Audio Out"-Schnittstelle mit einem Lautsprecher verbinden, um den Ton der von Ihren Kameras aufgezeichneten Aufnahmen zu hören.
• Der USB-Anschluss: Hat die gleiche Funktion wie der an der Vorderseite.
• HDMI-Anschluss und VGA-Anschluss: Sie können verwendet werden, um den NVR über ein HDMI- oder VGA-Kabel mit einem HDMI- oder VGA-Monitor zu verbinden.
• eSATA-Schnittstelle: Hier kann ein eSATA angeschlossen werden, um die Festplattenkapazität im NVR zu erweitern, aber PoE NVR kann das eSATA nicht direkt mit Strom versorgen, daher müssen Sie es mit einer anderen Stromversorgung betreiben.
• LAN/Netzwerkschnittstelle: Sie können den NVR über ein Internetkabel über die LAN-Schnittstelle mit Ihrem Router verbinden.
• Die 8 Anschlüsse auf der rechten Seite: Sie dienen dazu, Reolink-Kameras direkt über das Internetkabel mit dem NVR zu verbinden.

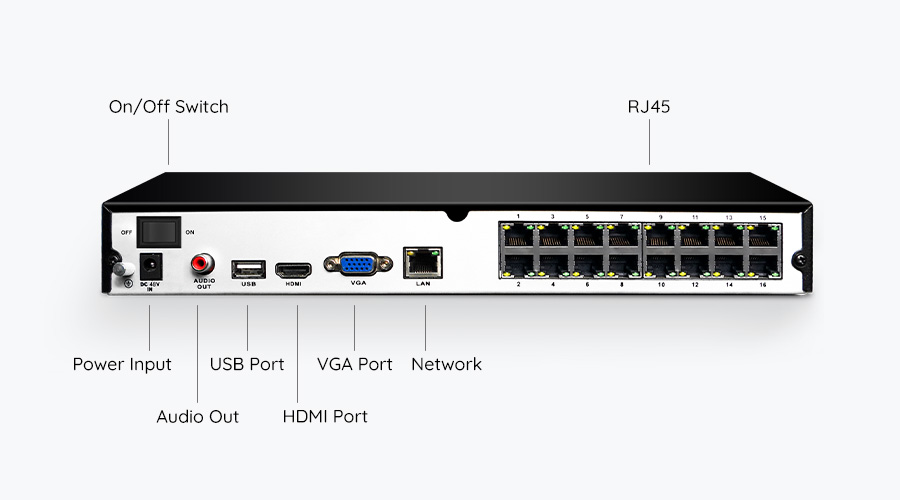

2. Hier sind die Bilder des RLN16-410 PoE NVR (neue Version)

Die Tasten und das Aussehen des RLN16-410 PoE (neue Version) sind im Wesentlichen die gleichen wie beim RLN8-410 PoE NVR, mit der Ausnahme, dass der RLN16-410 PoE NVR 16 Anschlüsse zum Anschluss von 16 Kameras über das Internetkabel hat und keine eSATA-Schnittstelle besitzt.

Die alte Version des RLN16-410 hatte eine eSATA-Schnittstelle und keinen Ein-/Ausschalter.
