Angesichts der Kundennachfrage nach einem System mit größerer Kapazität und umfassenderer Sicherheit sowie anderer Bedürfnisse hat Reolink einen neuen 36-Kanal-NVR – RLN36 – veröffentlicht.
Dieser Artikel stellt die Details zu diesem NVR-Modell vor.
1. Funktionen
- Er unterstützt alle Reolink IP-Kameras (12MP, 8MP, 5MP und 4MP). Sie können bis zu 36 Kameras an diesen NVR anschließen.
- Er verfügt über 4 Downstream-Ports (RJ45-Anschlüsse) und 1 Upstream-Port (LAN-Anschluss). Die maximale Geschwindigkeit der Downstream- und Upstream-Ports kann Gigabit erreichen.
- Er unterstützt kein PoE. Wenn Sie also mehr als 4 Kameras an den NVR anschließen möchten, wird empfohlen, einen PoE-Switch an den NVR anzuschließen und die Kameras direkt an den Switch zu stecken.
- Er unterstützt 3 Festplatten mit einer Gesamtkapazität von 48 TB.
- Das Gerät ist eher für den Einsatz in technischen Szenarien vorgesehen und unterstützt Alarm Ein/Aus.
- Es gibt 3 USB-Anschlüsse, während andere NVR-Modelle nur 2 haben.

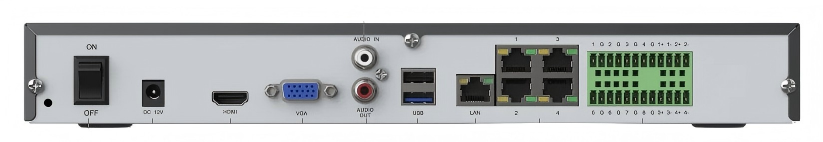

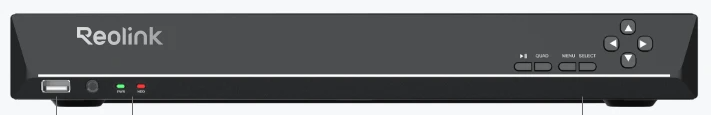

2. Erscheinungsbild

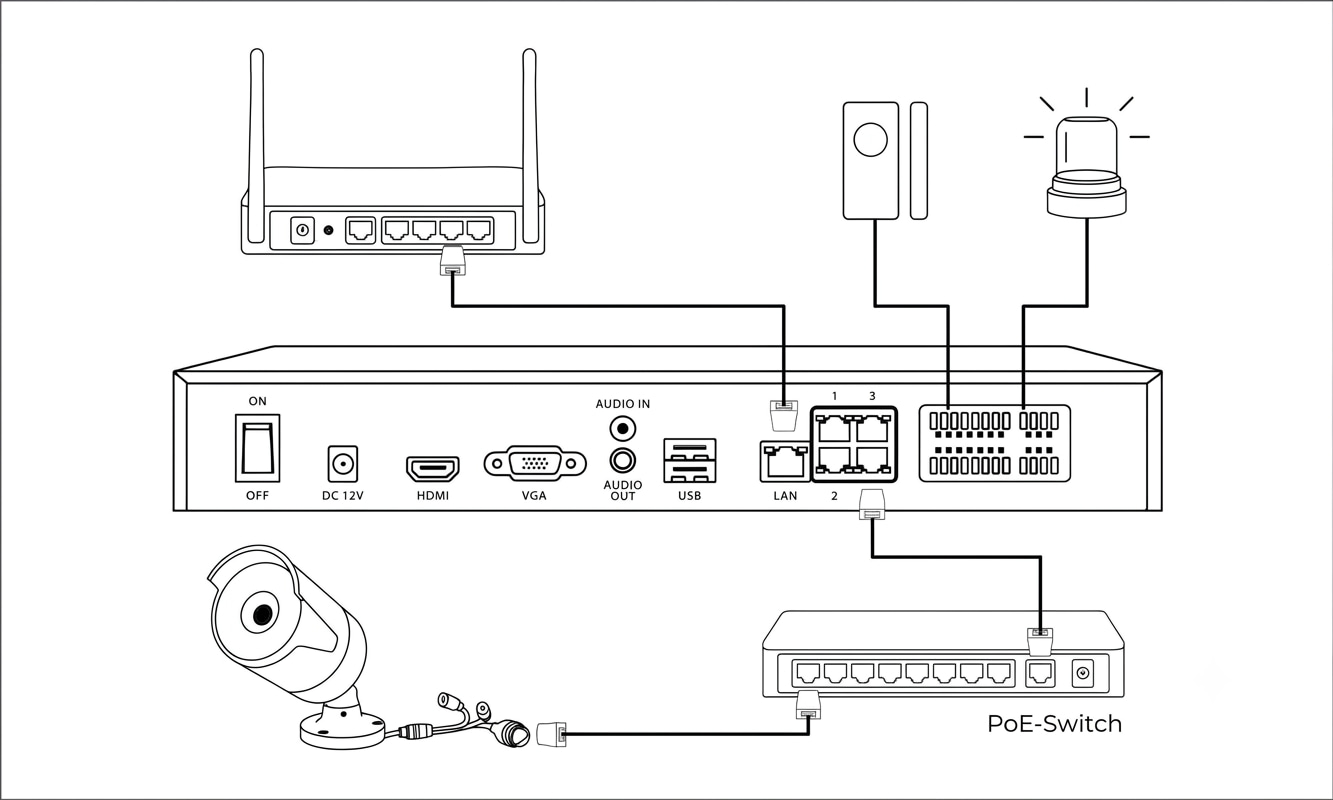

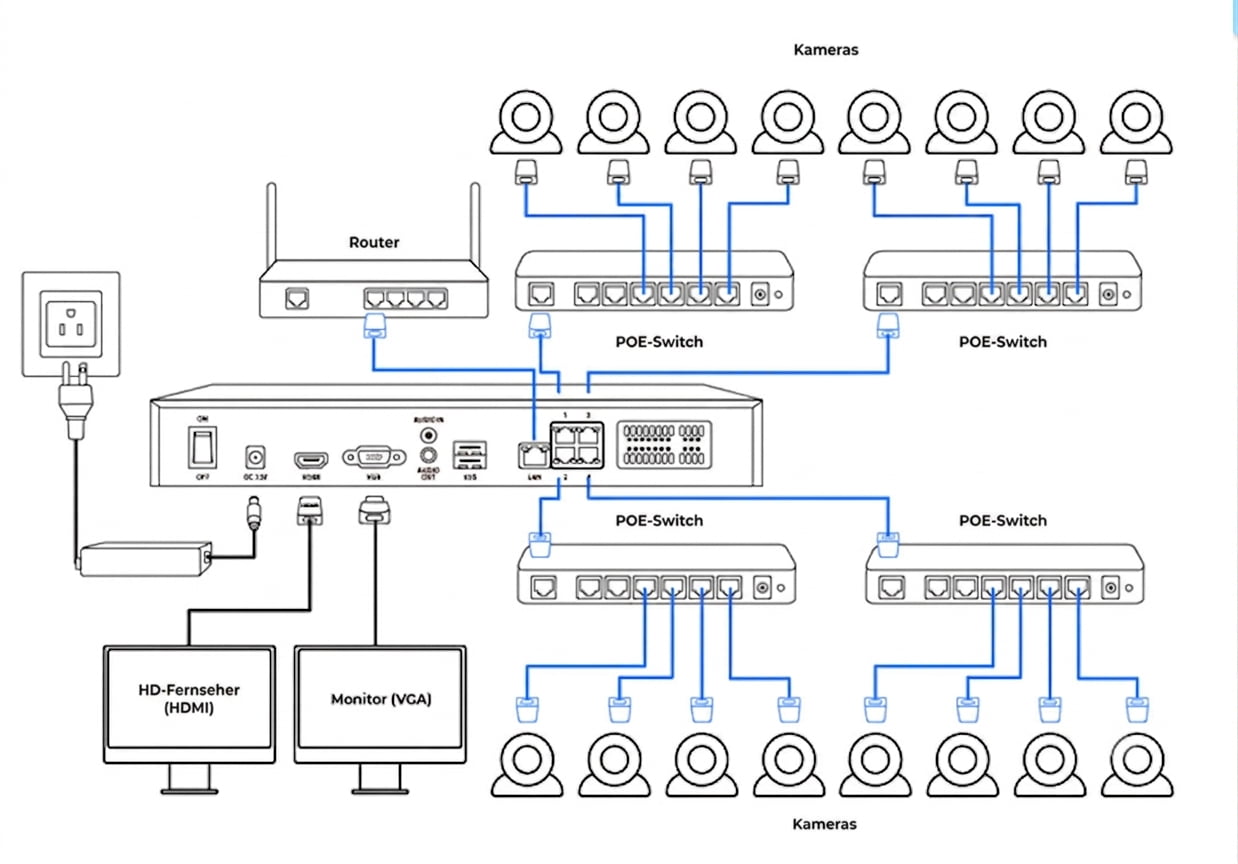

3. Anschlussdiagramm
4. Alarm Ein/Aus
Der RLN36 kann gleichzeitig 8 Alarm-Eingabegeräte und 4 Alarm-Ausgabegeräte anschließen.
Alarm Ein: Intelligente PIR-/Bewegungs-/Personen-/Fahrzeug-/Haustiererkennung der IPC, die Alarmsignale an den NVR sendet;
Alarm Aus: E-Mail/FTP/Horn/Licht und andere Formen von Alarmsoftware oder -hardware, die Alarmsignale auf eine intuitivere Weise an den Benutzer weitergeben.

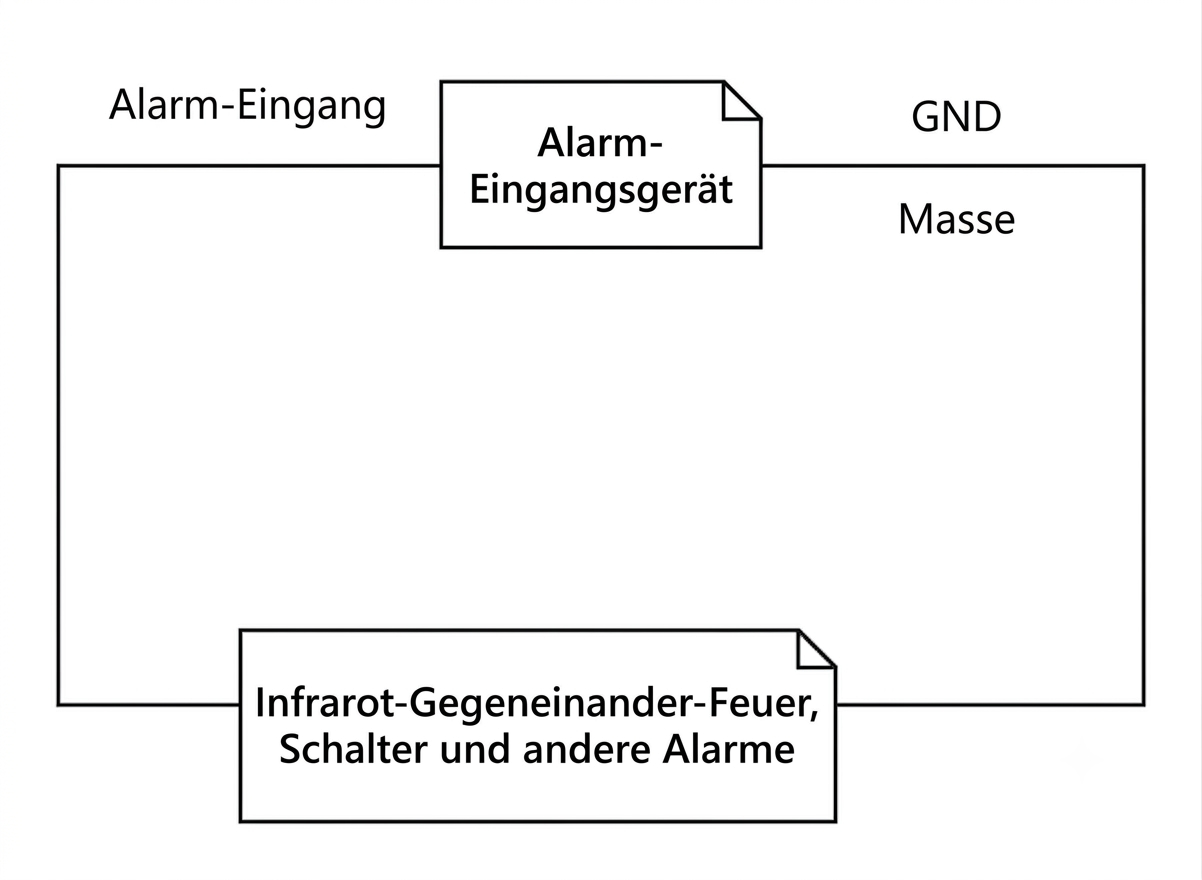

Gängige Alarm-Eingabegeräte: Infrarotdetektor (Infrarot-Kontrast), elektronischer Zaun, Türsensor, Rauchmelder usw.
Der Alarmeingang empfängt das Ein/Aus-Signal, daher wird nicht zwischen Plus- und Minuspol unterschieden. Der Alarmeingang und GND (Masse/Erde) können direkt mit den Leitungen des Alarm-Eingabegeräts verbunden werden. Ob das Alarm-Eingabegerät eine Stromversorgung benötigt, hängt vom Alarm-Eingabegerät selbst ab.
Gängige Alarm-Ausgabegeräte: Sirene (Horn), Summer, Alarmleuchte usw.

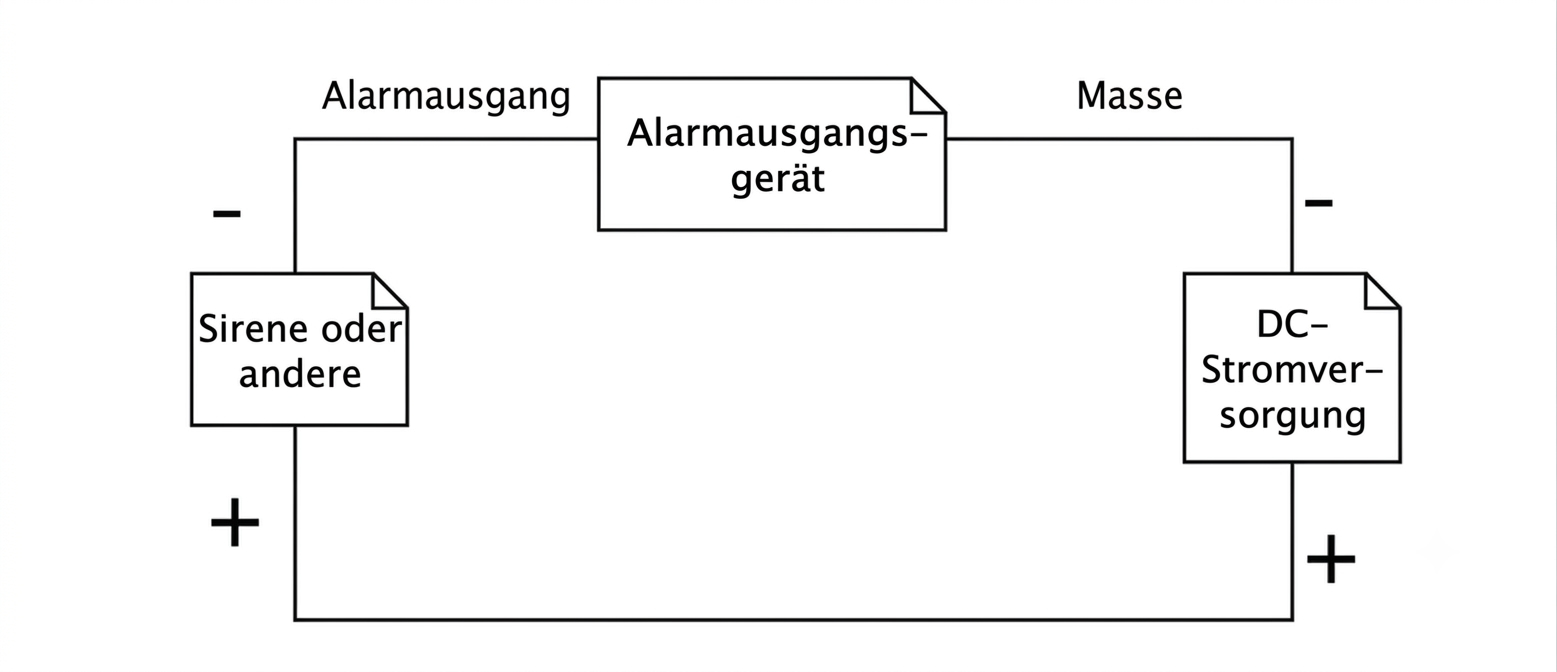

1) DC-betriebenes Alarm-Ausgabegerät:
a. Der Alarm-Ausgang des VCR ist mit dem Minuspol des Horns oder der Sirene verbunden;
b. Der Pluspol des Horns oder der Sirene ist mit dem Pluspol der Stromversorgung verbunden;
c. Der Minuspol der Stromversorgung ist mit der GND-Schnittstelle des Geräts verbunden;
Hinweis: Wenn es sich um einen DC-betriebenen Alarm-Ausgang handelt, sollte die Stromversorgung im Bereich von 12V 1A liegen.
2) AC-betriebenes Alarm-Ausgabegerät:
Es ist notwendig, die Kurzschlussverbinder auf der Hauptplatine (JPA1, JPA2, JPA3 und JPA4 jeweils) zu entfernen und externe Relais anzuschließen.
