In this article, we will introduce how to install a Reolink camera using a Reolink Junction Box B10/D20. With its waterproof, practical, and durable design, the Reolink Junction Box ensures a clean and straightforward installation. Please refer to the steps below on how to install Reolink Cameras with the Junction Box B10/D20.

Gilt für: Reolink cameras which can work with Junction Box B10/D20.

Inhaltsverzeichnis

  1. Verwendung der Anschlussdose B10/D20
  2. Kompatibilität der Anschlussdose B10/D20 mit Kameras
  3. Einführung in die Anschlussdose B10/D20
  4. Schritt-für-Schritt Installationsanleitung

1. Verwendung der Anschlussdose B10/D20

  • Haltbarkeit: Entwickelt, um rauen Wetterbedingungen standzuhalten und Schäden an der Verkabelung Ihrer Kamera zu verhindern.
  • Kabelschutz: Schützt empfindliche Anschlusskabel und Stecker, reduziert das Risiko von Verschleiß und Verbindungsfehlern.
  • Effizienz: Gewährleistet eine saubere, organisierte und unkomplizierte Installation, damit Ihre Kamera reibungslos funktioniert.

2. Kompatibilität der Anschlussdose B10/D20 mit Kameras

Bitte wählen Sie die passende Anschlussdose für Ihre Kamera anhand der nachstehenden Tabellen aus. Sie können auch die folgenden Informationen nutzen, um die entsprechenden Schraubenmuster für Ihre Kamera zu finden.

Wenn Ihre Kamera in den Tabellen nicht aufgeführt ist, bedeutet dies, dass die Anschlussdose B10/D20 mit dieser Kamera nicht kompatibel ist. Hier sind 8 beste Tipps zum Schutz von Außen-Sicherheitskameras zur Orientierung.

Anschlussdose B10

Muster-A


B400, B500, B500W, B800, B800W, B1200.

RLC-410W, RLC-410-5MP, RLC-510A, RLC-510WA, RLC-810A, RLC-812A, RLC-81MA, RLC-1210A, RLC-1212A.

CX410, CX410W, CX410C, CX810.

Reolink Elite WiFi, Reolink Elite XPro PoE.

RP-PCB8M, RP-PCB8MZ, RP-PCB12M, RP-PCB8MX, RP-WCB8MZ.

P320, P321, P330, P331, P340, P341, P310C, P320C, P321C, P330C, P331C, P431C, P330M, P320XC, P320X, P330X, P750X.

W320, W330, W320C, W330C, W320X, W740.

NVC-B12M.

Muster-B RLC-511, RLC-511W, RLC-511WA, RLC-811A, RLC-811WA, P430, W430.
Muster-C

Reolink Duo WiFi, Reolink Duo PoE, Reolink Duo 2 PoE, Reolink Duo 2 WiFi, Reolink Duo 3 PoE, Reolink Duo 3 WiFi.

P730, P750, W730, W750.

Muster-D RLC-81PA, P330P.

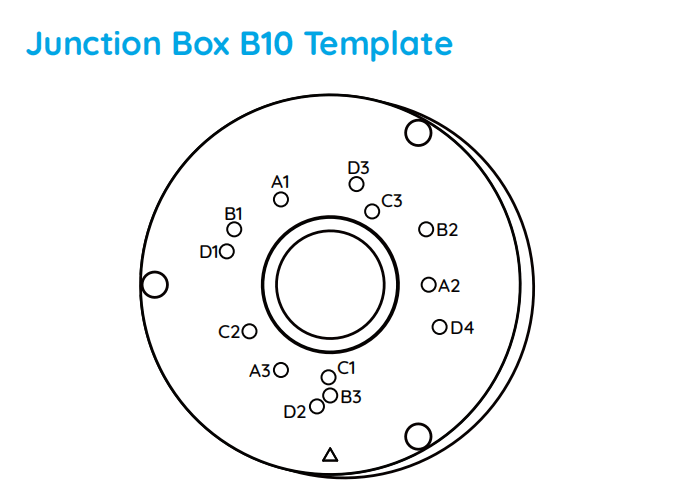

b10



Anschlussdose D20

Muster-A


D400, D500, D800, D1200.

RLC-420, RLC-520, RLC-520A, RLC-522, RLC-820A, RLC-822A, RLC-824A, RLC-833A, RLC-1224A.

CX820.

RP-PCT8M, RP-PCT12M.

P324, P325, P334, P335, P344, P345, P433, P434, P325C, P334C, P335C, P345C, P324C, P335X.

NVC-D12M.

Muster-B RLC-542WA, RLC-842A.
Muster-C*


E1 Outdoor, E1 Outdoor Pro, E1 Outdoor CX, E1 Outdoor S, E1 Outdoor PoE, E1 Outdoor SE PoE.

E540, E550, E560, E550P, E560P, E530X.

Muster-D RLC-523WA, RLC-823A.
Muster-E RLC-823A 16X.
Muster-F

RLC-843A, RLC-843WA, Duo 2V PoE, Duo 3V PoE.

P737, P757, P437, W437, RP-PCV8MZ.

D20

Muster-C*Hinweis: Für die E1 Outdoor-Serie muss die Anschlussdose D20 zusammen mit der Kamerahalterung verwendet werden, wie unten gezeigt.

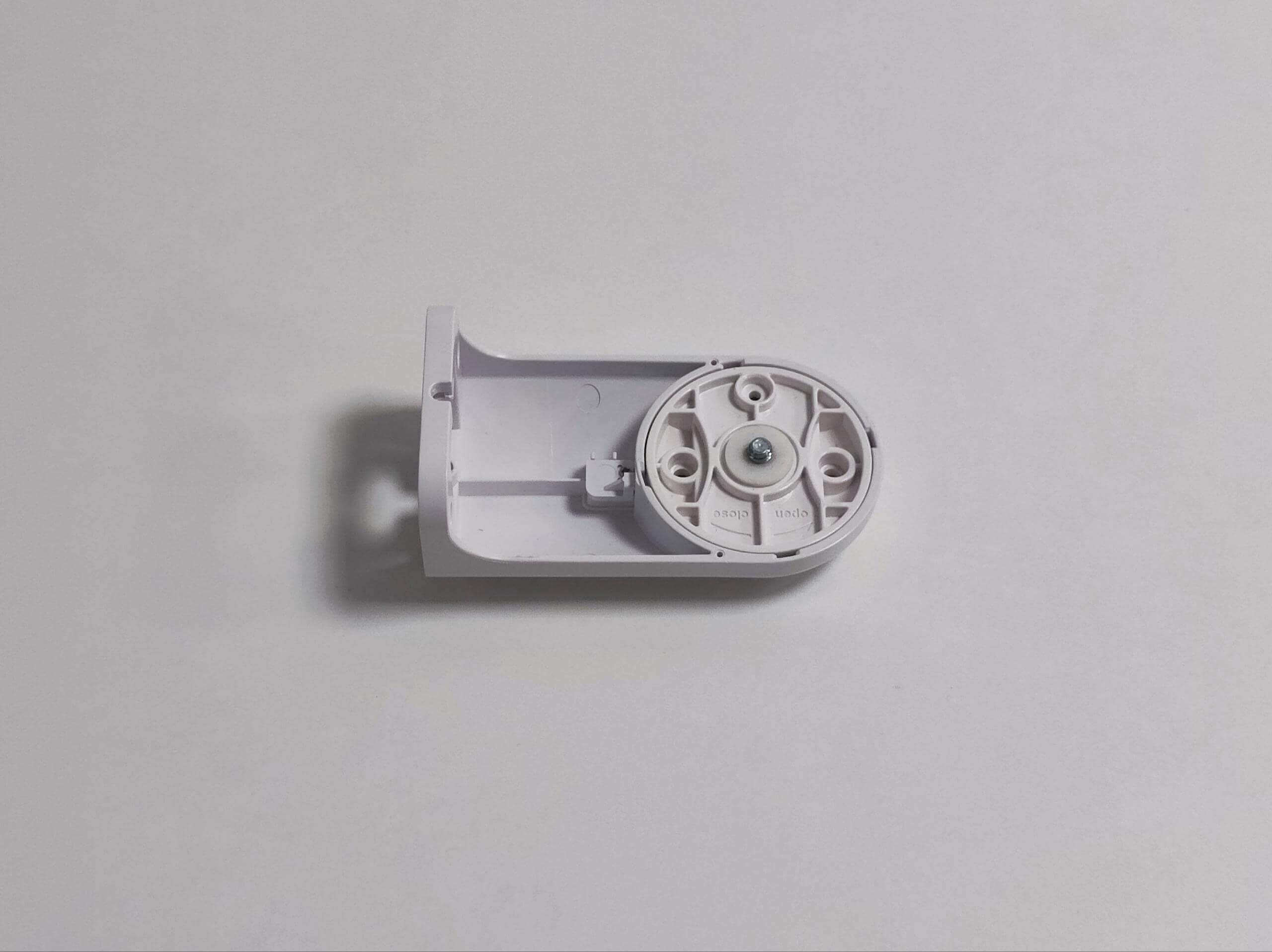

bracket

3. Einführung in die Anschlussdose B10/D20

Die Anschlussdose B10 und D20 bestehen aus zwei Hauptteilen: der Frontplatte und der Basis. Hier eine Einführung in einige Komponenten der Anschlussdose, die Ihnen helfen, ihre Verwendung besser zu verstehen.

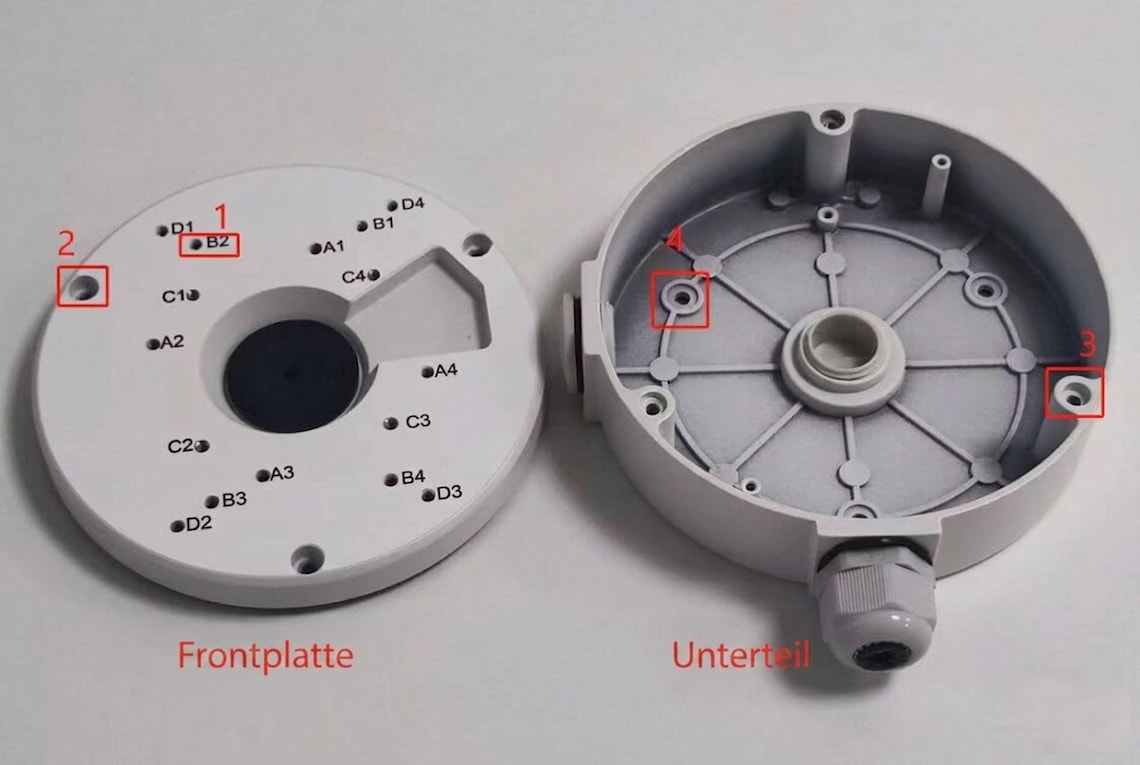

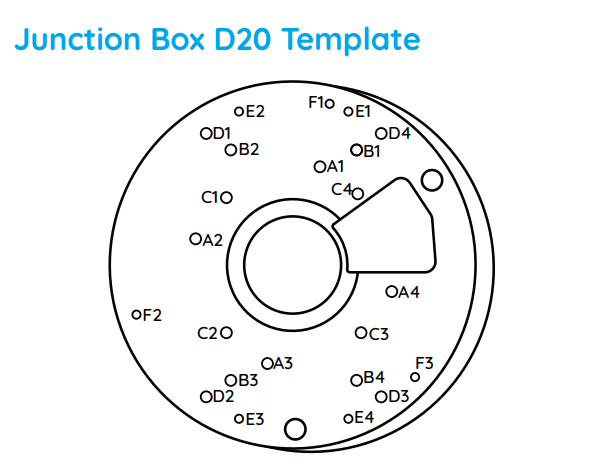

Schraubenlöcher an der Anschlussdose

1. Die mit einem Buchstaben und einer arabischen Zahl gekennzeichneten Löcher auf der Frontplatte dienen zur Befestigung der Kamera. Wenn Ihre Kamera beispielsweise zum Muster-A in der obigen Tabelle gehört, benötigt Ihre Kamera nur das Loch A. Bitte richten Sie alle Schraubenlöcher an der Kamerabasis/Halterung am Loch A aus.

2 und 3. Die Löcher rund um die Frontplatte und die Basis der Anschlussdose dienen zur Befestigung der Frontplatte an der Basis.

4. Die Löcher am Boden dienen zur Befestigung der Basis der Anschlussdose an der Wand/Decke.

Screw Holes on the Junction Box

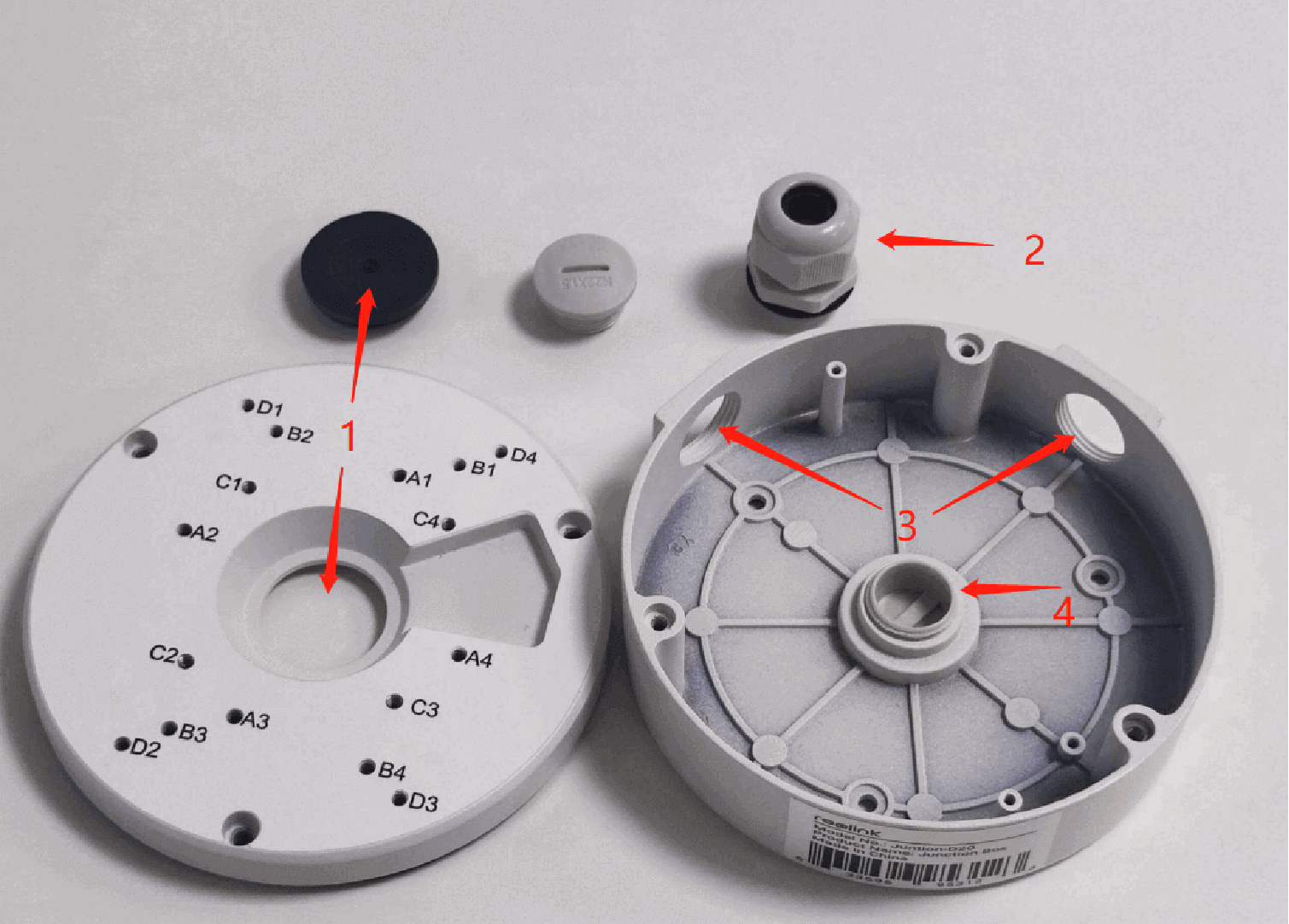

Kabeleinführungen

1. Die Frontplatte verfügt über eine Kabeleinführung mit einer wasserdichten Gummidichtung für das Anschlusskabel der Kamera. Die Gummidichtung kann während der Installation vorübergehend entfernt werden, um den Kabelzugang zu erleichtern.

2. Die Kabelverschraubung dient zur Kabeleinführung und -sicherung. Sie verfügt über eine wasserdichte Gummidichtung, die vorübergehend entfernt werden kann, um das Durchführen des Kabels zu erleichtern.

3. Die Basis der Anschlussdose hat zwei seitliche Kabeleinführungen, so dass Sie je nach Installationsbedarf die beste Option wählen können. Eines dieser Einführungsöffnungen hat eine Kabelverschraubung und das andere eine Abdeckung. Sie können bei Bedarf abgeschraubt und ausgetauscht werden.

4. Zusätzlich verfügt der Boden der Basis über eine weitere Kabeleinführung für noch mehr Flexibilität bei der Kabelführung.

cable gland

4. Schritt-für-Schritt Installationsanleitung

Vorbereitung der Installation

1. Stellen Sie sicher, dass die Anschlussdose an einer ebenen Wand- oder Deckenfläche montiert wird.
2. Stellen Sie sicher, dass die Wand/Decke das kombinierte Gewicht der Anschlussdose und der Kamera tragen kann.
3. Bevor Sie mit der Installation der Anschlussdose beginnen, ist es wichtig, dass Sie die notwendigen Werkzeuge bereit haben. Bitte beachten Sie, dass diese Werkzeuge nicht im Lieferumfang enthalten sind. Hier sind die Werkzeuge, die Sie während der Installation benötigen könnten:

  • Bohrerbit: Zum Bohren der Löcher in Wand/Decke für die Schrauben zur Befestigung der Anschlussdose.
  • Hammer: Zum Eintreiben der Dübel in die gebohrten Löcher, um einen sicheren Halt für die Schrauben zu gewährleisten.
  • Schraubendreher: Zum Befestigen der Schrauben.

*Kamera mit B10 Anschlussdose

  • Muster-A/B: Installation einer Reolink Bullet Kamera mit B10 Anschlussdose

    Schritt 1. Basis der Anschlussdose vorbereiten und befestigen

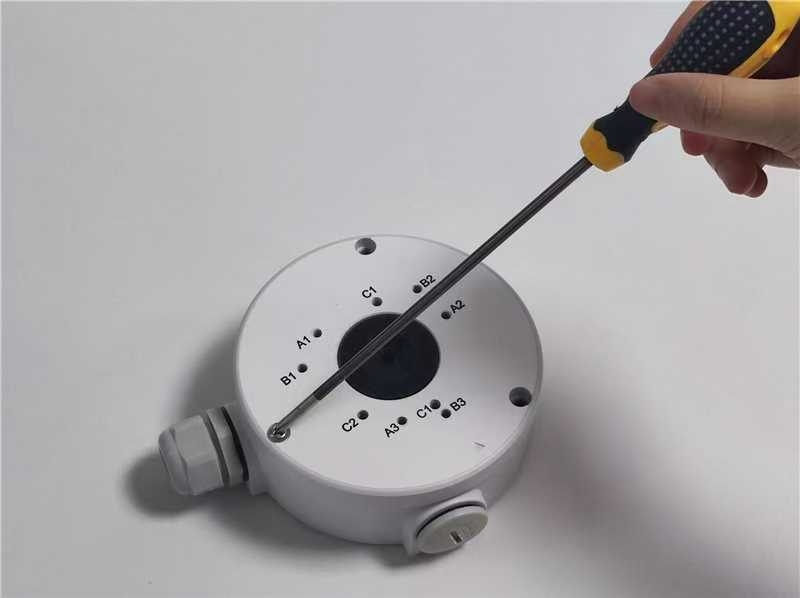

    1. Vorbereitung der Anschlussdose: Schrauben Sie die Schrauben an der Frontplatte heraus, um die Frontplatte von der Basis zu trennen. Schrauben Sie dann die Abdeckung der Kabelverschraubung ab.

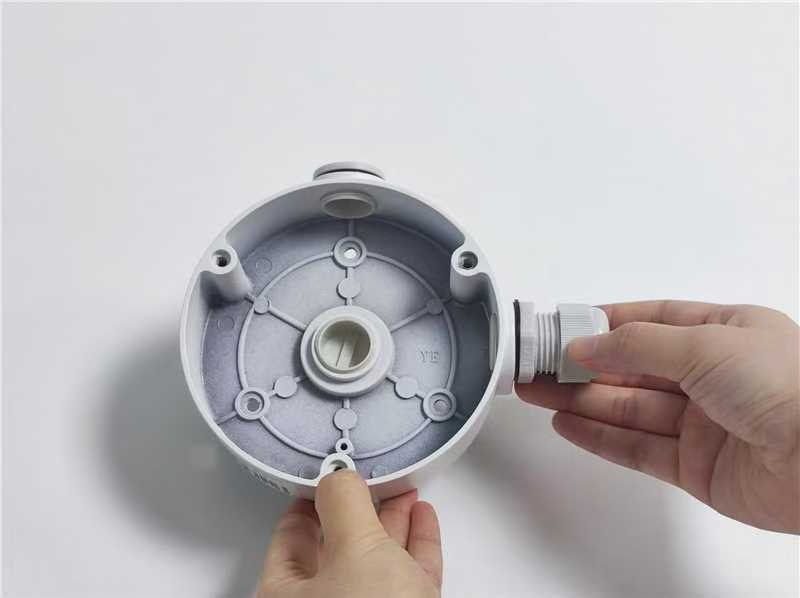

    Unscrew the screws on the front plate unscrew the cover

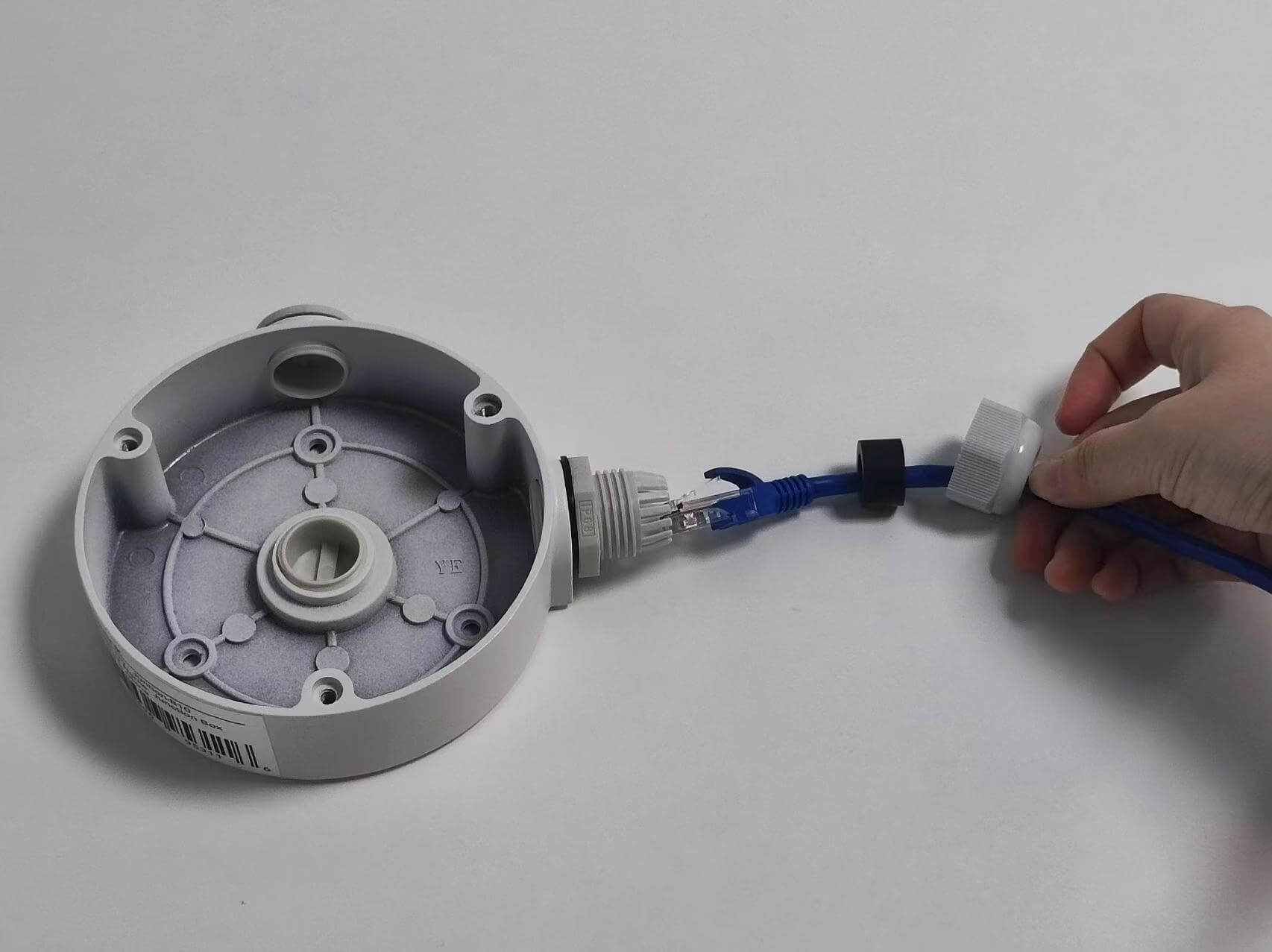

    2. Kabel verlegen: Führen Sie das Netzwerk-/Stromkabel durch die Kabelverschraubung der Anschlussdose. Sie können die wasserdichte Gummidichtung vorübergehend aus der Kabelverschraubung entfernen, um das Durchfädeln des Kabels zu erleichtern.

    Route the network cable

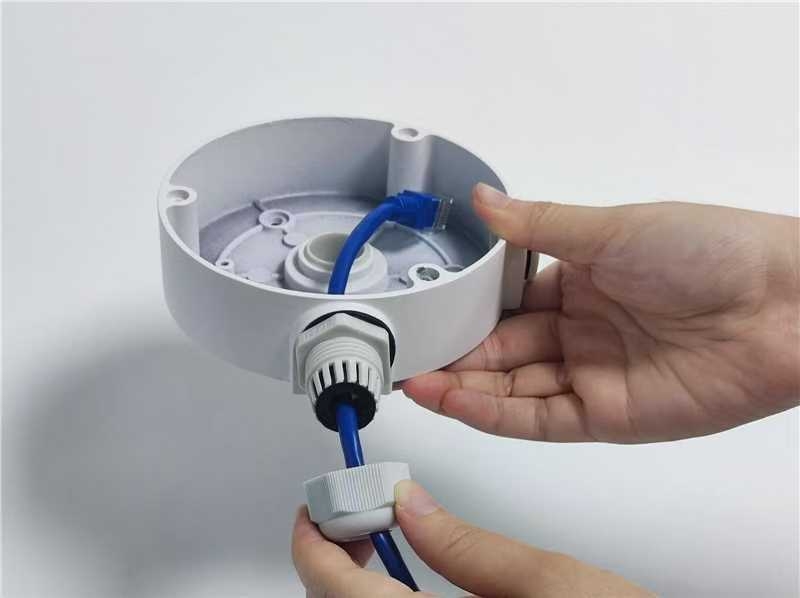

    thread the cable

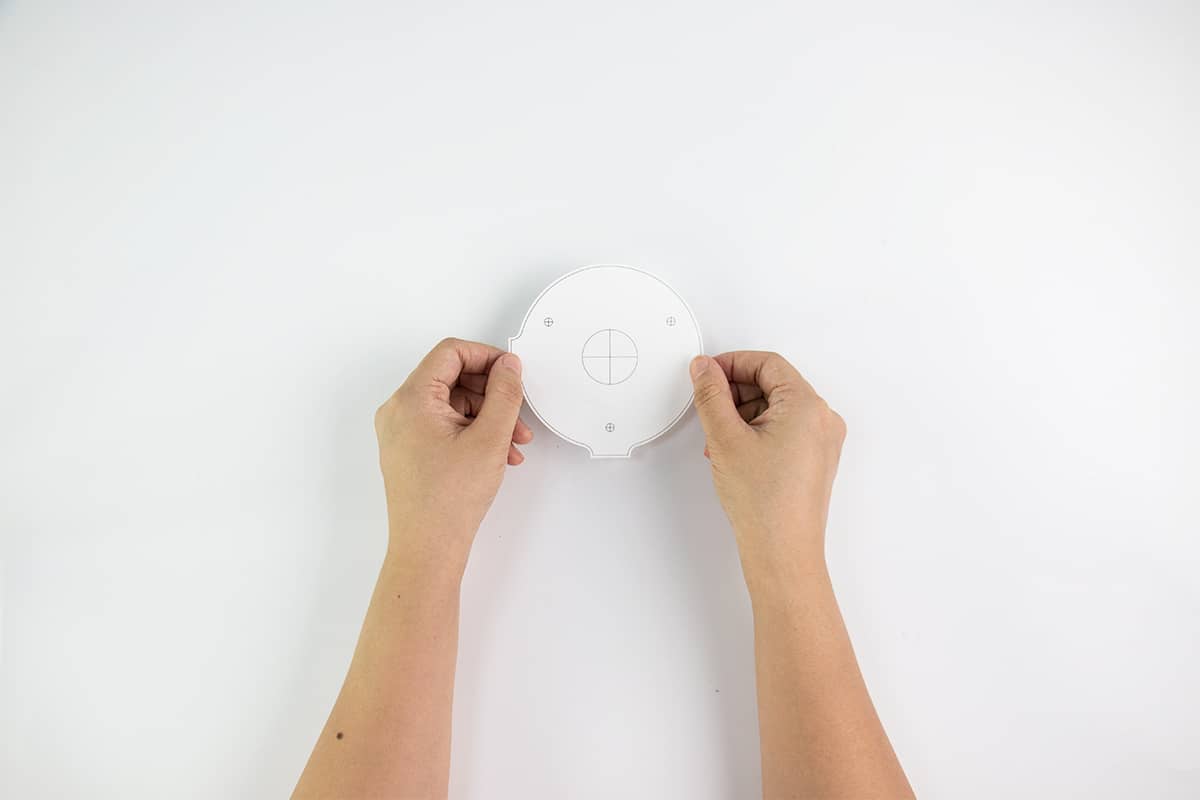

    3. Löcher bohren: Befestigen Sie die Montagevorlage an einer geeigneten Stelle an der Wand/Decke. Bohren Sie dann Löcher entsprechend der Position auf dem Aufkleber mit einem Bohrerbit (nicht im Lieferumfang enthalten).

    Drill holes

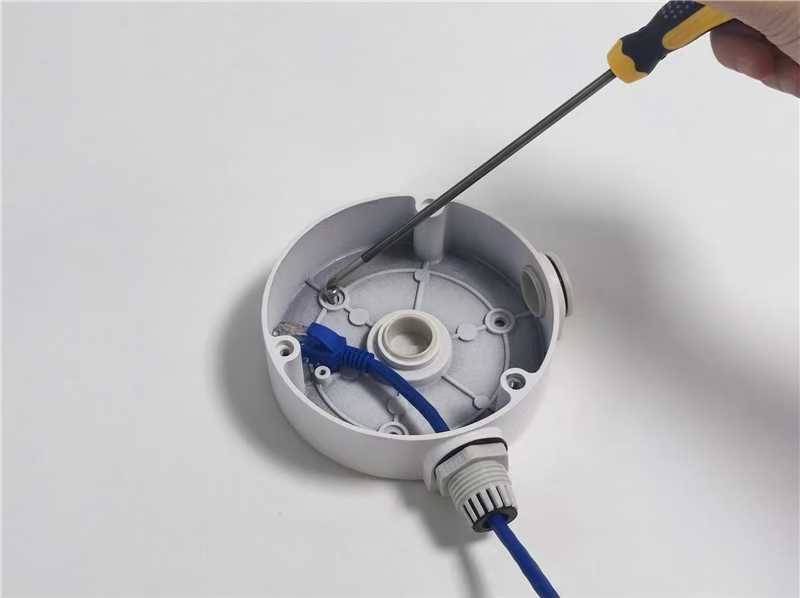

    4. Basis befestigen: Befestigen Sie die Anschlussdose mit den Schrauben aus dem Schraubenset der Anschlussdose an Wand/Decke. Bei Bedarf können Sie die mitgelieferten Dübel für zusätzlichen Halt verwenden.

    Secure the base

    Schritt 2. Kamera an der Frontplatte befestigen

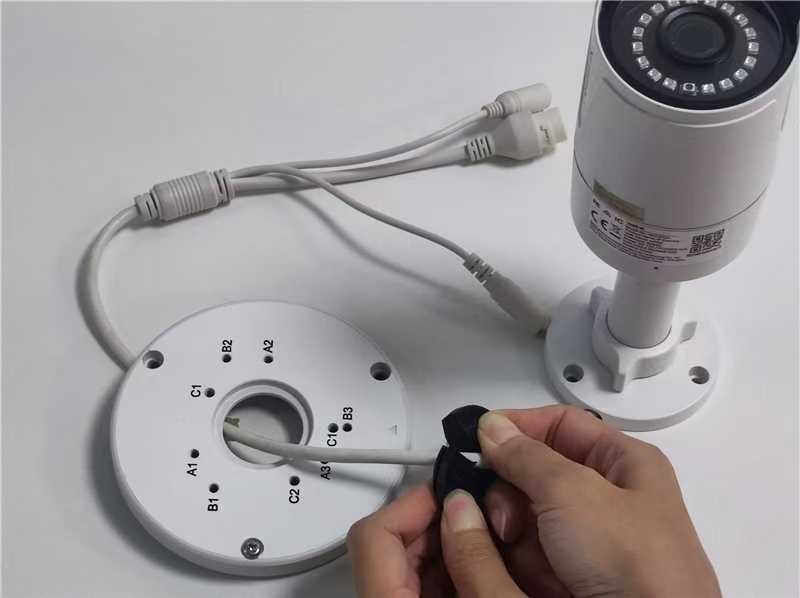

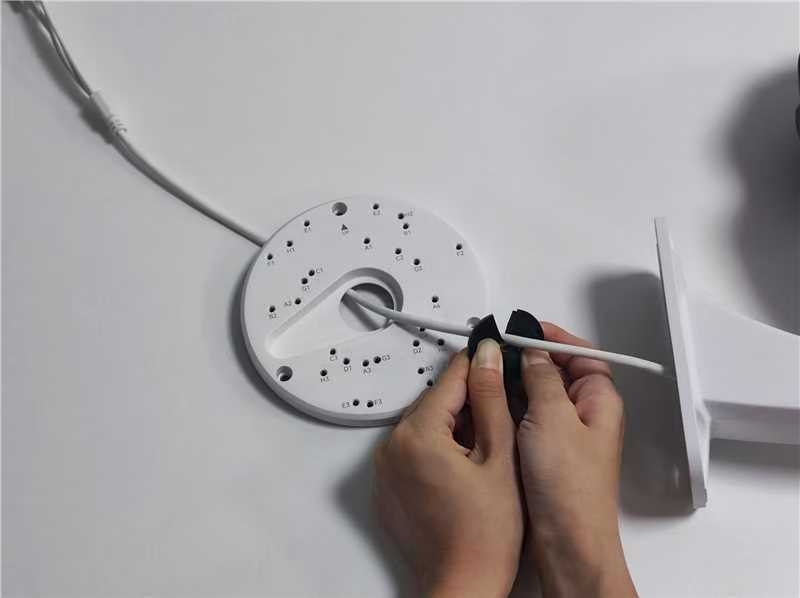

    1. Kabel der Kamera verlegen: Nehmen Sie die Gummidichtung an der Frontplatte heraus. Sie hat einen Schlitz, der geöffnet werden kann, um die Kabel einzuführen. Führen Sie dann die Kabel der Kamera durch die Kabeleinführung an der Frontplatte der Anschlussdose.

    Setzen Sie dann die Gummidichtung wieder in die Kabeleinführung ein.

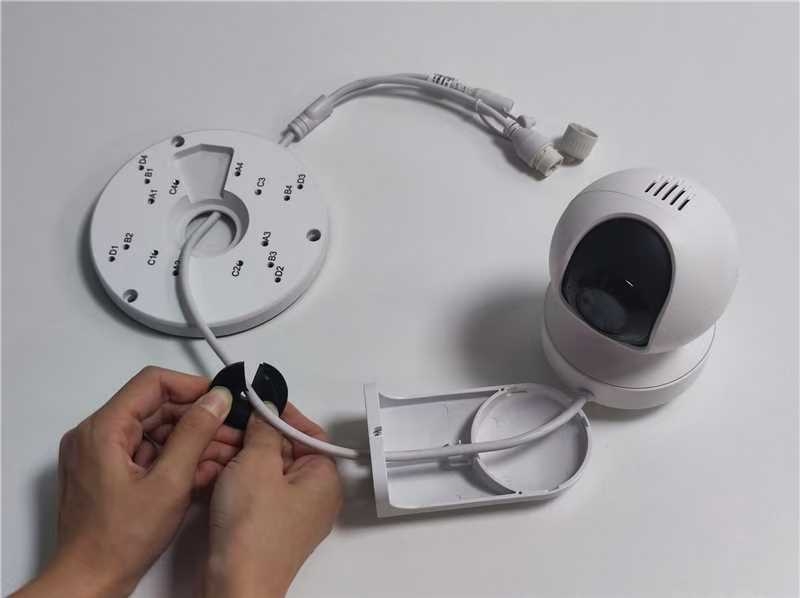

    Route the tail cables

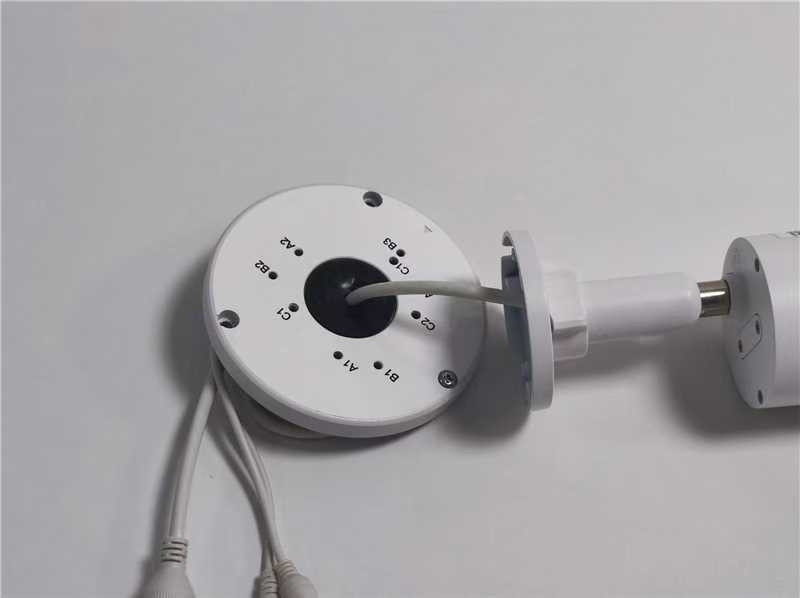

    plug the rubber seal

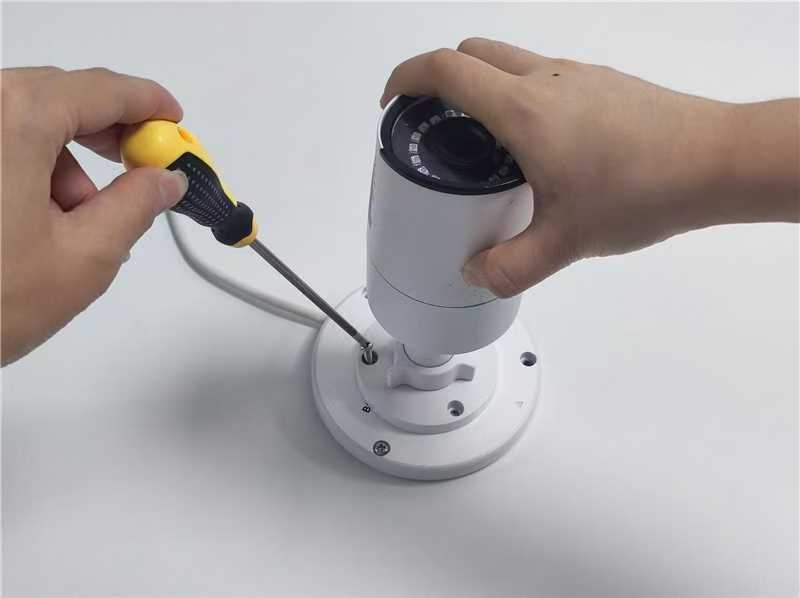

    2. Kamera befestigen: Befestigen Sie die Kamera mit den Schrauben am entsprechenden Montage-Muster der Anschlussdose.

    Secure the camera

    Schritt 3. Frontplatte befestigen

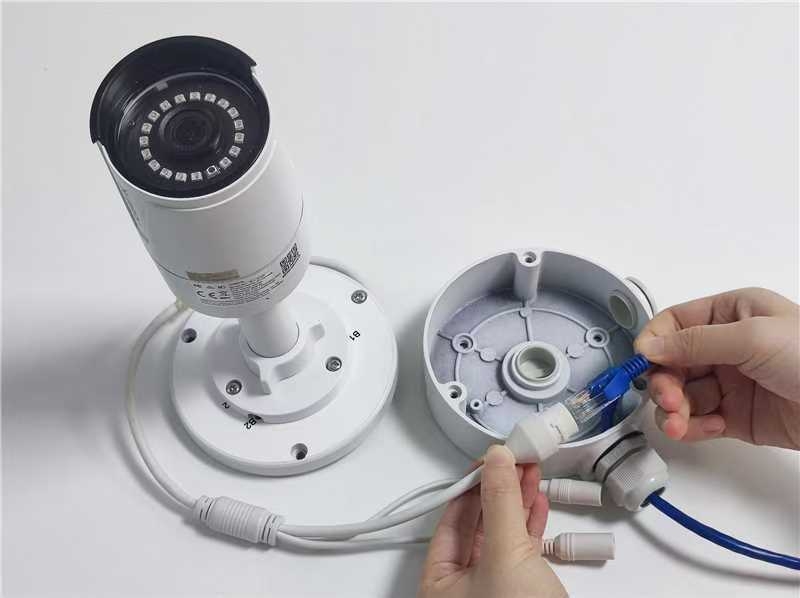

    1. Kabel anschließen: Schließen Sie die Stromversorgung und das Netzwerkkabel entsprechend Ihren Anforderungen an.

    Connect the cables

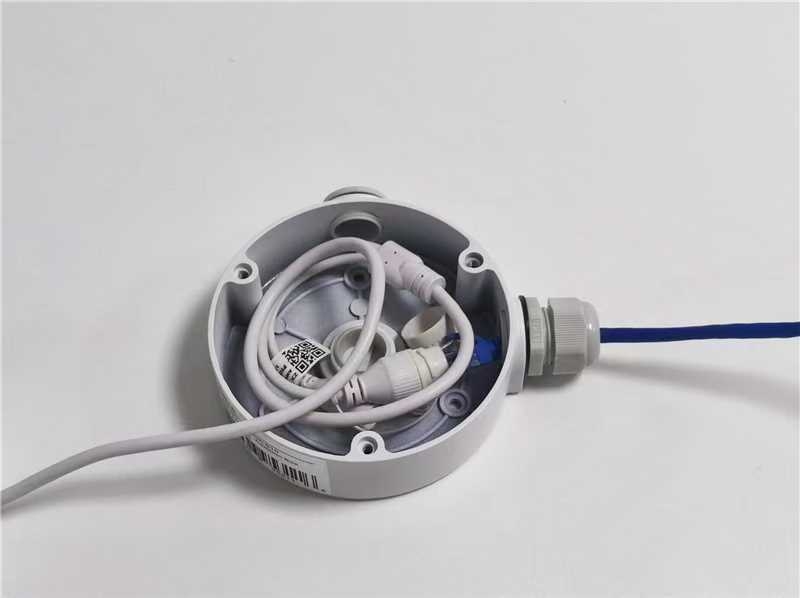

    2. Kabel ordnen: Ordnen Sie die Kabel und legen Sie sie in die Anschlussdose.

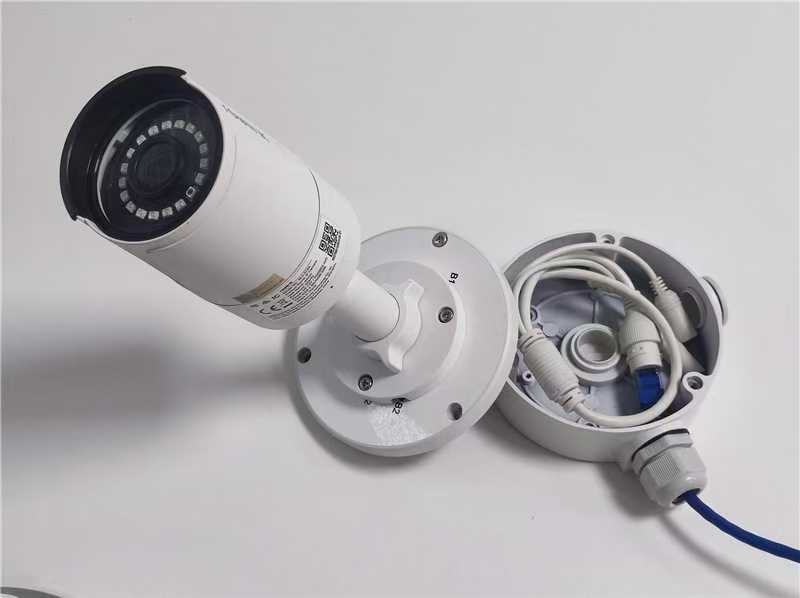

    Organize the cables

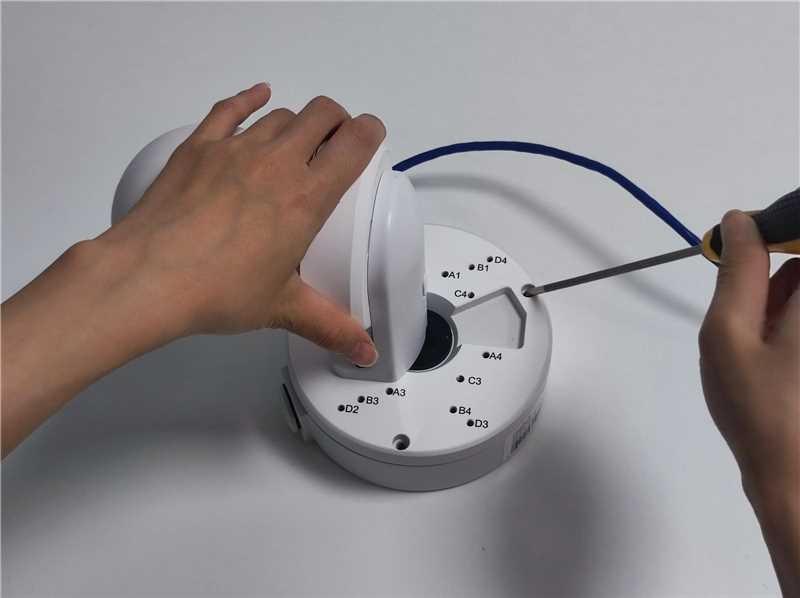

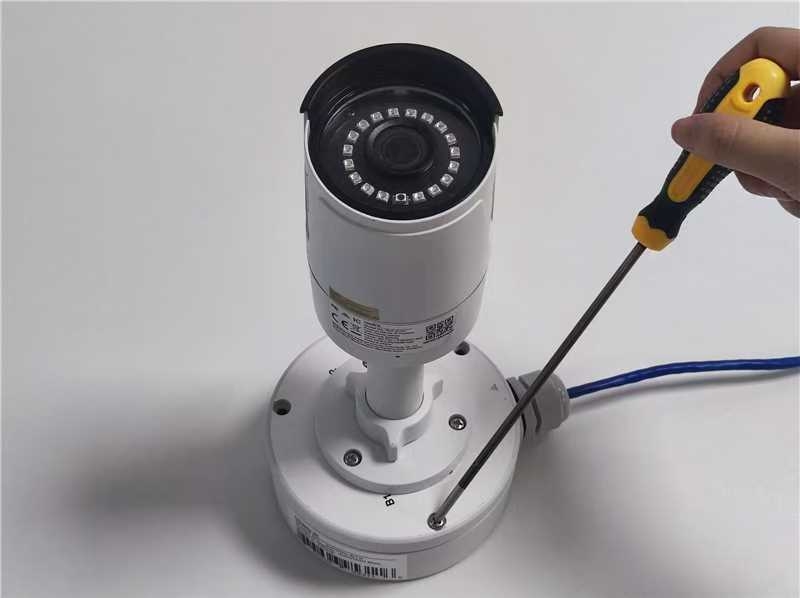

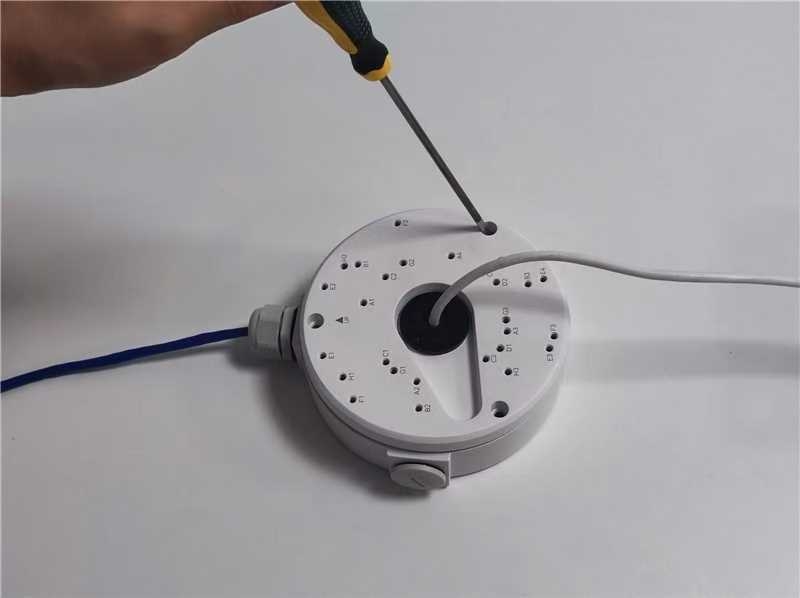

    3. Frontplatte befestigen: Befestigen Sie die Frontplatte mit den Schrauben. Ziehen Sie dann die Abdeckung der Kabelverschraubung fest.

    Secure the front plate

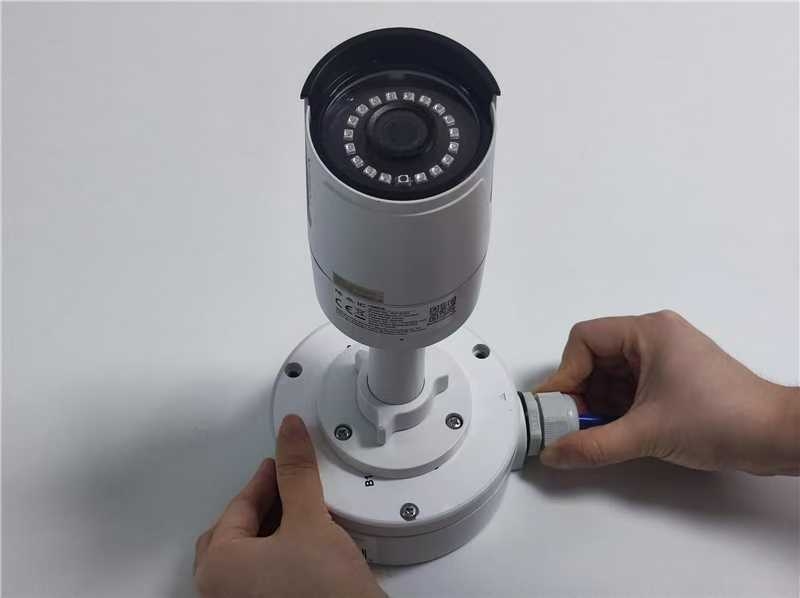

    tighten the cover

    Schritt 4. Kamera einstellen

    Fertig! Sie können nun den Kamerawinkel einstellen, um das beste Sichtfeld zu erreichen. Sie können sich auf Wie man Reolink Bullet Kameras installiert beziehen.

  • Muster-C: Installation einer Reolink Duo-Serie Kamera mit B10 Anschlussdose

    Schritt 1. Installationsmethode der Kamera wählen

    *Deckenmontage: Wenn die Anschlussdose und die Kamera an der Decke installiert werden, montieren Sie bitte die Halterung der Kamera oben an der Kamera.

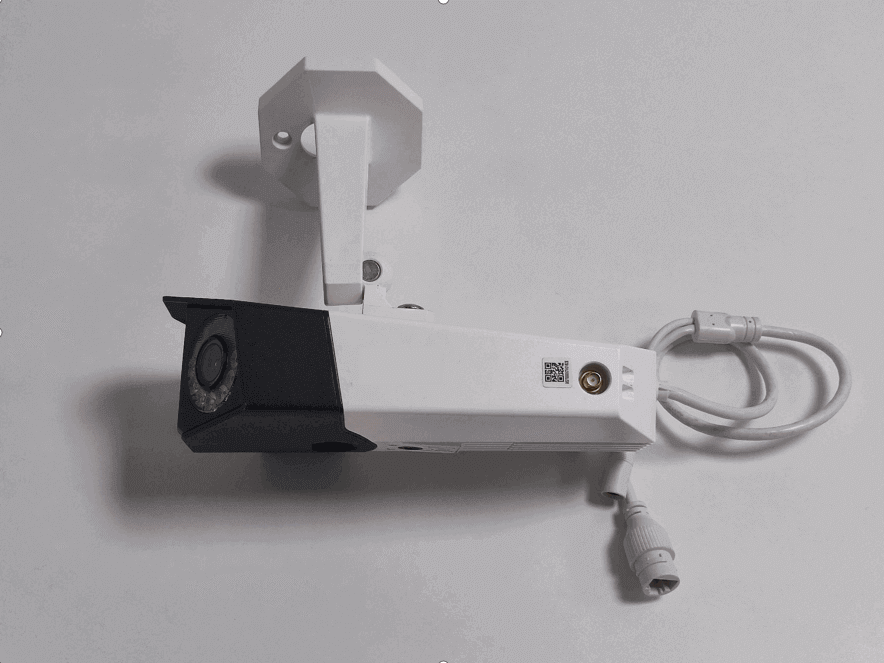

    Ceiling Mount

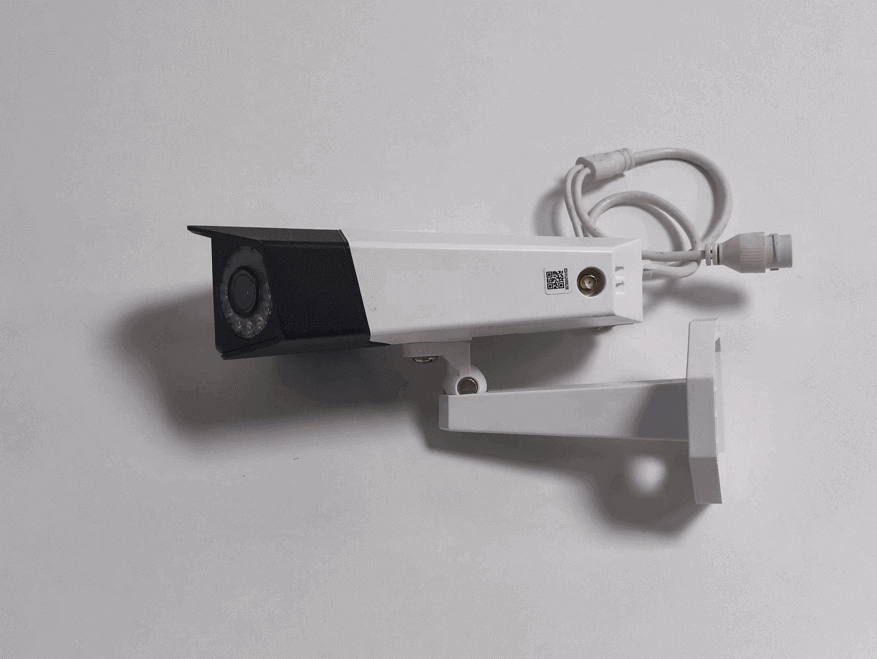

    *Wandmontage: Wenn die Anschlussdose und die Kamera an der Wand installiert werden, montieren Sie bitte die Halterung der Kamera unten an der Kamera.

    Wall Mount

    Schritt 2. Kamera an der Frontplatte befestigen

    1. Frontplatte entfernen: Schrauben Sie die Schrauben an der Frontplatte heraus, um die Frontplatte von der Basis zu trennen.

    Remove the front plate

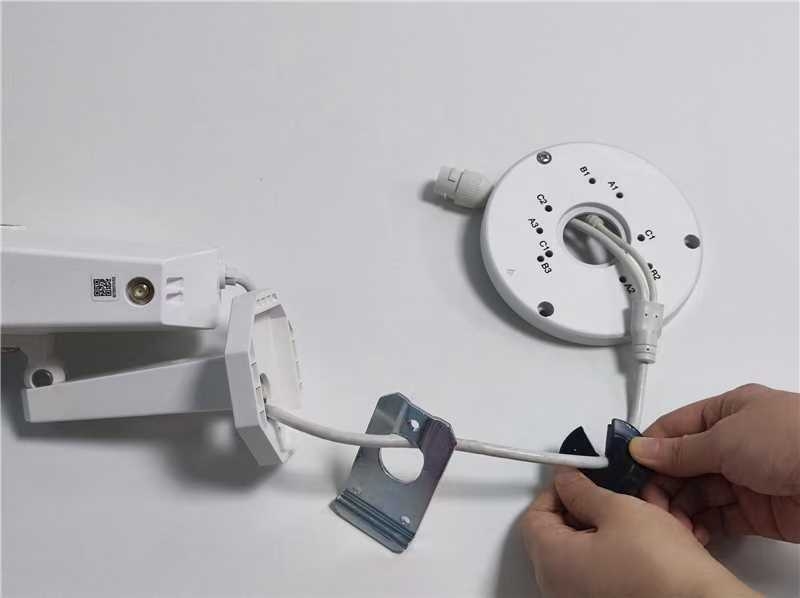

    2. Kabel der Kamera verlegen: Führen Sie das Anschlusskabel der Kamera durch das Loch in der Kamerahalterung und dann durch die Montageplatte der Kamera. Hinweis: Die hervorstehende Seite der Montageplatte sollte zur Kamera zeigen.

    Nehmen Sie dann die Gummidichtung an der Frontplatte heraus. Sie hat einen Schlitz, der geöffnet werden kann, um die Kabel einzuführen.

    Führen Sie das Anschlusskabel der Kamera durch die Kabeleinführung an der Frontplatte der Anschlussdose.

    route the camera's tail cable

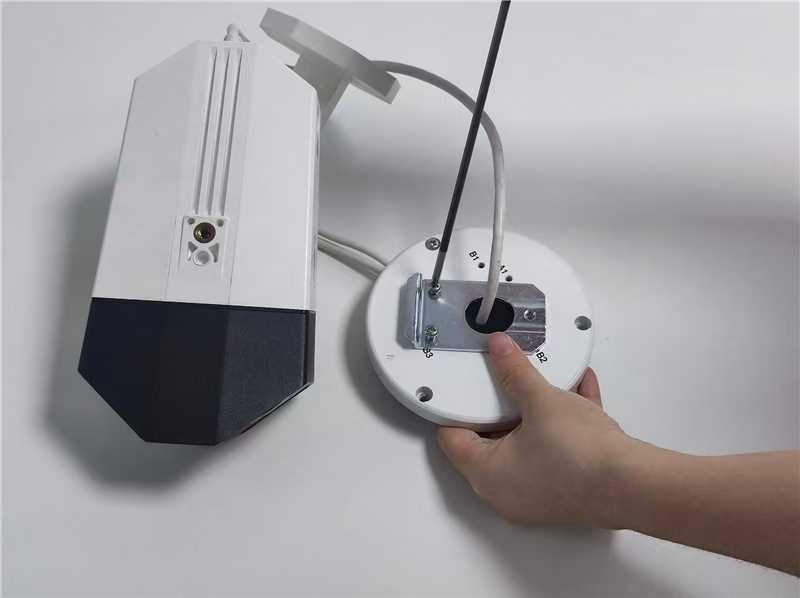

    3. Montageplatte befestigen: Setzen Sie die Gummidichtung wieder in die Kabeleinführung ein. Richten Sie die Montageplatte am entsprechenden Muster-C aus und befestigen Sie die beiden nebeneinanderliegenden Schraubenlöcher mit Schrauben.

    Secure the mounting plate

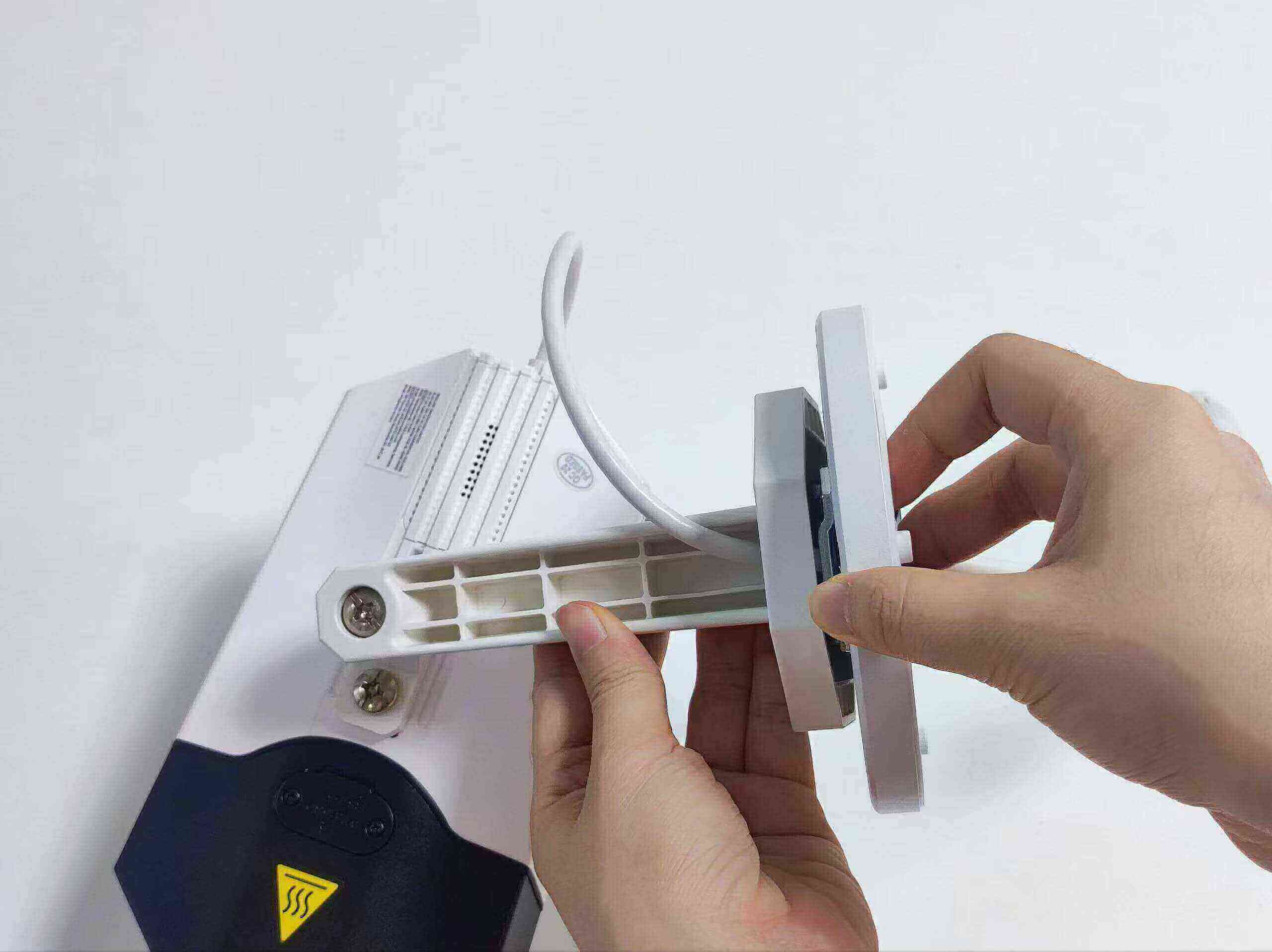

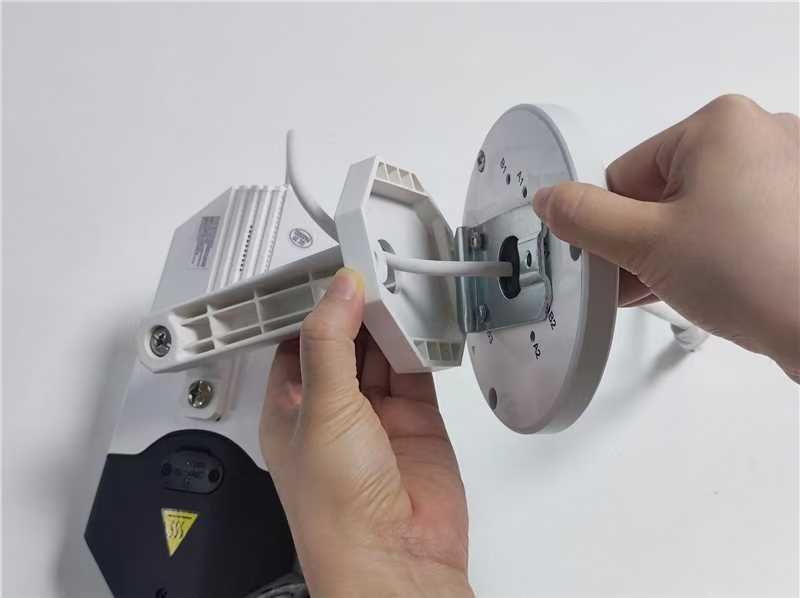

    4. Kamera befestigen: Stecken Sie den hervorstehenden Teil der Montageplatte in die Nut am unteren Teil der Kamerahalterung und befestigen Sie die Kamera an der Montageplatte.

    Secure camera

    Insert the protruding part

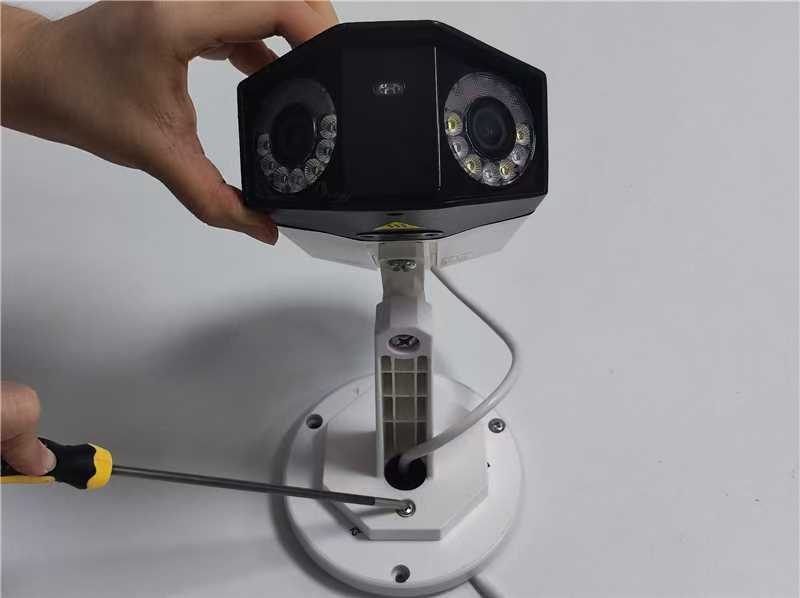

    Befestigen Sie dann die Halterung mit Schrauben an der Montageplatte.

    secure the bracket to the mounting plate

    Schritt 3. Basis der Anschlussdose befestigen

    1. Löcher bohren: Befestigen Sie die Montagevorlage an einer geeigneten Stelle an der Wand/Decke. Bohren Sie dann Löcher entsprechend der Position auf dem Aufkleber mit einem Bohrerbit (nicht im Lieferumfang enthalten).

    Wichtiger Hinweis: Die Ausrichtung der Basis der Anschlussdose darf nicht willkürlich gewählt werden.

    Die Halterung der Kamera ist an einem bestimmten Winkel auf der Frontplatte der Anschlussdose befestigt, daher muss die Anschlussdose im entsprechenden Winkel installiert werden, um eine korrekte Ausrichtung zu gewährleisten. Wird dies nicht beachtet, kann die Kamera in einem unerwünschten Winkel installiert werden.

    Prüfen Sie daher vor dem Bohren der Löcher für die Basis der Anschlussdose den benötigten Kamerawinkel und befestigen Sie die Montagevorlage entsprechend.

    Drill holes

    2. Kabel verlegen: Schrauben Sie die Abdeckung der Kabelverschraubung ab.

    unscrew the cover

    Führen Sie das Netzwerk-/Stromkabel durch die Kabelverschraubung der Anschlussdose. Sie können die wasserdichte Gummidichtung vorübergehend aus der Kabelverschraubung entfernen, um das Durchfädeln des Kabels zu erleichtern.

    Ziehen Sie dann die Abdeckung der Kabelverschraubung fest.

    Route the network cable

    thread the cable

    3. Basis befestigen: Befestigen Sie die Anschlussdose mit den Schrauben aus dem Schraubenset der Anschlussdose an Wand/Decke. Bei Bedarf können Sie die mitgelieferten Dübel für zusätzlichen Halt verwenden.

    Secure the base

    Schritt 4. Frontplatte befestigen

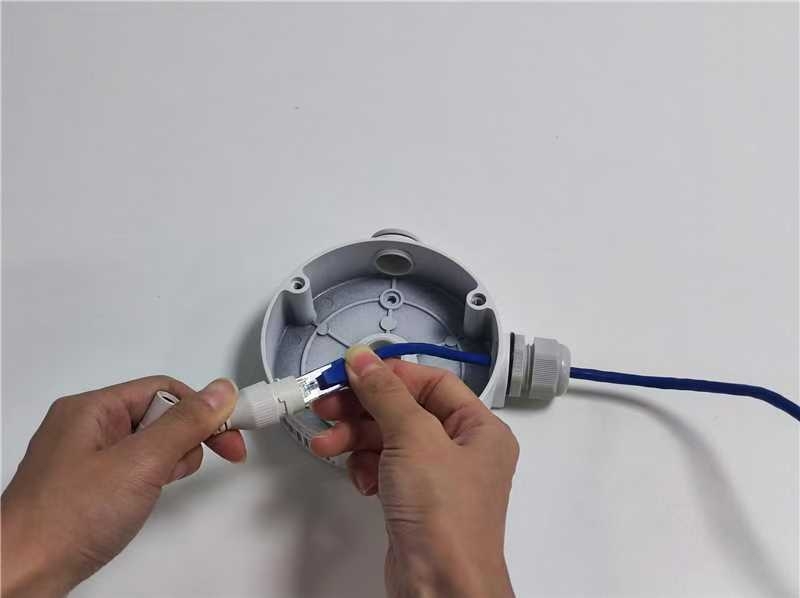

    1. Kabel anschließen: Schließen Sie die Stromversorgung und das Netzwerkkabel entsprechend Ihren Anforderungen an.

    Connect the power supply

    2. Kabel ordnen: Ordnen Sie die Kabel und legen Sie sie in die Anschlussdose.

    Tidy the cables

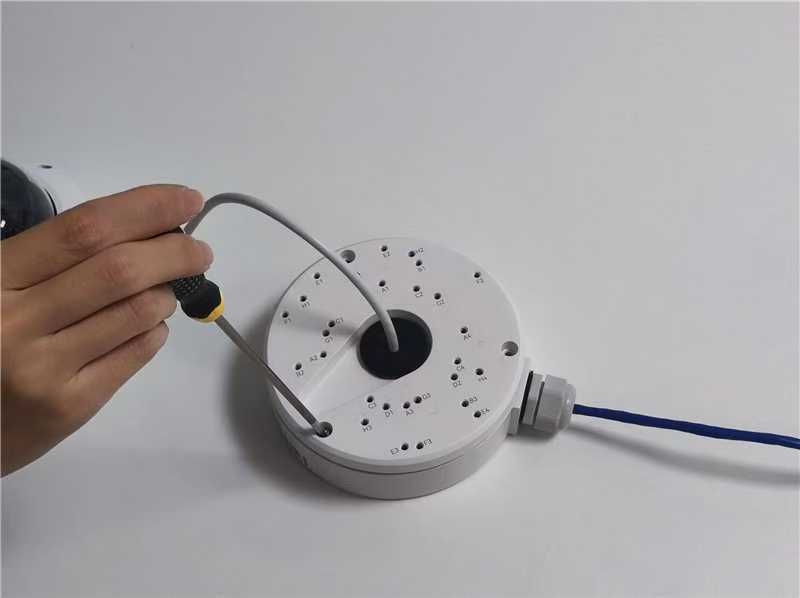

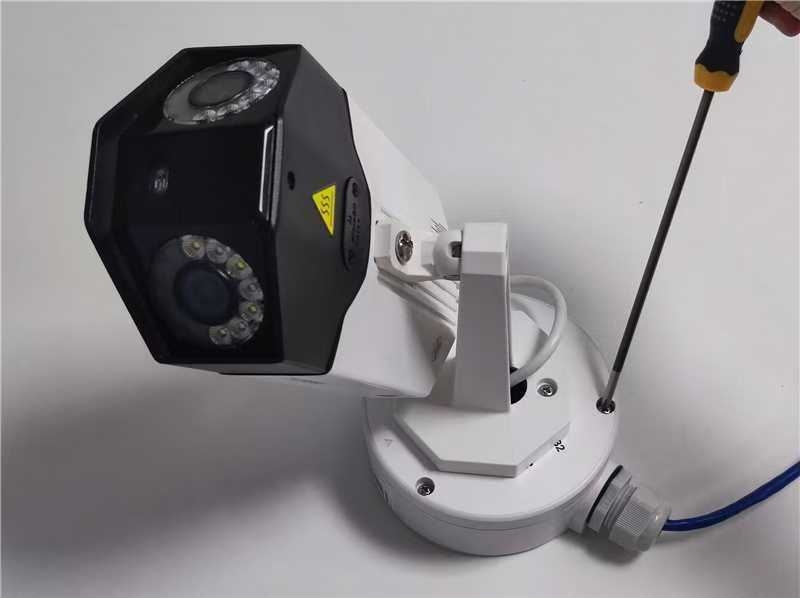

    3. Frontplatte befestigen: Befestigen Sie die Frontplatte mit den Schrauben an der Basis der Anschlussdose. Ziehen Sie dann die Abdeckung der Kabelverschraubung fest.

    Secure the front plate to the base

    Schritt 5. Kamera einstellen

    Fertig! Sie können nun den Kamerawinkel einstellen, um das beste Sichtfeld zu erreichen. Sie können sich auf Wie man Reolink Duo Serien Kameras installiert beziehen.

  • Muster-D: Installation einer Reolink RLC-81PA Kamera mit B10 Anschlussdose

    Schritt 1. Kamera an der Frontplatte befestigen

    1. Frontplatte entfernen: Schrauben Sie die Schrauben an der Frontplatte heraus, um die Frontplatte von der Basis zu trennen.

    Remove the front plate

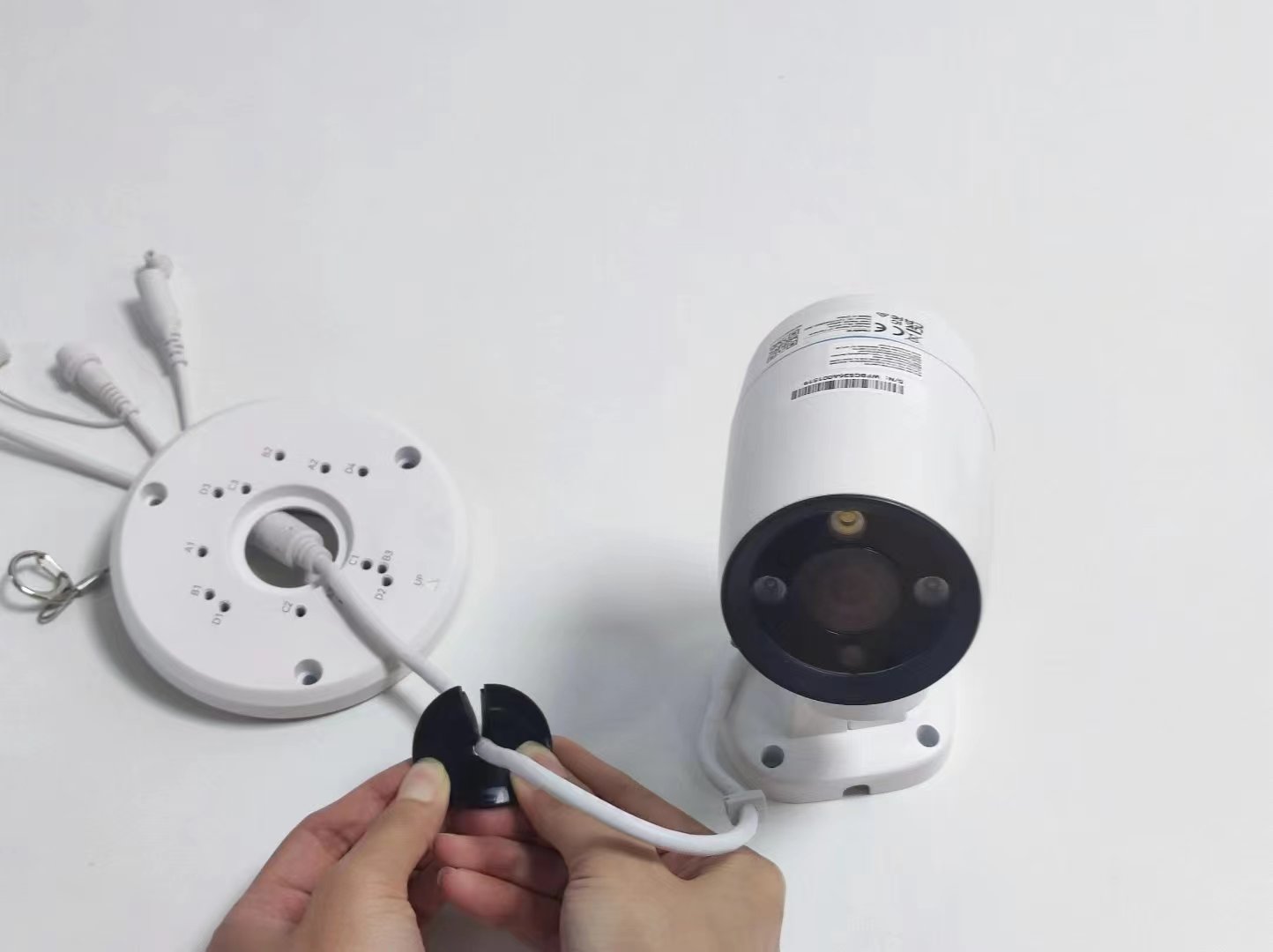

    2. Kabel der Kamera verlegen: Nehmen Sie die Gummidichtung an der Frontplatte heraus. Sie hat einen Schlitz, der geöffnet werden kann, um die Anschlusskabel der Kamera einzuführen. Führen Sie dann die Kabel der Kamera durch die Kabeleinführung an der Frontplatte der Anschlussdose.

    Setzen Sie dann die Gummidichtung wieder in die Kabeleinführung ein.

    Take out the rubber seal

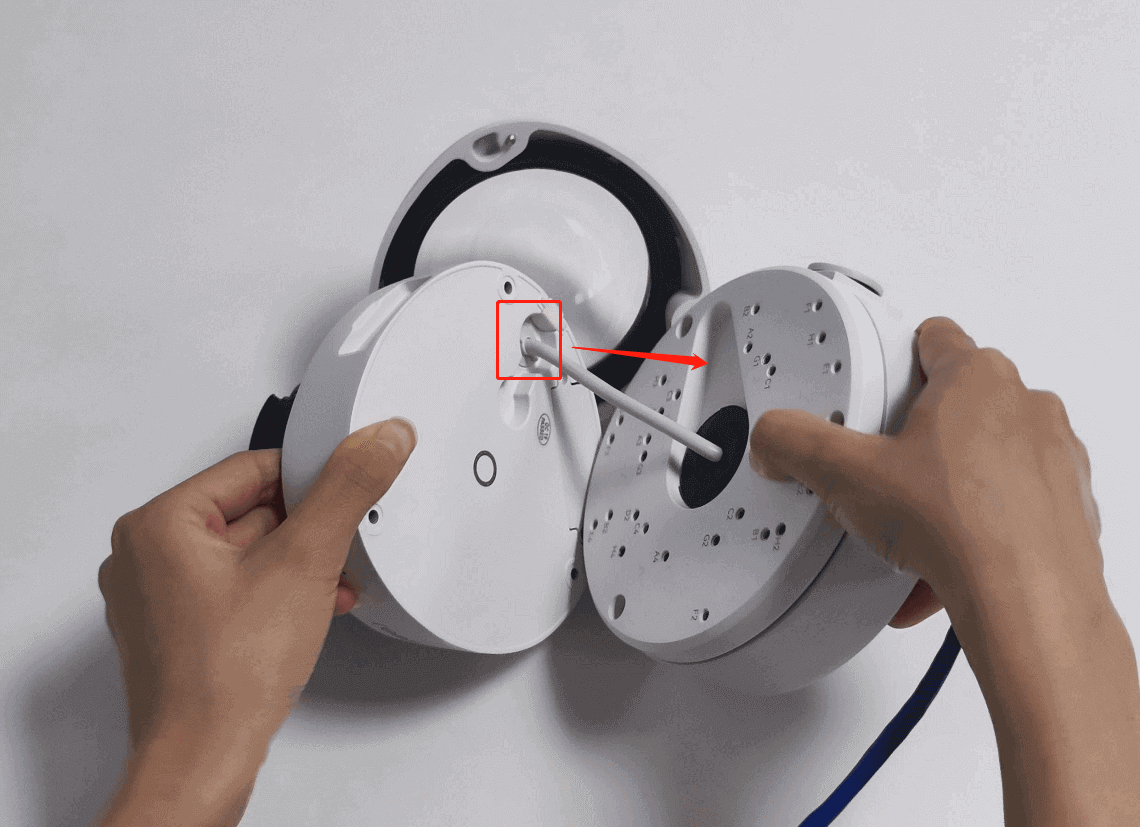

    3. Kamera befestigen: Befestigen Sie die Kamera mit den Schrauben am entsprechenden Montage-Muster-D der Anschlussdose.

    Hinweis:

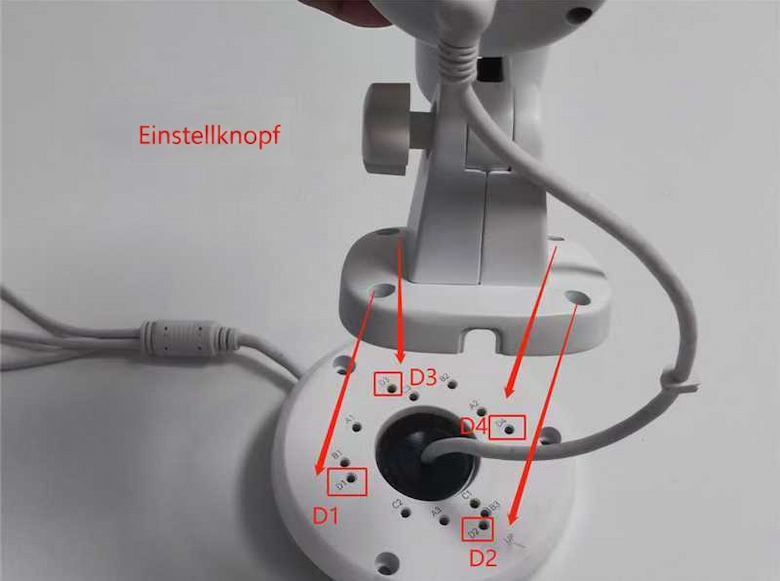

    Die Basis der Kamera ist ungefähr ein gleichschenkliges Trapez (nicht quadratisch), daher entspricht jedes Loch an der Kamerahalterung einem bestimmten Loch an der Frontplatte.

    Um die korrekte Ausrichtung und das richtige Loch schnell zu erkennen, positionieren Sie den Verstellknopf der Kamera auf der linken Seite. Verwenden Sie dann das untenstehende Bild als visuelle Anleitung, um die entsprechenden Löcher abzugleichen.

    adjustment knob

    Schritt 2. Basis der Anschlussdose befestigen

    1. Kabel verlegen: Schrauben Sie die Abdeckung der Kabelverschraubung ab.

    unscrew the cover

    Führen Sie das Netzwerk-/Stromkabel durch die Kabelverschraubung der Anschlussdose.

    Sie können die wasserdichte Gummidichtung vorübergehend aus der Kabelverschraubung entfernen, um das Durchfädeln des Kabels zu erleichtern.

    Route the network cable

    thread the cable

    2. Löcher bohren: Befestigen Sie die Montagevorlage an einer geeigneten Stelle an der Wand/Decke. Bohren Sie dann Löcher entsprechend der Position auf dem Aufkleber mit einem Bohrerbit (nicht im Lieferumfang enthalten).

    Wichtiger Hinweis: Die Ausrichtung der Basis der Anschlussdose darf nicht willkürlich gewählt werden.

    Die Halterung der Kamera ist an einem bestimmten Winkel auf der Frontplatte der Anschlussdose befestigt, daher muss die Anschlussdose im entsprechenden Winkel installiert werden, um eine korrekte Ausrichtung zu gewährleisten. Wird dies nicht beachtet, kann die Kamera in einem unerwünschten Winkel installiert werden.

    Prüfen Sie daher vor dem Bohren der Löcher für die Basis der Anschlussdose den benötigten Kamerawinkel und befestigen Sie die Montagevorlage entsprechend.

    Drill holes

    3. Basis befestigen: Befestigen Sie die Anschlussdose mit den Schrauben aus dem Schraubenset der Anschlussdose an Wand/Decke. Bei Bedarf können Sie die mitgelieferten Dübel für zusätzlichen Halt verwenden.

    Secure the base

    Schritt 3. Frontplatte befestigen

    1. Kabel anschließen: Schließen Sie die Stromversorgung und das Netzwerkkabel entsprechend Ihren Anforderungen an.

    Connect the power supply

    2. Kabel ordnen: Ordnen Sie die Kabel und legen Sie sie in die Anschlussdose.

    Tidy the cables

    3. Frontplatte befestigen: Befestigen Sie die Frontplatte mit den Schrauben an der Basis der Anschlussdose. Ziehen Sie dann die Abdeckung der Kabelverschraubung fest.

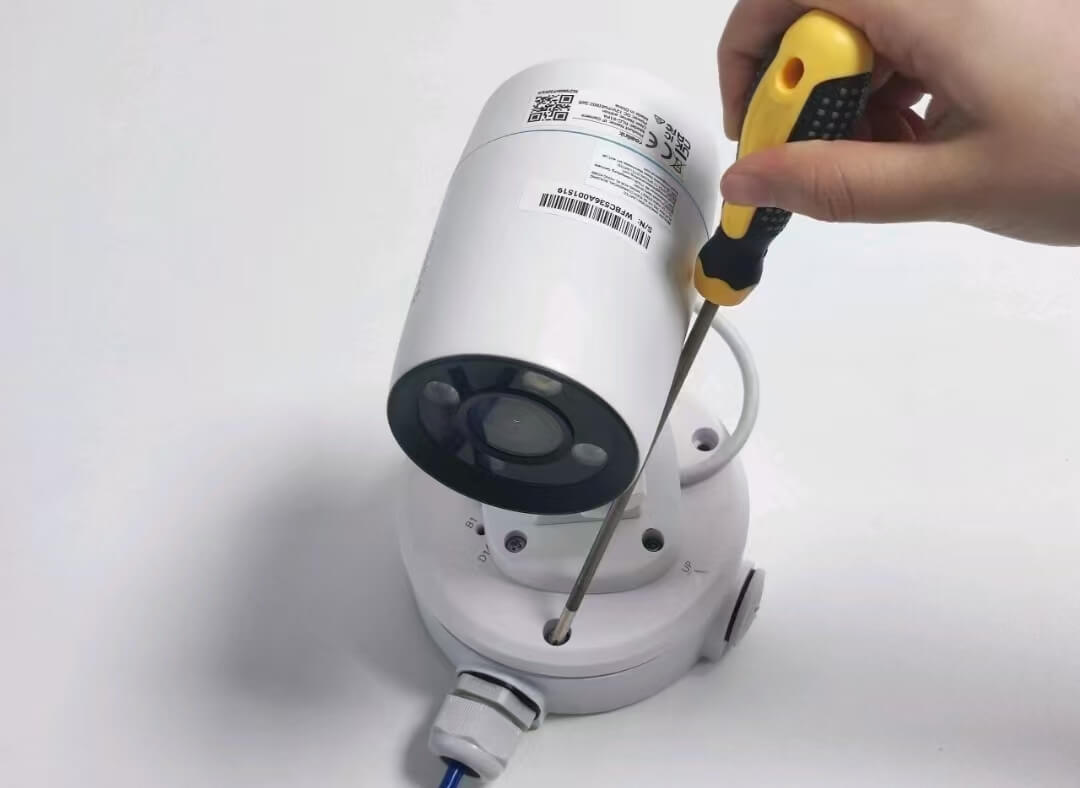

    tighten the cover of the cable gland

    Schritt 4. Kamera einstellen

    Fertig! Sie können nun den Kamerawinkel einstellen, um das beste Sichtfeld zu erreichen, und dann den Verstellknopf festziehen, um die Kamera zu sichern.

*Kamera mit D20 Anschlussdose

  • Muster-A: Installation einer Reolink Dome Kamera mit D20 Anschlussdose

    Schritt 1. Basis der Anschlussdose befestigen

    1. Vorbereitung der Anschlussdose: Schrauben Sie die Schrauben an der Frontplatte heraus, um die Frontplatte von der Basis zu trennen. Schrauben Sie dann die Abdeckung der Kabelverschraubung ab.

    Remove front plate unscrew the cover

    2. Kabel verlegen: Führen Sie das Netzwerk-/Stromkabel durch die Kabelverschraubung der Anschlussdose.

    Sie können die wasserdichte Gummidichtung vorübergehend aus der Kabelverschraubung entfernen, um das Durchfädeln des Kabels zu erleichtern.

    Route the network cable

    thread the cable

    3. Löcher bohren: Befestigen Sie die Montagevorlage an einer geeigneten Stelle an der Wand/Decke. Bohren Sie dann Löcher entsprechend der Position auf dem Aufkleber mit einem Bohrerbit (nicht im Lieferumfang enthalten).

    Drill holes

    4. Basis befestigen: Befestigen Sie die Anschlussdose mit den Schrauben aus dem Schraubenset der Anschlussdose an Wand/Decke. Bei Bedarf können Sie die mitgelieferten Dübel für zusätzlichen Halt verwenden.

    Secure the base

    Schritt 2. Kamera an der Frontplatte befestigen

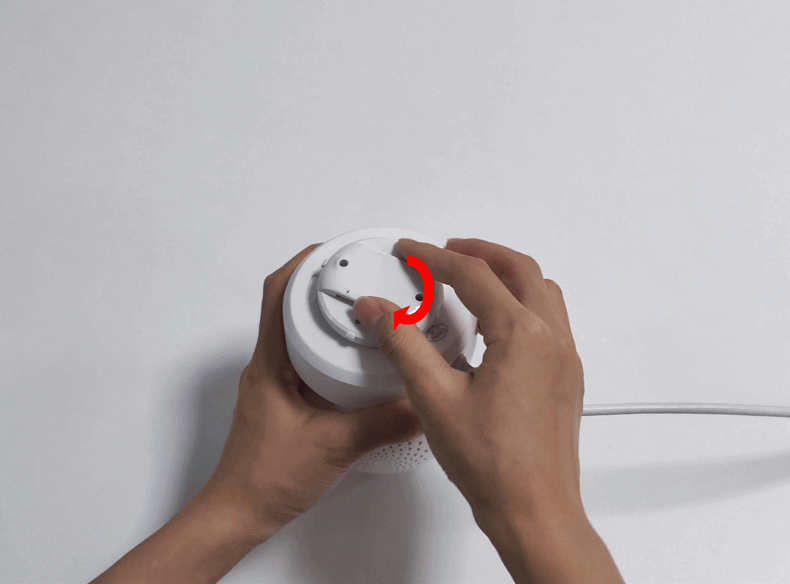

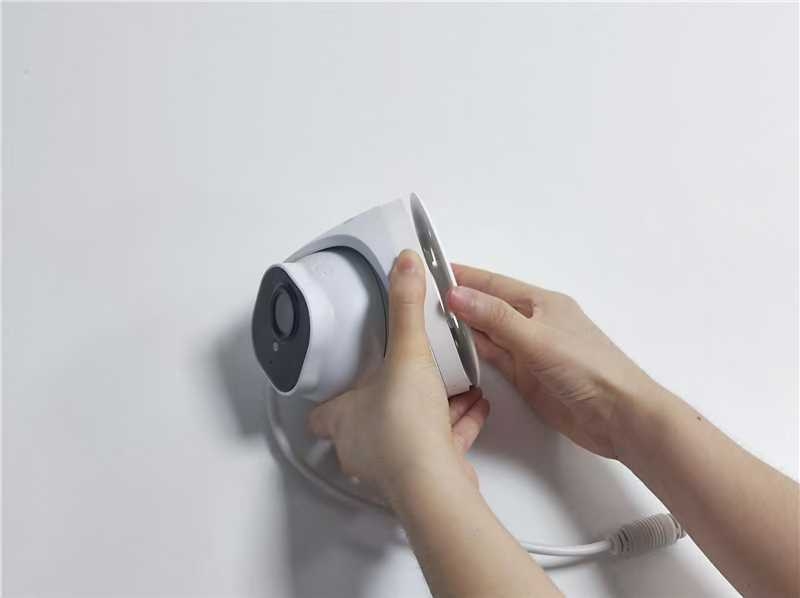

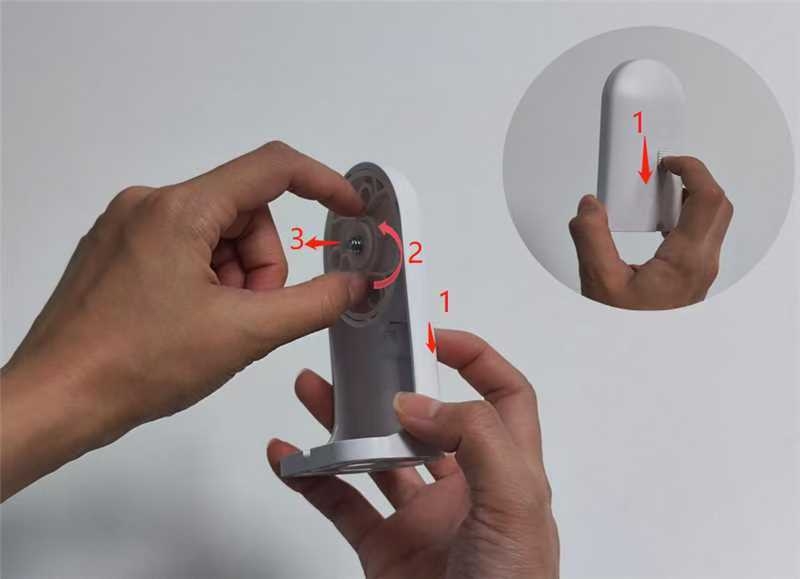

    1. Montageplatte abnehmen: Halten Sie die Basis der Kamera und drehen Sie die Montageplatte der Kamera gegen den Uhrzeigersinn, um sie von der Kamera zu lösen.

    Detach the mounting plate

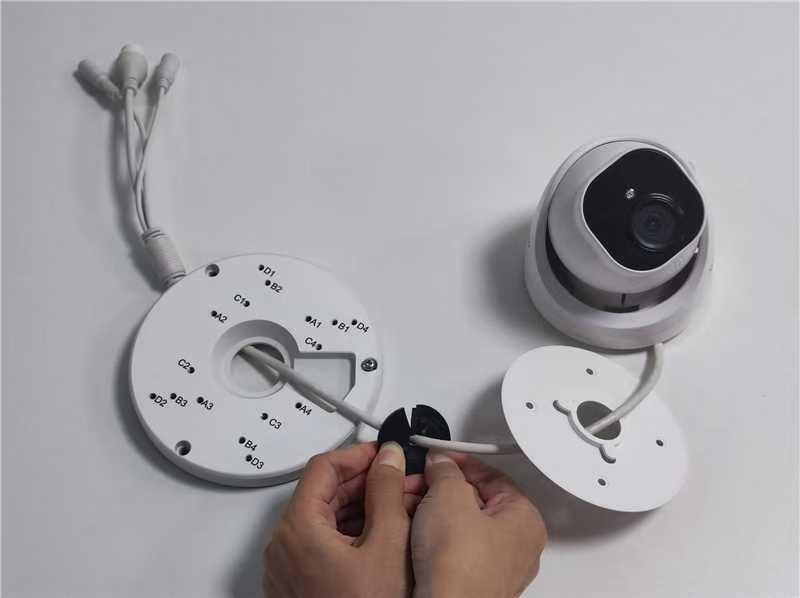

    2. Kabel der Kamera verlegen: Nehmen Sie die Gummidichtung an der Frontplatte heraus. Sie hat einen Schlitz, der geöffnet werden kann, um die Kabel einzuführen. Führen Sie dann die Kabel der Kamera durch die Kabeleinführung an der Frontplatte der Anschlussdose.

    Route the tail cable

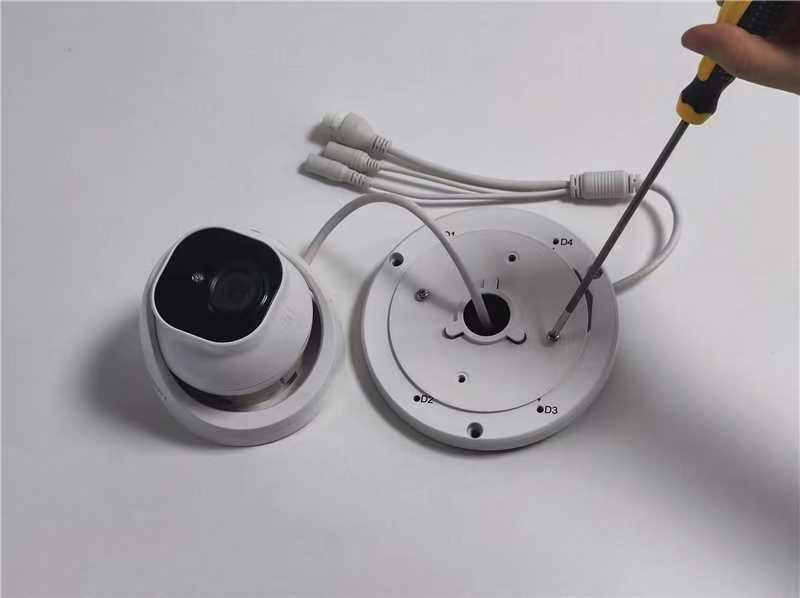

    3. Montageplatte befestigen: Setzen Sie die Gummidichtung wieder in die Kabeleinführung ein. Befestigen Sie dann die Montageplatte mit den Schrauben am entsprechenden Montage-Muster-A der Anschlussdose.

    Secure mounting plate

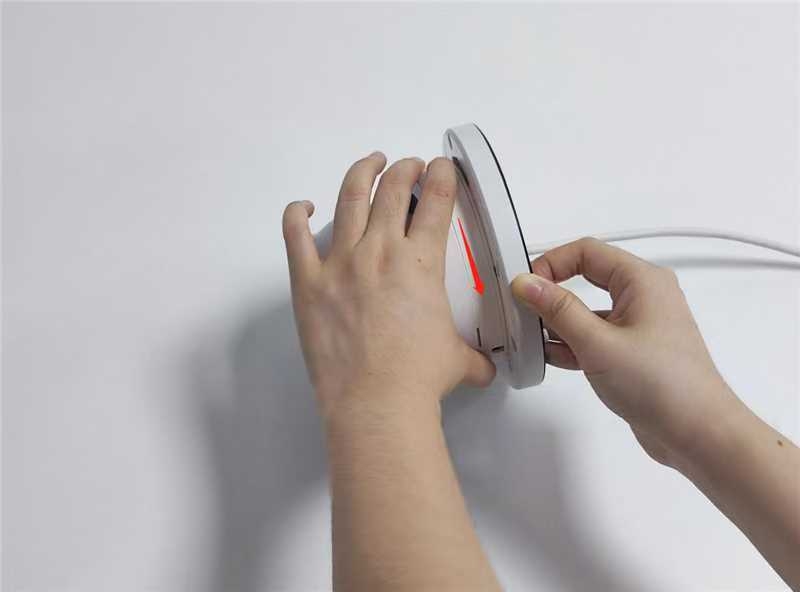

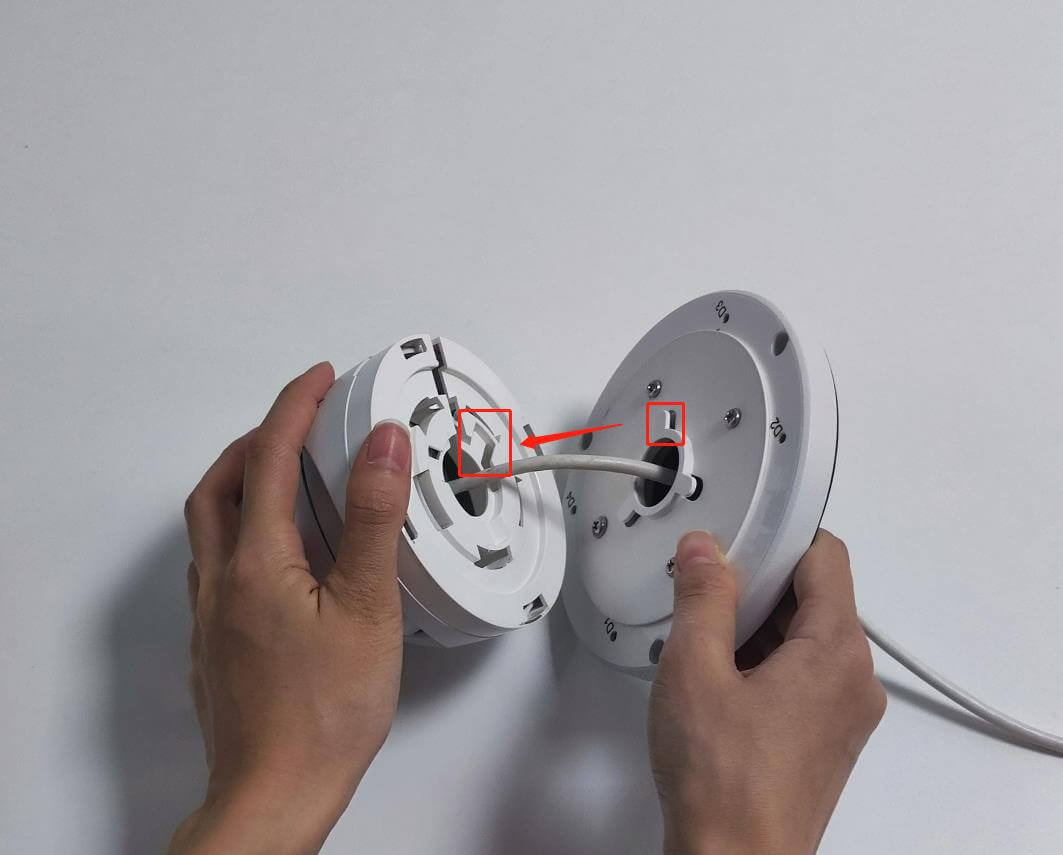

    4. Kamera befestigen: Richten Sie die Nut an der Unterseite der Kamera an der Erhebung der Montageplatte aus, drehen Sie dann die Kamerabasis gegen den Uhrzeigersinn, um sie an der Montageplatte und der Anschlussdose zu fixieren.

    Secure the camera

    fix it on the mounting plate

    Schritt 3. Frontplatte befestigen

    1. Kabel anschließen: Schließen Sie die Stromversorgung und das Netzwerkkabel entsprechend Ihren Anforderungen an.

    Connect the power supply

    2. Kabel ordnen: Ordnen Sie die Kabel und legen Sie sie in die Anschlussdose.

    Tidy the cables

    3. Frontplatte befestigen: Befestigen Sie die Frontplatte mit Schrauben an der Basis der Anschlussdose. Ziehen Sie dann die Abdeckung der Kabelverschraubung fest.

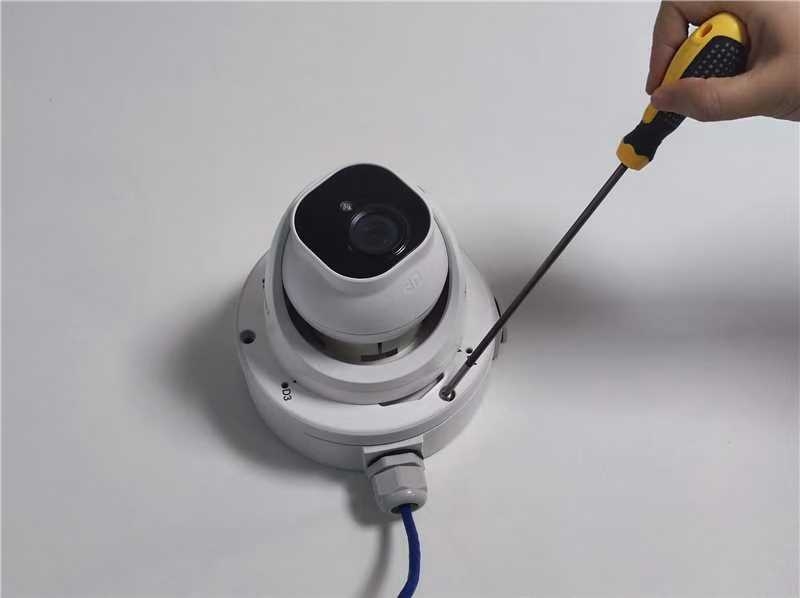

    tighten the cover of cable gland

    Schritt 4. Kamera einstellen

    Fertig! Sie können das Gehäuse und den Kamerakörper manuell drehen, um den Überwachungswinkel der Kamera einzustellen.

  • Muster-B/F: Installation einer Reolink vandalismussicheren Kamera mit D20 Anschlussdose

    Schritt 1. Kabel der Kamera durch die Frontplatte führen

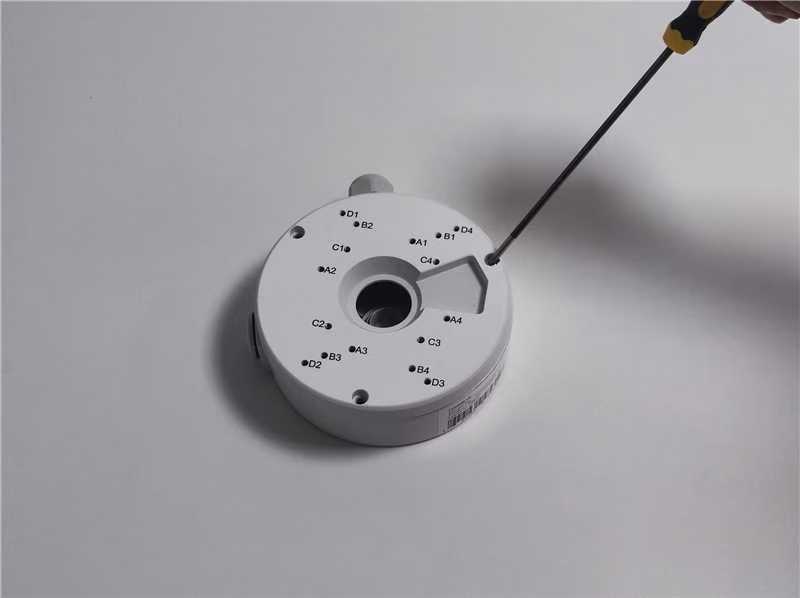

    1. Frontplatte entfernen: Schrauben Sie die Schrauben an der Frontplatte heraus, um die Frontplatte von der Basis zu trennen.

    Remove front plate

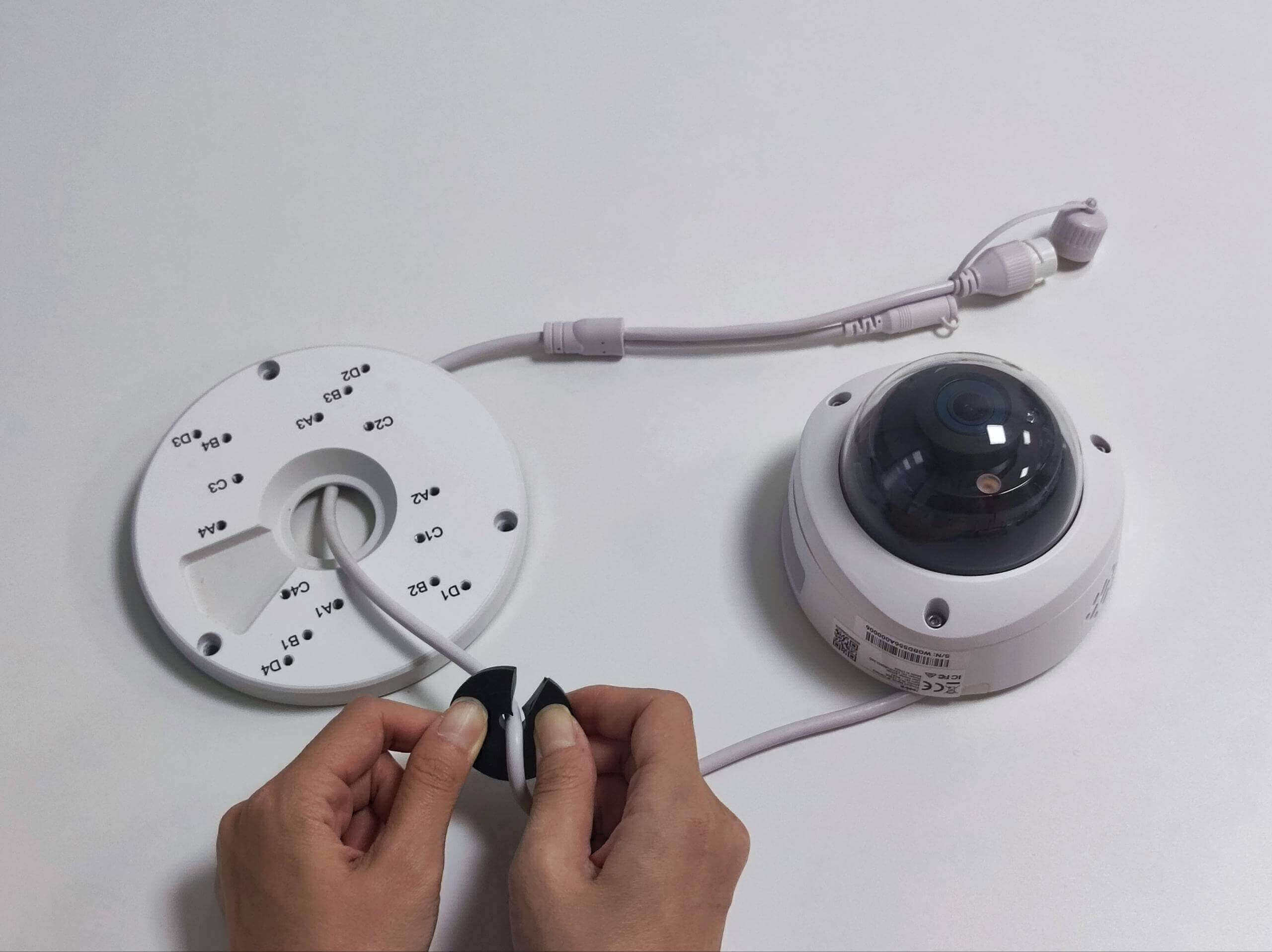

    2. Anschlusskabel verlegen: Nehmen Sie die Gummidichtung an der Frontplatte heraus. Sie hat einen Schlitz, der geöffnet werden kann, um die Kabel einzuführen. Führen Sie dann die Kabel der Kamera durch die Kabeleinführung an der Frontplatte der Anschlussdose.

    Setzen Sie dann die Gummidichtung wieder in die Kabeleinführung ein.

    route tail cables

    Schritt 2. Basis der Anschlussdose befestigen

    1. Löcher bohren: Befestigen Sie die Montagevorlage an einer geeigneten Stelle an der Wand/Decke. Bohren Sie dann Löcher entsprechend der Position auf dem Aufkleber mit einem Bohrerbit (nicht im Lieferumfang enthalten).

    Wichtiger Hinweis: Die Ausrichtung der Basis der Anschlussdose darf nicht willkürlich gewählt werden.

    Die Kamera ist an einem bestimmten Winkel auf der Frontplatte der Anschlussdose befestigt, daher muss die Anschlussdose im entsprechenden Winkel installiert werden, um eine korrekte Ausrichtung zu gewährleisten. Wird dies nicht beachtet, kann die Kamera in einem unerwünschten Winkel installiert werden.

    Prüfen Sie daher vor dem Bohren der Löcher für die Basis der Anschlussdose den benötigten Kamerawinkel und befestigen Sie die Montagevorlage entsprechend.

    Um den Winkel des Kameraobjektivs einzustellen, beachten Sie bitte Wie man Reolink vandalismussichere Kameras installiert

    Drill holes

    2. Kabel verlegen: Schrauben Sie die Abdeckung der Kabelverschraubung ab.

    unscrew the cover

    Führen Sie das Netzwerk-/Stromkabel durch die Kabelverschraubung der Anschlussdose. Sie können die wasserdichte Gummidichtung vorübergehend aus der Kabelverschraubung entfernen, um das Durchfädeln des Kabels zu erleichtern.

    Route the network cable

    thread the cable

    3. Basis befestigen: Befestigen Sie die Anschlussdose mit den Schrauben aus dem Schraubenset der Anschlussdose an Wand/Decke. Bei Bedarf können Sie die mitgelieferten Dübel für zusätzlichen Halt verwenden.

    Secure the base

    Schritt 3. Frontplatte befestigen

    1. Kabel anschließen: Schließen Sie die Stromversorgung und das Netzwerkkabel entsprechend Ihren Anforderungen an.

    Connect the power supply

    2. Kabel ordnen: Ordnen Sie die Kabel und legen Sie sie in die Anschlussdose.

    Tidy the cables

    3. Frontplatte befestigen: Befestigen Sie die Frontplatte mit Schrauben an der Basis. Ziehen Sie dann die Abdeckung der Kabelverschraubung fest.

    Hinweis: Bitte befestigen Sie die Kamera erst nach diesem Schritt an der Frontplatte, da die Kamera sonst die Schraubenlöcher für die Frontplattenbefestigung blockieren und ein sicheres Anbringen verhindern könnte.

    Secure the front plate to base

    Schritt 4. Kamera befestigen

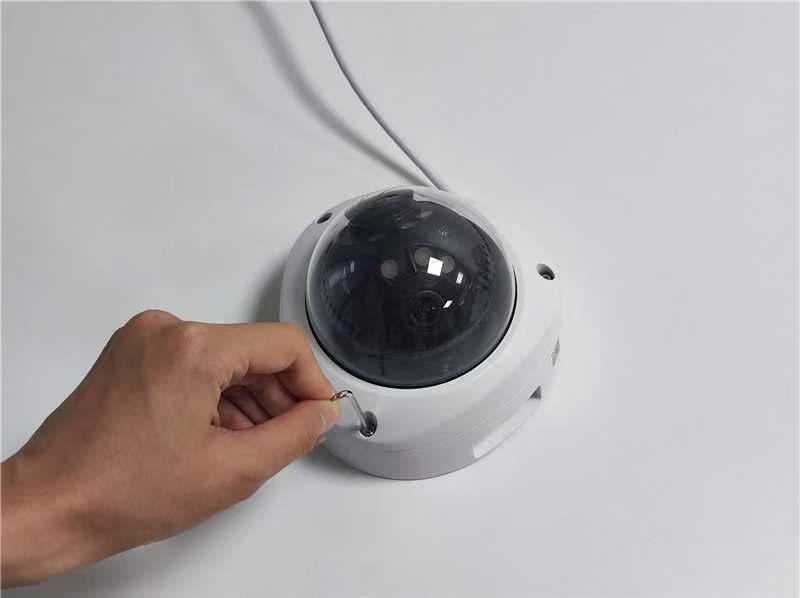

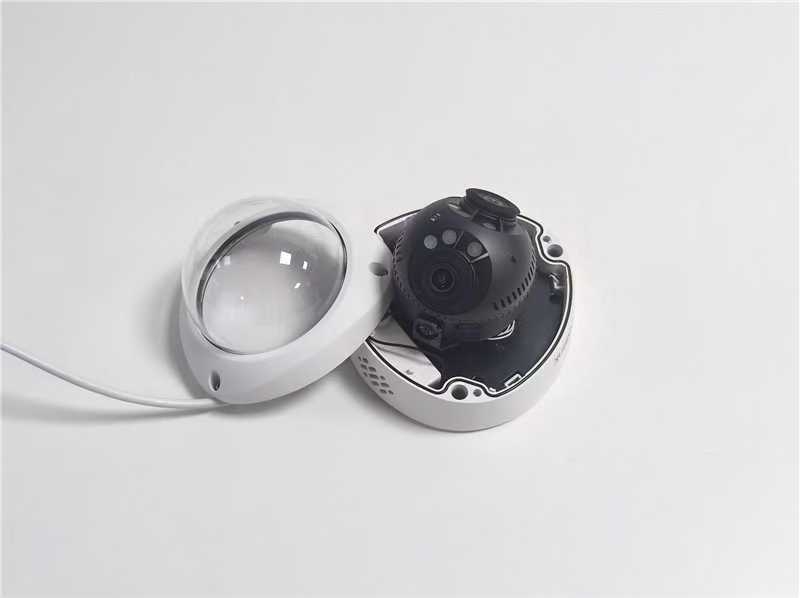

    1. Glasabdeckung entfernen: Entfernen Sie die Schrauben, die die Glasabdeckung der Kamera mit einem Inbusschlüssel befestigen.

    Remove the glass cover hexagonal screwdriver

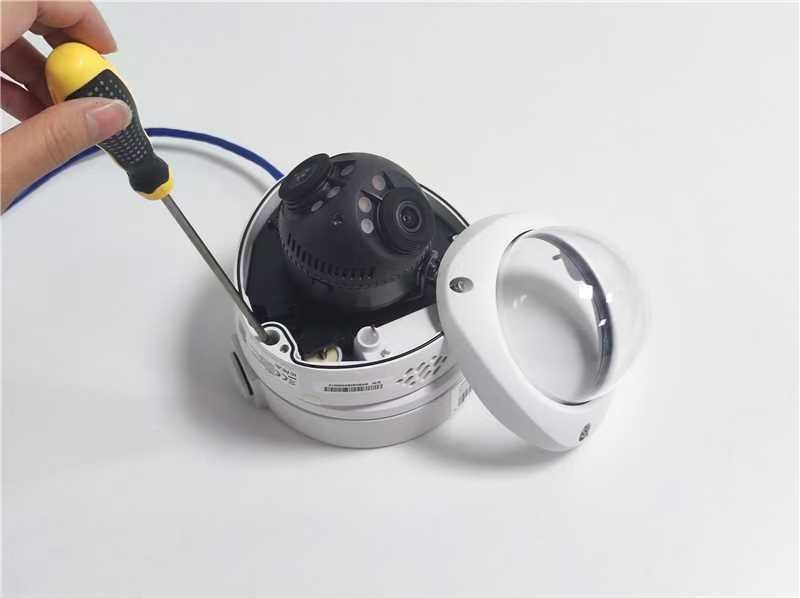

    2. Kamera befestigen: Stellen Sie sicher, dass die Nuten an der Frontplatte der Anschlussdose und der Kabelausgang der Kamera ausgerichtet sind. Befestigen Sie dann die Kamera mit Schrauben am entsprechenden Montage-Muster der Anschlussdose.

    secure the camera to corresponding mounting hole

    secure the camera to hole

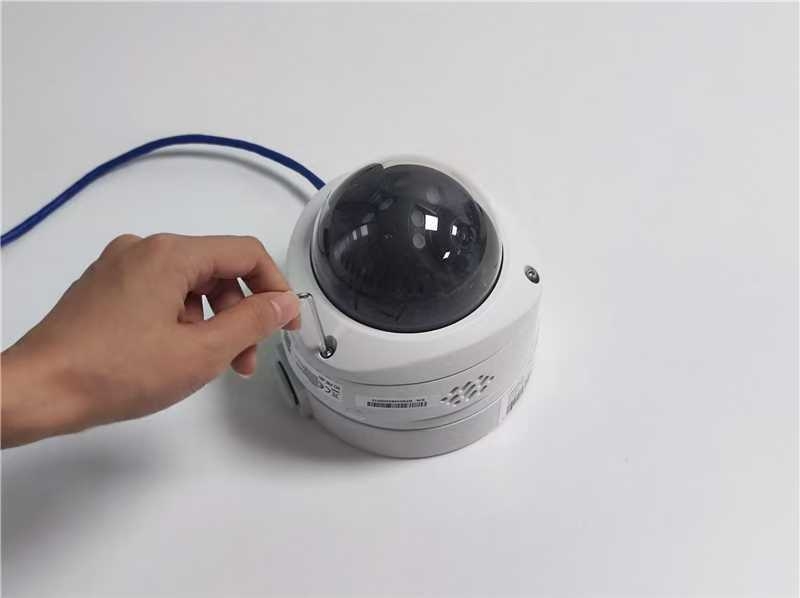

    3. Glasabdeckung wieder anbringen: Befestigen Sie die Glasabdeckung der Kamera wieder. Fertig!

    Install the glass cover back

  • Muster-C: Installation einer Reolink E1 Outdoor Serie Kamera mit D20 Anschlussdose

    Schritt 1. Kamera an der Frontplatte befestigen

    1. Montageplatte abnehmen: Ziehen Sie mit dem Fingertipp den Knopf an der Kamerahalterung nach unten, während Sie mit der anderen Hand die Montageplatte gegen den Uhrzeigersinn drehen und aus der Halterung herausnehmen.

    Take down the mounting plate

    2. Kamera an der Montageplatte befestigen: Richten Sie den Stift an der Montageplatte am Gewindeloch der Kamera aus, halten Sie die Kamerabasis und schrauben Sie die Montageplatte im Uhrzeigersinn fest zusammen.

    Screw camera to the mounting plate

    3. Frontplatte entfernen: Schrauben Sie die Schrauben an der Frontplatte heraus, um die Frontplatte von der Basis zu trennen.

    Remove front plate

    4. Kabel der Kamera verlegen: Führen Sie das Anschlusskabel der Kamera von innen nach außen durch die Kamerahalterung. Nehmen Sie dann die Gummidichtung an der Frontplatte heraus. Sie hat einen Schlitz, der geöffnet werden kann, um die Kabel einzuführen.

    Führen Sie dann die Kabel der Kamera durch die Kabeleinführung an der Frontplatte der Anschlussdose.

    Setzen Sie dann die Gummidichtung wieder in die Kabeleinführung ein.

    Route the tail cables

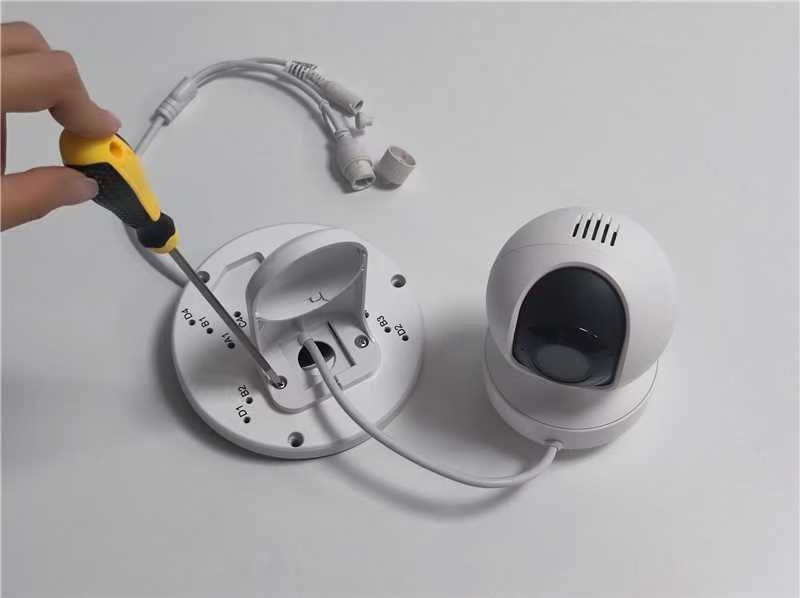

    5. Halterung befestigen: Befestigen Sie die Kamerahalterung mit Schrauben am entsprechenden Montage-Muster-C der Anschlussdose. Hinweis: Das Kabelloch an der Halterung sollte mit der Kabeleinführung an der Frontplatte ausgerichtet sein, damit das Anschlusskabel problemlos hindurchgeführt werden kann.

    Secure the security bracket

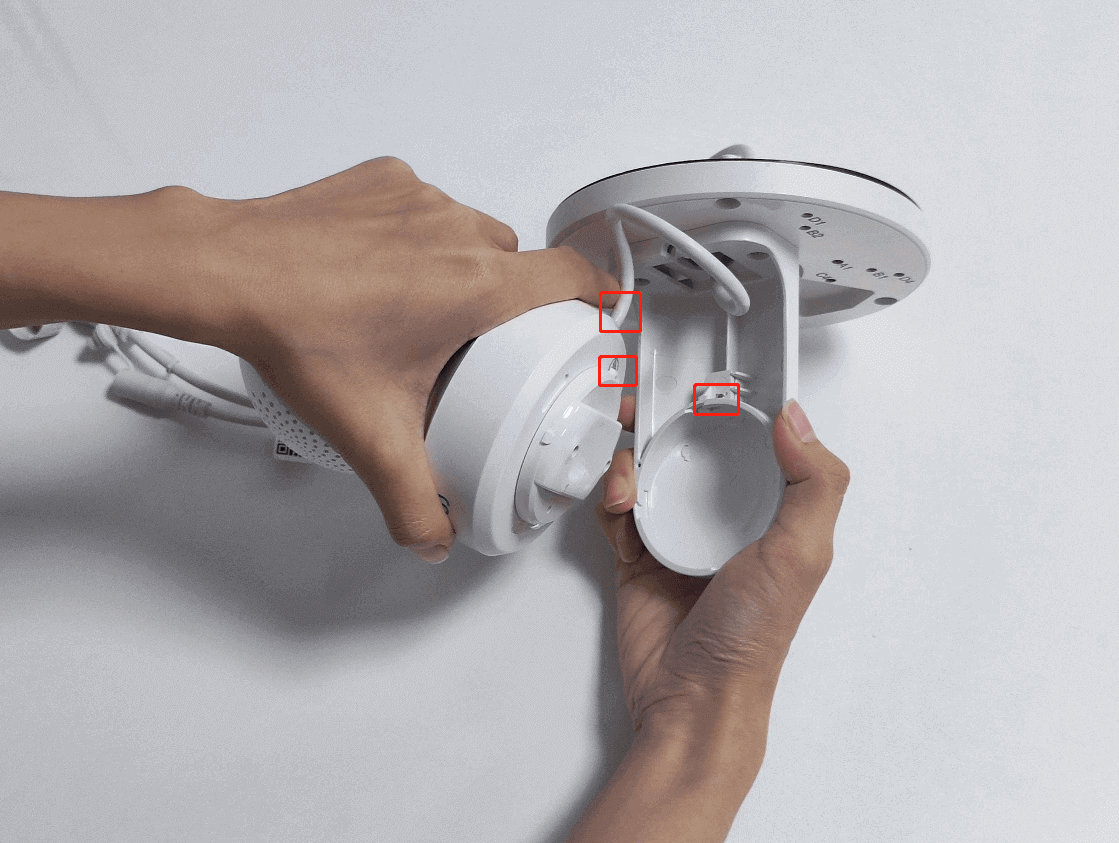

    6. Kamera befestigen: Richten Sie die Halterung perfekt an der Montageplatte aus. Halten Sie dann die Kamerabasis und drehen Sie sie gegen den Uhrzeigersinn, bis Sie ein leichtes Klickgeräusch hören, das bedeutet, dass Kamera und Halterung korrekt zusammengehalten werden.

    Hinweis: Um sicherzustellen, dass das Anschlusskabel der Kamera direkt mit der Kabeleinführung der Anschlussdose ausgerichtet ist, richten Sie die Erhebung an der Montageplatte, die dem Kabel am nächsten ist, an der entsprechenden Nut an der Halterung nahe der Kabeleinführung aus, sodass das Kabel den kürzest möglichen Weg durch das Loch nimmt.

    Align the bracket into the security mount

    Schritt 2. Basis der Anschlussdose befestigen

    1. Löcher bohren: Befestigen Sie die Montagevorlage an einer geeigneten Stelle an der Wand/Decke. Bohren Sie dann Löcher entsprechend der Position auf dem Aufkleber mit einem Bohrerbit (nicht im Lieferumfang enthalten).

    Wichtiger Hinweis: Die Ausrichtung der Basis der Anschlussdose darf nicht willkürlich gewählt werden.

    Die Halterung der Kamera ist an einem bestimmten Winkel auf der Frontplatte der Anschlussdose befestigt, daher muss die Anschlussdose im entsprechenden Winkel installiert werden, um eine korrekte Ausrichtung zu gewährleisten. Wird dies nicht beachtet, kann die Kamera in einem unerwünschten Winkel installiert werden.

    Prüfen Sie daher vor dem Bohren der Löcher für die Basis der Anschlussdose den benötigten Kamerawinkel und befestigen Sie die Montagevorlage entsprechend.

    Drill holes

    2. Kabel verlegen: Schrauben Sie die Abdeckung der Kabelverschraubung ab.

    unscrew the cover

    Führen Sie das Netzwerk-/Stromkabel durch die Kabelverschraubung der Anschlussdose. Sie können die wasserdichte Gummidichtung vorübergehend aus der Kabelverschraubung entfernen, um das Durchfädeln des Kabels zu erleichtern.

    Route the network cable

    thread the cable

    3. Basis befestigen: Befestigen Sie die Anschlussdose mit den Schrauben aus dem Schraubenset der Anschlussdose an Wand/Decke. Bei Bedarf können Sie die mitgelieferten Dübel für zusätzlichen Halt verwenden.

    Secure the base

    Schritt 3. Frontplatte befestigen

    1. Kabel anschließen: Schließen Sie die Stromversorgung und das Netzwerkkabel entsprechend Ihren Anforderungen an.

    Connect the power supply

    2. Kabel ordnen: Ordnen Sie die Kabel und legen Sie sie in die Anschlussdose. Ziehen Sie dann die Abdeckung der Kabelverschraubung fest.

    Tidy the cables

    3. Frontplatte befestigen: Befestigen Sie die Frontplatte mit Schrauben an der Basis der Anschlussdose.

    tighten cover

    Schritt 4. Kamera einstellen

    Fertig! Sie können das Gehäuse und das Objektiv der Kamera manuell drehen, um den Überwachungswinkel einzustellen.

  • Muster-D/E: Installation der Reolink RLC-823A, RLC-823A 16X, RLC-523WA Kamera mit D20 Anschlussdose

    Schritt 1. Basis der Anschlussdose befestigen

    1. Löcher bohren: Befestigen Sie die Montagevorlage an einer geeigneten Stelle an der Wand. Bohren Sie dann Löcher entsprechend der Position auf dem Aufkleber mit einem Bohrerbit (nicht im Lieferumfang enthalten).

    Wichtiger Hinweis: Die Ausrichtung der Basis der Anschlussdose darf nicht willkürlich gewählt werden.

    Die Halterung der Kamera ist an einem bestimmten Winkel auf der Frontplatte der Anschlussdose befestigt, daher muss die Anschlussdose im entsprechenden Winkel installiert werden, um eine korrekte Ausrichtung zu gewährleisten. Wird dies nicht beachtet, kann die Kamera in einem unerwünschten Winkel installiert werden.

    Prüfen Sie daher vor dem Bohren der Löcher für die Basis der Anschlussdose den benötigten Kamerawinkel und befestigen Sie die Montagevorlage entsprechend.

    Drill holes

    2. Vorbereitung der Anschlussdose: Schrauben Sie die Schrauben an der Frontplatte heraus, um die Frontplatte von der Basis zu trennen. Schrauben Sie dann die Abdeckung der Kabelverschraubung ab.

    Remove the front plate unscrew the cover

    3. Kabel verlegen: Führen Sie das Netzwerk-/Stromkabel durch die Kabelverschraubung der Anschlussdose. Sie können die wasserdichte Gummidichtung vorübergehend aus der Kabelverschraubung entfernen, um das Durchfädeln des Kabels zu erleichtern.

    Route the network cable

    thread the cable

    4. Basis befestigen: Befestigen Sie die Anschlussdose mit den Schrauben aus dem Schraubenset der Anschlussdose an Wand/Decke. Bei Bedarf können Sie die mitgelieferten Dübel für zusätzlichen Halt verwenden.

    Secure the base

    Schritt 2. Kamera befestigen

    1. Kabel der Kamera verlegen: Nehmen Sie die Gummidichtung an der Frontplatte heraus. Sie hat einen Schlitz, der geöffnet werden kann, um die Kabel einzuführen. Führen Sie dann die Kabel der Kamera durch die Kabeleinführung an der Frontplatte der Anschlussdose.

    Setzen Sie dann die Gummidichtung wieder in die Kabeleinführung ein.

    plug rubber seal back

    2. Kabel anschließen: Schließen Sie die Stromversorgung und das Netzwerkkabel entsprechend Ihren Anforderungen an.

    Connect the power supply

    3. Kabel ordnen: Ordnen Sie die Kabel und legen Sie sie in die Anschlussdose.

    Tidy the cables

    4. Frontplatte befestigen: Befestigen Sie die Frontplatte mit Schrauben. Ziehen Sie dann die Abdeckung der Kabelverschraubung fest.

    Hinweis: Bitte befestigen Sie die Kamera erst nach diesem Schritt an der Frontplatte, da die Kamera sonst die Schraubenlöcher für die Frontplattenbefestigung blockieren und ein sicheres Anbringen verhindern könnte.

    the front plate

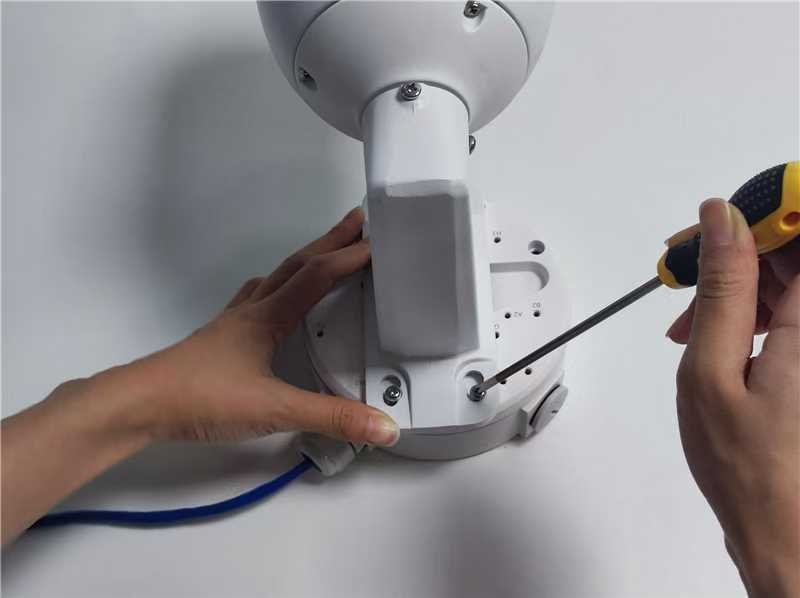

    5. Kamera befestigen: Befestigen Sie die Kamera mit Schrauben am entsprechenden Montage-Muster der Anschlussdose.

    Setzen Sie zwei Schrauben in die oberen beiden Löcher ein und hängen Sie die Halterung daran ein. Setzen Sie dann zwei weitere Schrauben in die unteren beiden Löcher ein, um die Halterung zu sichern.

    Install two screws

    Schritt 3. Kamera einstellen

    Fertig! Sie können den Winkel des Kameraobjektivs manuell oder über die Reolink-Software einstellen. Wie man die Reolink Schwenk-/Neige-/Zoom-Funktion verwendet

Zusammenfassend bietet dieser Artikel eine detaillierte Anleitung zu den Anschlussdosen B10 und D20, hilft Ihnen, deren Vorteile zu verstehen, wie Sie das richtige Modell auswählen und den Installationsprozess für verschiedene Kameras durchführen. Durch das Lesen dieser Anleitung erhalten Sie klare Einblicke, wie Sie Ihre Kamerakabel effizient organisieren und schützen, um eine ordentliche und zuverlässige Überwachungsanlage zu gewährleisten.
