Umfassender Leitfaden zum Reolink Perimeterschutz und zur intelligenten Ereigniserkennung

Die Perimeterschutzfunktionen von Reolink, einschließlich Linienüberschreitung, Bereichseinbruch und Bereichsverweilen-Alarme, zusammen mit der intelligenten Ereigniserkennung wie Objektentfernung und Vergessenes Objekt, revolutionieren die Sicherheitsüberwachung. Dieser Leitfaden führt Sie durch diese Funktionen und bietet Schritt-für-Schritt-Anleitungen, um das Beste aus Ihrem Reolink-Überwachungssystem herauszuholen.

Inhaltsverzeichnis

1. Unterstützte Modelle
2. Einführung in Perimeterschutz- und intelligente Ereigniserkennungsfunktionen
3. Einrichtung von Perimeterschutz und intelligenter Ereigniserkennung
4. Einrichtung von Alarmaktionen

1. Unterstützte Modelle

2. Einführung in Perimeterschutz- und intelligente Ereigniserkennungsfunktionen

2.1 Konzept der Perimeterschutz-Erkennungsfunktion

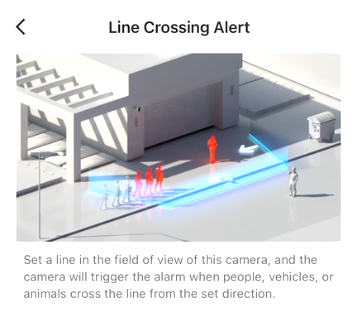

• Linienüberschreitungsalarm

  Wird verwendet, um Aktivitäten in der Nähe der Grenze eines definierten Bereichs zu erkennen. Wenn die Kamera
  ein Ziel erkennt, das die Grenze in den definierten Bereich überschreitet, löst sie einen Alarm aus, z. B. Aufnahme, Senden von
  Push-Benachrichtigungen oder andere Alarmaktionen.

  Diese Funktion wird hauptsächlich verwendet, um unbefugtes Betreten bestimmter Bereiche zu verhindern, wie z. B.
  private Höfe oder Garagen.

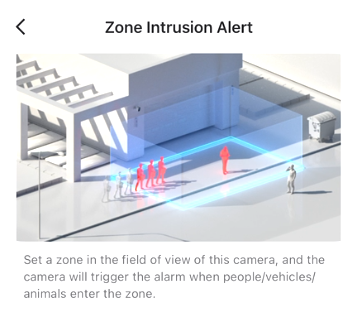

• Bereichseinbruch-Alarm

  Wird verwendet, um die Anwesenheit oder Bewegung von Objekten oder Personen innerhalb eines bestimmten Bereichs zu erkennen.
  Benutzer können eine Erkennungszone innerhalb der Überwachung auswählen. Wenn ein Ziel diese Zone betritt oder sich darin bewegt,
  wird ein Alarm ausgelöst.

  Diese Funktion wird häufig verwendet, um kritische Bereiche wie Lagerhäuser, Geschäfte und
  öffentliche Plätze zu überwachen, um potenzielle Einbrüche oder verdächtige Aktivitäten zu identifizieren.

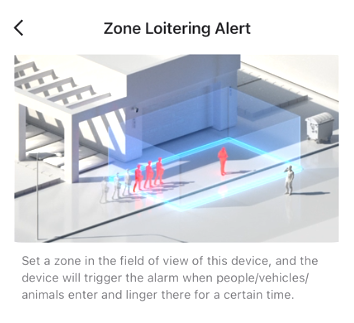

• Bereichsverweilen-Alarm

  Überwacht einen festgelegten Bereich und löst einen Alarm aus, wenn sich eine Person, ein Fahrzeug oder ein Objekt
  für eine längere Zeit im Bereich aufhält, was als Verweilen betrachtet wird.

  Diese Funktion wird oft in der Sicherheitsüberwachung, im Gesundheitswesen und in der Altenpflege eingesetzt, um
  potenziell abnormales Verhalten oder Situationen zu erkennen, die Aufmerksamkeit erfordern.

Begriffliche Unterschiede

1. Unterschied zwischen Linienüberschreitung und Bereichseinbruch:

2. Unterschiede zwischen Bereichseinbruch und Bereichsverweilen:

2.2 Konzept der intelligenten Ereigniserkennungsfunktion

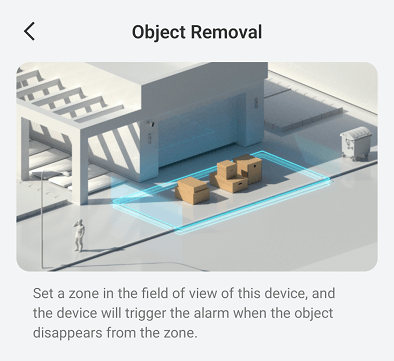

• Objektentfernung (Beta)

  Dient zur Überwachung, ob ein Gegenstand innerhalb eines festgelegten Bereichs entfernt wurde. Wenn ein Objekt entfernt wird, können relevante Personen schnell auf unerwartete Situationen reagieren und potenzielle Verluste reduzieren. Diese Funktion wird häufig in Szenarien wie Museen verwendet, in denen Objekte streng überwacht werden müssen.

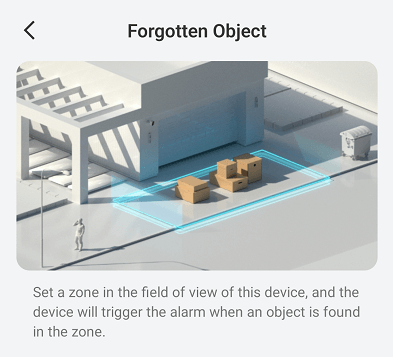

• Vergessenes Objekt (Beta):

  Dient dazu zu erkennen, ob ein Gegenstand innerhalb eines festgelegten Bereichs zurückgelassen wurde. Wenn ein vergessenes Objekt erkannt wird, können relevante Personen die Situation umgehend bearbeiten und geeignete Maßnahmen ergreifen.


2.3 Praktische Anwendungsszenarien

3. Einrichtung von Perimeterschutz und intelligenter Ereigniserkennung

• Über die Reolink App

  Gilt für: All devices that support Perimeter Protection and Smart Event Detection.

  Schritt 1: Rufen Sie die Erkennungs-Alarm-Oberfläche der Kamera auf

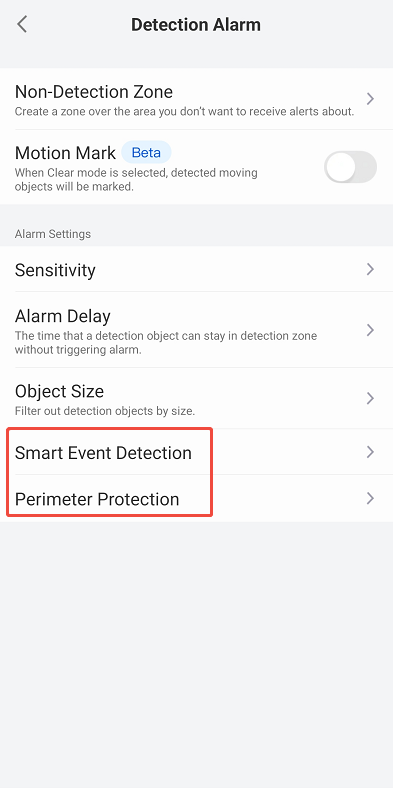

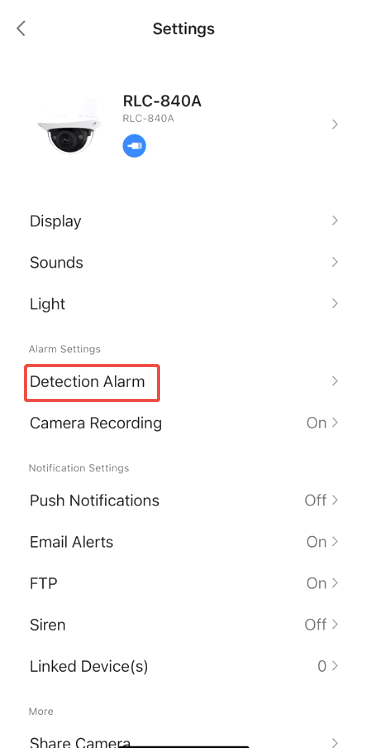

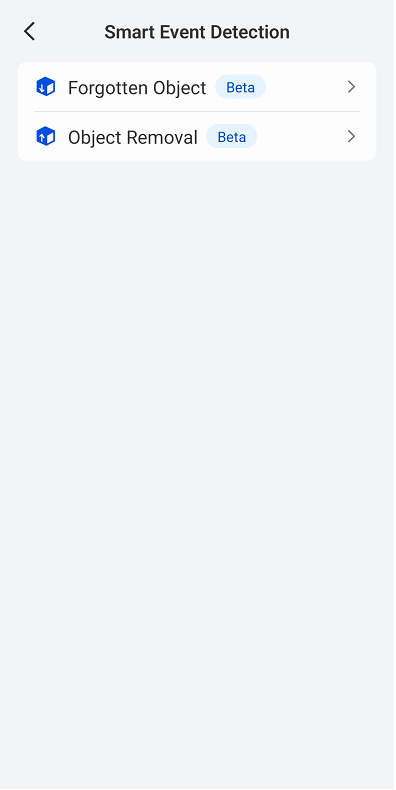

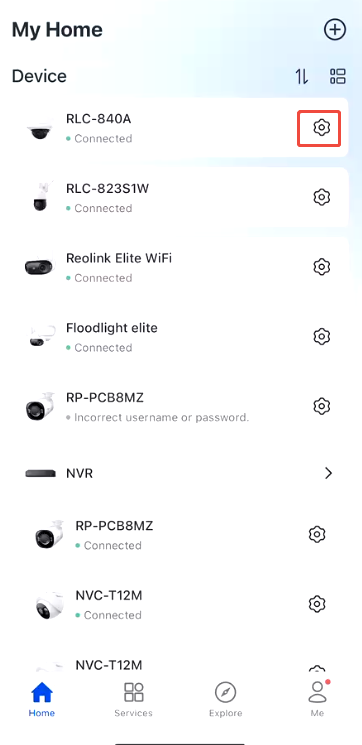

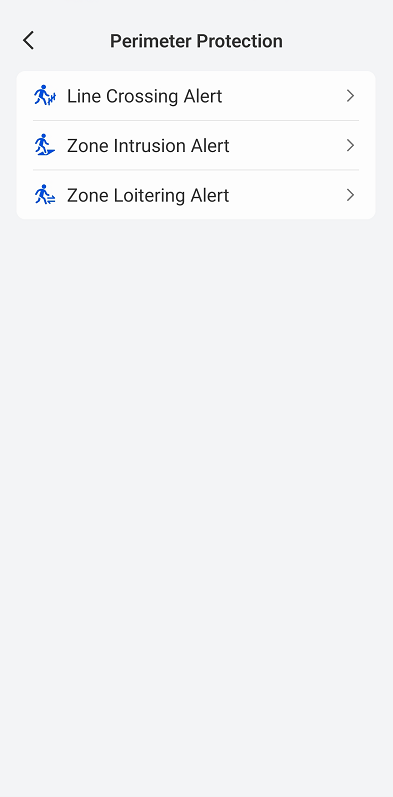

  Tippen Sie auf Einstellungen > Erkennungsalarm > Perimeterschutz / Intelligente Ereigniserkennung.

  Hier nehmen wir die Einzelkamera als Beispiel. Für NVR- und Home-Hub-Nutzer finden Sie diese Funktion, indem Sie die Erkennungsalarm-Einstellungen der Kamera aufrufen.



  Hinweis: Nur bestimmte Modelle unterstützen die intelligente Ereigniserkennung.

  Schritt 2: Konfigurieren Sie Perimeterschutz und intelligente Ereigniserkennung

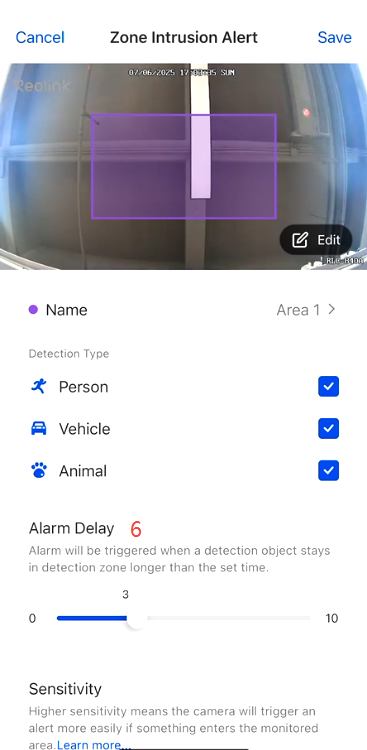

  1. Rufen Sie die entsprechende Alarmoberfläche auf und konfigurieren Sie die Einstellungen.

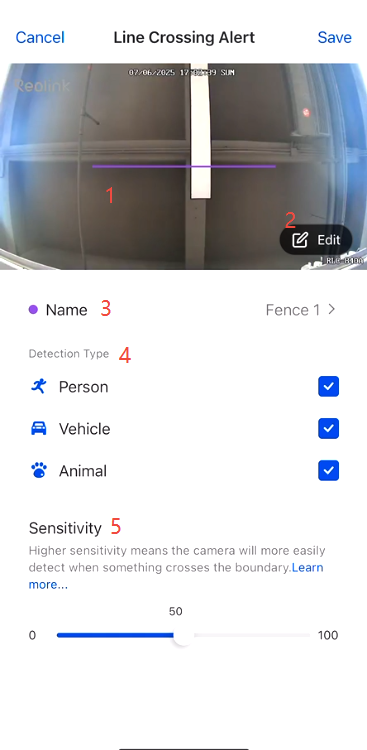

  2. Einführung der Detaileinstellungen
  1) Linie: Dies stellt die virtuelle Linie oder den Bereich für Einbruch/Verweilen dar.
  2) Bearbeiten: Tippen Sie, um die Länge, Form des intelligenten Ereignisses und die Überschreitungsrichtung des Linienüberschreitungsalarms zu konfigurieren.
  3) Name: Weisen Sie dem Alarm einen benutzerdefinierten Namen zu.
  4) Erkennungstyp (außer Objektentfernung und Vergessenes Objekt): Wählen Sie die Objekttypen (z. B. Person, Fahrzeug, Tier) aus, die einen Alarm auslösen, wenn sie die Linie überschreiten. Wenn alle ausgewählt sind, erkennt und alarmiert die Kamera bei jedem dieser Objekte, das die Linie in der eingestellten Richtung überschreitet.
  5) Empfindlichkeit:

  Perimeterschutz: Höhere Empfindlichkeit erhöht die Wahrscheinlichkeit, dass Objekte die Grenze überschreiten und erkannt werden.

  Intelligente Ereigniserkennung: Höhere Empfindlichkeit bedeutet, dass weniger auffällige Objekte in der Umgebung leichter erkannt werden.

  6) Alarmverzögerung (alle Alarme außer Linienüberschreitung): Der Alarm wird ausgelöst, wenn ein erfasstes Objekt länger als die eingestellte Zeit im Erkennungsbereich verbleibt.

  7) Objektgröße (nur Objektentfernung / Vergessenes Objekt): Legen Sie die minimale und maximale Objektgröße fest. Alarme werden nicht ausgelöst, wenn das Objekt kleiner als das Minimum oder größer als das Maximum ist. (Dies bezieht sich nur auf die Objektgröße, nicht auf die Position – Positionsänderungen sind normal.)

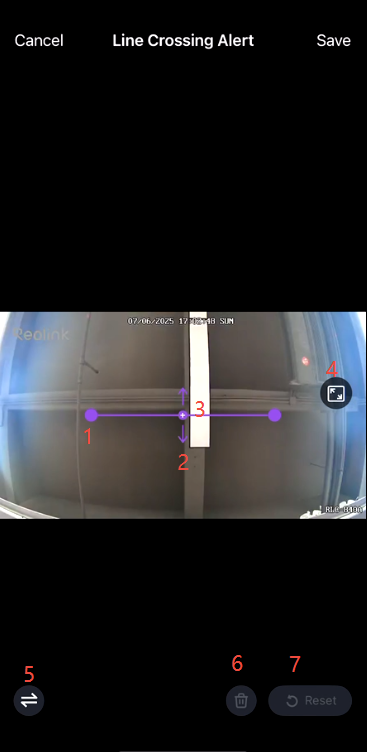

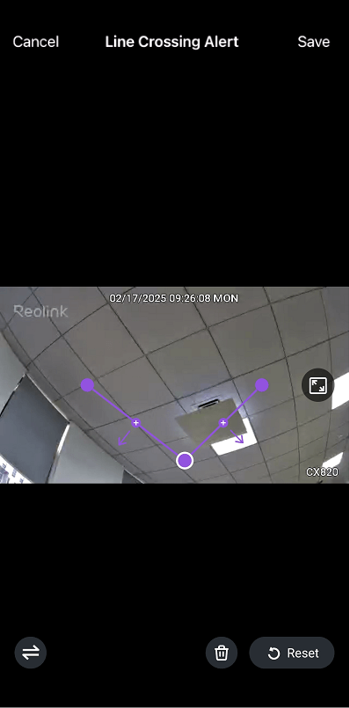

  Tippen Sie auf Bearbeiten, um die Konfiguration aufzurufen (Abbildung 1).

  1) Knoten(●): Tippen und ziehen Sie einen Knoten, um die Linie bei Bedarf zu verlängern oder neu zu positionieren.
  2) Pfeil (→): (Nur beim Linienüberschreitungsalarm verfügbar.) Definiert die Überschreitungsrichtung, die einen Alarm auslöst. Wie in Abbildung 1 gezeigt, löst das Überschreiten der Linie aus beiden Richtungen (oben nach unten oder unten nach oben) einen Alarm aus. Abbildung 2 zeigt ein Szenario, bei dem die Kamera nur das Überschreiten von innen aus dem rechten Winkel nach außen erkennt.
  3) "+"-Button: Fügt weitere Knoten hinzu (Abbildung 2), mit denen Sie den Zaun in rechte Winkel oder andere Formen bringen können, um verschiedene Bereiche anzupassen.
  4) Vergrößern: Ermöglicht die Vollbildanzeige für eine bessere Anpassung.
  5) Überschreitungsrichtung wechseln: (Nur beim Linienüberschreitungsalarm verfügbar.) Wechselt die Erkennungsrichtung (Abbildung 2). Sie können einstellen, dass nur bei Bewegung von innen nach außen, von außen nach innen oder in beiden Richtungen ein Alarm ausgelöst wird.
  6) Papierkorb: Löscht unnötige Punkte. (Hinweis: Linienüberschreitungsalarm benötigt mindestens 2 Punkte, Bereichseinbruch- und Bereichsverweilen-Alarm benötigen mindestens 4 Punkte, die nicht gelöscht werden können.)
  7) Zurücksetzen: Setzt die konfigurierte Linie oder Zone auf den Standard zurück.



  3. Abschluss der Konfiguration
  Nach Abschluss der Konfiguration tippen Sie auf die Schaltfläche Speichern oben rechts, um die Einstellungen anzuwenden.
  Wenn Sie die Konfiguration nicht fortsetzen möchten, tippen Sie oben links auf Abbrechen, um zu beenden.
  Jede intelligente Ereigniserkennung unterstützt bis zu drei Konfigurationen.

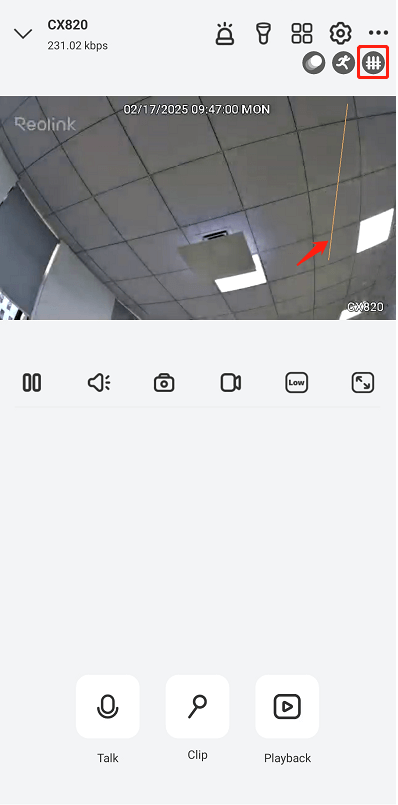

  4. Ereignisanzeige in der Live-Ansicht

  Wenn die Kamera ein Ereignis erkennt, das dem konfigurierten Alarm entspricht, zeigt der Live-Vorschau-Bildschirm kurz den erkannten Alarm (z. B. Linienüberschreitung im Beispiel) zusammen mit dem entsprechenden Ereignistyp-Symbol an.



  5. Löschen eines unerwünschten Perimeterschutz- oder intelligenten Ereigniserkennungsalarms

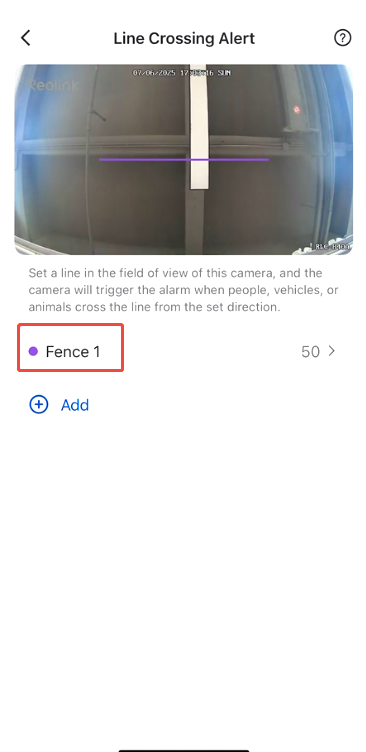

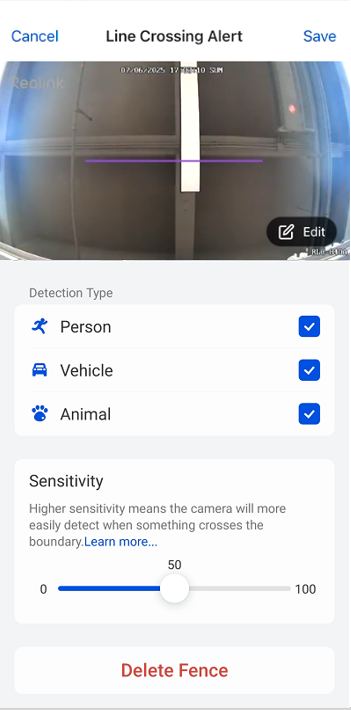

  Gehen Sie zu den Einstellungen für Perimeterschutz / intelligente Ereigniserkennung, wählen Sie das Ereignis aus, das Sie entfernen möchten, scrollen Sie bis zum Ende, tippen Sie auf "Zaun löschen" oder "Zone löschen". Bestätigen Sie die Löschung, wenn Sie dazu aufgefordert werden.



  Schritt 3. Einrichtung von Alarmaktionen

  Nach der Konfiguration von Perimeterschutz / intelligenter Ereigniserkennung richten Sie Alarmaktionen wie Aufnahme, Push-Benachrichtigungen usw. ein.

  • Für die Reolink Professional Serie: Siehe Wie man Überwachungsregeln für Reolink Professional Series Kameras einrichtet.
  • Andere Kameras: Folgen Sie den untenstehenden Schritten.

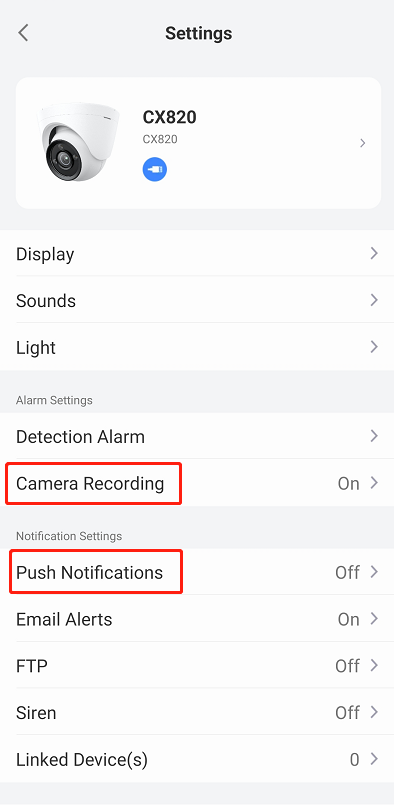

    1. Gehen Sie zu den Kameraeinstellungen und wählen Sie die Alarmaktion aus (z. B. Aufnahme, Push-Benachrichtigungen oder andere unterstützte Aktionen).

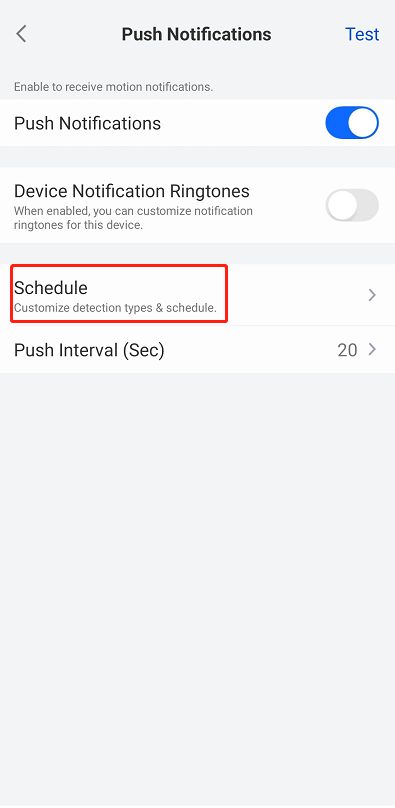

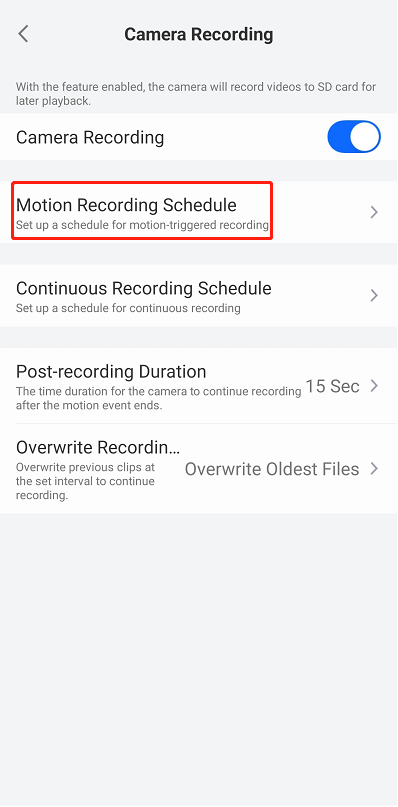

    2. Öffnen Sie die Zeitplaneinstellungen, wählen Sie den Alarmtyp (z. B. Aufnahme oder Push-Benachrichtigungen) und legen Sie die Zeit fest. Jede Alarmaktion hat eigene Zeitplaneinstellungen.

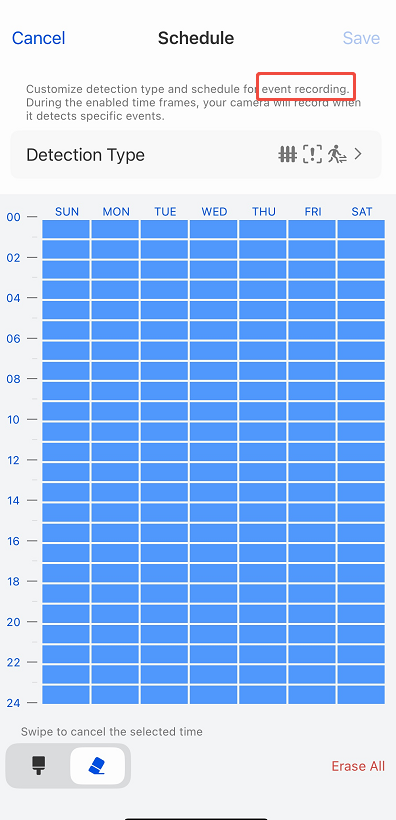

       Aufnahme

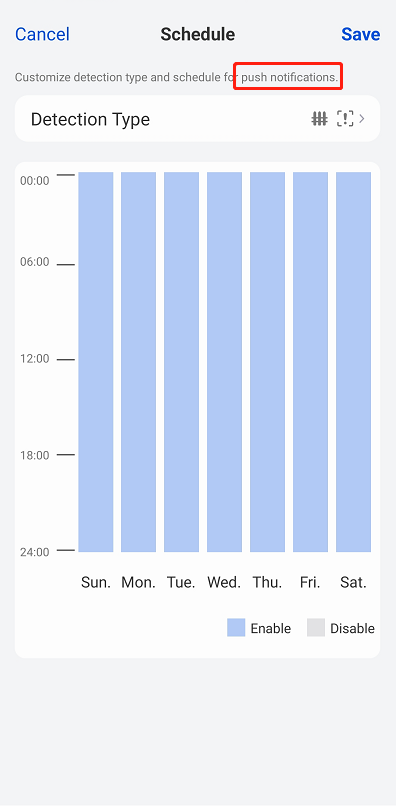

       Push-Benachrichtigungen

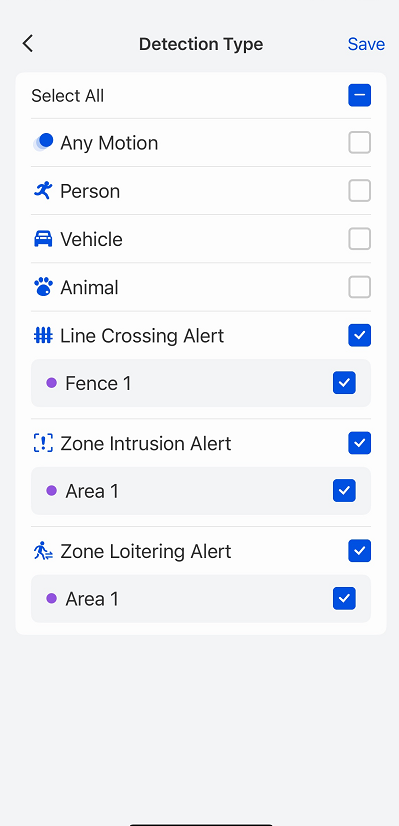

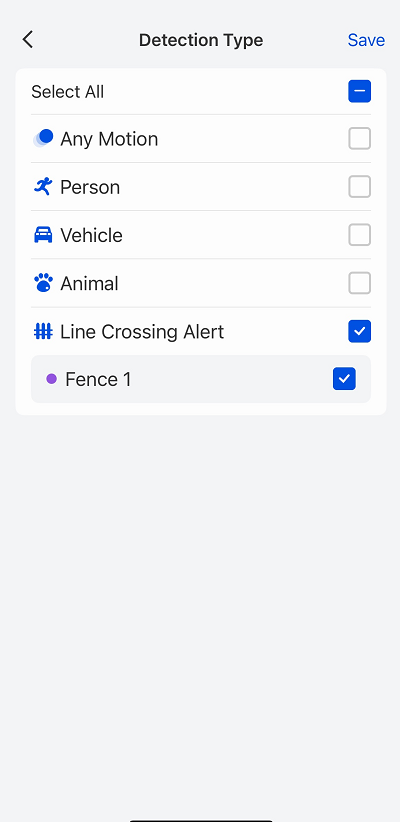

    3. Überprüfen Sie den Erkennungstyp, der die Aktion auslöst, und tippen Sie dann auf Speichern.

       Hinweis: Wenn eine Perimeterschutz- / intelligente Ereigniserkennungsfunktion nicht konfiguriert ist, wird die entsprechende Alarmoption nicht angezeigt. Wenn beispielsweise nur der Linienüberschreitungsalarm eingerichtet ist, erscheint nur diese Option (Abbildung 1). Wenn alle intelligenten Ereignisalarmtypen konfiguriert sind, sind alle Optionen in den Einstellungen sichtbar (Abbildung 2).


       Fertig! Wenn die Kamera nun Ihr konfiguriertes Ereignis erkennt, wird die verknüpfte Alarmaktion ausgelöst.

• Über den Reolink Client

  Schritt 1. Greifen Sie auf die Kameraerkennungseinstellungen zu

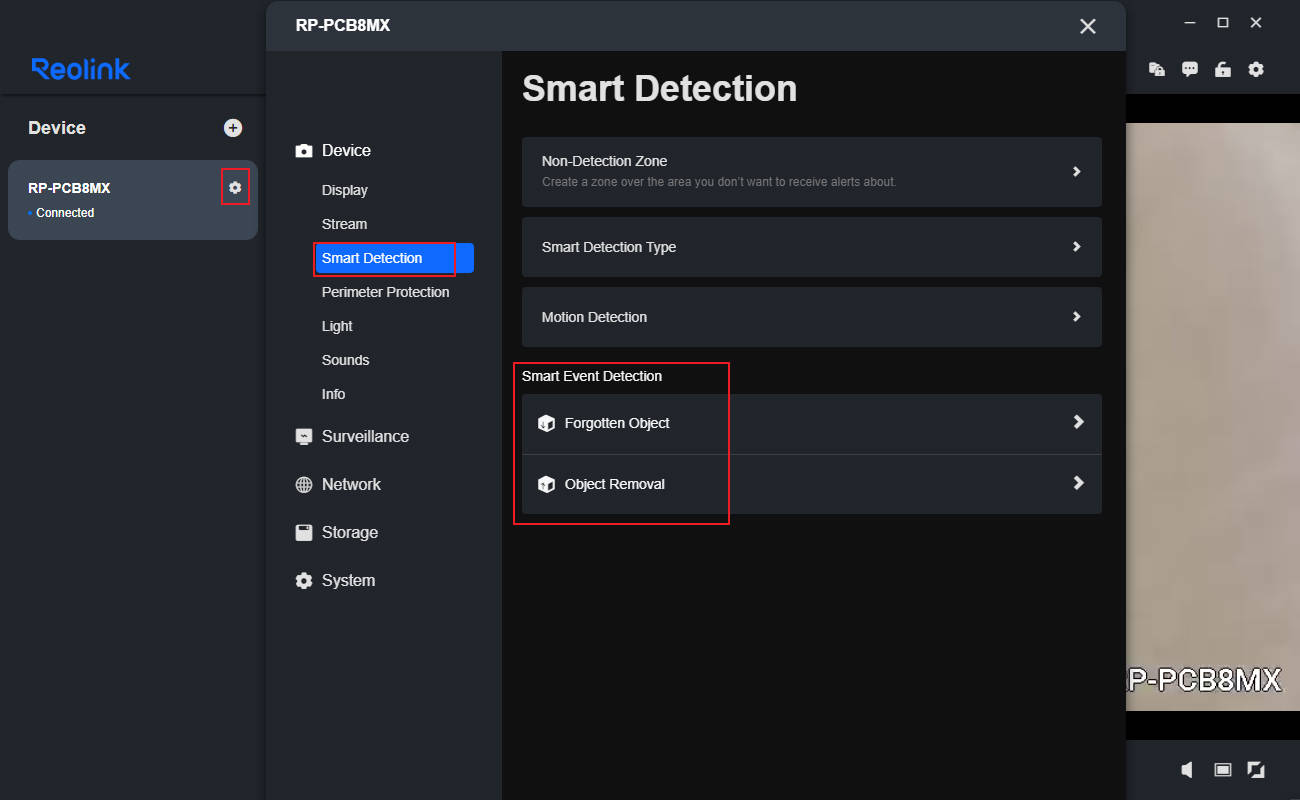

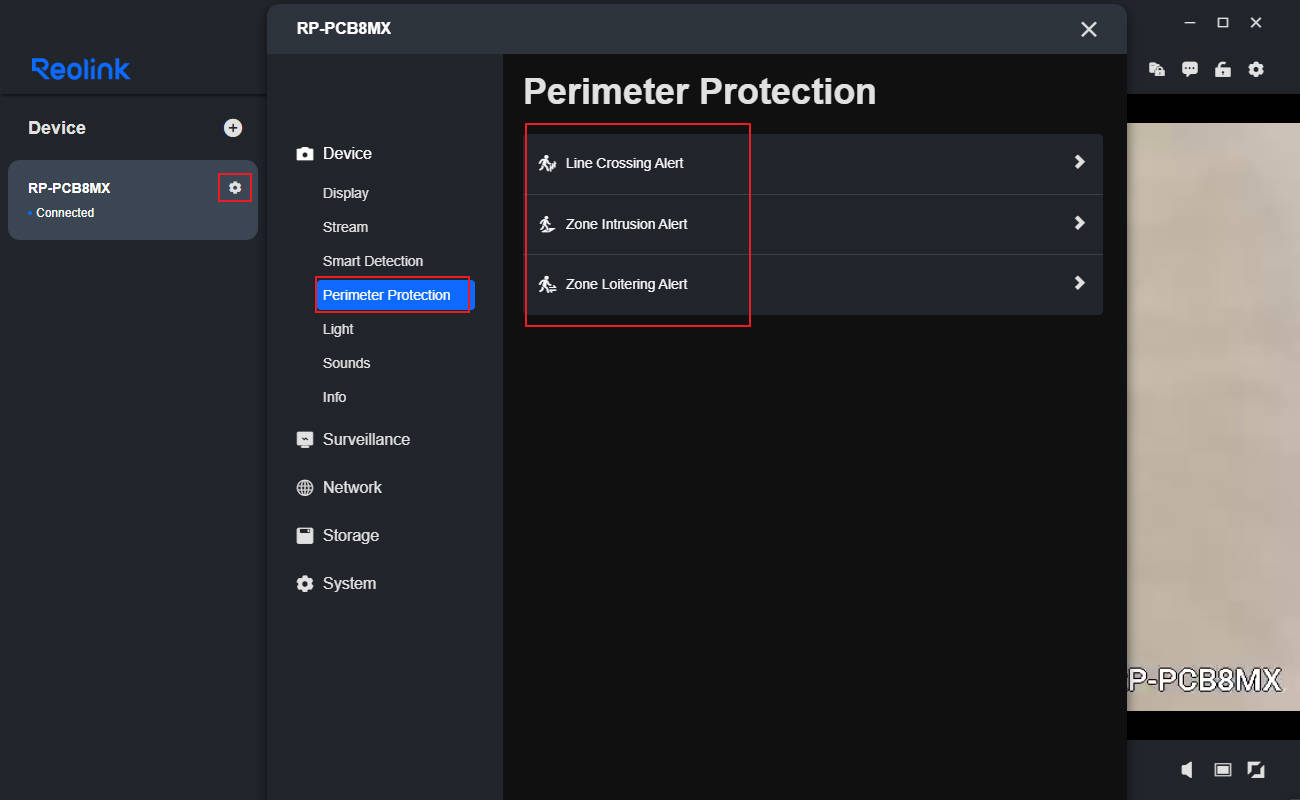

  Klicken Sie auf die Einstellungen der Kamera und dann auf Intelligente Erkennung oder Perimeterschutz.



  Schritt 2: Konfigurieren Sie Perimeterschutz / intelligente Ereigniserkennung

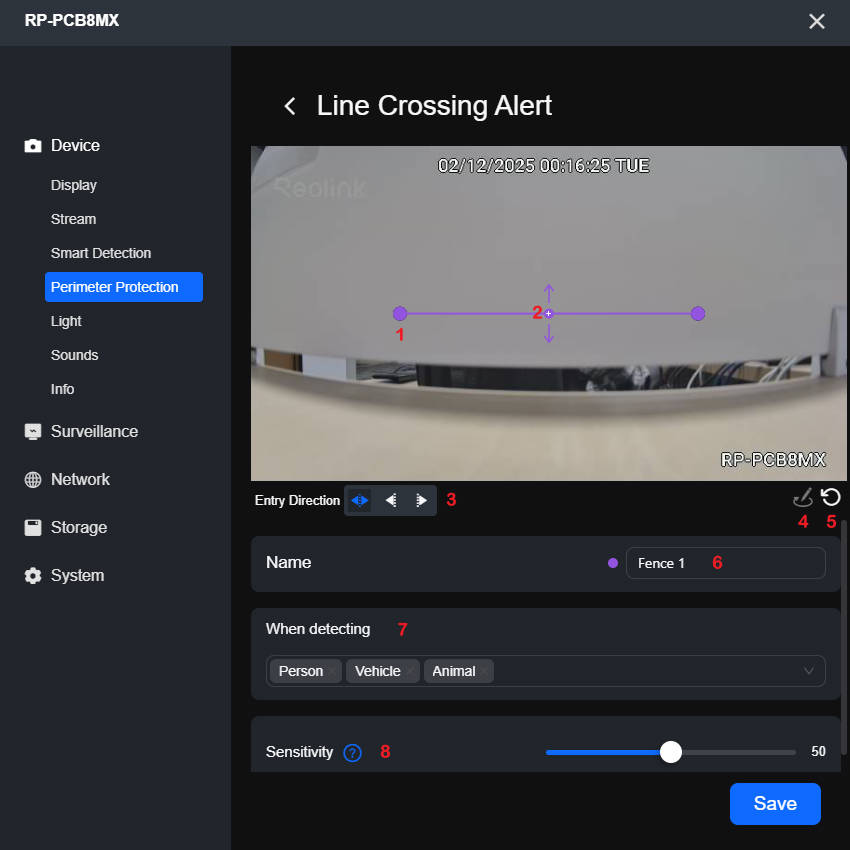

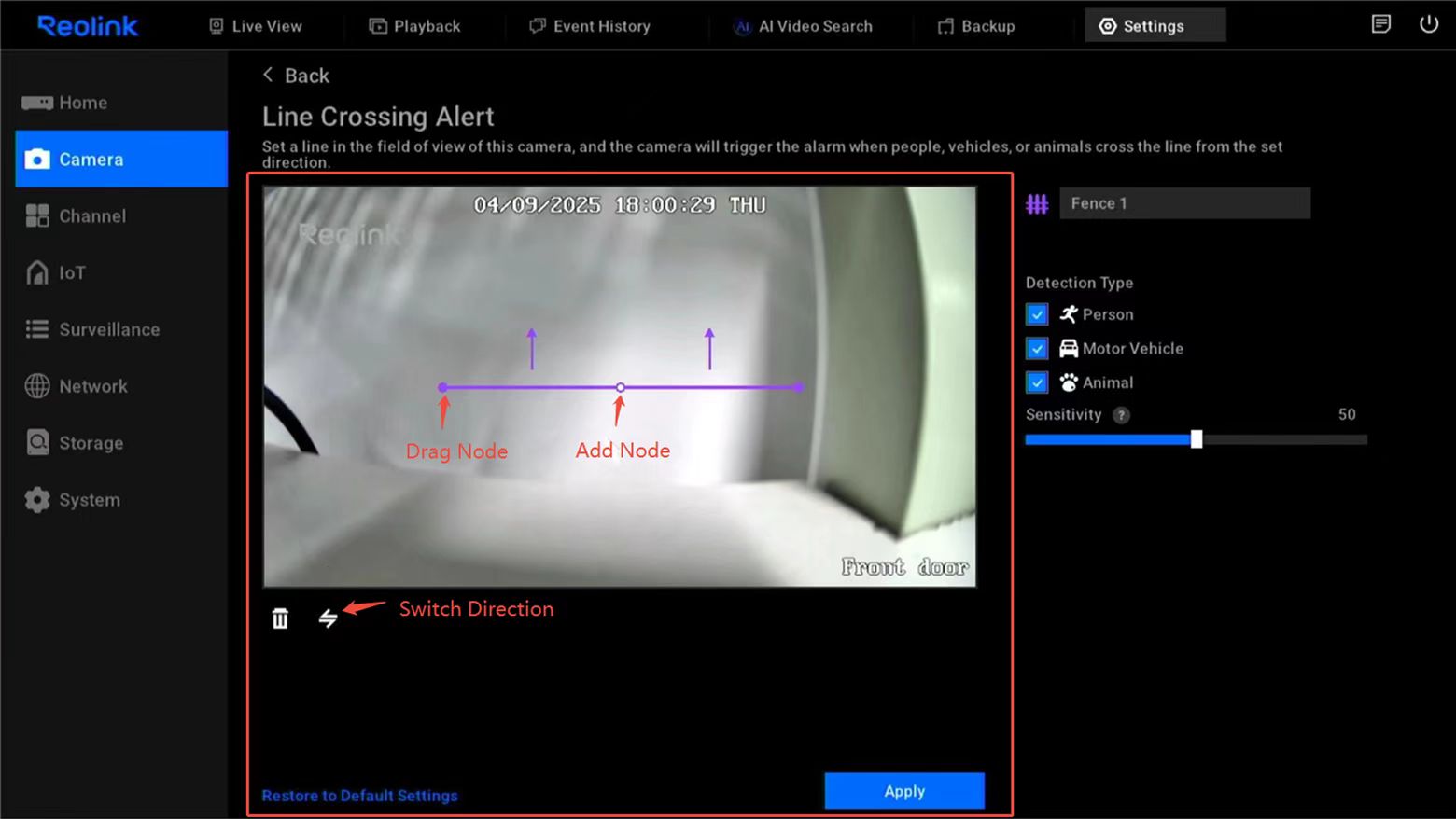

  1. Einführung der Detaileinstellungen
  Linie: stellt die virtuelle Linie oder den Bereich für Einbruch/Verweilen dar.
  1) Knoten(●): Tippen und ziehen Sie einen Knoten, um die Linie bei Bedarf zu verlängern oder neu zu positionieren.
  2) "+"-Button: Fügt weitere Knoten hinzu, mit denen Sie den Zaun in rechte Winkel oder andere Formen bringen können, um verschiedene Bereiche anzupassen.
  3) Überschreitungsrichtung wechseln: (Nur beim Linienüberschreitungsalarm verfügbar.) Wechselt die Erkennungsrichtung. Sie können einstellen, dass nur bei Bewegung von innen nach außen, von außen nach innen oder in beiden Richtungen ein Alarm ausgelöst wird.
  4) Zurück zur Standardeinstellung: Alle Ihre Zeichnungen werden gelöscht, und die Konfiguration kehrt zu den Standardeinstellungen zurück.
  5) Kamera-Bild aktualisieren: Dies nimmt die aktuelle Live-Ansicht der Kamera auf. Wenn die Kamera bewegt wurde, ändert sich die Position, daher stellt die Aktualisierung sicher, dass der Zeichenbereich mit dem korrekten Standort übereinstimmt.
  6) Name: Weisen Sie dem Alarm einen benutzerdefinierten Namen zu.
  7) Bei Erkennung (außer Objektentfernung und Vergessenes Objekt): Wählen Sie die Objekttypen (z. B. Person, Fahrzeug, Tier) aus, die einen Alarm auslösen, wenn sie die Linie überschreiten. Wenn alle ausgewählt sind, erkennt und alarmiert die Kamera bei jedem dieser Objekte, das die Linie in der eingestellten Richtung überschreitet.
  8) Empfindlichkeit:
  Perimeterschutz: Höhere Empfindlichkeit erhöht die Wahrscheinlichkeit, dass Objekte die Grenze überschreiten und erkannt werden.
  Intelligente Ereigniserkennung: Höhere Empfindlichkeit bedeutet, dass weniger auffällige Objekte in der Umgebung leichter erkannt werden.
  9) Alarmverzögerung (alle Alarme außer Linienüberschreitung): Der Alarm wird ausgelöst, wenn ein erfasstes Objekt länger als die eingestellte Zeit im Erkennungsbereich verbleibt.

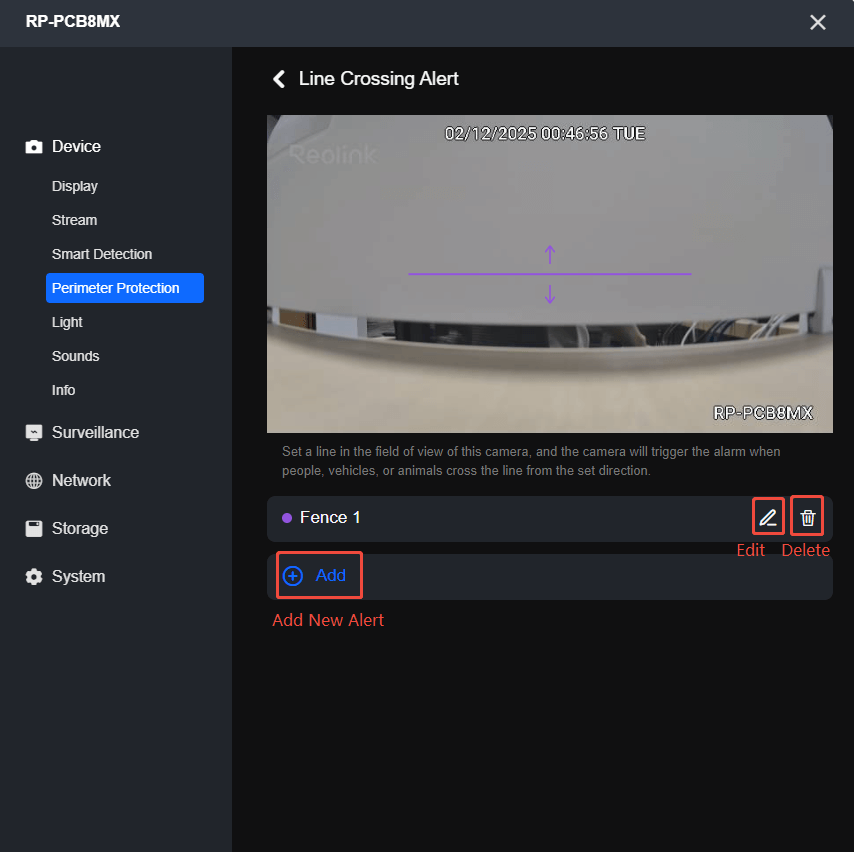

  2. Zusätzliche Konfiguration:

  • Stift: Bearbeiten Sie bestehende Alarmeinstellungen.
  • Papierkorb: Alarm löschen.
  • Hinzufügen: Neue Alarmeinstellungen hinzufügen.



  Schritt 3. Einrichtung von Alarmaktionen

  Nach der Konfiguration können Sie Alarmaktionen wie Aufnahme, Push-Benachrichtigungen, E-Mail-Benachrichtigungen usw. einrichten.

  • Für Reolink Professional Series Kameras und NVR siehe: Wie man Überwachungsregeln für Reolink Professional Series Kameras einrichtet
  • Für andere Kameras und NVR folgen Sie den untenstehenden Schritten:

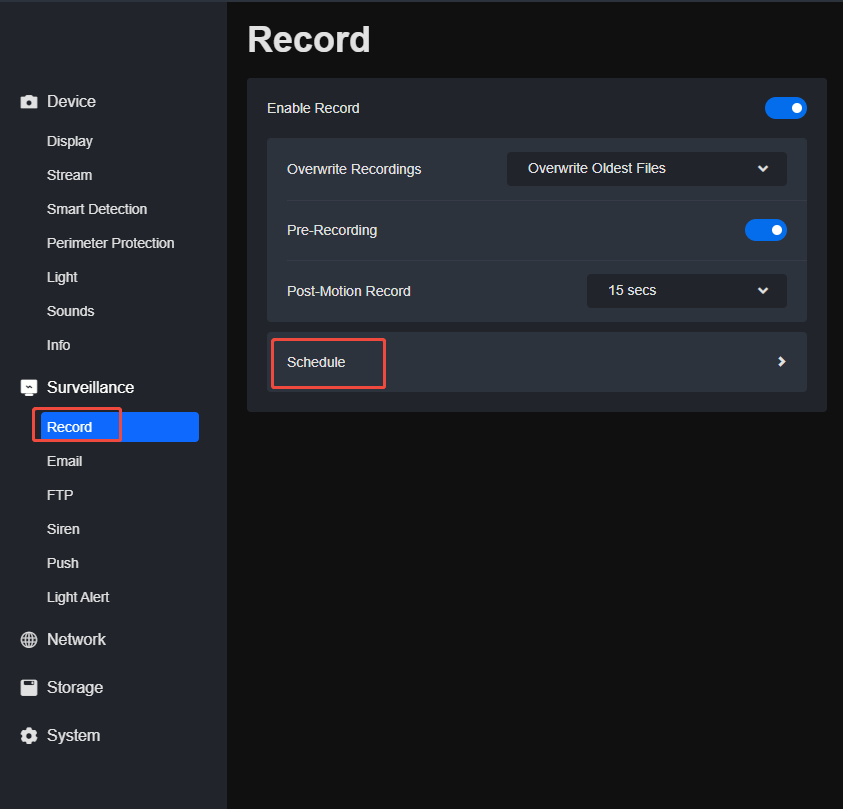

    1. Gehen Sie zu Einstellungen > Überwachung und wählen Sie den Alarm aus, den Sie konfigurieren möchten, z. B. Aufnahme, Push-Benachrichtigungen usw. (Hier verwenden wir Aufnahme als Beispiel).
    2. Aktivieren Sie die Aufnahme. (Hinweis: Für Push-Benachrichtigungen stellen Sie sicher, dass die entsprechende Push-Einstellung auf Ihrem Telefon aktiviert ist).

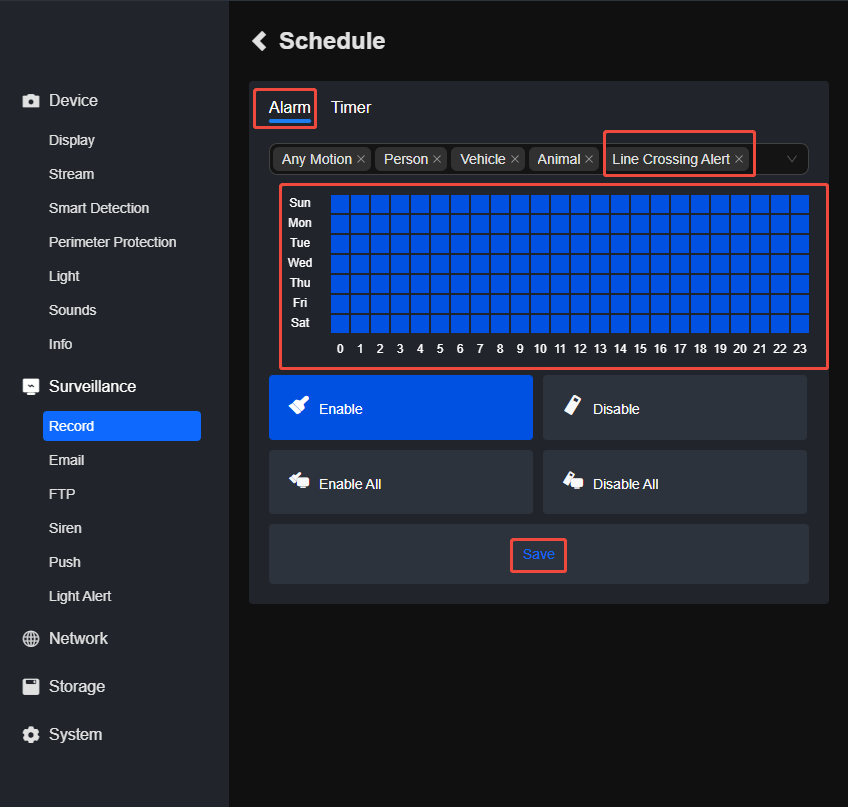

    3. Klicken Sie auf Zeitplan > Alarm, wählen Sie die Alarmtypen aus, legen Sie die Zeit fest und klicken Sie auf Speichern. (Hinweis: Wenn die intelligente Erkennung oder der Perimeterschutz nicht konfiguriert ist, werden die entsprechenden Alarmtypen nicht angezeigt.)



• Über Reolink NVR (Monitor)

  Gilt für: RP-PN8, RP-PN16, RLN8-410 (Hardware-Version: NVR_NNT3NA78P / N7MB01), RLN16-410 (Hardware-Version: NVR_NNT4NA716P / N6MB01), NVS8, NVS16.

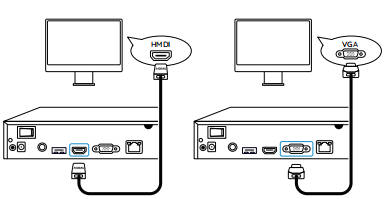

  Vorbereitung: Schließen Sie einen TV/Monitor über HDMI/VGA-Kabel an den NVR an.

  Schritt 1. Greifen Sie auf die Kameraerkennungseinstellungen zu

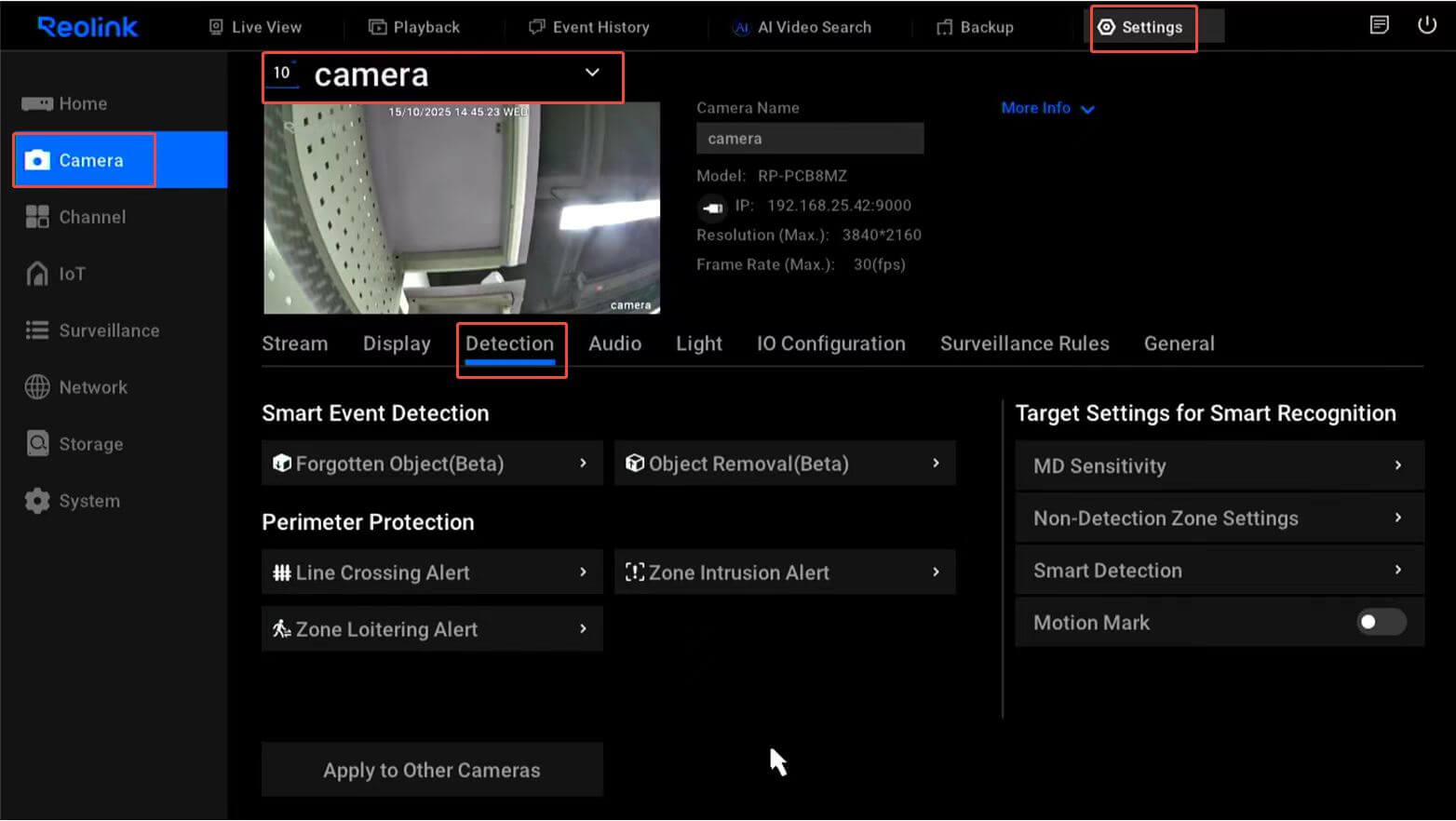

  Klicken Sie auf Einstellungen (je nach NVR-Version kann dies oben oder unten auf dem Bildschirm erscheinen)> Kamera (wählen Sie die Kamera aus, die Sie konfigurieren möchten) > Erkennung > Intelligente Ereigniserkennung / Perimeterschutz und wählen Sie dann den Alarmtyp aus, den Sie konfigurieren möchten. Klicken Sie auf Hinzufügen, um eine Linie / Zone zu erstellen.





  Schritt 2: Konfigurieren Sie Perimeterschutz / intelligente Ereigniserkennung

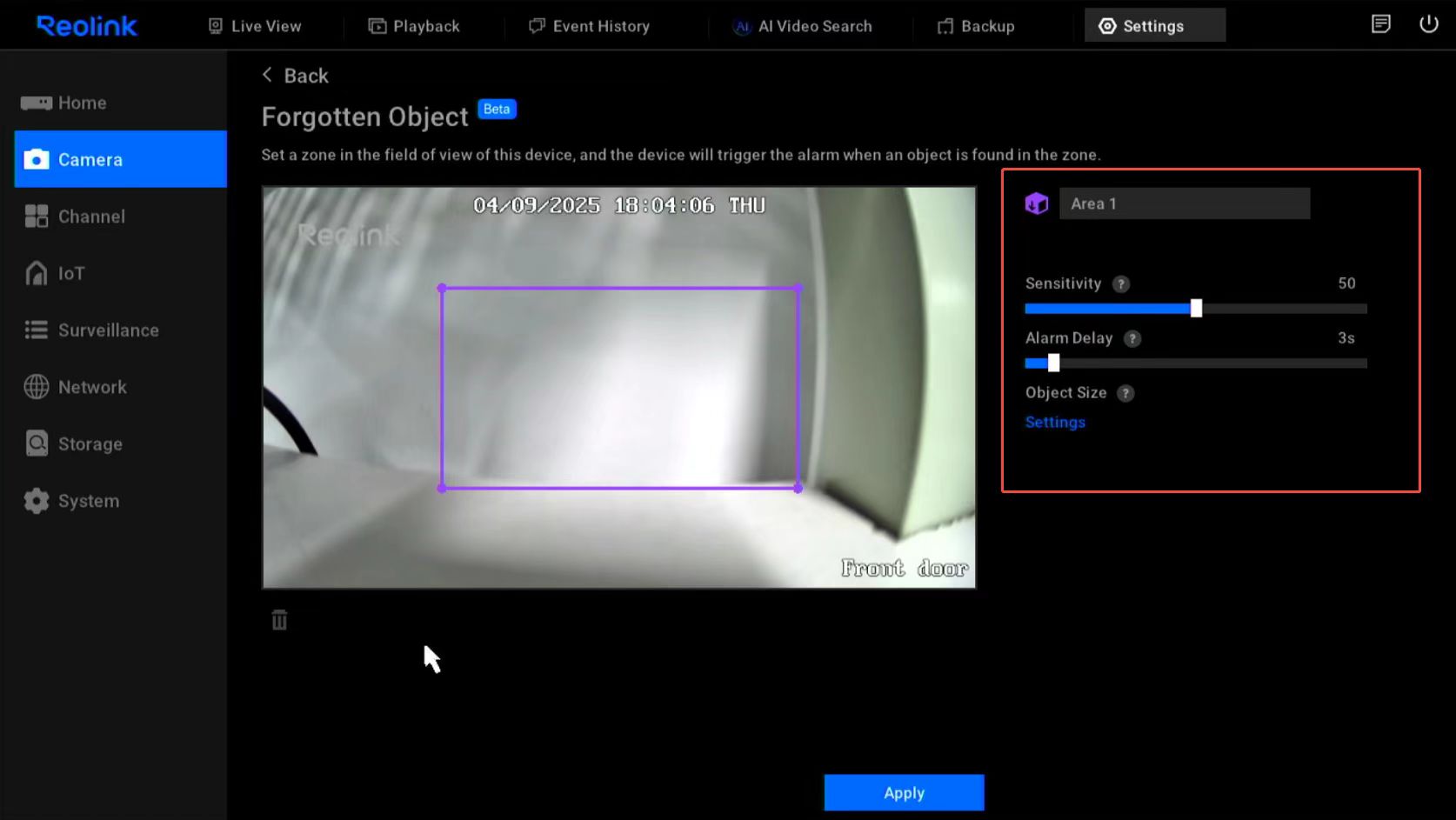

  1. Erklärung der Alarmeinstellungen

  • Name: Benennen Sie den Alarm.
  • Erkennungstyp (außer Objektentfernung und Vergessenes Objekt): Wählen Sie den Alarmerkennungstyp aus.
  • Empfindlichkeit:
    • Linienüberschreitungsalarm / Bereichseinbruch-Alarm / Bereichsverweilen-Alarm: Höhere Empfindlichkeit erhöht die Wahrscheinlichkeit, dass Objekte die Grenze überschreiten und erkannt werden.
    • Objektentfernung / Vergessenes Objekt: Höhere Empfindlichkeit bedeutet, dass weniger auffällige Objekte in der Umgebung leichter erkannt werden.
  • Alarmverzögerung (alle Alarme außer Linienüberschreitung): Der Alarm wird ausgelöst, wenn ein erfasstes Objekt länger als die eingestellte Zeit im Erkennungsbereich verbleibt.
  • Objektgröße (nur Objektentfernung / Vergessenes Objekt): Legen Sie die minimale und maximale Objektgröße fest. Alarme werden nicht ausgelöst, wenn das Objekt kleiner als das Minimum oder größer als das Maximum ist. (Diese Einstellung bezieht sich nur auf die Objektgröße, nicht auf die Position – Positionsänderungen sind normal.)

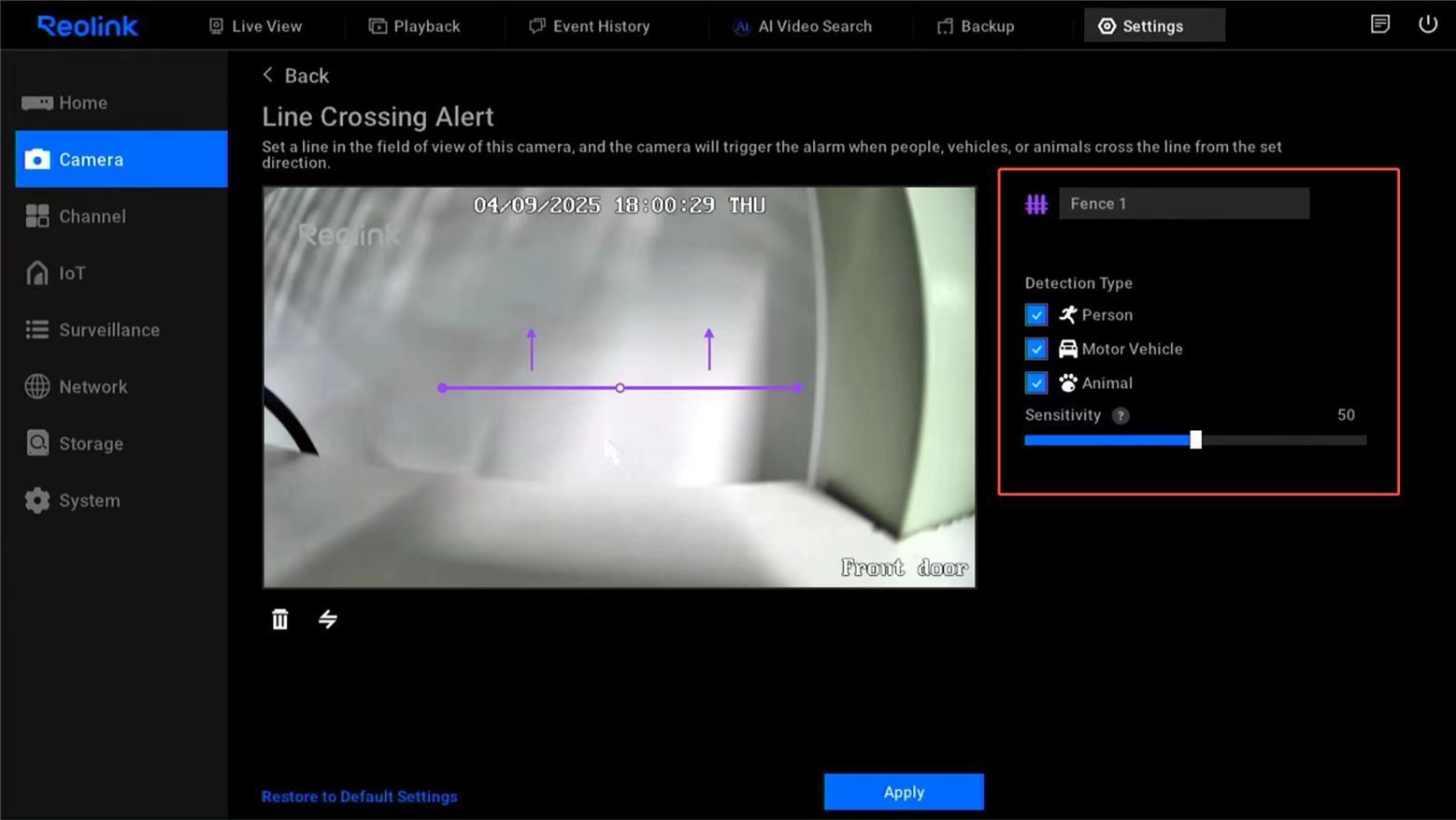

  2. Linien-/Zonenzeichnung und -bearbeitung:

  • Knoten hinzufügen: Fügen Sie Knoten hinzu, um die Linie in Winkel oder benutzerdefinierte Formen zu bringen.
  • Knoten ziehen: Klicken und ziehen Sie einen Knoten, um die Linie neu zu positionieren oder zu verlängern.
  • Pfeil (→): (Nur beim Linienüberschreitungsalarm verfügbar.) Definiert die Überschreitungsrichtung. Wie im Foto unten gezeigt, löst das Überschreiten von unten nach oben einen Alarm aus. Verwenden Sie Wechseln, um die Richtung zu ändern.
  • Papierkorb: Löschen Sie zusätzliche Punkte. (Linienüberschreitung erfordert mindestens 2 Punkte; Bereichseinbruch und Bereichsverweilen erfordern mindestens 4 Punkte.)
  • Auf Standardeinstellungen zurücksetzen: Bei Bedarf zu den ursprünglichen Einstellungen zurückkehren.
  • Nach Abschluss klicken Sie auf Übernehmen, um zu speichern.

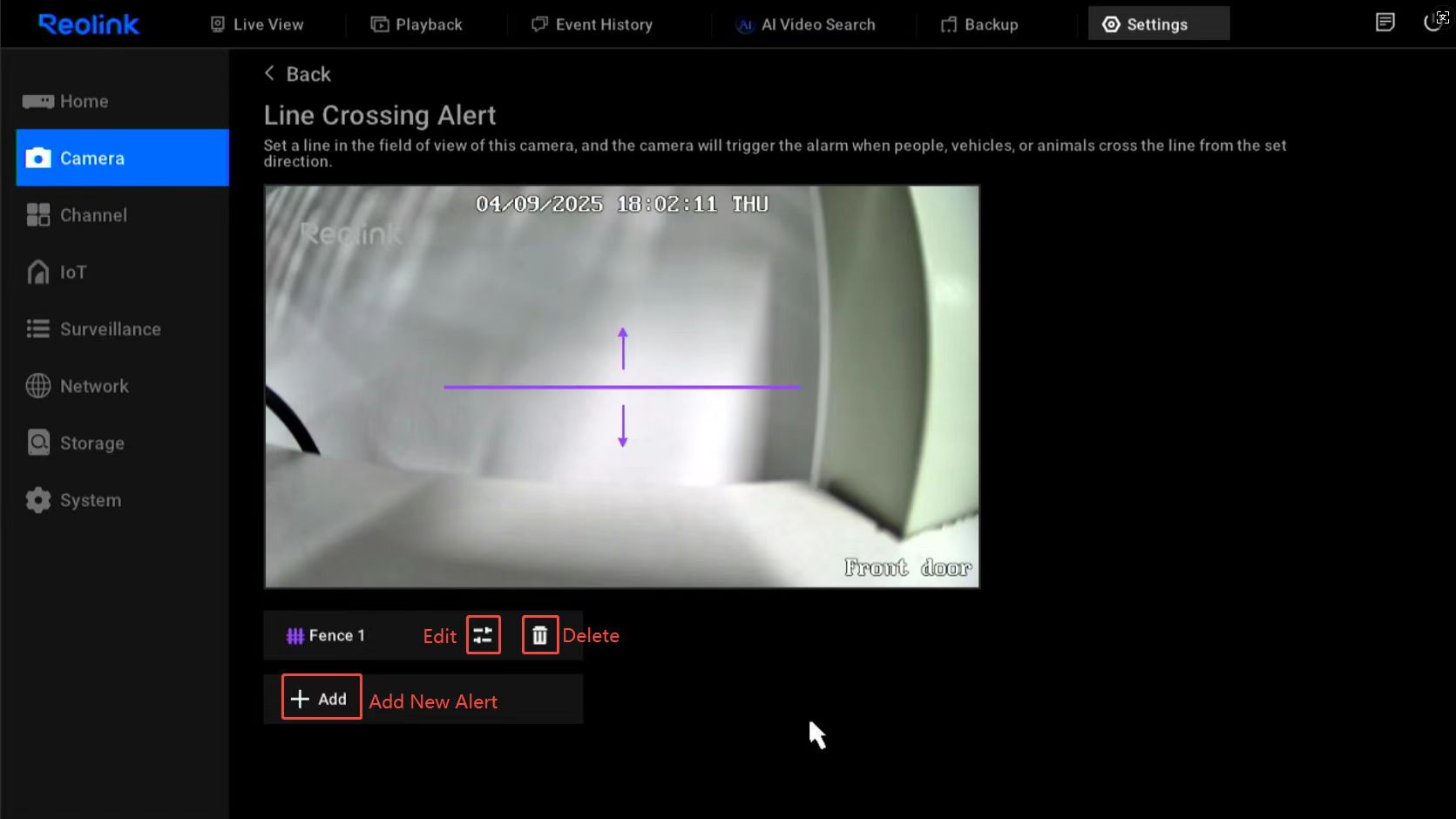

  3. Zusätzliche Konfiguration:

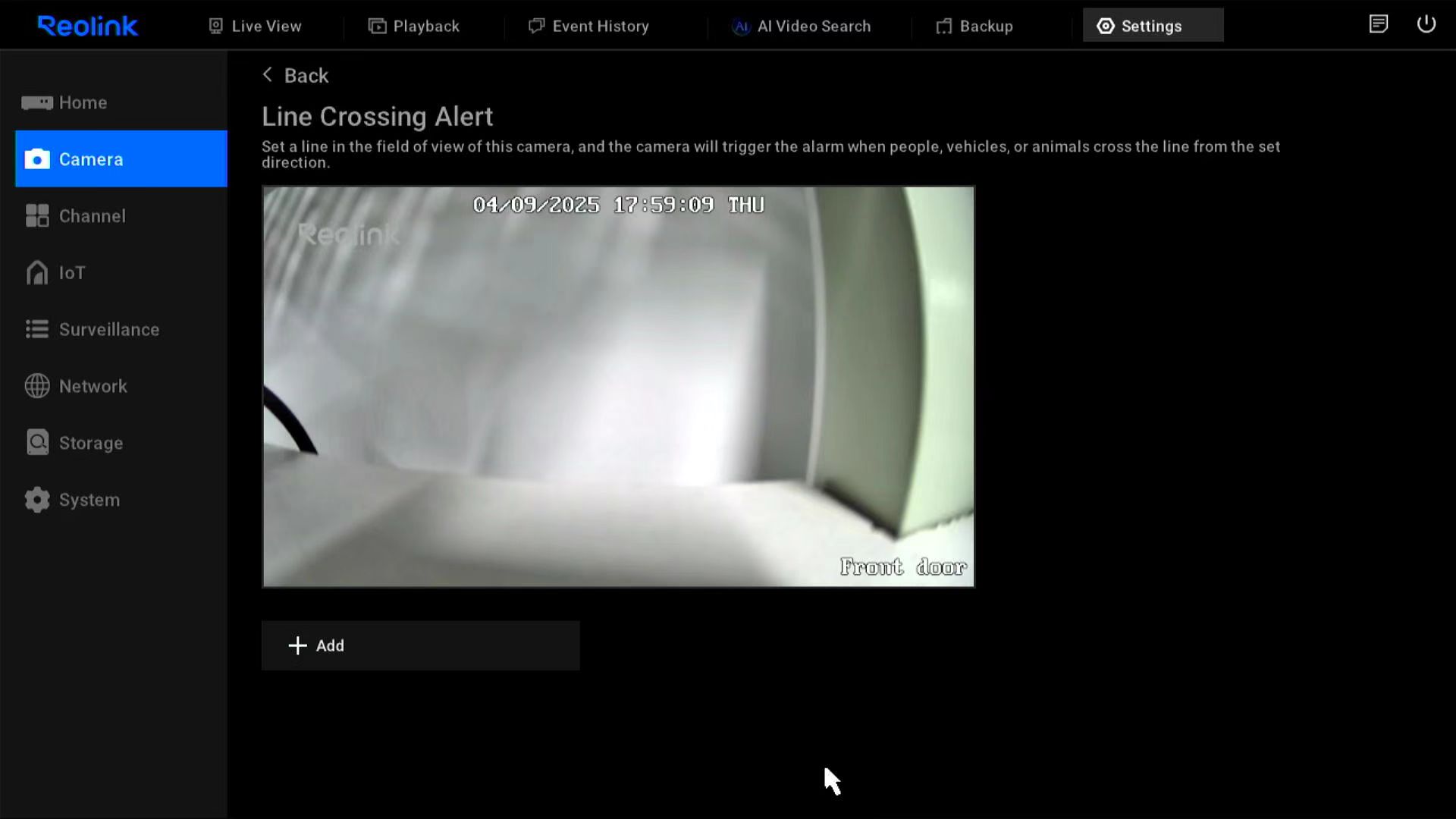

  Um weitere Alarme hinzuzufügen, gehen Sie zum gewünschten Alarm und klicken Sie auf Hinzufügen. Sie können auch bestehende Alarmeinstellungen bearbeiten oder löschen.



  Schritt 3. Einrichtung von Alarmaktionen

  Nach der Konfiguration können Sie Alarmaktionen wie Aufnahme, Push-Benachrichtigungen, E-Mail-Benachrichtigungen usw. einrichten.

  • Für Reolink Professional Series Kameras und NVR siehe: Wie man Überwachungsregeln für Reolink Professional Series Kameras einrichtet
  • Für andere Kameras und NVR folgen Sie den untenstehenden Schritten:
    1. Gehen Sie zu Einstellungen > Überwachung und wählen Sie den Alarm aus, den Sie konfigurieren möchten, z. B. Aufnahme, Push-Benachrichtigungen usw. (Hier verwenden wir Aufnahme als Beispiel).
    2. Aktivieren Sie die Funktion auf dem NVR (Hinweis: Für Push-Benachrichtigungen stellen Sie sicher, dass die entsprechende Push-Einstellung auf Ihrem Telefon aktiviert ist).

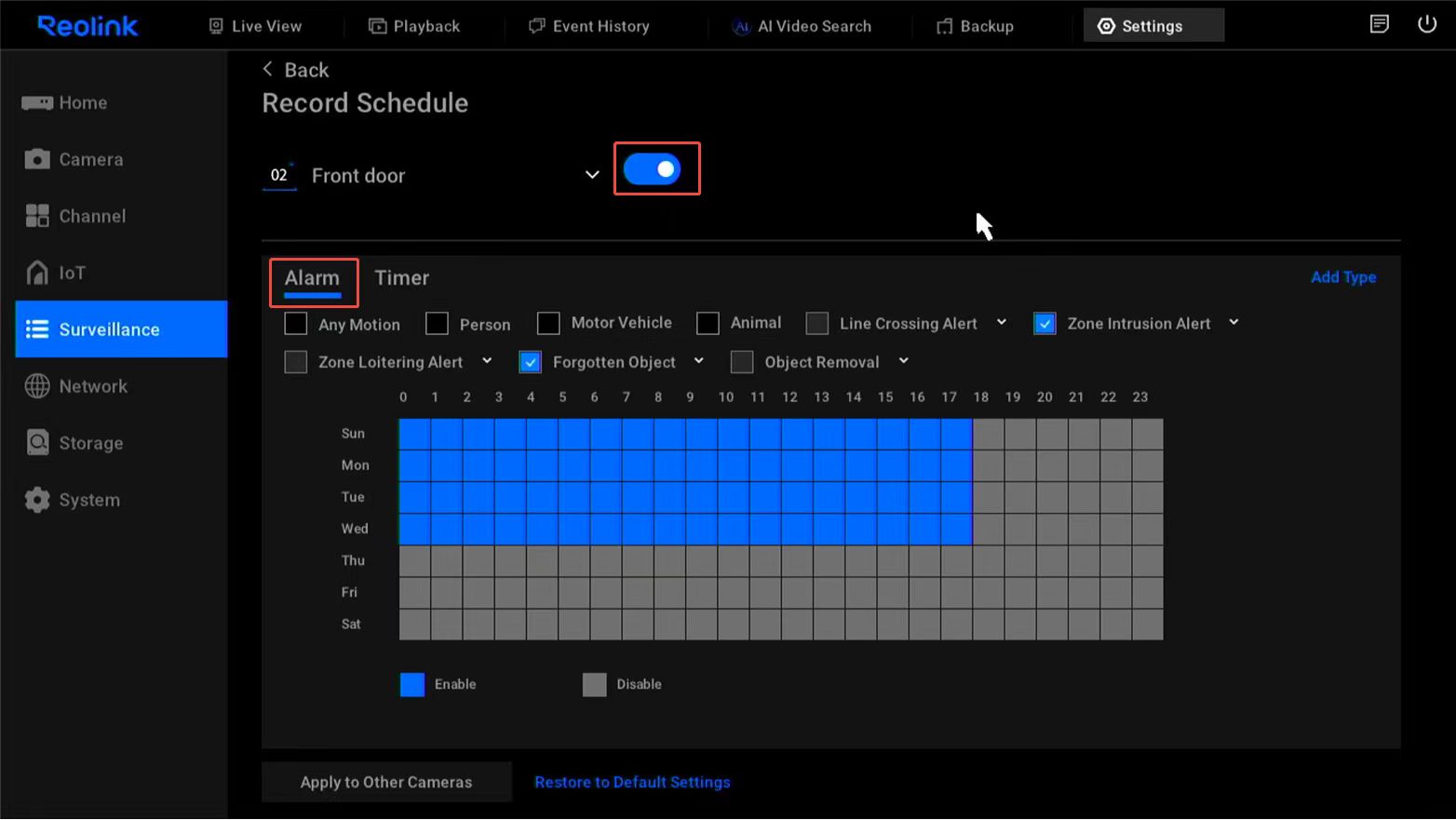

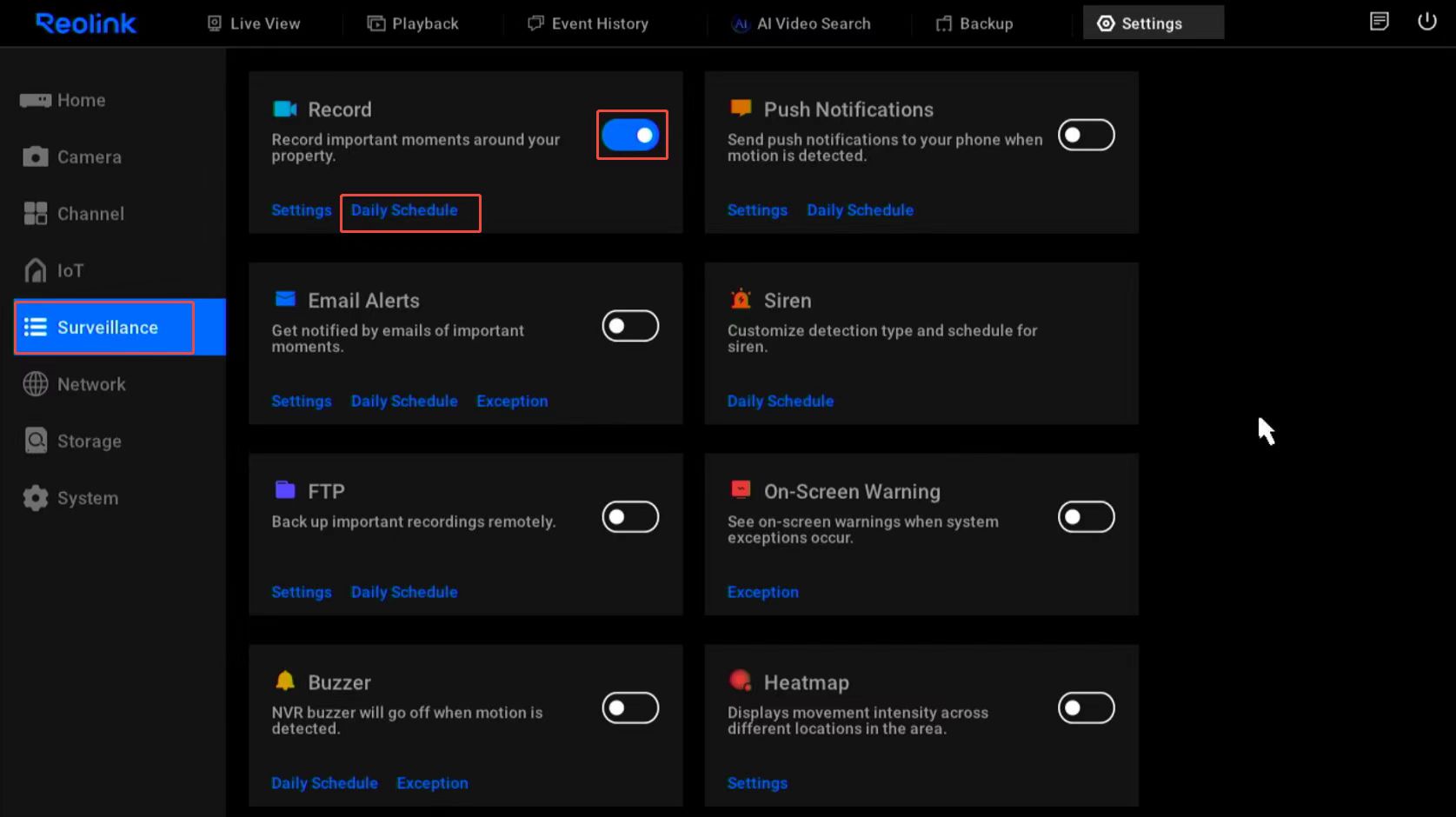

    3. Klicken Sie auf Tageszeitplan > Wählen Sie die Kamera aus, die Sie konfigurieren möchten, und aktivieren Sie den Aufnahmeschalter. Gehen Sie zu Alarm, aktivieren Sie die Alarmtypen und legen Sie die Zeit fest. (Hinweis: Wenn der entsprechende Typ der intelligenten Ereigniserkennung nicht konfiguriert ist, ist das Kontrollkästchen ausgegraut und kann nicht ausgewählt werden. Sie können auf Typ hinzufügen klicken, um ihn zu konfigurieren).

  Fertig! Wenn die Kamera nun Ihr konfiguriertes Ereignis erkennt, wird die verknüpfte Alarmaktion ausgelöst.

Durch die Konfiguration dieser Perimeterschutz- und intelligenten Ereigniserkennungsfunktionen können Sie Ihr Sicherheitssystem optimieren und rechtzeitige Alarme bei verdächtigen Aktivitäten gewährleisten. Folgen Sie diesem Leitfaden, um Ihre Alarme einzurichten und anzupassen für maximalen Schutz. Für weitere Unterstützung klicken Sie gerne unten auf „Anfrage senden“, um den Reolink-Support zu kontaktieren.
