So installieren Sie Reolink TrackMix LTE Plus & Reolink Solar Panel Plus

This article provides step-by-step instructions for installing the Reolink TrackMix LTE Plus Series camera with the Reolink Solar Panel Plus. The guide covers the installation process for both TrackMix LTE Plus and TrackMix LTE Plus 2, helping you set up the camera and solar panel correctly for reliable outdoor operation.

Gilt für: Reolink TrackMix LTE Plus, Reolink TrackMix LTE Plus 2

Wählen Sie einen geeigneten Installationsort

Bitte lesen Sie vor der Installation die folgenden Vorsichtsmaßnahmen, um den am besten geeigneten Standort auszuwählen.

Standort des Solarpanels:
Wählen Sie einen Ort, an dem das Solarpanel das ganze Jahr über am meisten Sonnenlicht erhält.
Hinweis: Das Reolink Solarpanel benötigt nur wenige Stunden direktes Sonnenlicht, um Ihre Kamera täglich mit Energie zu versorgen. Faktoren wie Wetterbedingungen, saisonale Veränderungen und geografische Lage können die von dem Solarpanel erzeugte Energiemenge beeinflussen. Siehe Verstehen und Optimieren der Effizienz des Reolink Solarpanels , um die Platzierung des Solarpanels für eine bessere Ladeeffizienz zu optimieren.

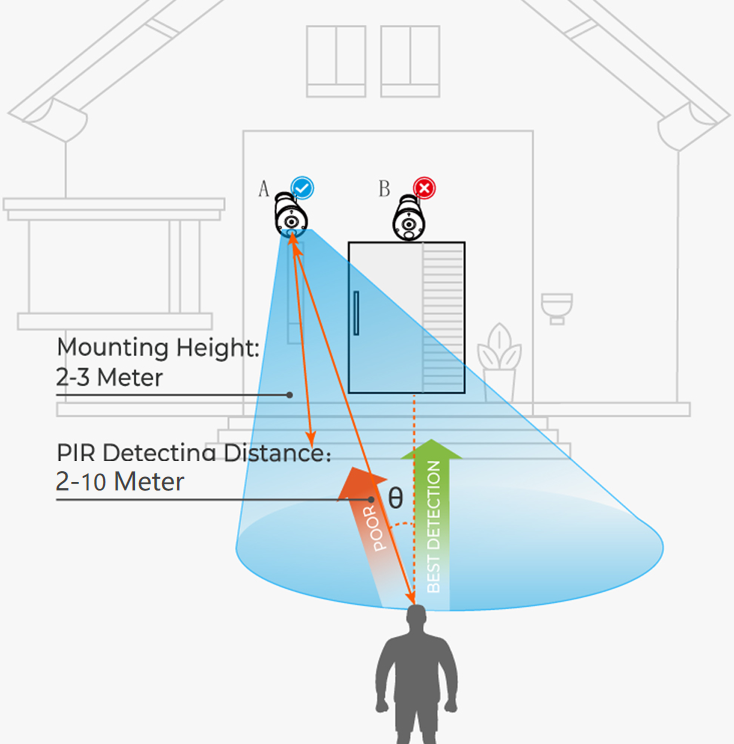

Kamerastandort:
Höhe: Installieren Sie die Kamera 2-3 Meter (7-10 Fuß) über dem Boden. Diese Höhe maximiert die Erfassungsreichweite des PIR-Bewegungssensors.

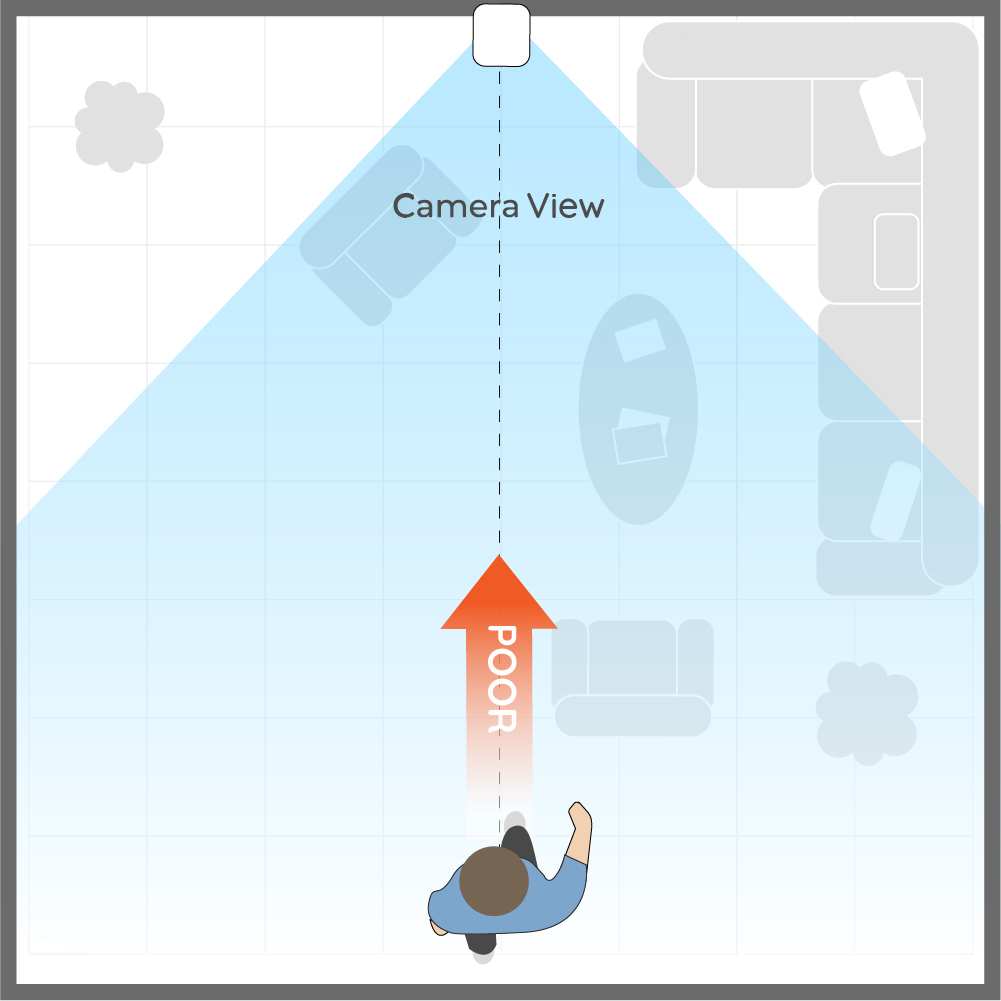

Winkel: Zur Optimierung der Bewegungserkennung installieren Sie die Kamera in einem Winkel. Unser PIR-Bewegungssensor ist empfindlicher gegenüber seitlichen Bewegungen als gegenüber Bewegungen, die direkt auf die Kamera zugehen. Zum Beispiel ist der PIR-Bewegungssensor weniger empfindlich, wenn sich eine Person direkt auf die Kamera zubewegt (siehe unten).

Installationsanleitung für Reolink TrackMix LTE Plus 2

Sie beschreibt den Installationsprozess für die Reolink TrackMix LTE Plus 2, einschließlich der Montagehalterung, des Solarpanels und der Kamera. Eine korrekte Installation ist entscheidend für optimale Leistung und zuverlässige Stromversorgung.

Montagehalterung installieren

Option 1. An der Wand montieren

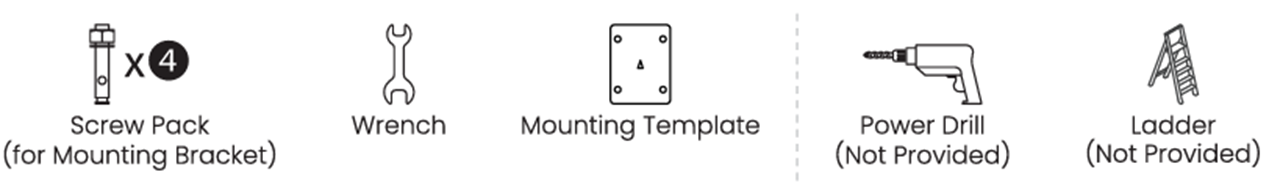

Folgende Zubehörteile und Werkzeuge werden während der Installation verwendet:

Schritt 1. Bohrlöcher anfertigen
Befestigen Sie die Montageplatte mit dem dreieckigen Zeichen nach oben an der Montagefläche.
Bohren Sie 4 Löcher (5 cm tief, 1,3 cm Durchmesser) gemäß der Schablone.

Schritt 2. Schrauben einsetzen
Setzen Sie die 4 Schrauben aus dem Schraubenpaket (für die Montagehalterung) ein und ziehen Sie sie fest in die Wand.

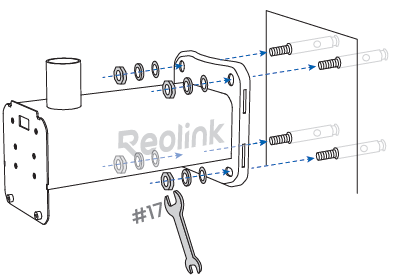

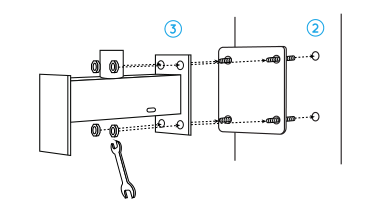

Schritt 3. Basis befestigen
Befestigen Sie die Montagehalterung an der Montagefläche.
Verwenden Sie den mitgelieferten Maulschlüssel (Seite #17), um die Muttern anzuziehen und die Halterung zu sichern.
HINWEIS: Stellen Sie sicher, dass das Reolink-Logo auf der Montagehalterung nach oben zeigt.

Option 2. Mit den Metallbändern montieren

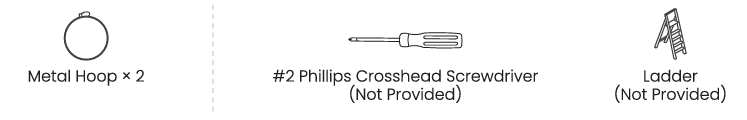

Folgende Zubehörteile und Werkzeuge werden während der Installation verwendet:

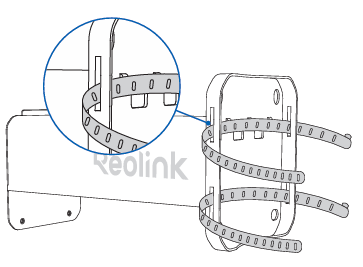

Schritt 1. Metallbänder einfädeln
Fädeln Sie die zwei Metallbänder durch die vier Löcher an der Basis der Montagehalterung, lassen Sie am Ende mit der Schnalle etwas Spielraum.
HINWEIS: Stellen Sie sicher, dass das Reolink-Logo auf der Montagehalterung nach oben zeigt.

Schritt 2. Metallbänder festziehen
Wickeln Sie die Metallbänder fest um den Pfosten und ziehen Sie die Enden durch die Schnalle, bis sie straff sind. Ziehen Sie die Schrauben im im Diagramm gezeigten Winkel fest.

Schritt 3. Muttern anziehen
Verwenden Sie einen Schraubendreher, um die Muttern an den Metallbändern festzuziehen und sie zu sichern.

Solarpanel installieren

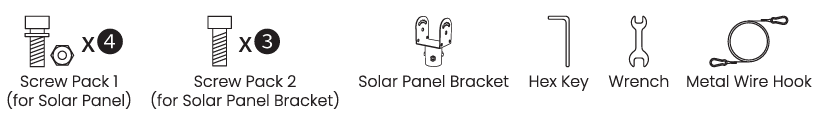

Folgende Zubehörteile und Werkzeuge werden während der Installation verwendet:

Schritt 1. Solarpanel befestigen
Befestigen Sie das Solarpanel mit zwei Schrauben (mit Unterlegscheiben) aus dem Schraubenpaket 1 (für Solarpanel) am Solarpanel-Halter.
Verwenden Sie den mitgelieferten Maulschlüssel (Seite #14), um die Muttern anzuziehen, sodass das Solarpanel stabil, aber nicht vollständig festgezogen ist.

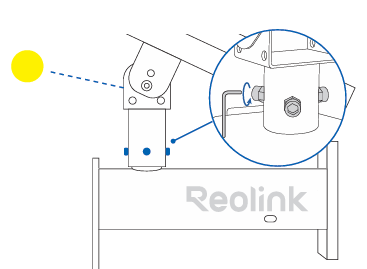

Schritt 2. Solarpanel-Halter befestigen
Befestigen Sie den Solarpanel-Halter mit drei Schrauben aus dem Schraubenpaket 2 (für Solarpanel-Halter) an der Montagehalterung.

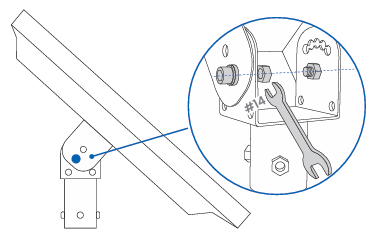

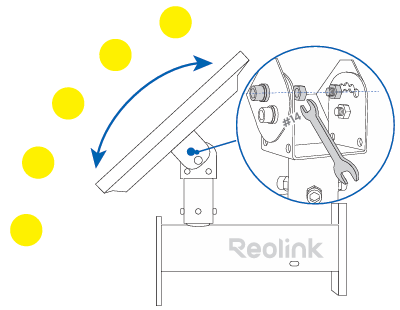

Schritt 3. Winkel des Solarpanels einstellen
Richten Sie das Solarpanel so aus, dass es dem Sonnenlicht zugewandt ist.
Sichern Sie den Winkel mit zwei Schrauben (mit Unterlegscheiben) aus dem Schraubenpaket 1 (für Solarpanel).
Verwenden Sie den Maulschlüssel (Seite #14), um die Muttern anzuziehen und die Halterung zu sichern.
HINWEIS: Installieren Sie das Solarpanel nicht vollständig horizontal, da es sonst leichter Staub und Schmutz ansammelt. Es wird empfohlen, das Solarpanel in einem Winkel zu installieren, um das meiste direkte Sonnenlicht zu erhalten.

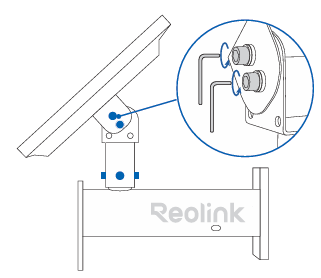

Schritt 4. Muttern festziehen
Nach der Winkelanpassung ziehen Sie alle Muttern aus den vorherigen Schritten mit dem Inbusschlüssel und Maulschlüssel (Seite #14) vollständig fest.

Schritt 5. Solarpanel schützen
Zur zusätzlichen Sicherung wird empfohlen, den Metall-Drahtbügel zu verwenden, um das Solarpanel am Solarpanel-Halter zu befestigen.

Kamera installieren

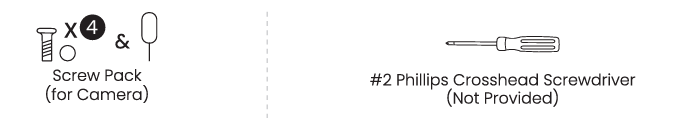

Folgende Zubehörteile und Werkzeuge werden während der Installation verwendet:

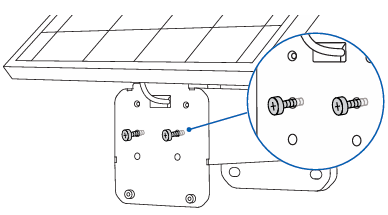

Schritt 1. Vormontageschrauben einsetzen
Befestigen Sie die Kamera an der Montagehalterung. Setzen Sie zwei Schrauben (ohne Unterlegscheiben) aus dem Schraubenpaket (für Kamera) in die oberen Löcher ein, wobei etwa 8 mm herausstehen.

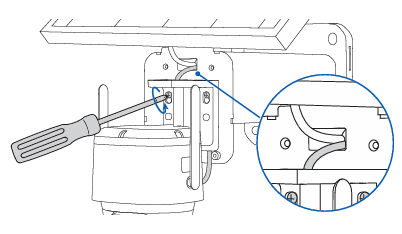

Schritt 2. Kamera aufhängen
Fädeln Sie das Stromkabel durch das Loch oberhalb der Kamera. Hängen Sie die Kamera über die herausstehenden Schrauben und schieben Sie sie nach unten, bis sie einrastet.
Ziehen Sie die Schrauben mit einem Schraubendreher fest.

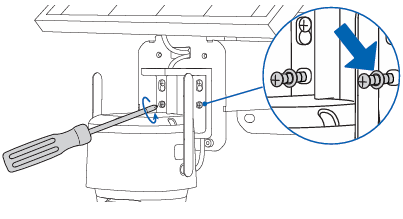

Schritt 3. Schrauben in die unteren Löcher einsetzen
Setzen und ziehen Sie zwei Schrauben (Unterlegscheiben empfohlen) in die unteren Löcher der Montagehalterung fest.
HINWEIS: Stellen Sie sicher, dass die Kameraantenne nach der Installation nach oben zeigt. Entfernen Sie vor der Benutzung die Schutzfolie von der Linse.

Kamera einschalten

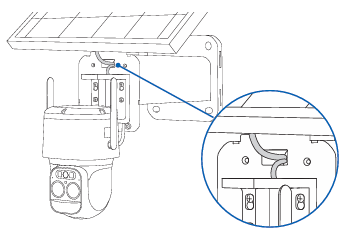

Schritt 1. Strom wieder anschließen
Fädeln Sie sowohl das Stromkabel der Kamera als auch des Solarpanels durch das Kabelloch im oberen Teil
der Halterung.
Schließen Sie Kamera und Solarpanel an das Batteriepack an.
Drücken Sie den Ein-/Ausschalter am Batteriepack 1 Sekunde lang, um es einzuschalten.

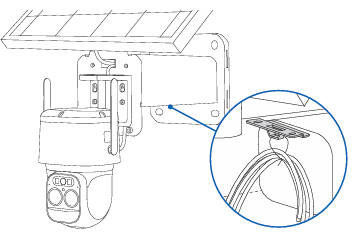

Schritt 2. Stromkabel ordnen (optional)
Verwenden Sie den Kabelschlitz innerhalb der Halterung, um ein Kabelbindeband (nicht im Lieferumfang enthalten) durchzufädeln und das Stromkabel zu sichern.
Installationsanleitung für Reolink TrackMix LTE Plus

Diese Anleitung erklärt, wie die Kamera Reolink TrackMix LTE Plus und ihr Solarpanel installiert werden. Folgen Sie den Anweisungen, um beide Geräte korrekt zu montieren und einen stabilen Betrieb zu gewährleisten.

Solarpanel installieren

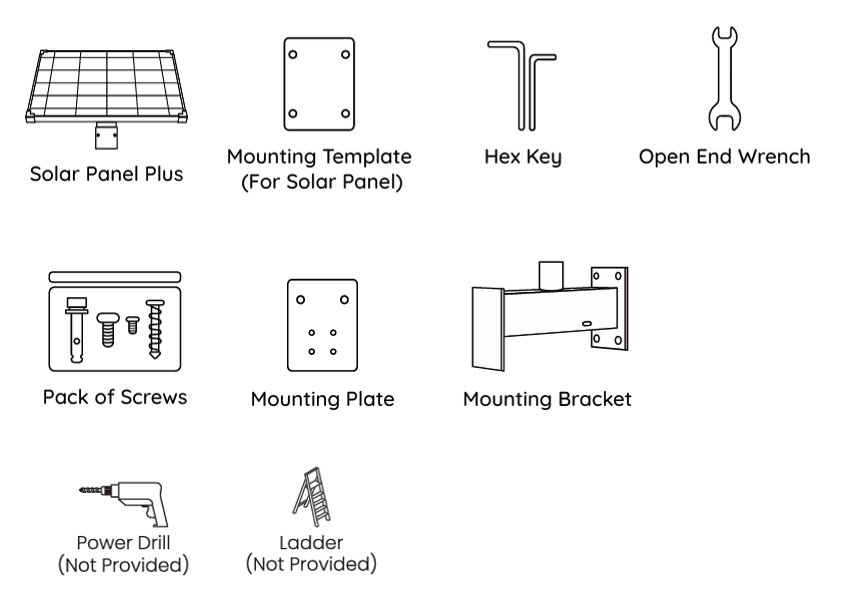

Folgende Zubehörteile und Werkzeuge werden während der Installation verwendet:

Schritt 1. Befestigen Sie die Kameramontagebasis mit zwei Schrauben an der Montagehalterung.

Schritt 2. Bohren Sie mit einem Elektrowerkzeug Löcher in die gewünschte Montagefläche gemäß der Montageschablone.

Schritt 3. Setzen Sie die mitgelieferten Dübel ein und befestigen Sie die Montagehalterung an der Montagefläche. Ziehen Sie die Schrauben mit dem mitgelieferten Maulschlüssel fest, um die Halterung zu sichern.

Schritt 4. Montieren Sie das Solarpanel auf der Halterung. Verwenden Sie den mitgelieferten Inbusschlüssel, um die Schrauben anzuziehen und das Panel zu sichern.

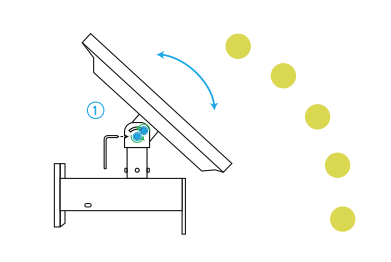

Schritt 5. Lösen Sie die vier Schrauben an beiden Seiten der Solarpanel-Halterung und finden Sie den Winkel, der das maximale Sonnenlicht empfängt. Ziehen Sie anschließend die Schrauben fest, um den gewünschten Winkel zu fixieren.

Schritt 6. Verbinden Sie das Kabel vom Panel mit dem kürzeren Kabel an der Halterung. Achten Sie darauf, dass die Pfeile auf beiden Kabeln ausgerichtet sind.

Kamera installieren

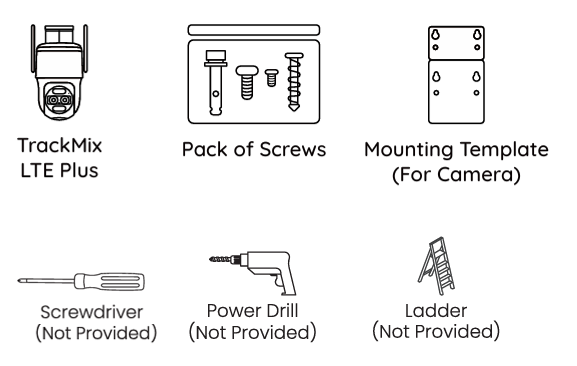

Folgende Zubehörteile und Werkzeuge werden während der Installation verwendet:

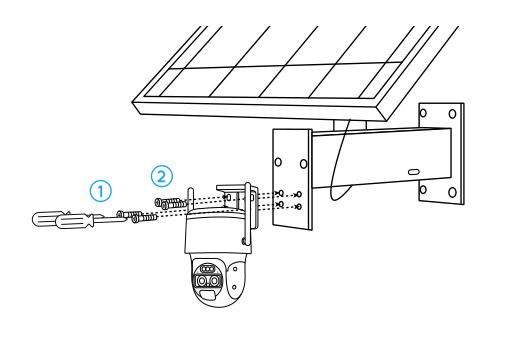

Option 1. An der Montagehalterung befestigen

Es wird empfohlen, die Kamera an der Montagehalterung zu befestigen, um eine bessere Wasserdichtigkeit zu gewährleisten.

Schritt 1. Befestigen Sie den unteren Teil der Kamerahalterung mit einem Schraubendreher und zwei Schrauben.
Schritt 2. Befestigen Sie den oberen Teil mit einem Schraubendreher und zwei Schrauben.
Schritt 3. Verbinden Sie das Ladekabel der Kamera mit dem längeren Kabel an der Halterung.

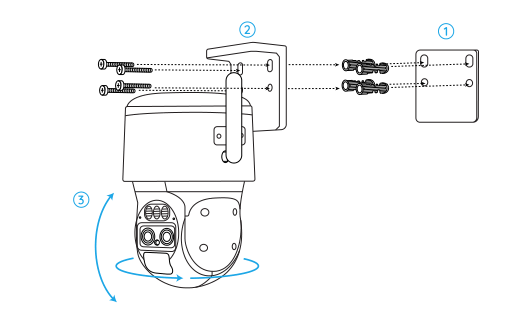

Option 2. Separat vom Solarpanel installieren

Schritt 1. Bohren Sie Löcher mit der Montageschablone.
Schritt 2. Befestigen Sie die Montagebasis mit Schrauben.
Schritt 3. Versorgen Sie die Kamera mit Strom, indem Sie das Ladekabel an das längere Kabel an der Halterung anschließen.
Schritt 4. Richten Sie die Kamera nach Bedarf aus, indem Sie sie über die Reolink App oder den Client schwenken und neigen.
