Reolink Video Doorbell PoE/WiFi can replace your existing mechanical doorbell. It can be powered with the existing doorbell wiring. In this guide, we will walk you through the steps to install your Reolink Video Doorbell PoE/WiFi, ensuring a seamless integration with your existing setup.
Gilt für: Reolink Video Doorbell PoE, D340P, and Reolink Video Doorbell WiFi, D340W
Wichtige Hinweise zur Installation von Reolink Video-Türklingelkameras an der vorhandenen Türklingelverkabelung
1. Die Reolink Video-Türklingel PoE/WiFi arbeitet mit einer Stromversorgung von 24V DC oder 12-24V AC, 50/60 Hz. Sie ist kompatibel mit den meisten Stromversorgungssystemen mechanischer Türklingeln (16V AC, 50/60 Hz, 30 VA).
2. Die Reolink Video-Türklingel PoE/WiFi funktioniert nicht mit der vorhandenen mechanischen Klingel. Bitte koppeln Sie die Reolink Chime mit der Reolink Türklingel. Wie man die Reolink Türklingel mit der Chime koppelt (Türklingel PoE/WiFi)
3. Wenn Sie die Reolink Türklingel nicht mit der vorhandenen Türklingelverkabelung mit Strom versorgen möchten, können Sie:
- Die Reolink Video-Türklingelkameras mit dem Netzadapter über Jumper-Kabel mit Strom versorgen: Wie man Video-Türklingeln mit Stromkabeln mit Strom versorgt?
- Für die Reolink Video-Türklingel PoE können Sie sie auch über ein PoE-fähiges Gerät, wie einen PoE-Switch, mit einem Ethernet-Kabel mit Strom versorgen: Wie man Reolink PoE-Kameras mit Strom versorgt

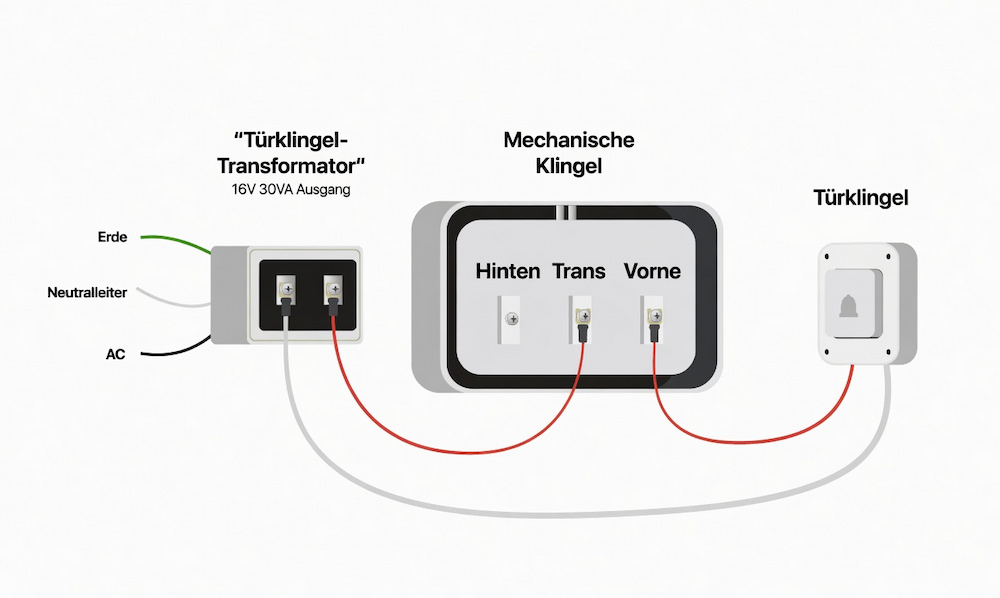

Vor der Installation: Überprüfen Sie den Status der mechanischen Klingel
Drücken Sie den vorhandenen Türklingelknopf und prüfen Sie, ob die vorhandene Klingel läuten kann. Stellen Sie sicher, dass die alte Türklingelverkabelung noch funktioniert. Schalten Sie dann das Türklingelsystem aus.
Je nach Situation können Sie eine der folgenden Methoden wählen, um eine Reolink Video-Türklingel an die vorhandene Türklingelverkabelung anzuschließen.

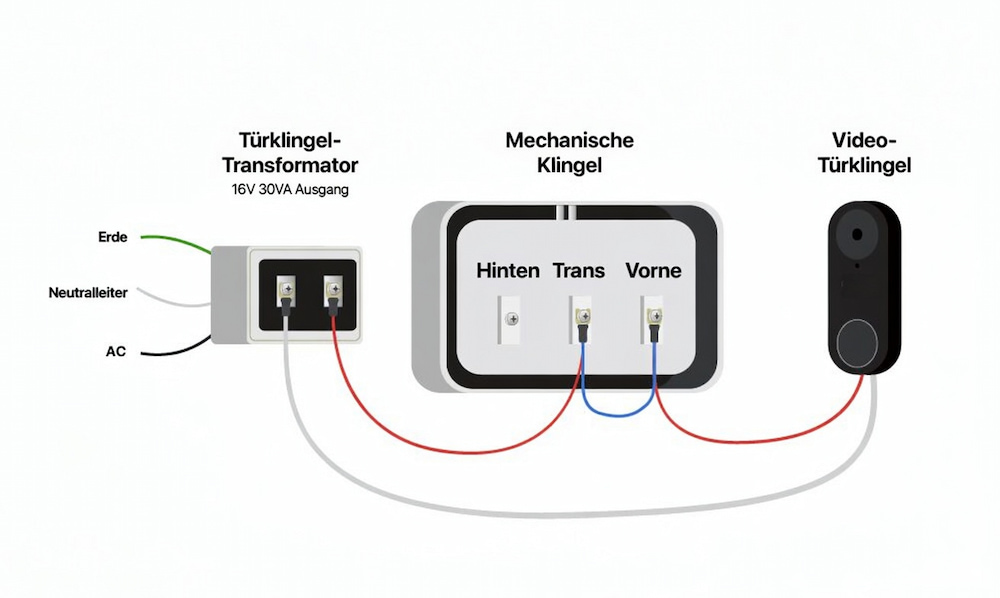

Methode 1. Umgehen der mechanischen Klingel mit einem Jumper-Kabel
Indem Sie die vorhandene Klingel mit dem im Produktkarton enthaltenen Jumper-Kabel umgehen, erhält die Reolink Video-Türklingel ausreichend Strom und arbeitet stabil. Hier ist eine Anleitung zum Umgehen:
Schritt 1. Entfernen Sie die Abdeckung der mechanischen Klingel. Machen Sie ein Foto von der vorhandenen Drahtverbindung. Dieses kann später als Referenz dienen.
Schritt 2. Lösen Sie die Schrauben der Anschlüsse an den Klemmen Trans und Front der mechanischen Klingel. Entfernen Sie jedoch nicht die Schrauben oder die vorhandenen Kabel.
Schritt 3. Verbinden Sie die beiden Gabelschuhe des mitgelieferten Jumper-Kabels mit den Klemmen Trans und Front. Ziehen Sie die Schrauben an den Klemmen wieder fest, um die Gabelschuhe zu sichern.
Schritt 4. Ersetzen Sie die alte Türklingel durch die Reolink Video-Türklingel.
Wichtige Hinweise:
1. Die Reolink Video-Türklingel benötigt, dass der Benutzer die vorhandene Klingel zuerst umgeht, um ausreichend Strom zu erhalten. Ohne diesen Schritt kann es zu Problemen kommen, darunter, aber nicht beschränkt auf:
- Die Türklingelkamera lässt sich nicht einschalten oder startet unregelmäßig neu.
- Die Türklingelkamera lässt sich einschalten, arbeitet aber nicht stabil.
- Die vorhandene mechanische Klingel vibriert oder ertönt unregelmäßig.
2. Die vorhandene mechanische Klingel funktioniert nach dem Umgehen nicht mehr.
3. Seien Sie vorsichtig beim Umgang mit der Schaltkreisverkabelung. Wenn Sie Fragen haben oder Unterstützung benötigen, wenden Sie sich an einen qualifizierten Elektriker.

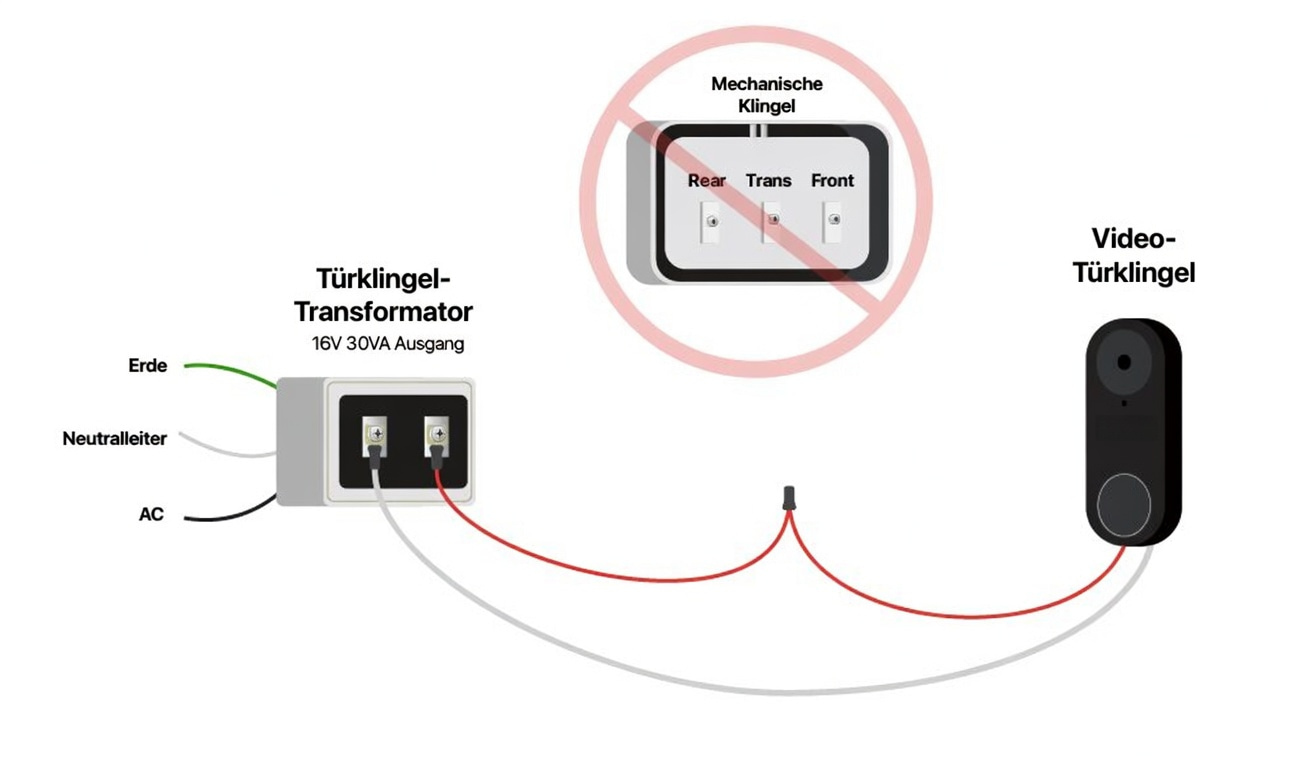

Methode 2. Anschließen der Reolink Video-Türklingel an den Klingeltransformator
Schließen Sie die Reolink Video-Türklingel direkt an den Klingeltransformator an. Ersetzen Sie dann die alte Türklingel durch die Reolink Video-Türklingel.
Hinweis: Die Reolink Video-Türklingel arbeitet mit einer Stromversorgung von 24 V DC oder 12-24 V AC, 50/60 Hz.
Wenn Sie mehr als eine Video-Türklingel oder mechanische Klingel haben, können Sie sich bei der Installation an den folgenden Fällen orientieren.

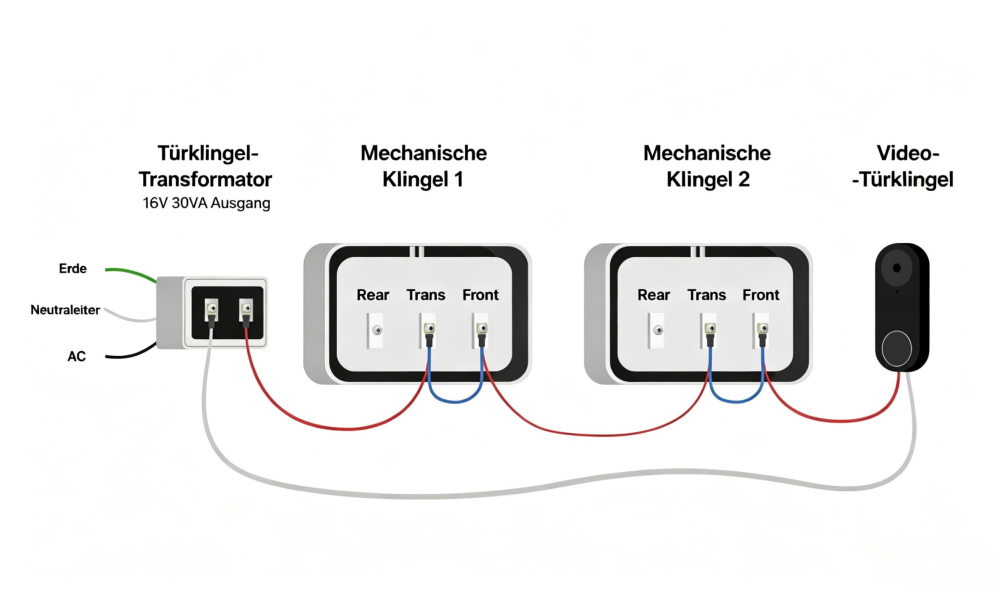

Fall 1. Zwei mechanische Klingeln an einem Türklingelknopf angeschlossen
Schritt 1. Verwenden Sie zwei mitgelieferte Jumper-Kabel, um jeweils Trans und Front an den mechanischen Klingeln zu verbinden.
Schritt 2. Ersetzen Sie den alten Türklingelknopf durch die Reolink Video-Türklingel.

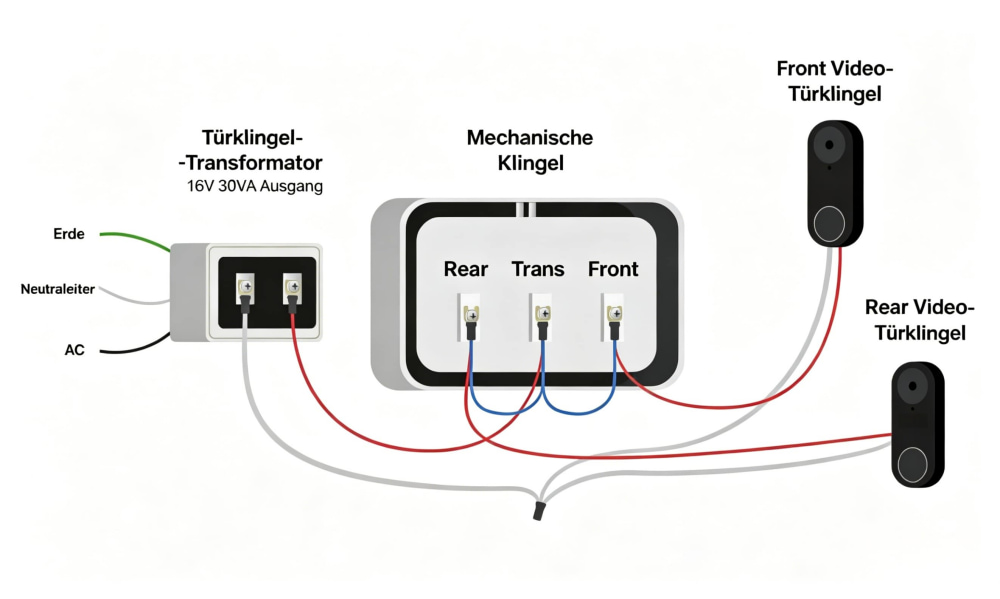

Fall 2. Zwei alte Türklingelknöpfe an einer mechanischen Klingel angeschlossen
Schritt 1. Verwenden Sie ein Jumper-Kabel, um Front und Trans an der mechanischen Klingel zu verbinden, und ein weiteres Jumper-Kabel, um Rear und Trans zu verbinden.
Schritt 2. Ersetzen Sie die alten Türklingelknöpfe durch Video-Türklingeln.
Fall 3. Zu komplizierte Verkabelung
Wenn die Türklingelverkabelung zu kompliziert ist, empfehlen wir, die mechanische(n) Klingel(n) unberührt zu lassen und die Video-Türklingeln direkt an den Transformator anzuschließen. Folgen Sie den nachfolgenden Bildern zur Installation.

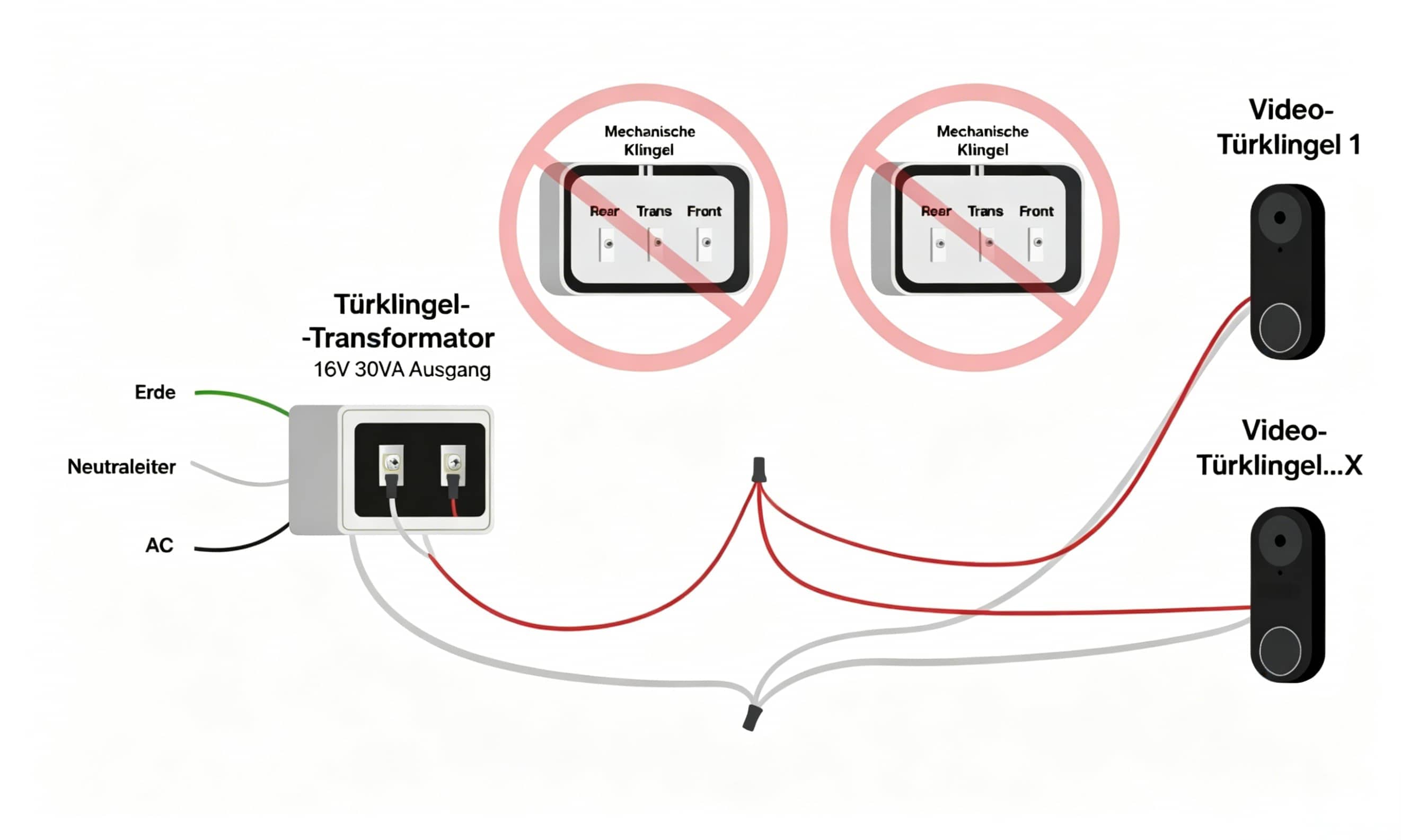

1. Mehrere Video-Türklingeln an einen Transformator anschließen

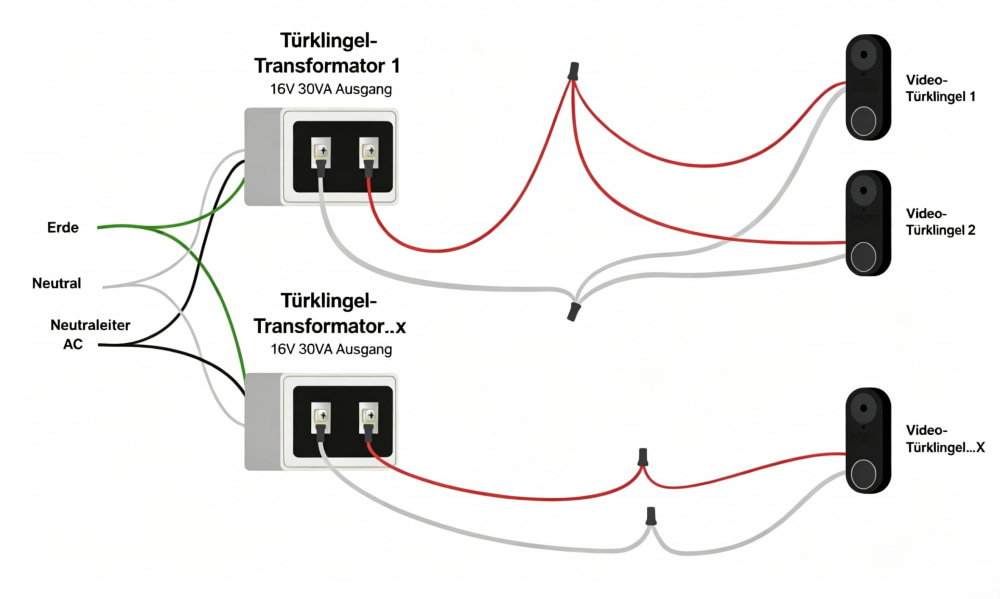

2. Mehrere Türklingeln an mehrere Transformatoren anschließen

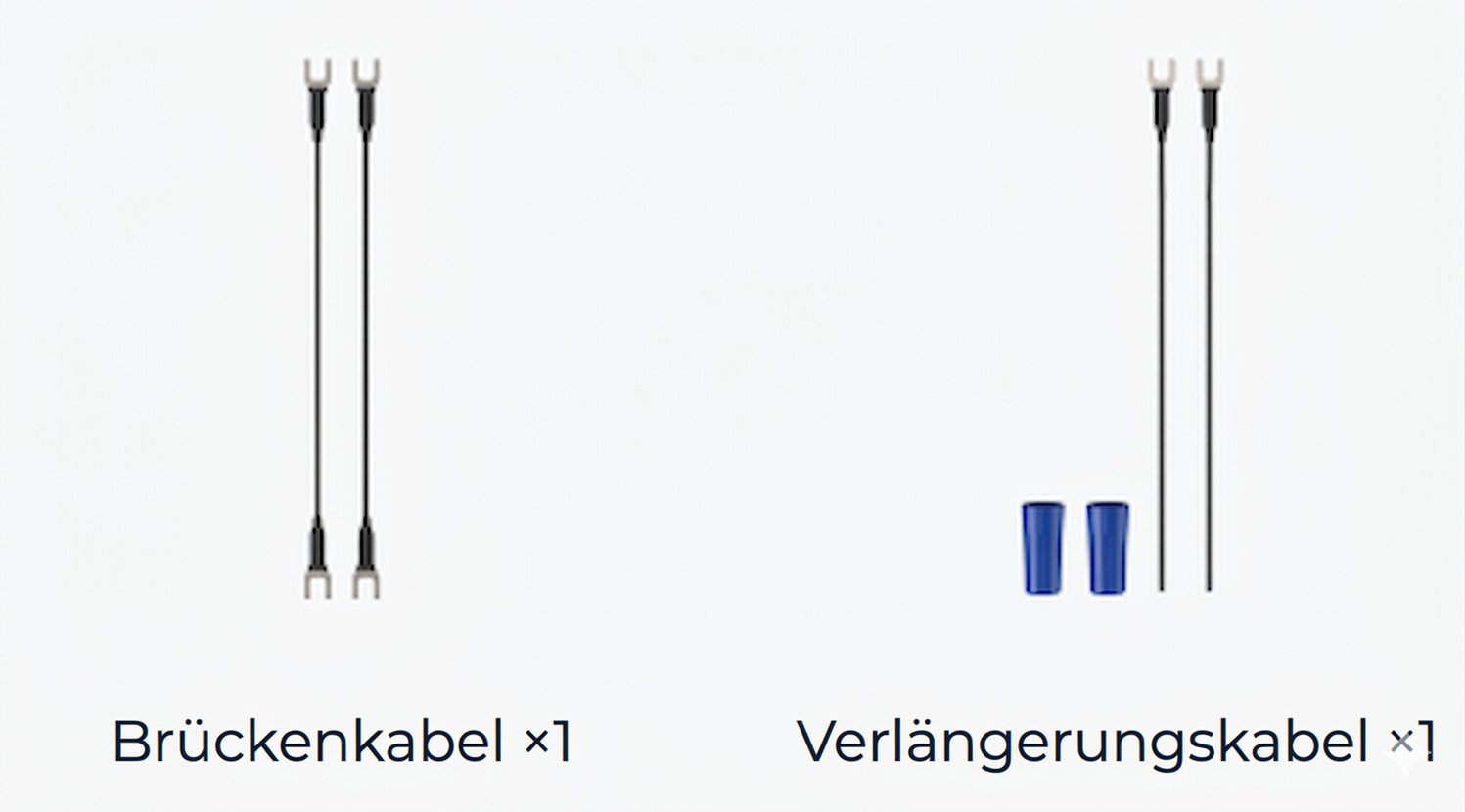

Hinweis: Reolink stellt schwarze Jumper-Kabel und Verlängerungskabel bereit. Die roten Drähte in den Diagrammen dienen nur zur Veranschaulichung und zeigen keine Polarität an. Bitte folgen Sie den Verkabelungsanweisungen sorgfältig. Die zwei Jumper-Kabel, die an die Schrauben auf der Rückseite der Video-Türklingel angeschlossen werden, haben keine spezifische Anordnungsvorgabe. Solange die Verbindungen korrekt hergestellt sind, spielt die Reihenfolge der Kabel keine Rolle. Stellen Sie nur sicher, dass die Kabel sicher an den Schrauben befestigt sind, um eine ordnungsgemäße Funktion zu gewährleisten.
