Einrichtung der Bildzusammenfügung über die Reolink-Software

Image Stitching is designed to improve the stitching effect. For dual-lens cameras, since two lenses are combined to form a single image, the stitched area may be affected by the distance of objects being monitored. This can sometimes cause visual discontinuity or overlapping objects. The following explains how to adjust the Image Stitching settings to optimize image fusion for Reolink dual-lens cameras.

Gilt für: Reolink Duo 2 PoE, Duo Series P730, Reolink Duo 2 Wi-Fi, Reolink Duo 2 LTE, Duo Series G750, Reolink Duo Floodlight PoE, Floodlight Series F750P, Reolink Duo Floodlight Wi-Fi, Duo 3 PoE, Duo 3 WiFi, Duo 3V PoE, Duo 2V PoE, Argus 4, Argus Series B740, Argus 4 Pro, Argus Series B740X, Reolink Elite Series.

Hinweis: Die erste Generation Duo wird nicht unterstützt.

Parameter der Bildzusammenfügung

Nur wenige Szenen müssen möglicherweise feinjustiert werden. Die Nutzer müssen in den meisten Szenen die Entfernung sowie die horizontalen und vertikalen Parameter nicht manuell anpassen.

Auf der Seite Bildzusammenfügung können Sie Entfernung, Horizontal, Vertikal einstellen.

• Entfernung: die Entfernung zwischen der Kamera und dem Objekt. Die Standardentfernung beträgt 8 Meter. Wenn das Objekt/der Bereich nahe oder weit von der Kamera entfernt ist und das Objekt fehlt oder Geisterbilder entstehen, können Sie den Entfernungswert anpassen. Der einstellbare Bereich liegt zwischen 2 m und 20 m.
• Horizontal: Der Wert gibt an, wie viele Pixel die beiden Bilder der Dual-Linse horizontal überlappen. Eine Verringerung des Wertes bedeutet, die beiden Bilder zu trennen, eine Erhöhung des Wertes bedeutet, die Lücke zwischen den beiden Bildern zu schließen.
• Vertikal: Eine Verringerung des Wertes bewegt das rechte Bild nach unten, eine Erhöhung des Wertes bewegt es nach oben.

Anleitung zur Einrichtung der Bildzusammenfügung für Reolink-Kameras

Folgen Sie den nachstehenden Anleitungen, um die Bildzusammenfügung für Ihre Reolink-Kameras auf verschiedenen Plattformen einzurichten:

• Über die Reolink App

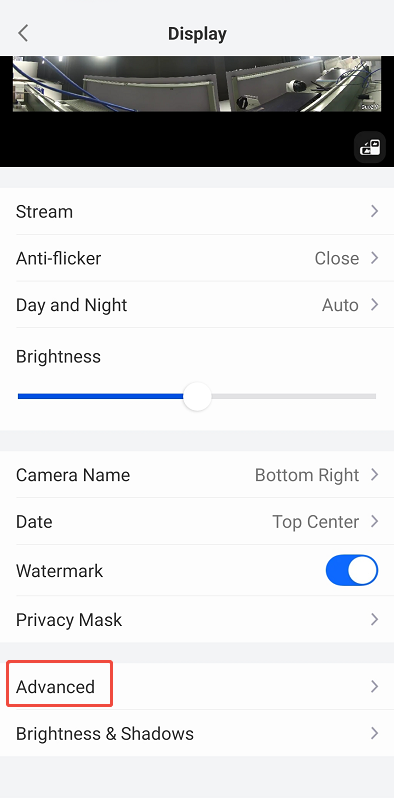

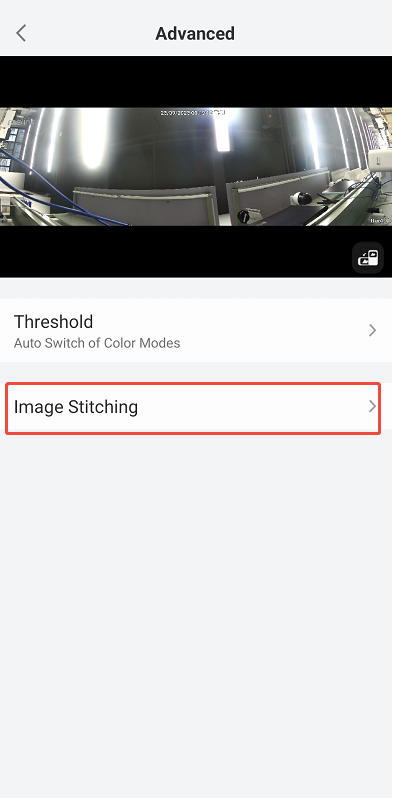

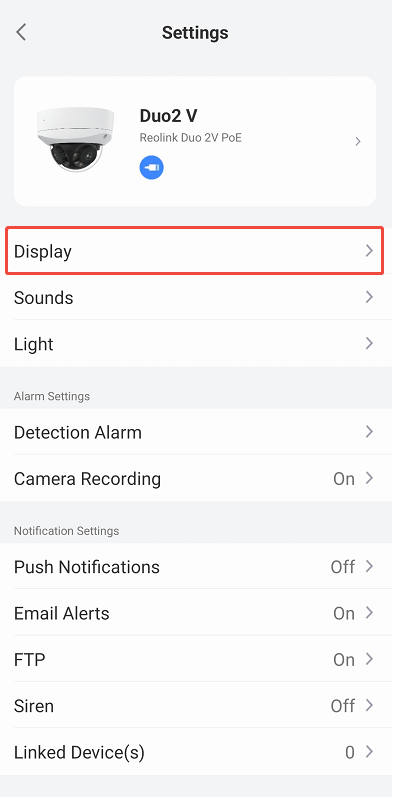

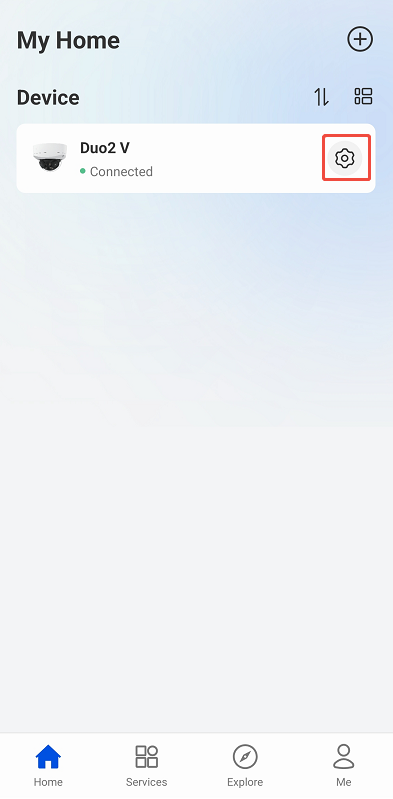

  Schritt 1: Öffnen Sie die App und gehen Sie zu den Geräteeinstellungen unter Einstellungen > Anzeige > Erweitert > Bildzusammenfügung.

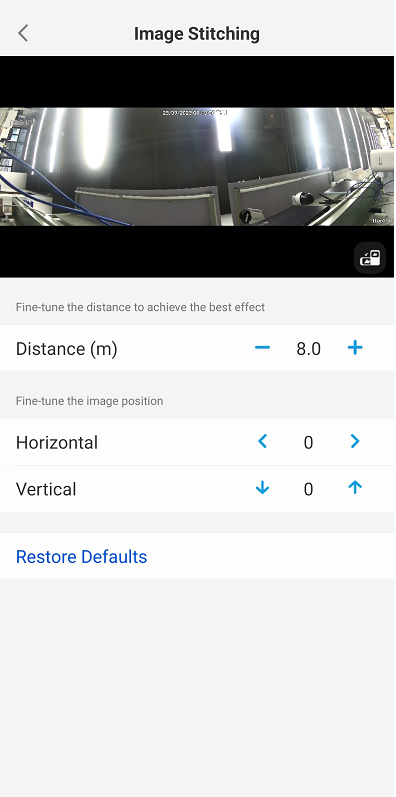

  Schritt 2: Passen Sie die Werte entsprechend der tatsächlichen Szene für einen besseren Zusammenfühungseffekt an. Wenn die Einstellungen falsch sind oder Sie zur ursprünglichen Konfiguration zurückkehren möchten, tippen Sie auf Standard wiederherstellen.



  Videoanleitung

• Über den Reolink Client

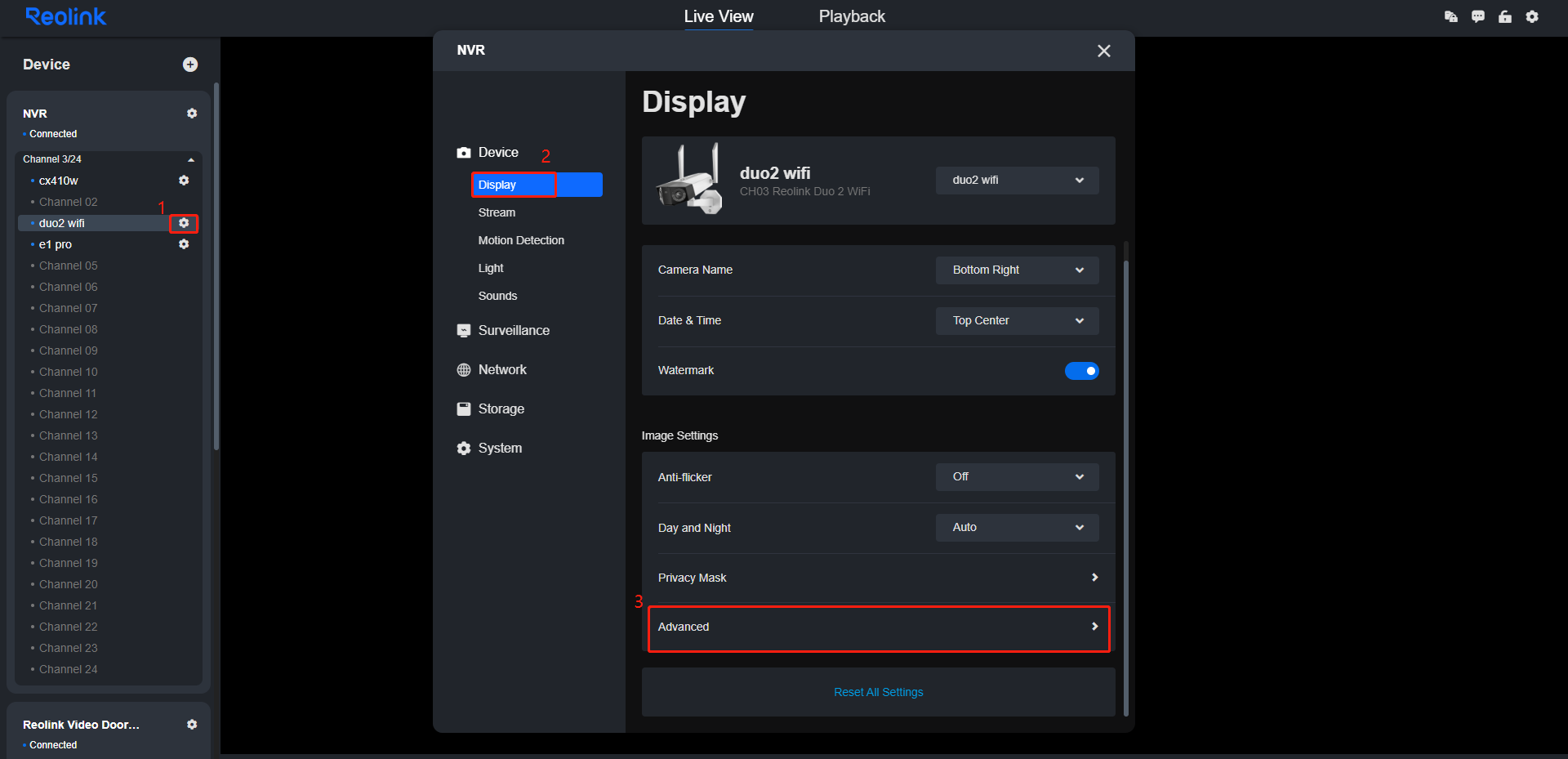

  Schritt 1: Klicken Sie auf die Kameraeinstellungen-Schaltfläche und gehen Sie zu Anzeige > Erweitert.

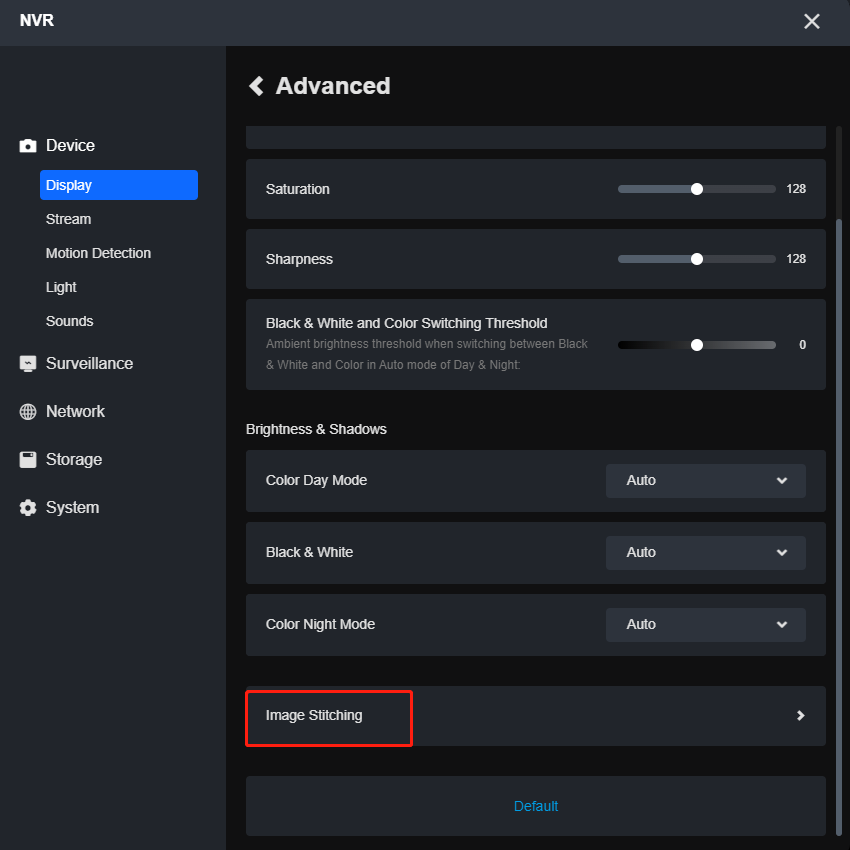

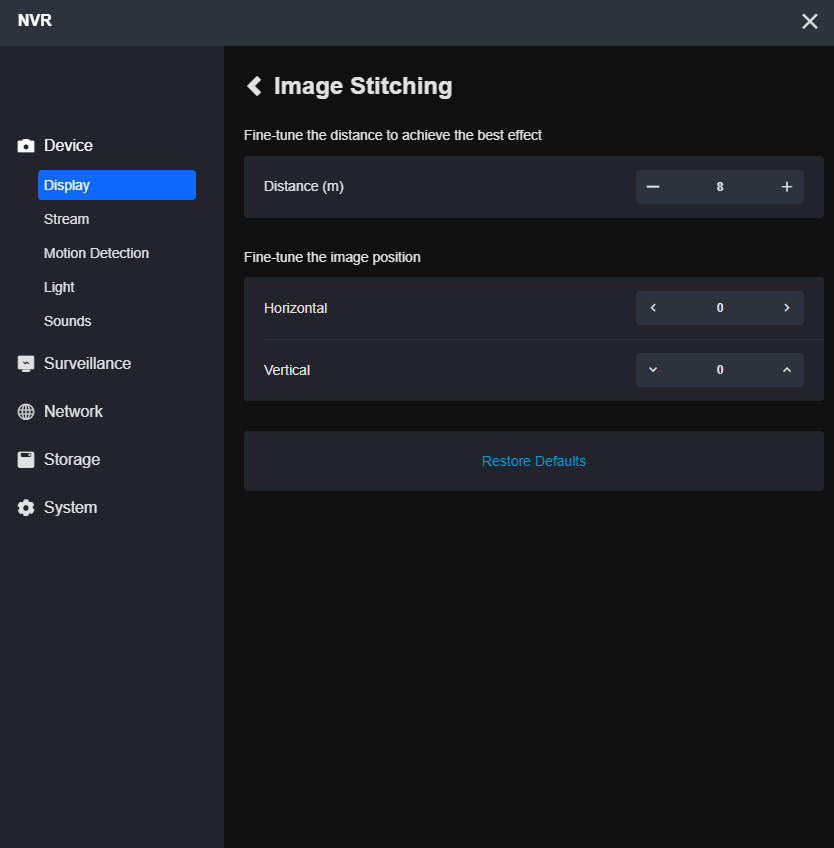

  Schritt 2: Klicken Sie auf Bildzusammenfügung, um die Einstellungen anzusehen und anzupassen. Wenn die Einstellungen falsch sind oder Sie zur ursprünglichen Konfiguration zurückkehren möchten, klicken Sie auf Standard wiederherstellen.





  Videoanleitung

• Über den Reolink Webbrowser

  👉 Gilt für: Allein verwendete Kameras (außer Batterieversion) oder Kameras, die einem Reolink NVR/Home Hub hinzugefügt wurden.

  Schritt 1: Greifen Sie über einen Webbrowser auf Ihre Kamera zu: So greifen Sie über Webbrowser auf Reolink-Produkte zu.

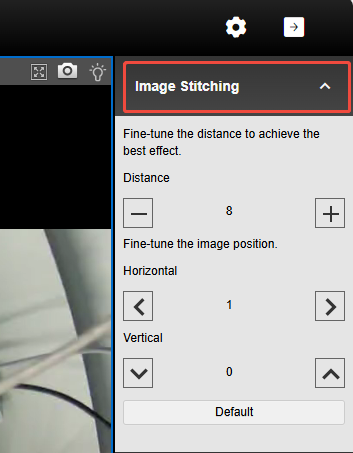

  Schritt 2: Klicken Sie im rechten Bedienfeld auf Bildzusammenfügung, um die Funktion zu erweitern. Passen Sie die Werte entsprechend der tatsächlichen Szene für einen besseren Zusammenfühungseffekt an. Wenn die Einstellungen falsch sind oder Sie zur ursprünglichen Konfiguration zurückkehren möchten, klicken Sie auf Standard.

  (Hinweis: Wenn die Dual-Linsen-Kamera zu einem Reolink NVR oder Home Hub hinzugefügt wurde, stellen Sie sicher, dass Sie unter Kanäle zuerst die richtige Kamera auswählen, um auf die Bildzusammenfügungsfunktion zuzugreifen.)



• Über Monitor, der mit Reolink NVR verbunden ist

  👉 Gilt für: Reolink NVR-Nutzer.

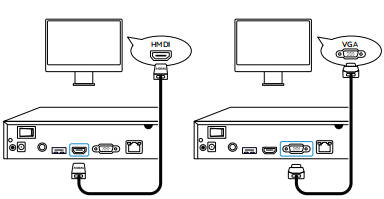

  Schritt 1: Verbinden Sie einen Fernseher/Monitor über HDMI- oder VGA-Kabel mit dem NVR.

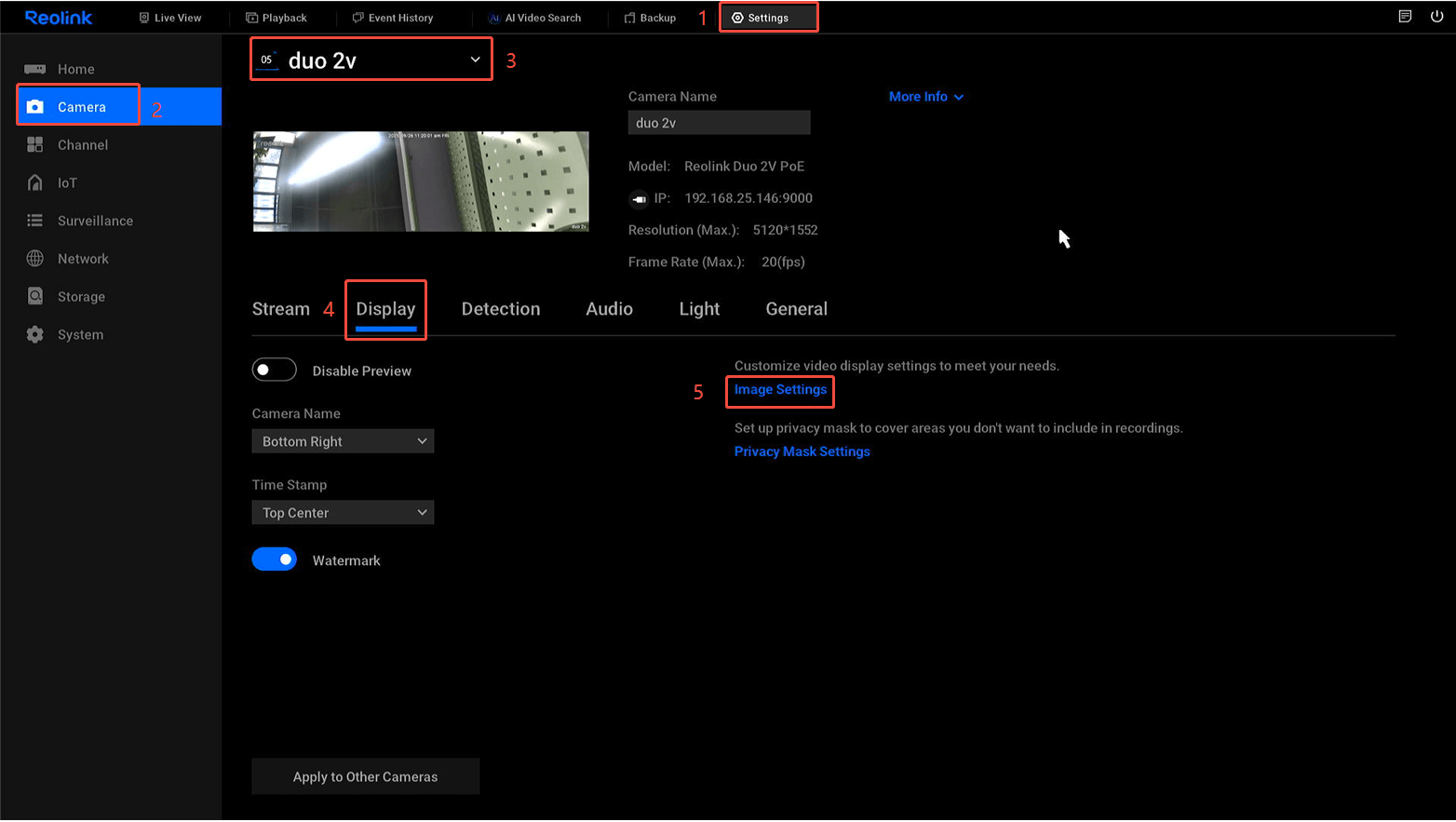

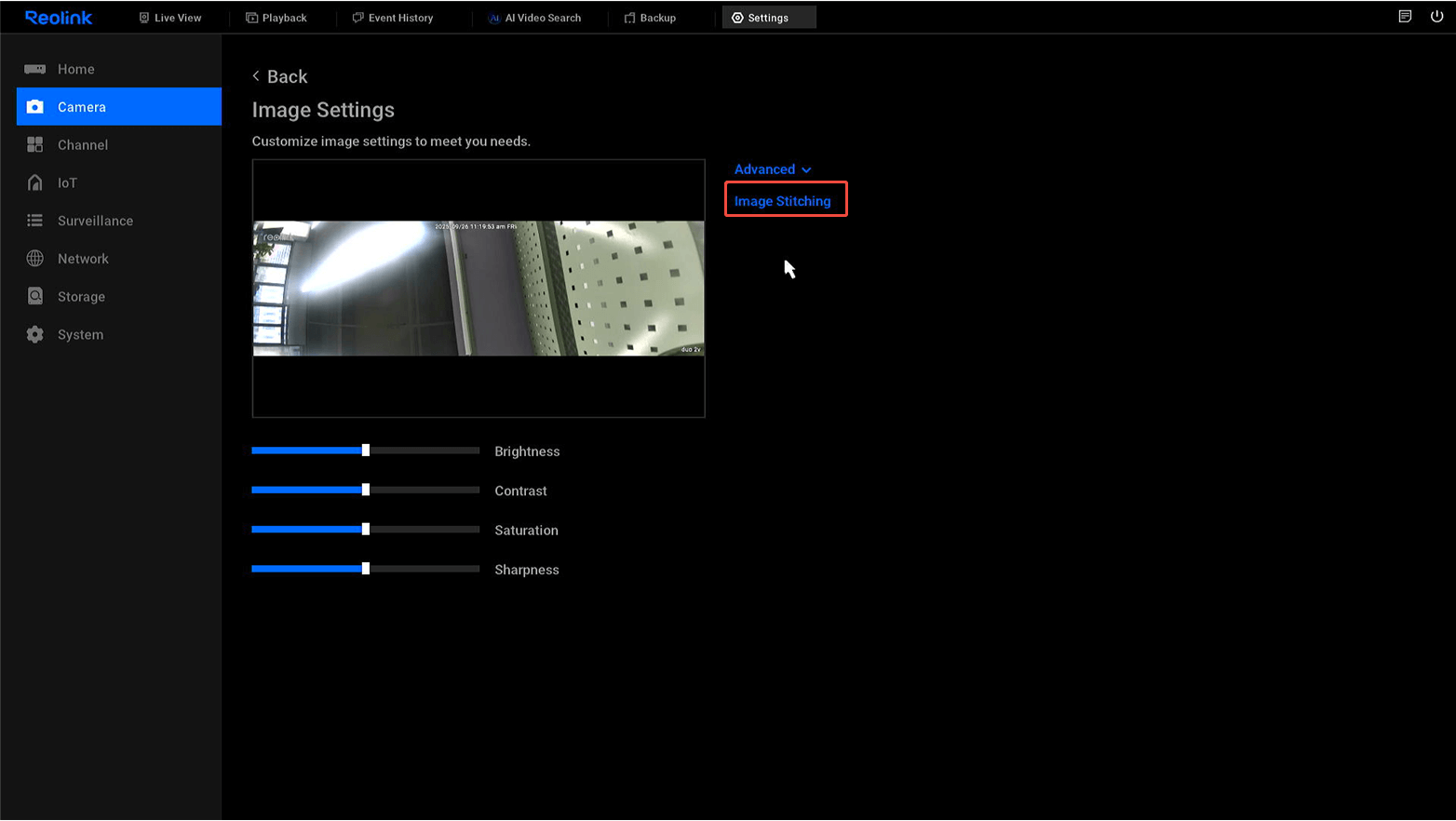

  Schritt 2: Klicken Sie auf Einstellungen > Kamera, wählen Sie Ihre Dual-Linsen-Kamera aus und gehen Sie dann zu Anzeige > Bildeinstellungen > Bildzusammenfügung, um auf die Funktion zuzugreifen.

  (Je nach Version kann sich die Einstellungen-Schaltfläche in der oberen oder unteren Symbolleiste befinden, das unten gezeigte Bild dient als Referenz).

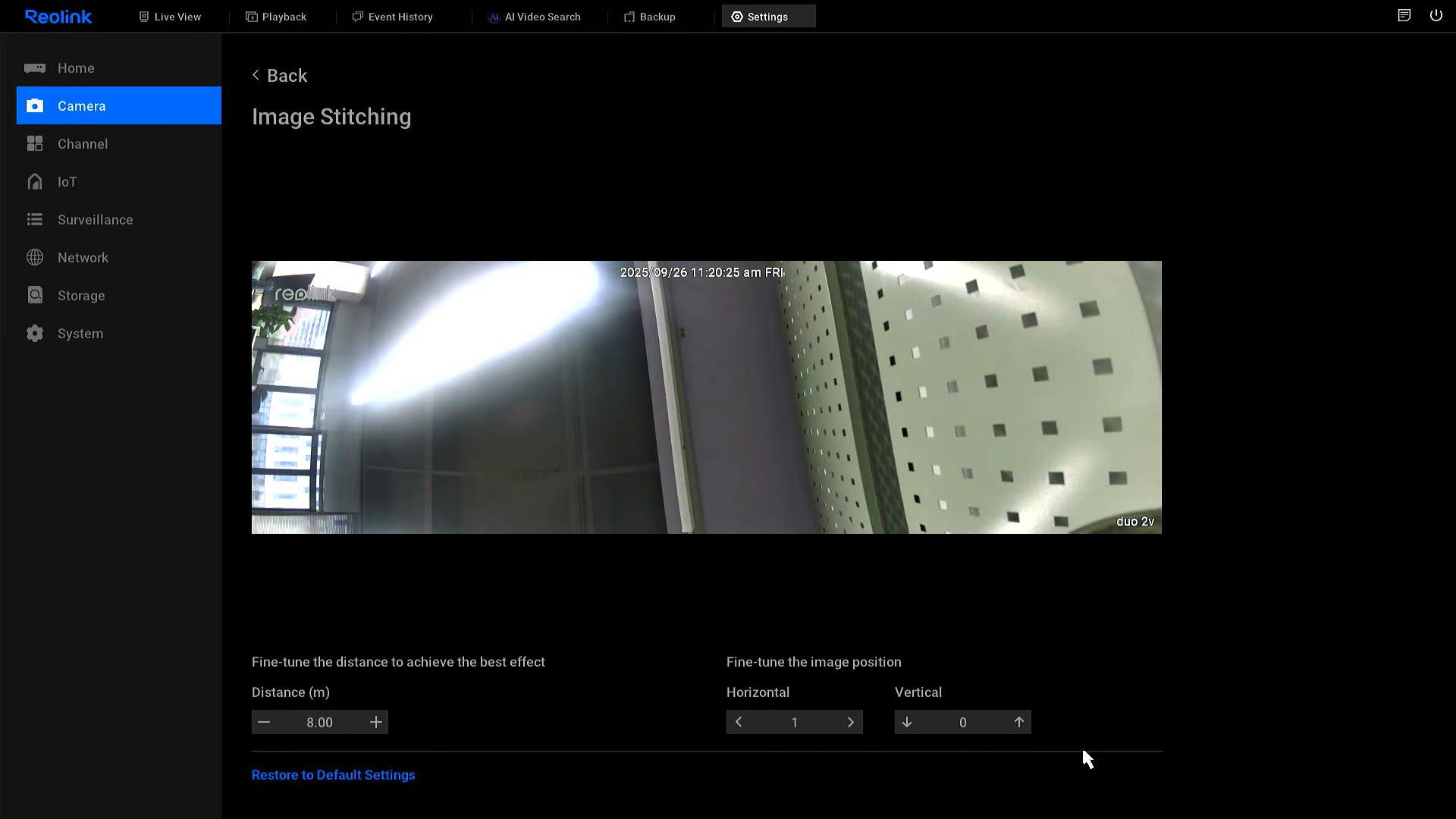

  Schritt 3: Passen Sie die Werte entsprechend der tatsächlichen Szene für einen besseren Zusammenfühungseffekt an. Wenn die Einstellungen falsch sind oder Sie zur ursprünglichen Konfiguration zurückkehren möchten, klicken Sie auf Auf Standardeinstellungen zurücksetzen.



Folgen Sie diesen Schritten, um die Bildzusammenfügung Ihrer Reolink Dual-Linsen-Kamera für bessere Bilder zu optimieren. Falls nötig, können die Standardeinstellungen wiederhergestellt werden, um von vorne zu beginnen. Wenn das Problem weiterhin besteht, stellen Sie sicher, dass Ihre Kamera auf die neueste Firmware aktualisiert ist, und falls das Problem nicht behoben werden kann, klicken Sie unten auf "Anfrage senden", um den Reolink-Support zu kontaktieren.
