Ein Ethernet-Kabel verbindet Ihr Reolink-Gerät mit einem Netzwerk und überträgt sowohl Daten als auch Strom über ein einziges Kabel. Dieser Artikel erklärt die Kabelspezifikationen, RJ45-Steckertypen, Verkabelungsstandards und Pinbelegungen, die Sie beim Arbeiten mit Reolink PoE-Systemen kennen müssen.
Gilt für: Reolink TrackMix Wired LTE, Trackmix Series G765, Reolink Wi-Fi camera with an Ethernet (LAN) Port, and all Reolink PoE cameras.
Was ist ein Ethernet-Kabel
Ein Ethernet-Kabel verbindet Ihr elektronisches Gerät mit einem Netzwerk, ermöglicht Internetzugang und die Kommunikation mit gemeinsam genutzten Netzwerkressourcen. In Reolink-Sicherheitsprodukten werden Ethernet-Kabel verwendet, um PoE-Kameras mit einem NVR, einem PoE-Switch/-Injector oder direkt mit einem Router zu verbinden.
Bei PoE-(Power over Ethernet-)Kameras erfüllt das Ethernet-Kabel eine doppelte Funktion:
- Datenübertragung — sendet Videoübertragungen und empfängt Befehle.
- Stromversorgung — liefert elektrische Energie vom NVR oder PoE-Switch zur Kamera und macht so ein separates Netzteil überflüssig.
Ethernet-Kabelanforderungen für Reolink-Produkte
Um eine stabile Netzwerkleistung und eine zuverlässige Stromversorgung sicherzustellen, verwenden Sie ein Ethernet-Kabel, das die folgenden Anforderungen erfüllt. Sie können bei Bedarf ein Ethernet-Kabel auf der offiziellen Reolink-Webseite erwerben.
| Spezifikation | Anforderung |
|---|---|
| Stecker | RJ45 |
| Verkabelungsstandard | T568B (litzengeflechtete verdrillte Paare) |
| Anzahl der Pins | 8 PINs (alle 8 Drähte müssen verbunden sein) |
| Unterstützte Kabeltypen | CAT5, CAT5e, CAT6 oder CAT7 |
Die maximal effektive Kabellänge zwischen der Kamera und dem Netzwerkgerät (z. B. NVR oder PoE-Switch) hängt von der Kabelkategorie und dem angeschlossenen Gerät ab:
| Kabeltyp | Empfohlene maximale Länge |
|---|---|
| Cat5 | Bis zu 80 m (262 ft) |
| Cat5e und höher | Bis zu 100 m (328 ft) |
Verständnis der Standard-RJ45-Stecker & T568B-Verkabelung des Ethernet-Kabels
Reolink PoE-Produkte verwenden RJ45-Stecker von Ethernet-Kabeln, um Kameras, NVRs, Switches/Injector und Router zu verbinden. Das Verständnis der Steckertypen und des T568B-Verkabelungsstandards ist beim Umgang mit Ethernet-Kabeln unerlässlich – egal, ob Sie eine Verbindung beheben oder ein beschädigtes Kabel reparieren.
1. RJ45-Steckertypen: männlich vs. weiblich

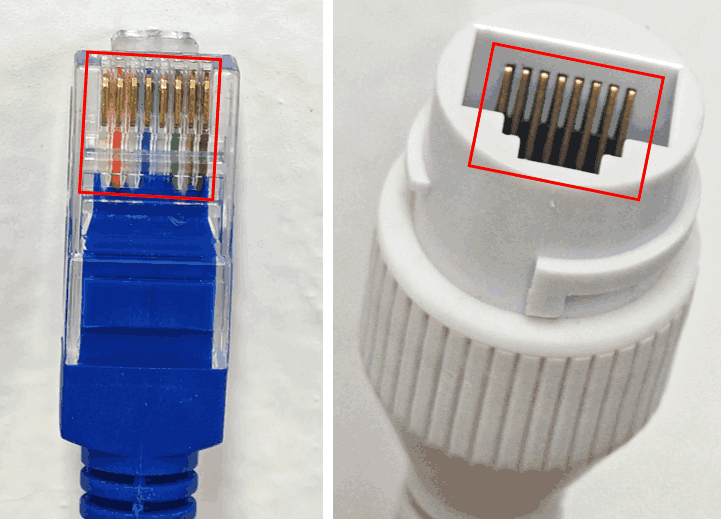

Die folgenden Bilder zeigen, wie die RJ45-Stecker männlich (Stecker – linkes Bild) und weiblich (Buchse – rechtes Bild) mit 8 PINs aussehen.
Im Folgenden werden die Unterschiede zwischen RJ45-Stecker männlich (Stecker) und weiblich (Buchse) erklärt.
| Steckertyp | Ort | Pins | Beschreibung |
|---|---|---|---|
| RJ45 männlich (Stecker) | An beiden Enden des Ethernet-Kabels | 8 Pins | Der Standardstecker, der in den Port der Kamera oder des NVR eingesteckt wird. Entspricht der T568B-Verkabelung. |
| RJ45 weiblich (Buchse) | Am Kameragehäuse/Pigtail; An Netzwerkgeräten wie Routern, NVRs und PoE-Switch-/Injector-Ports. |
8 Pins (Standard) | Die Buchse am Gerät. |

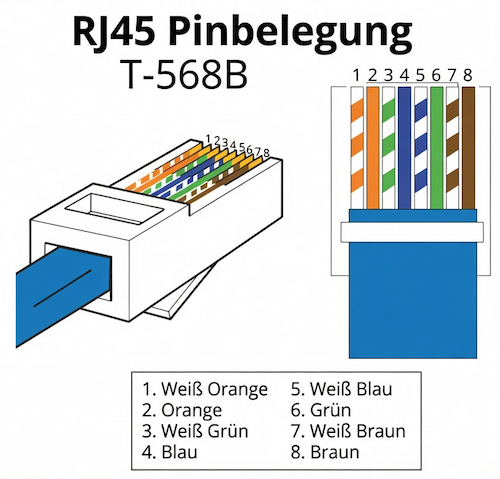

2. T568B-Verkabelungsstandard/-Reihenfolge (männlicher Stecker)
Der männliche RJ45-Stecker am Ethernet-Kabel folgt dem T568B-Verkabelungsstandard/-Reihenfolge – dem von ANSI, TIA und EIA anerkannten Standardschema. Reolink-Produkte benötigen T568B-terminierte Kabel. Wenn Sie einen Ethernet-Kabel-männlichen Stecker herstellen oder reparieren, befolgen Sie diesen Standard/diese Reihenfolge:
| Pin | T568B — Drahtfarbe | Funktion |
|---|---|---|
| Pin 1 | Weiß & Orange | Ethernet-Daten-Übertragung |
| Pin 2 | Orange | Ethernet-Daten-Übertragung |
| Pin 3 | Weiß & Grün | Ethernet-Daten-Übertragung |
| Pin 4 | Blau | PoE-Stromversorgung |
| Pin 5 | Weiß & Blau | PoE-Stromversorgung |
| Pin 6 | Grün | Ethernet-Daten-Übertragung |
| Pin 7 | Weiß & Braun | PoE-Stromversorgung |
| Pin 8 | Braun | PoE-Stromversorgung |
Interner Draht des Reolink Kamera-Pigtails

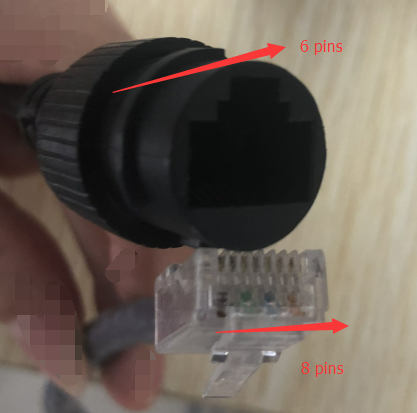

Die Anzahl der Drähte, Drahtfarben und Verkabelungsreihenfolge des RJ45-Weibchensteckers an einem Reolink Kamera-Pigtail unterscheiden sich von denen eines Standard-RJ45-Männchensteckers an einem Ethernet-Kabel. Einige Reolink IP-Kameramodelle verwenden beim Abisolieren des RJ45-Weibchensteckers der Kamera nur 4 oder 6 interne Drähte im Kameragehäuse.
Wenn Sie den Stecker an einem Reolink Kamera-Pigtail reparieren oder ersetzen müssen, überprüfen Sie nach dem Abisolieren der Außenhülle zuerst, wie viele Drähte sich im Pigtail befinden – es sind entweder 6 Drähte oder 4 Drähte. Wenn es 6 Drähte sind, orientieren Sie sich an der Spalte "6-Drähte" in der untenstehenden Tabelle. Wenn es 4 Drähte sind, orientieren Sie sich an der Spalte "4-Drähte". Folgen Sie der Drahtreihenfolge und den Farben in der Tabelle, verbinden Sie jeden Draht mit dem entsprechenden Pin beginnend bei Pin 1 und crimpen Sie dann den neuen RJ45-Weibchenstecker oder RJ45-Keystone Buchse.
| Pin | Funktion | 6-Drähte-Konfiguration | 4-Drähte-Konfiguration |
|---|---|---|---|
| Pin 1 | Daten | Orange & Weiß | Orange & Weiß |
| Pin 2 | Daten | Orange | Orange |
| Pin 3 | Daten | Grün & Weiß | Grün & Weiß |
|
Pin 4 oder Pin 5 (eine Auswahl) |
Strom | Grau oder Braun (je nach Kameramodell) |
— |
| Pin 6 | Daten | Grün | Grün |
|
Pin 7 oder Pin 8 (eine Auswahl) |
Strom | Lila (verbinden Sie ihn entweder mit Pin 7 oder Pin 8) |
— |
Hinweis:
- "Pin 4 oder Pin 5" bedeutet eine Auswahl — verbinden Sie den grauen (oder braunen) Draht mit entweder Pin 4 oder Pin 5, nicht mit beiden. Verschiedene Reolink-Kameramodelle verwenden für diese Position entweder Grau oder Braun.
- "Pin 7 oder Pin 8" bedeutet eine Auswahl — verbinden Sie den lila Draht mit entweder Pin 7 oder Pin 8, nicht mit beiden.
- Die 4-Drähte-Konfiguration enthält nur Datenleitungen (Pins 1, 2, 3, 6), daher sind keine separaten Stromleitungen erforderlich.
- Das Schneiden oder Modifizieren des Kamera-Pigtails kann Ihre Garantie ungültig machen. Diese Anleitung ist für fortgeschrittene Benutzer und Techniker gedacht. Wenn Ihre Kamera noch unter Garantie steht und der Stecker beschädigt ist, klicken Sie unten auf 'Eine Anfrage stellen' für weitere Hilfe.
Die meisten Installationsszenarien erfordern nur ein Standard-Ethernet-Kabel, das den empfohlenen Spezifikationen entspricht. Die in diesem Artikel beschriebene interne Drahtfolge ist nur für die Reparatur oder den Austausch des RJ45-Steckers an einem Reolink Kamera-Pigtail gedacht.
