Der Reolink-Festplattengruppenmodus ist eine erweiterte Funktion zur Speicherverwaltung, mit der sich physische Festplatten logisch in bis zu 2 unabhängige Festplattengruppen partitionieren lassen. Jede Gruppe übernimmt die zyklischen Lese-/Schreibvorgänge für die ihr zugewiesenen Kamerakanäle — unabhängig und parallel.
Gilt für: RP-N64
Dieser Artikel besteht aus drei Teilen:
- Was ist der Festplattengruppenmodus?
- Warum sollte der Festplattengruppenmodus verwendet werden?
- Einrichten des Festplattengruppenmodus
Was ist der Festplattengruppenmodus?
Der Reolink-NVR RP-N64 ist mit 4 Festplattenschächten ausgestattet (unterstützt bis zu 4 × 20 TB). Der Festplattengruppenmodus verteilt die Aufzeichnungskanäle auf mehrere Festplatten, um die Schreibleistung zu verbessern und eine stabile Aufzeichnung über mehrere Kanäle hinweg sicherzustellen. Wenn viele Kameras verbunden sind, verfügt eine einzelne Festplatte möglicherweise nicht über genügend Bandbreite. Der Festplattengruppenmodus hilft dabei, die Schreiblast auszugleichen.
Wichtige Merkmale:
- Empfohlene Konfiguration: Bis zu 2 Festplattengruppen können konfiguriert werden (z. B. eine Aufteilung „2+2“ auf 4 Festplatten oder eine Aufteilung „1+3“).
- Unabhängiges Überschreiben: Jede Festplattengruppe führt die zyklischen Lese-/Schreibvorgänge unabhängig aus — wenn der Speicherplatz einer Festplattengruppe voll ist, werden nur die ältesten Aufnahmen innerhalb dieser Festplattengruppe überschrieben.
- Neuzuweisung von Kanälen: Nach der Ersteinrichtung können Kanäle jederzeit über die Konfigurationsoberfläche anderen Festplattengruppen zugewiesen werden, sodass Aufnahmen aus verschiedenen Bereichen physisch auf unterschiedlichen Laufwerken getrennt werden.
- Mindestanforderung: Es müssen mindestens 2 Festplatten installiert sein, um den Festplattengruppenmodus zu aktivieren. Bei nur 1 erkannter Festplatte ist die Funktion nicht verfügbar.
Warum sollte der Festplattengruppenmodus verwendet werden?
Standardmäßige Reolink-NVRs verwenden einen herkömmlichen Modus zum Überschreiben in einer Schleife, bei dem alle Kanäle in einen gemeinsamen Speicherpool schreiben — die Laufwerke werden nacheinander gefüllt. Dies funktioniert zwar bei kleineren Konfigurationen (8–16 Kanäle), ein Reolink-NVR mit 64 Kanälen steht in diesem Modus jedoch vor erheblichen Herausforderungen. Der Festplattengruppenmodus behebt drei zentrale Probleme:
Unterschiedliche Speicherkapazitäten
Verschiedene Überwachungsbereiche haben unterschiedliche Prioritäten und Speicheranforderungen. Ein Büro für Finanzangelegenheiten mit mehreren Kameras benötigt beispielsweise deutlich mehr Speicherplatz als ein wenig frequentierter Korridor. Mit dem Festplattengruppenmodus können bestimmte Kanäle bestimmten Festplattengruppen zugewiesen werden. Dadurch erhalten wichtige Aufnahmen dedizierten Speicherplatz und werden nicht durch weniger wichtige Aufnahmen überschrieben.
Physische Trennung und Fehlertoleranz
Wenn alle Aufnahmen wahllos auf allen Laufwerken verteilt werden, kann der Ausfall eines einzelnen Laufwerks zu fragmentiertem Datenverlust auf allen Kanälen führen. Durch die Gruppierung der Festplatten wird eine Datentrennung erreicht — ein Ausfall in einer Gruppe betrifft nur die ihr zugewiesenen Kameras und schützt den übrigen Teil des Systems.
Optimierung der E/A-Leistung
Kameras mit hoher Auflösung (4K/8K) benötigen eine beträchtliche Schreibbandbreite. Wenn alle 64 Kanäle in einen einzigen Festplattenpool schreiben, kann die E/A-Last zu Engpässen führen, wodurch Bilder ausfallen oder die Aufzeichnung ruckelt. Der Festplattengruppenmodus verteilt Streams mit hohem Datenaufkommen auf separate Festplattengruppen, gleicht die Last aus und sorgt für eine reibungslose und zuverlässige Aufzeichnung.
Beispielszenario
Betrachten wir einen mittelgroßen Produktionsstandort, der einen Reolink RP-N64 mit 4 Festplatten verwendet, um 64 Kamerakanäle aufzuzeichnen:
| Überwachungsbereich | Aufzeichnungsanforderung | Festplattengruppe | Speicherzuweisung |
| Arbeitsplätze an der Montagelinie | Kontinuierliche Aufzeichnung rund um die Uhr | Festplattengruppe 1 |
SATA 1 – 12 TB SATA 2 – 12 TB SATA 3 – 12 TB Gesamt: 36 TB |
| Werksgelände | Bewegungsgesteuerte Aufzeichnung | Festplattengruppe 2 |
SATA 4 – 12 TB Gesamt: 12 TB |
In diesem Beispiel erfordert der Bereich der Montagelinie die längste Aufbewahrungsdauer und eine Aufzeichnung rund um die Uhr. Daher wird er der Gruppe 1 mit drei Laufwerken (36 TB) zugewiesen. Das Werksgelände, für das nur eine bewegungsgesteuerte Aufzeichnung erforderlich ist, wird der Gruppe 2 mit einem Laufwerk (12 TB) zugewiesen. Jede Gruppe arbeitet unabhängig — Aufnahmen werden nur innerhalb der jeweiligen Gruppe gespeichert und überschrieben.
Einrichten des Festplattengruppenmodus
Voraussetzung: Es müssen mindestens 2 Festplatten installiert sein.
Schritt 1: Festplattengruppenmodus aktivieren

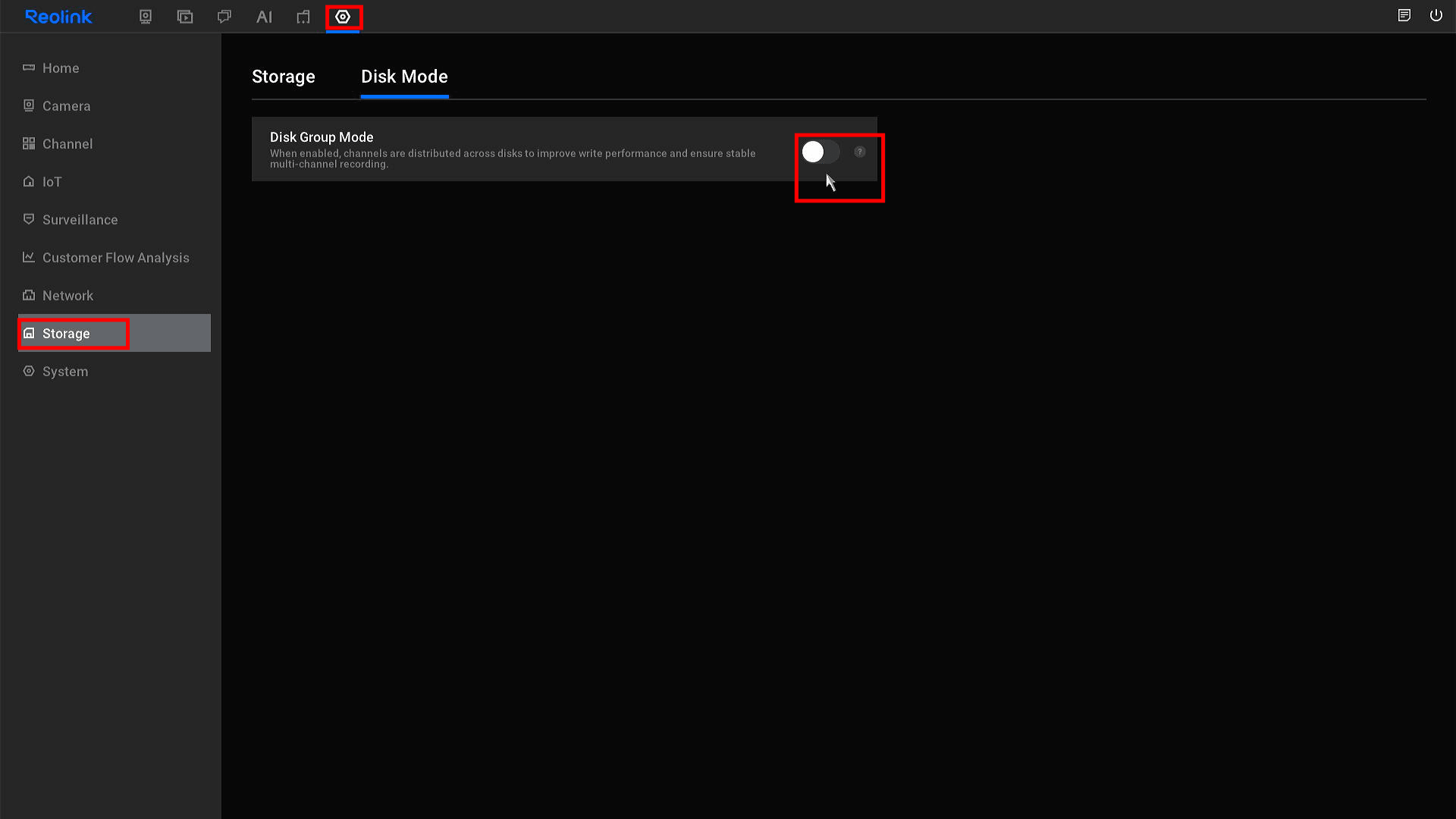

Navigieren Sie zu Speicher > Festplattenmodus und aktivieren Sie den Festplattengruppenmodus.
Schritt 2: Festplatten Festplattengruppen zuweisen

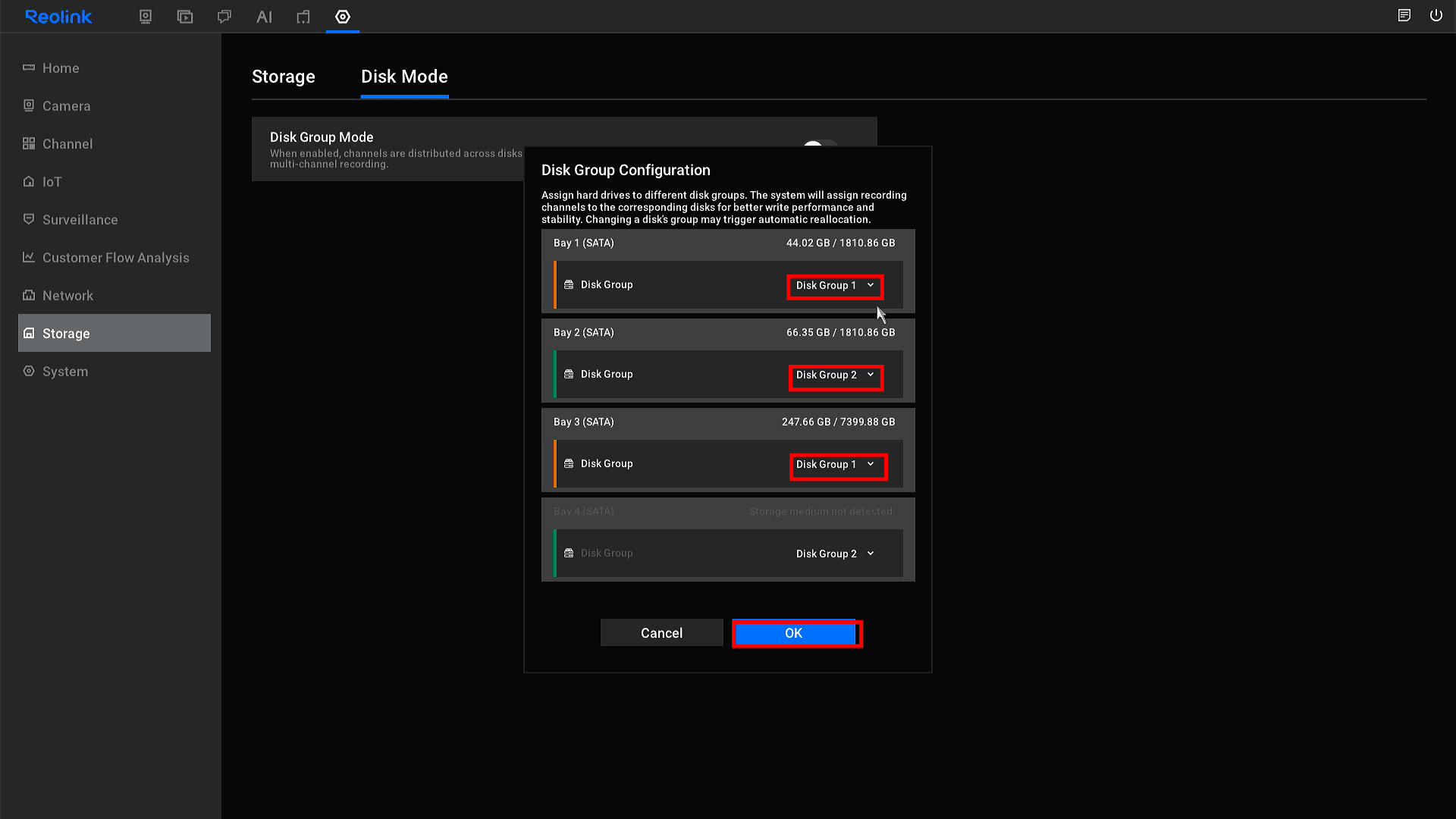

Nach der Aktivierung des Festplattengruppenmodus wird automatisch ein Konfigurationsfenster angezeigt. Weisen Sie jede erkannte Festplatte einer Festplattengruppe (Gruppe 1 oder Gruppe 2) zu. Klicken Sie anschließend auf „OK“.

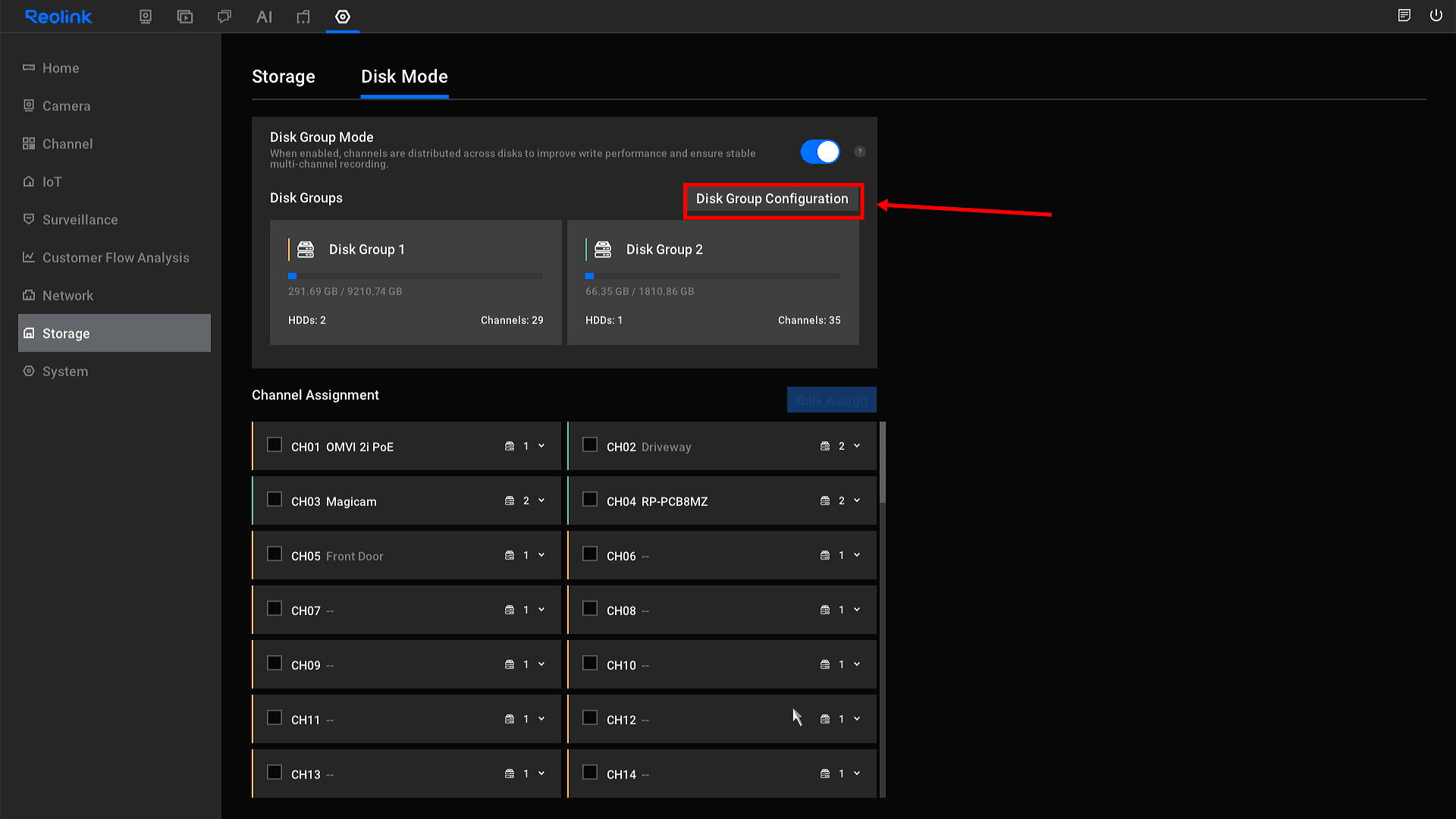

Wenn Sie die Festplattengruppe erneut konfigurieren möchten, klicken Sie auf Festplattengruppenkonfiguration.
Schritt 3: Kanäle Festplattengruppen zuweisen
Kanäle können einzeln oder gesammelt zugewiesen werden:
-
Wählen Sie den gewünschten Kanal aus und klicken Sie auf Festplattengruppe 1 oder Festplattengruppe 2.
-

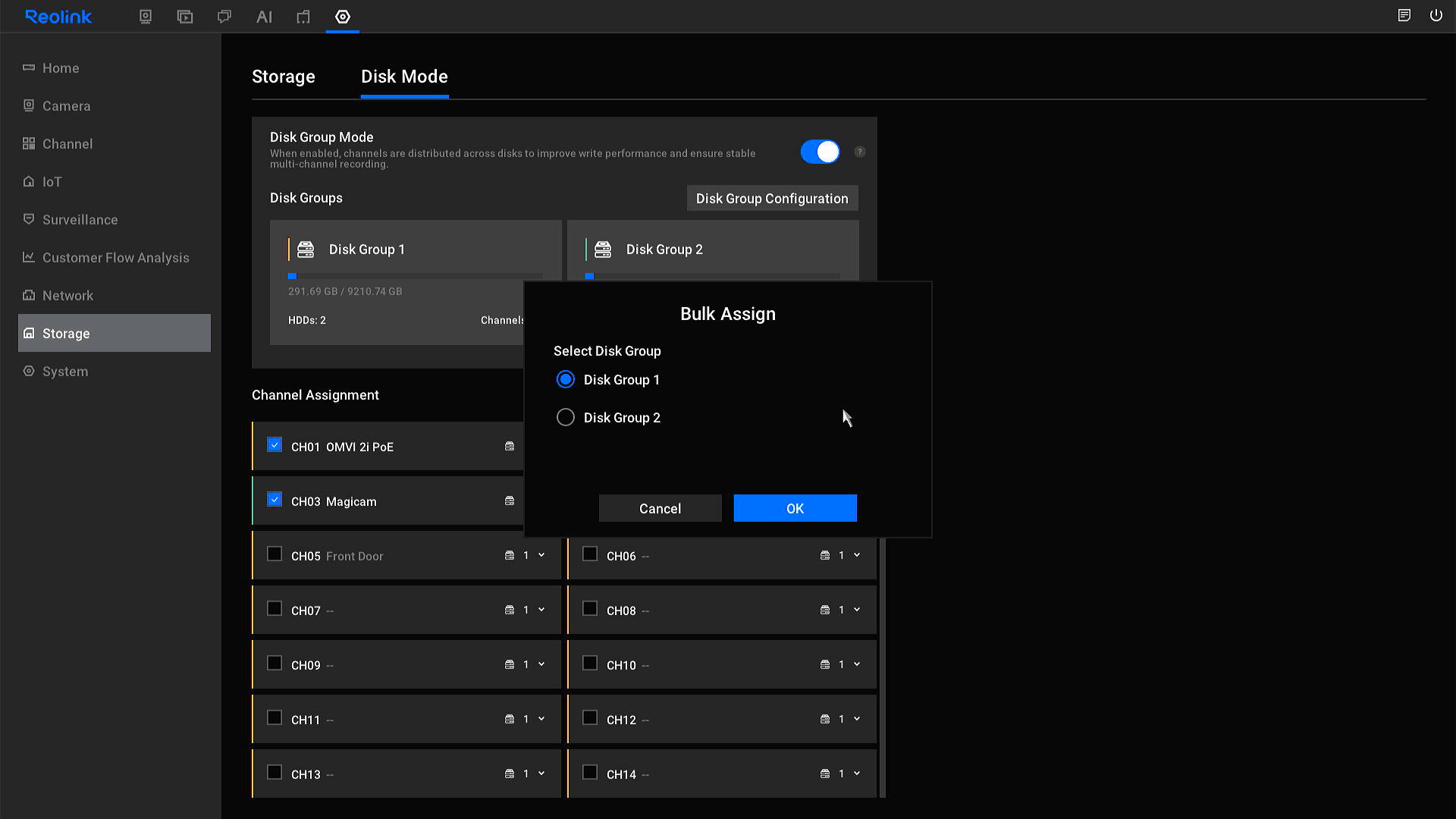

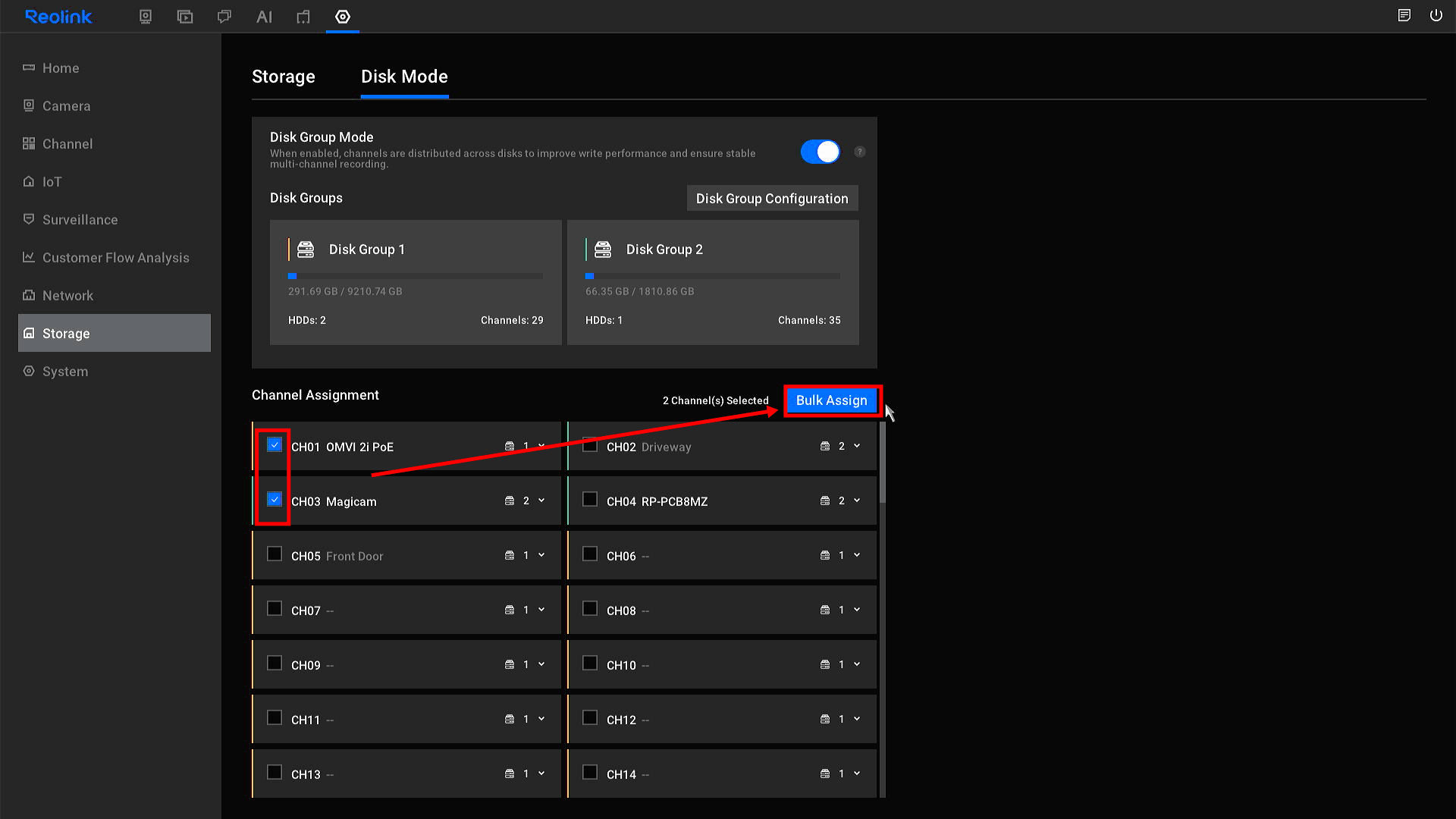

Oder wählen Sie die gewünschten Kanäle aus und klicken Sie auf Stapelzuweisung , um die Zuweisung abzuschließen.
Fertig! Die Konfiguration wurde erfolgreich abgeschlossen. Aufnahmen von jedem Kamerakanal werden automatisch in der ihm zugewiesenen Festplattengruppe gespeichert. Wenn eine Festplattengruppe voll ist, wird das Überschreiben in einer Schleife nur innerhalb dieser Gruppe aktiviert.
Wichtige Hinweise:
1. Wenn der Festplattengruppenmodus aktiviert ist, wendet das System automatisch die folgenden Standardeinstellungen an:
| Anzahl der installierten Festplatten | Standardzuweisung |
| 2 Festplatten | Der Steckplatz mit der kleineren Nummer → Gruppe 1; der andere → Gruppe 2 |
| 3 oder 4 Festplatten | SATA 1 und SATA 2 → Gruppe 1; SATA 3 und SATA 4 → Gruppe 2 |
Standardzuweisung der Kanäle zu den Gruppen
- Kanäle 1–32 → Gruppe 1 (standardmäßig)
- Kanäle 33–64 → Gruppe 2 (standardmäßig)
Benutzer können die Kanalgruppierung jederzeit individuell oder gesammelt anpassen.
2. Wenn der Festplattengruppenmodus nicht aktiviert ist und die Anzahl der verbundenen Kanäle 40 erreicht, zeigt das System eine Popup-Benachrichtigung an, in der empfohlen wird, den Festplattengruppenmodus zur Optimierung der Lese-/Schreibleistung zu aktivieren.
3. Wenn eine Festplattengruppe auf eine einzelne Festplatte reduziert wird und diese Festplatte entfernt wird, ist die Gruppe ungültig. Die Aufzeichnung für diese Gruppe wird pausiert und der Benutzer wird über eine Popup-Nachricht benachrichtigt.
4. Der RP-N64 unterstützt sowohl den standardmäßigen Aufzeichnungsmodus in einer Schleife als auch den Festplattengruppenmodus. Benutzer können je nach Bedarf zwischen beiden Modi wählen.
