Dieser Artikel enthält eine Schritt-für-Schritt-Anleitung zur Installation von Kameras der Reolink OMVI-Serie. Sie erfahren, wie Sie die Kameras sicher an einer Wand, Decke und Ecke montieren, einschließlich übersichtlicher Abbildungen und wichtiger Installationshinweise, um eine reibungslose und erfolgreiche Installation zu gewährleisten.

Gilt für: OMVI 3i PoE, OMVI Series P931, OMVI 3i WiFi, OMVI Series W931, OMVI 2i PoE, and OMVI X16 PoE, OMVI Series P952.

Installationsübersicht und Tipps

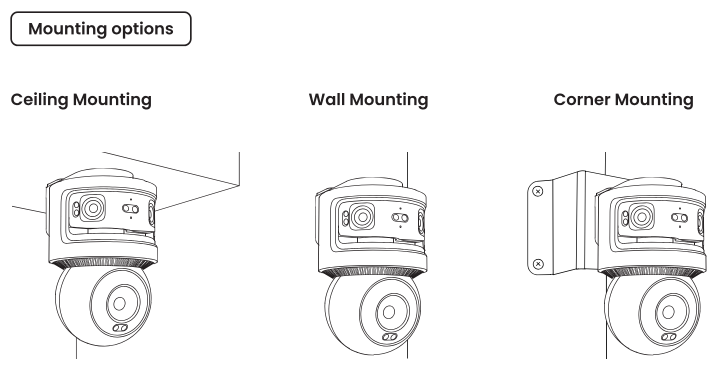

Die Kamera der Reolink OMVI-Serie unterstützt drei Installationsoptionen: Wandmontage, Deckenmontage und Eckmontage sowie flexible Kabelführungsmethoden, wie in den folgenden Abbildungen gezeigt. Wählen Sie je nach Situation eine Installationsoption und eine Kabelführungsmethode aus.
Hinweis: Der Eckmontagebügel RLA-BKC1 V2.0 muss bei einer Eckmontage separat erworben werden.

mounting options

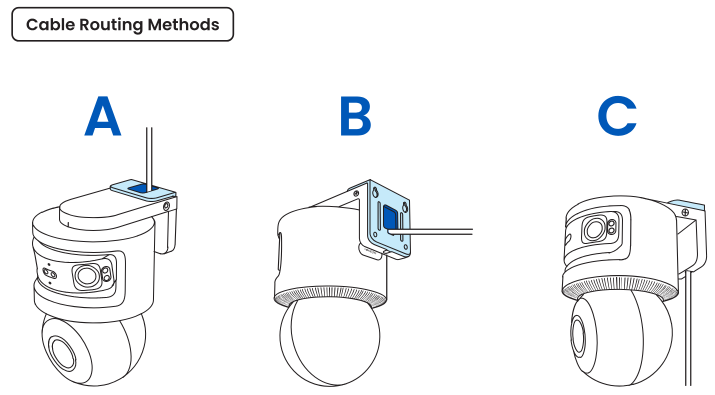

cable routing methods

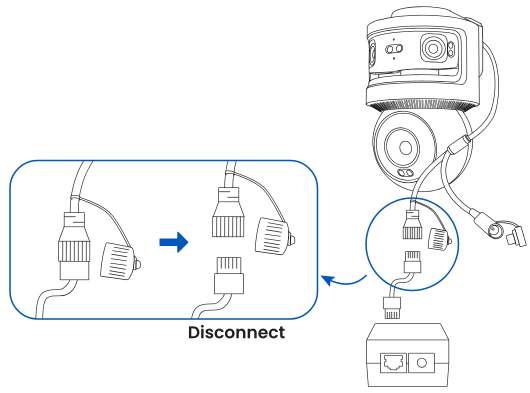

Tipp 1: Ethernetkabel vor der Installation trennen (gilt nur für OMVI 3i PoE)
Für eine einfachere Installation wird empfohlen, das Ethernetkabel der Kamera vor Beginn zu trennen. Schließen Sie es während der Installation gemäß den Anweisungen wieder an. Schützen Sie den LAN-Anschluss und den Stromanschluss vor Wasser, Feuchtigkeit, Schmutz und Ablagerungen.

Disconnect the Ethernet Cable

Tipp 2: Einen geeigneten Montageort und die richtige Ausrichtung wählen

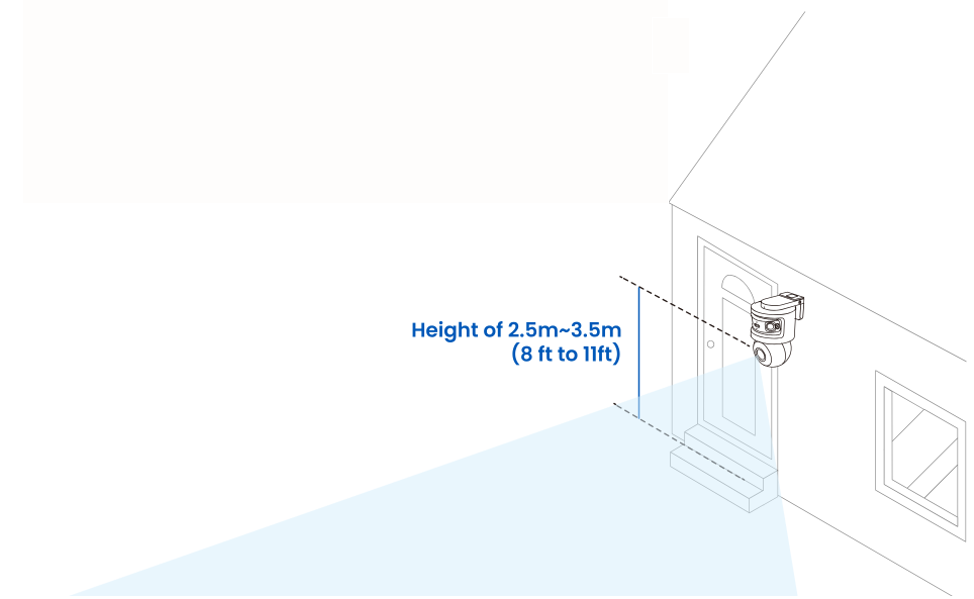

Höhe: Die empfohlene Montagehöhe beträgt 2,5–3,5 m (8–11 ft). Dies trägt zu einer präzisen Bewegungserkennung und einem größeren Sichtfeld bei.
Height and Angle

Ausrichtung: Richten Sie die Kamera nicht direkt auf Lichtquellen, Fenster oder stark beschattete Bereiche, da Blendung oder schlechte Lichtverhältnisse die Bildqualität beeinträchtigen können. Richten Sie die Kamera stattdessen auf einen gut beleuchteten Bereich.

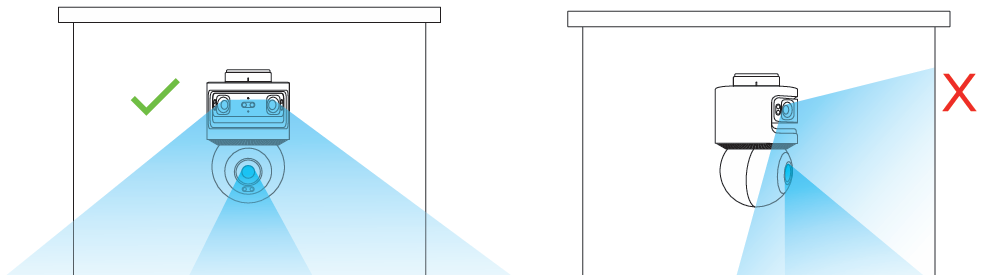

● Wandmontage — Richten Sie die Kamera direkt nach vorne aus, sodass der überwachte Bereich zentriert ist. Vermeiden Sie es, die Kamera zu stark zu einer Seite zu neigen, da eine übermäßige Erfassung der Wandfläche im Bild zu Blendung führen kann.
Positioning-wall mount

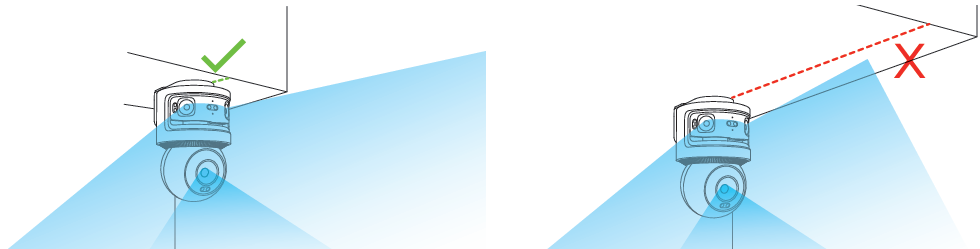

● Deckenmontage — Installieren Sie die Kamera so nah wie möglich am Rand, um Deckenreflexionen und tote Winkel zu minimieren.
Positioning-ceiling mount

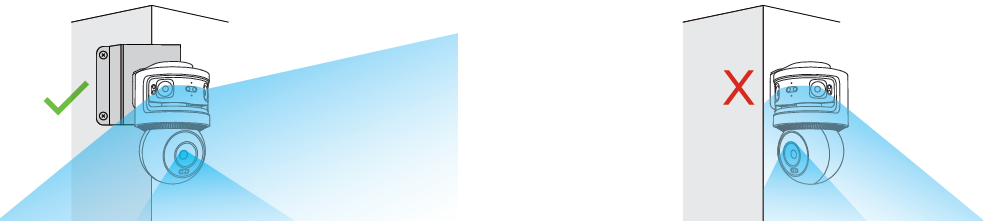

● Eckmontage — Für optimale Ergebnisse empfehlen wir die Verwendung eines Eckmontagebügels RLA-BKC1 V2.0.
Positioning-corner mount


Wählen Sie anhand Ihrer Kamera die richtige Installationsanleitung aus.

  • Installationsanleitung für Reolink OMVI 3i PoE

    Erforderliches Zubehör und Werkzeug

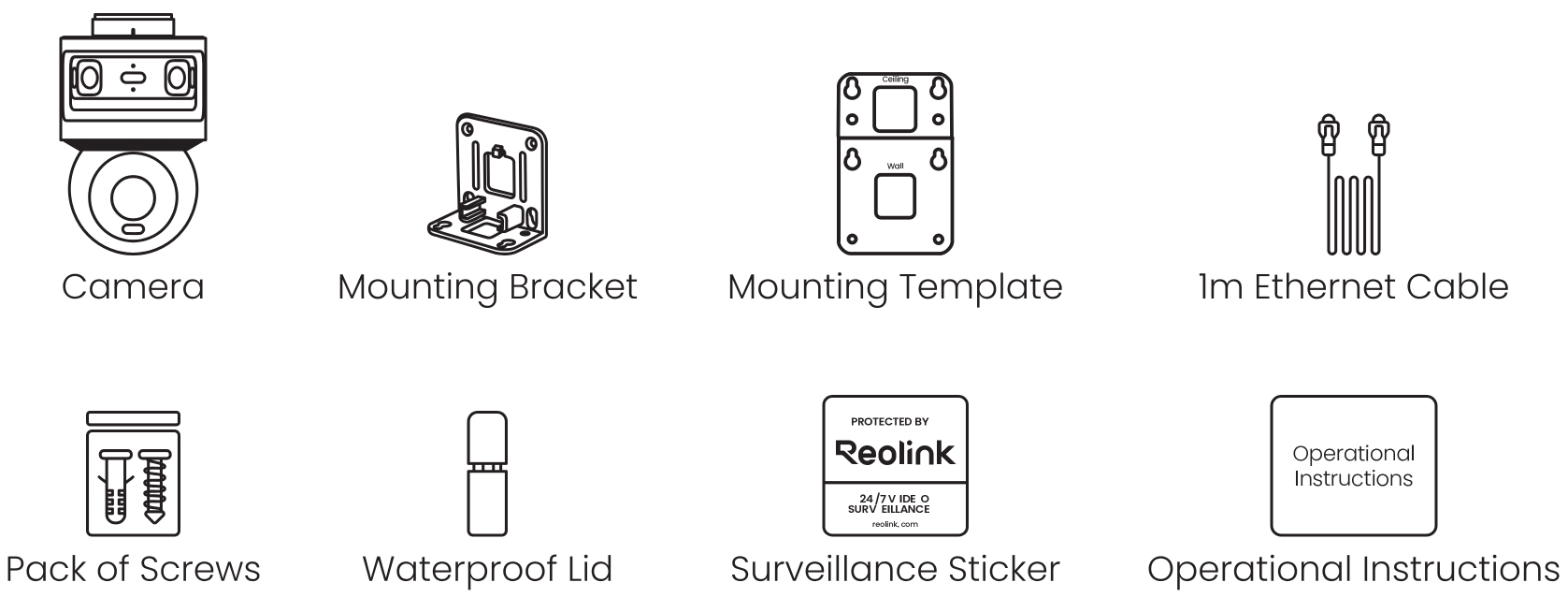

    Das folgende Zubehör wird während der Installation verwendet (im Kamerapaket enthalten):

    Accessories

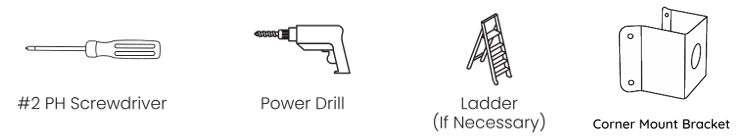

    Die folgenden Werkzeuge können während der Installation erforderlich sein (nicht im Kamerapaket enthalten):
    Tools

    Installationsschritte

    Schritt 1: Montagebügel befestigen

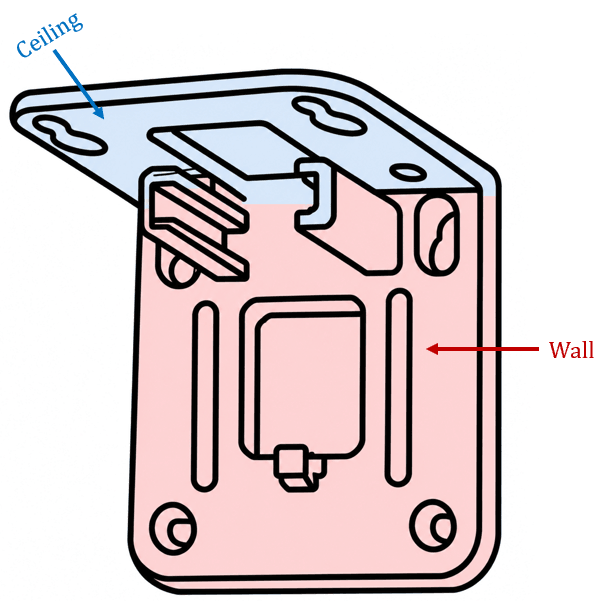

    Der Montagebügel hat zwei Seiten: Die breitere Seite sollte an der Wand befestigt werden, während die schmalere Seite an der Decke befestigt werden sollte. Wählen Sie während der Installation je nach Situation eine Montageoption und stellen Sie vor dem Festziehen der Schrauben sicher, dass der Montagebügel richtig ausgerichtet ist.

    Secure the Mounting Bracket

    Option 1: Wandmontage

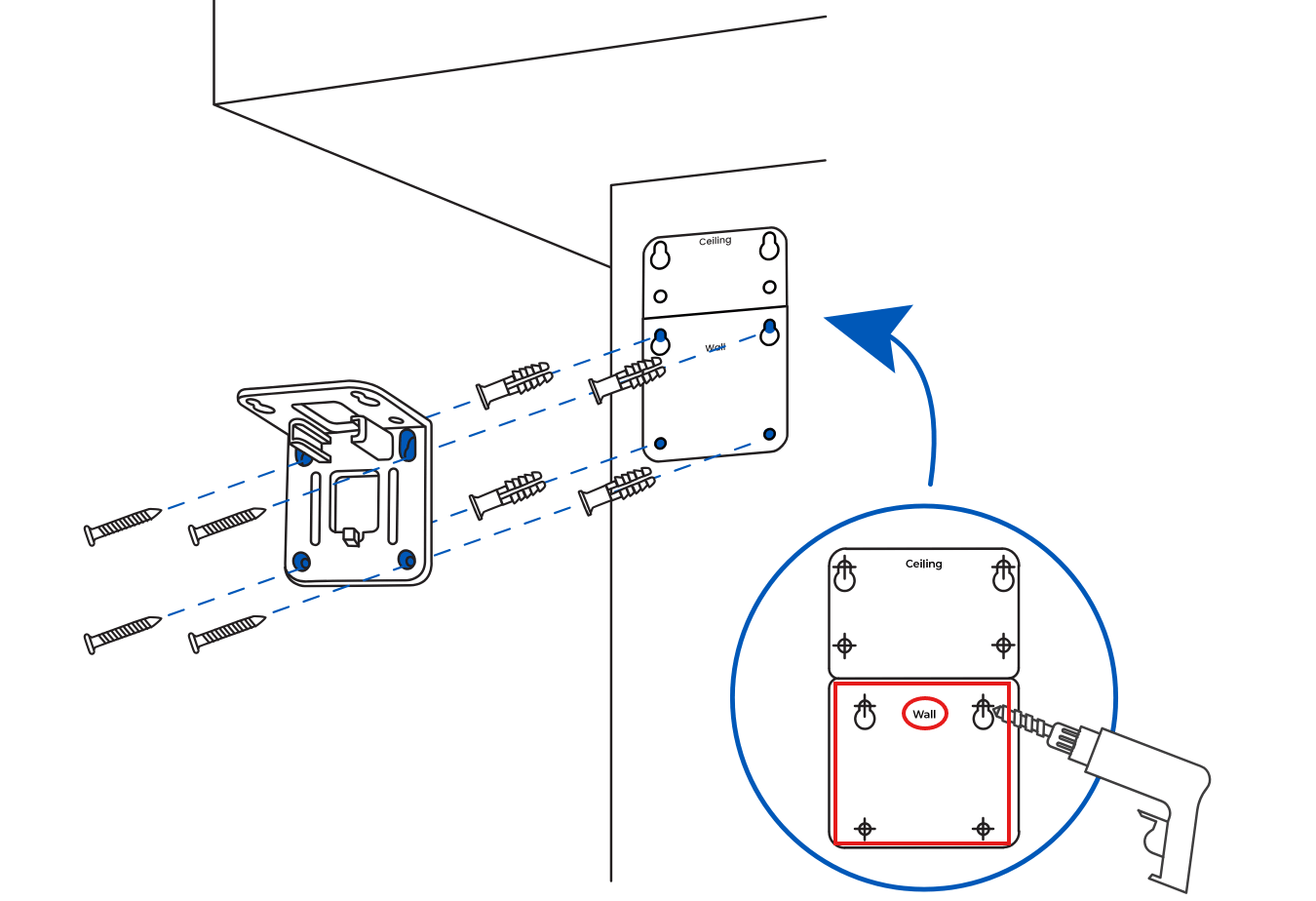

    Markieren Sie anhand des Abschnitts „Wall“ auf der Montageschablone mit einem Bleistift 4 Bohrpunkte und bohren Sie mit einer Bohrmaschine Löcher in die Wand. Verwenden Sie die mitgelieferten langen Schrauben, um den Montagebügel an der Wand zu befestigen. (Verwenden Sie bei Bedarf die mitgelieferten Dübel für Trockenbauwände.)

    Wall Mounting

    Option 2: Deckenmontage

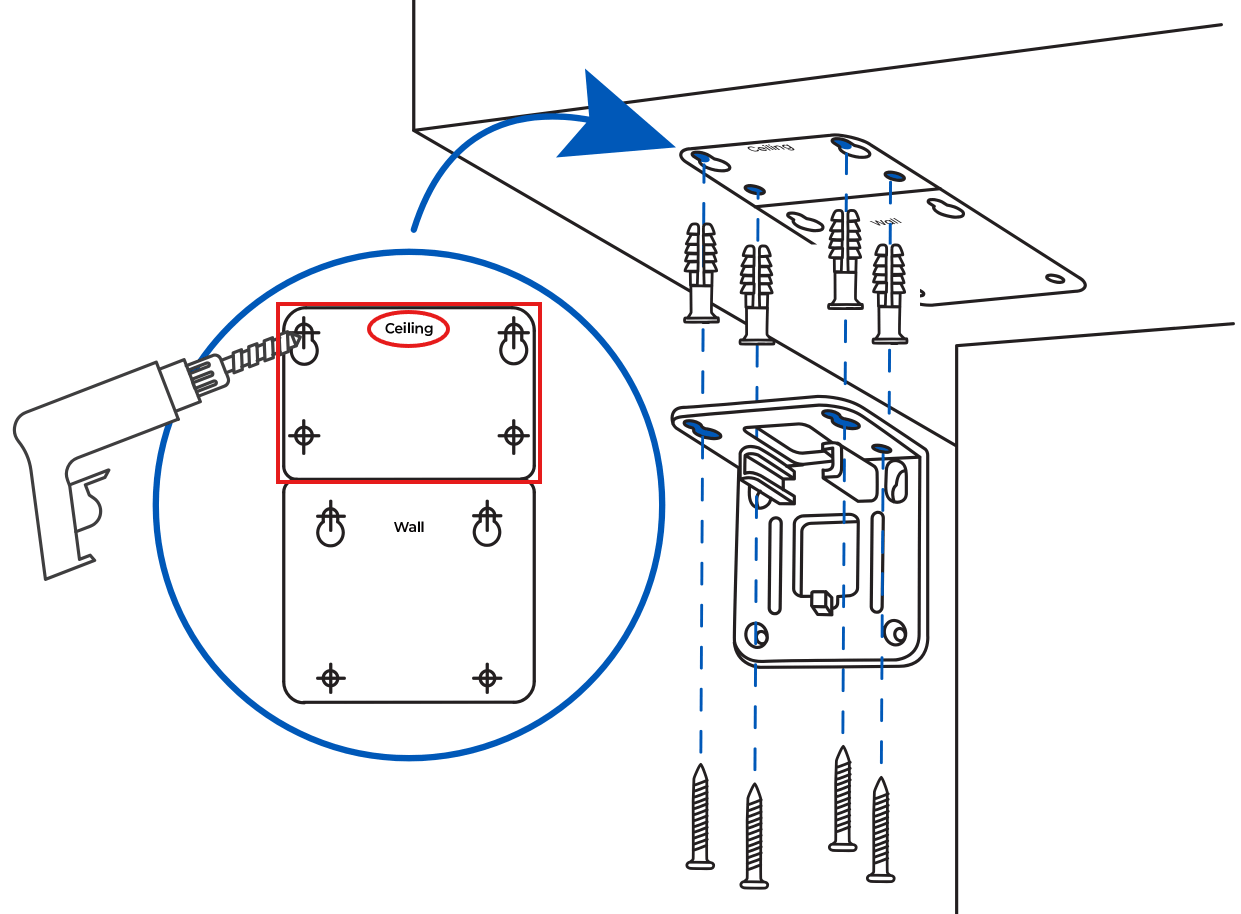

    Markieren Sie anhand des Abschnitts „Ceiling“ auf der Montageschablone mit einem Bleistift 4 Bohrpunkte und bohren Sie mit einer Bohrmaschine Löcher in die Decke. Verwenden Sie die mitgelieferten langen Schrauben, um den Montagebügel an der Decke zu befestigen. (Verwenden Sie bei Bedarf die mitgelieferten Dübel für Trockenbauwände.)

    Ceiling Mounting

    Option 3: Eckmontage
    Der Eckmontagebügel RLA-BKC1 V2.0 ist nicht im Kamerapaket enthalten. Wenn Sie eine Eckmontage bevorzugen, müssen Sie ihn separat erwerben.

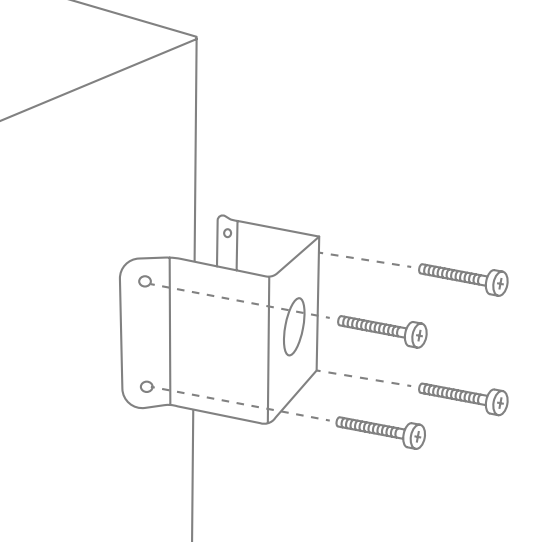

    ❶ Wählen Sie eine Wandecke, die das Gesamtgewicht von Bügel und Kamera tragen kann. Halten Sie den Eckmontagebügel mit der Markierung „▲UP“ nach oben an die Ecke, markieren Sie die Bohrpunkte mit einem Bleistift und bohren Sie die Löcher. Befestigen Sie den Eckmontagebügel mit den vier im Paket des Eckmontagebügels enthaltenen Schrauben an der Wandecke.
    attach the bracket

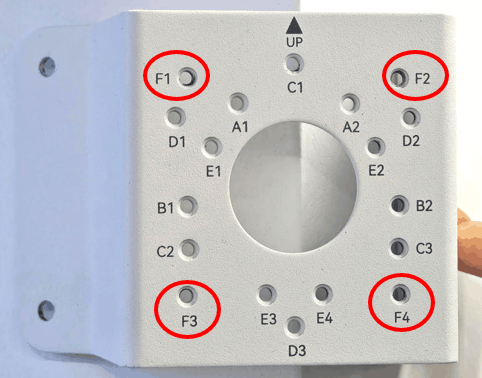

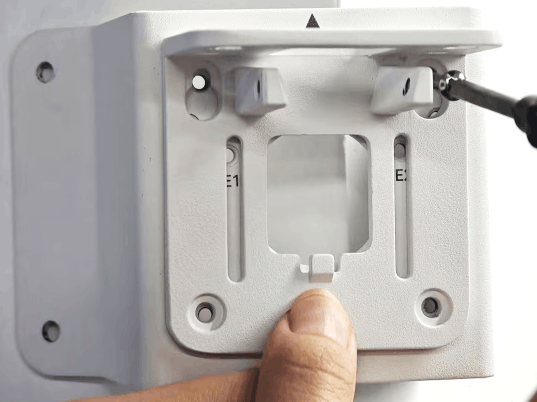

    ❷ Suchen Sie die vier Pattern-F-Löcher am Eckmontagebügel. Richten Sie die „Wall“-Seite des Montagebügels an diesen Pattern-F-Löchern aus (achten Sie auf die richtige Ausrichtung, wie in der folgenden Abbildung gezeigt) und befestigen Sie den Montagebügel anschließend mit vier Schrauben am Eckmontagebügel.
    Pattern-F holes on the corner bracketecure the mounting bracket to the corner bracket

    Weitere Informationen zur Eckmontage finden Sie unter Eckmontagebügel Reolink RLA-BKC1: Installationsanleitung und Kompatibilität.

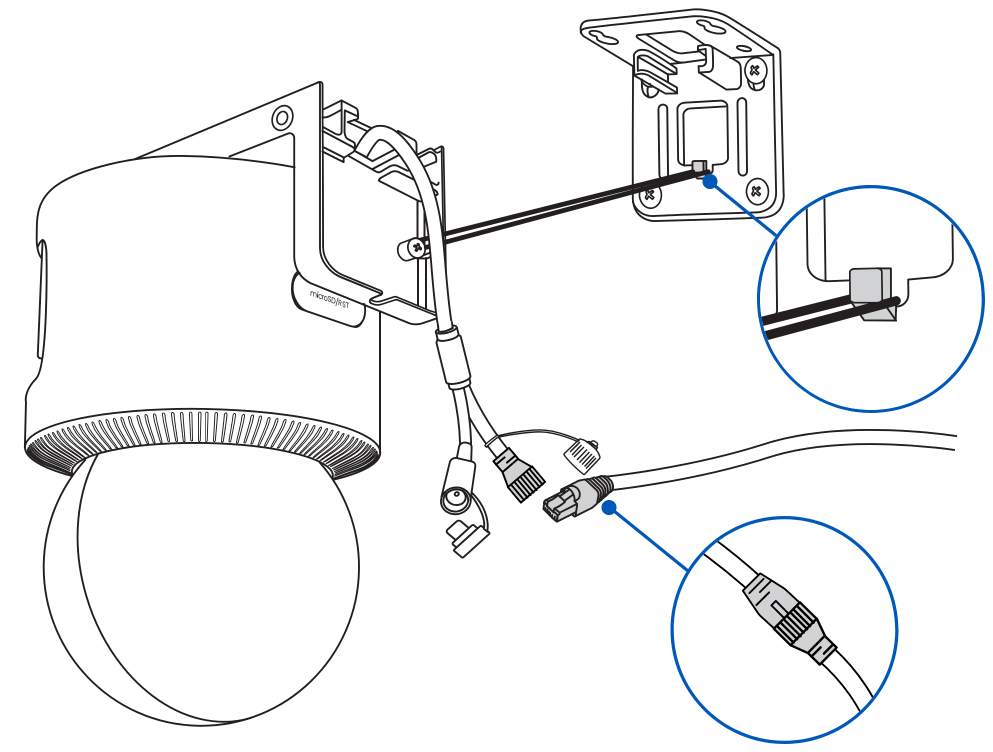

    Schritt 2: Wasserdichte Kappe und Ethernetkabel anschließen

    Hängen Sie die Kamera am Montagebügel auf und schließen Sie das Set der wasserdichten Kappe (wie unten gezeigt) sowie das Ethernetkabel an.
    Connect the Waterproof Lid and Ethernet Cable

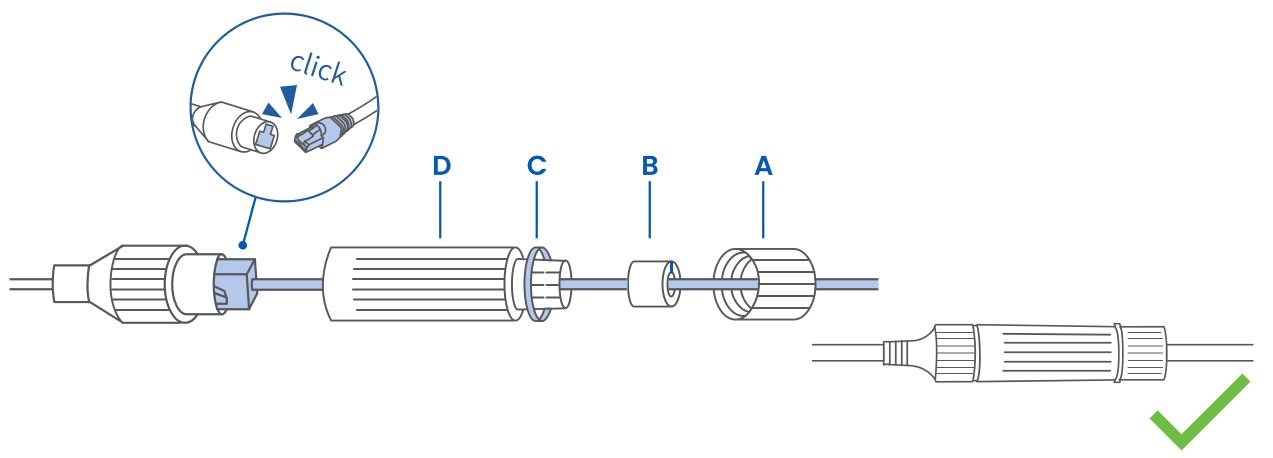

    Anschluss des Sets der wasserdichten Kappe:
    ❶ Führen Sie das Ethernetkabel in dieser Reihenfolge durch die Komponenten: A, B, C und anschließend D. B ist eine geteilte Gummidichtung, die eine seitliche Installation über dem Ethernetkabel ermöglicht.
    ❷ Stecken Sie das Ethernetkabel in den PoE-Anschluss der Kamera.
    ❸ Befestigen Sie Komponente D am PoE-Anschluss der Kamera und drehen Sie sie fest.
    ❹ Setzen Sie zuerst C in D ein, drücken Sie dann B fest in D und schrauben Sie schließlich A in D. Ziehen Sie die Teile nicht zu fest an, da B und C dadurch verrutschen können.

    Waterproof Cap Connection
    Warten Sie nach dem Anschließen, bis die Kontrollleuchte am Objektiv dauerhaft blau leuchtet.

    Schritt 3: Kamera befestigen

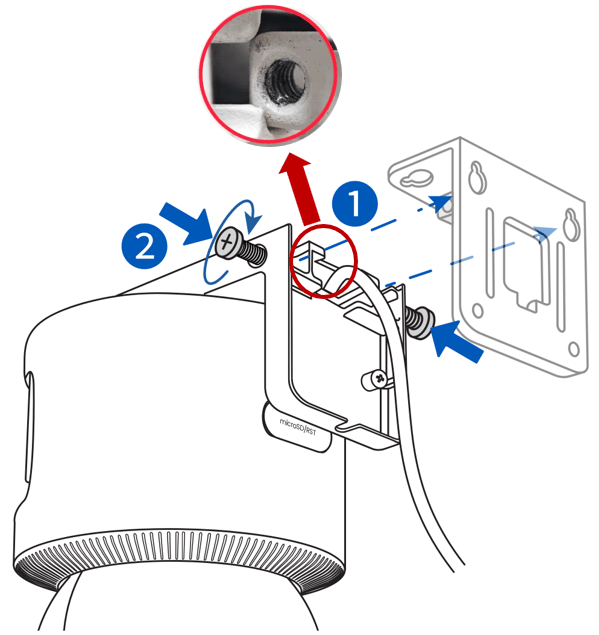

    ❶ Richten Sie die Kamera am Montagebügel aus und schieben Sie sie in Position (siehe roten Kreis unten).
    ❷ Ziehen Sie die Schrauben auf beiden Seiten mit einem PH-Schraubendreher fest, um die Kamera zu sichern.

    Secure the Camera

    Schritt 4: Kamerawinkel einstellen

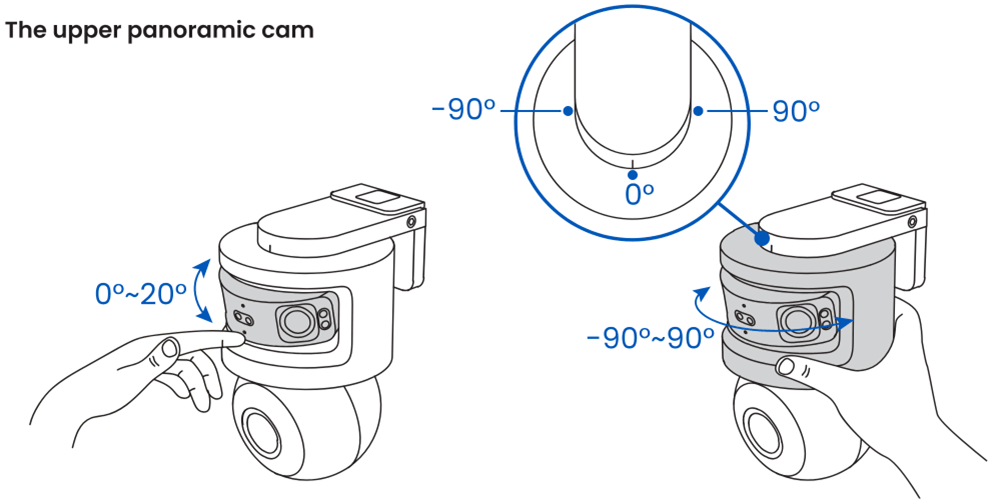

    Stellen Sie nach der Installation der Kamera die obere Panoramakamera und die untere PT-Kamera ein und neigen Sie die Objektive manuell in den gewünschten Winkel, um das bestmögliche Sichtfeld zu gewährleisten. Die untere PT-Kamera kann auch über die Reolink App, den Client oder NVR ferngesteuert werden.

    The upper panoramic cam

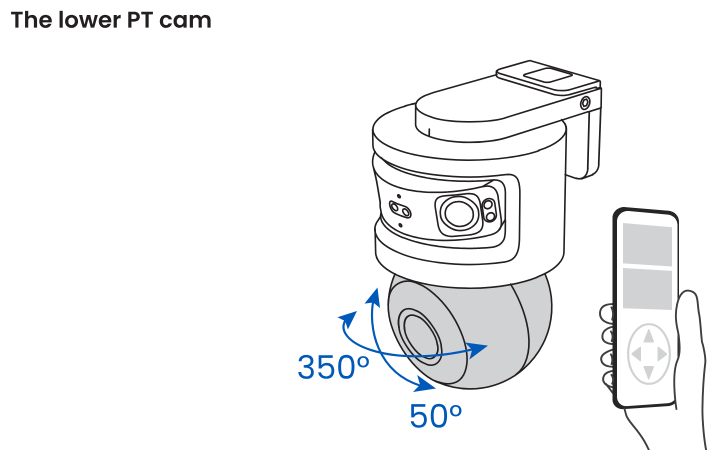

    The lower PT cam

  • Installationsanleitung für Reolink OMVI 3i WiFi

    Erforderliches Zubehör und Werkzeug

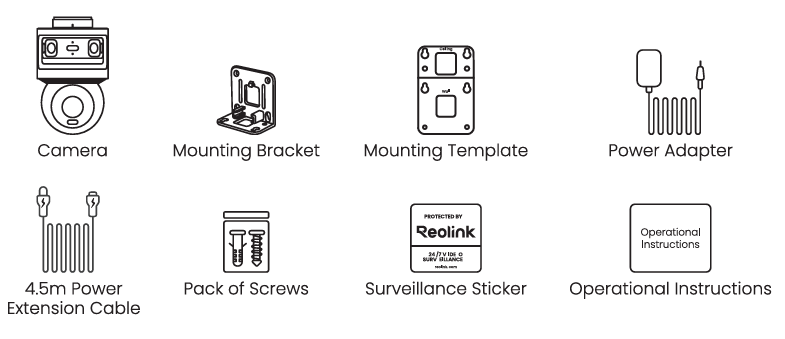

    Das folgende Zubehör wird während der Installation verwendet (im Kamerapaket enthalten):

    Accessories

    Die folgenden Werkzeuge können während der Installation erforderlich sein (nicht im Kamerapaket enthalten):
    Tools

    Installationsschritte

    Schritt 1: Montagebügel befestigen
    Der Montagebügel hat zwei Seiten: Die breitere Seite sollte an der Wand befestigt werden, während die schmalere Seite an der Decke befestigt werden sollte. Wählen Sie während der Installation je nach Situation eine Montageoption und stellen Sie vor dem Festziehen der Schrauben sicher, dass der Montagebügel richtig ausgerichtet ist.

    Secure the Mounting Bracket

    Option 1: Wandmontage
    Markieren Sie anhand des Abschnitts „Wall“ auf der Montageschablone mit einem Bleistift 4 Bohrpunkte und bohren Sie mit einer Bohrmaschine Löcher in die Wand. Verwenden Sie die mitgelieferten langen Schrauben, um den Montagebügel an der Wand zu befestigen. (Verwenden Sie bei Bedarf die mitgelieferten Dübel für Trockenbauwände.)

    Wall Mounting

    Option 2: Deckenmontage
    Markieren Sie anhand des Abschnitts „Ceiling“ auf der Montageschablone mit einem Bleistift 4 Bohrpunkte und bohren Sie mit einer Bohrmaschine Löcher in die Decke. Verwenden Sie die mitgelieferten langen Schrauben, um den Montagebügel an der Decke zu befestigen. (Verwenden Sie bei Bedarf die mitgelieferten Dübel für Trockenbauwände.)

    Ceiling Mounting

    Option 3: Eckmontage
    Der Eckmontagebügel RLA-BKC1 V2.0 ist nicht im Kamerapaket enthalten. Wenn Sie eine Eckmontage bevorzugen, müssen Sie ihn separat erwerben.
    ❶ Wählen Sie eine Wandecke, die das Gesamtgewicht von Bügel und Kamera tragen kann. Halten Sie den Eckmontagebügel mit der Markierung „▲UP“ nach oben an die Ecke, markieren Sie die Bohrpunkte mit einem Bleistift und bohren Sie die Löcher. Befestigen Sie den Eckmontagebügel mit den vier im Paket des Eckmontagebügels enthaltenen Schrauben an der Wandecke.
    attach the bracket
    ❷ Suchen Sie die vier Pattern-F-Löcher am Eckmontagebügel. Richten Sie die „Wall“-Seite des Montagebügels an diesen Pattern-F-Löchern aus (achten Sie auf die richtige Ausrichtung, wie in der folgenden Abbildung gezeigt) und befestigen Sie den Montagebügel anschließend mit vier Schrauben am Eckmontagebügel.
    Pattern-F holes on the corner bracketecure the mounting bracket to the corner bracket

    Weitere Informationen zur Eckmontage finden Sie unter Eckmontagebügel Reolink RLA-BKC1: Installationsanleitung und Kompatibilität.

    Schritt 2: Kamera befestigen

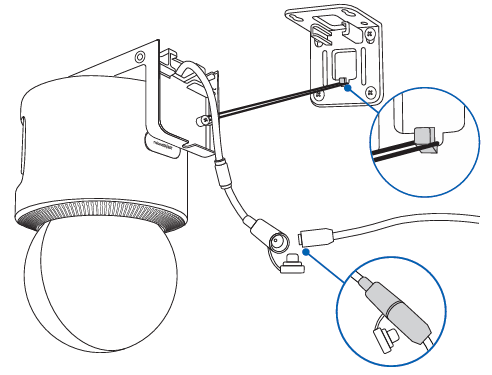

    (Optional) Sie können ein Sicherungsseil verwenden, um die Kamera am Montagebügel aufzuhängen. Dies erleichtert die Arbeit, wenn Sie das Kabel von oben durchführen.

    ❶ Öffnen Sie die wasserdichte Kappe und schließen Sie anschließend das Netzteil an die Kamera an.
    Secure wifi Camera
    ❷ Richten Sie die Kamera am Montagebügel aus und schieben Sie sie in Position (siehe roten Kreis unten).
    ❸ Ziehen Sie die Schrauben auf beiden Seiten mit einem PH-Schraubendreher fest, um die Kamera zu sichern.

    Secure the Camera

    Schritt 3: Kamerawinkel einstellen
    Stellen Sie nach der Installation der Kamera die obere Panoramakamera und die untere PT-Kamera ein und neigen Sie die Objektive manuell in den gewünschten Winkel, um das bestmögliche Sichtfeld zu gewährleisten. Die untere PT-Kamera kann auch über die Reolink App, den Client oder NVR ferngesteuert werden.

    The upper panoramic cam
    The lower PT cam

  • Installationsanleitung für Reolink OMVI 2i PoE

    Erforderliches Zubehör und Werkzeug

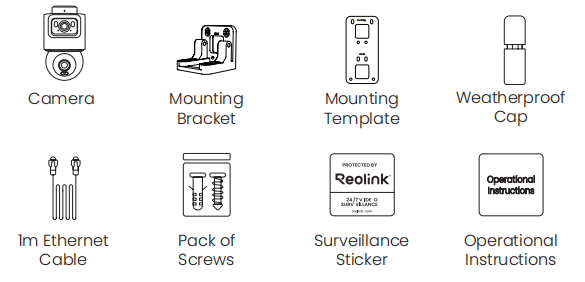

    Das folgende Zubehör wird während der Installation verwendet (im Kamerapaket enthalten):

    what's in the box.png

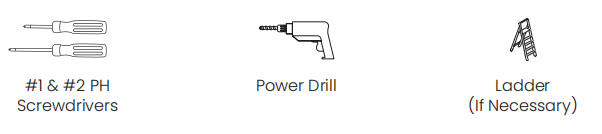

    Die folgenden Werkzeuge können während der Installation erforderlich sein (nicht im Kamerapaket enthalten):


    Installationsschritte

    Schritt 1: Montageort auswählen

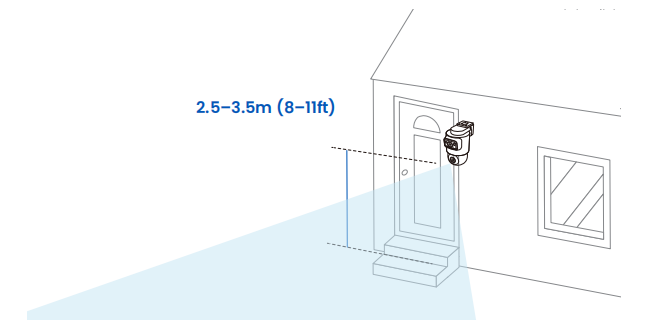

    Empfohlene Höhe: 2,5–3,5 m (8–11 ft):

    choose a mounting place.png

    Installationstipps

    Tipp 1: Geeignete Montageorte
    Für eine optimale Bildqualität sollten Kamera und Motiv gleichmäßig beleuchtet sein.
    • Richten Sie die Kamera nicht direkt auf Lichtquellen.
    • Richten Sie die Kamera nicht auf Fenster*.
    * Wenn Kameras auf Fenster gerichtet werden, kann es durch Infrarot-LEDs, Statusleuchten oder Umgebungslicht zu Blendungen kommen.
    • Stellen Sie die Kamera nicht in einem schattigen Bereich auf, sondern richten Sie sie auf einen gut beleuchteten Bereich.

    Tipp 2: Wasser- und Staubbeständigkeit
    • Setzen Sie den Stromanschluss weder Wasser noch Feuchtigkeit aus.
    • Halten Sie den Stromanschluss frei von Schmutz und Ablagerungen.

    Tipp 3: Regelmäßige Reinigung
    • Reinigen Sie das Objektiv regelmäßig mit einem weichen Tuch.

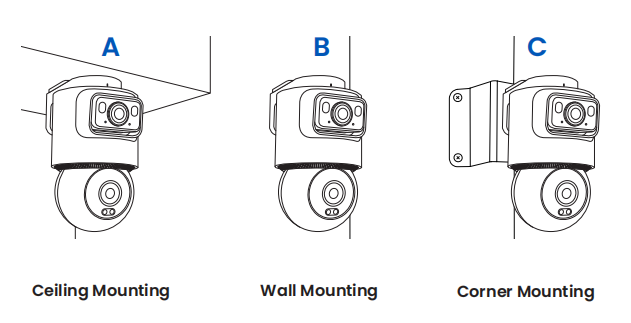

    Montageoptionen
    Wählen Sie je nach Situation eine Montageoption aus.

    mounting options.png

    HINWEIS: Der Eckmontagebügel muss separat erworben werden.

    Schritt 2: Montagebügel befestigen

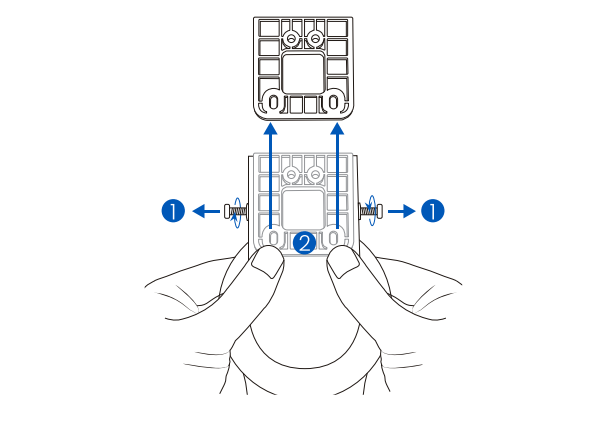

    ❶ Lösen Sie die unverlierbaren Schrauben der Kamera, indem Sie sie gegen den Uhrzeigersinn drehen. Schieben Sie den Bügel wie gezeigt heraus.

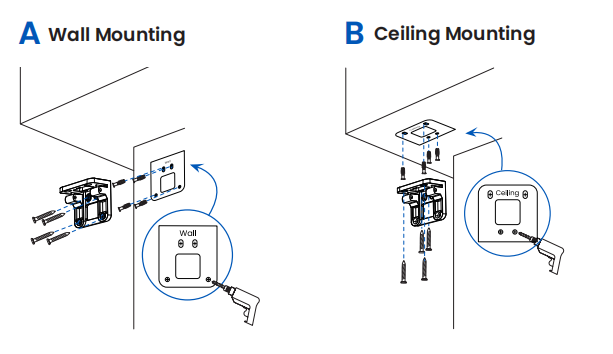

    ❷ Bohren Sie die in der Montageschablone angegebenen Löcher. Befestigen Sie den Bügel mit den mitgelieferten langen Schrauben. (Verwenden Sie bei Bedarf die mitgelieferten Dübel für Trockenbauwände.)

    two mounting.png

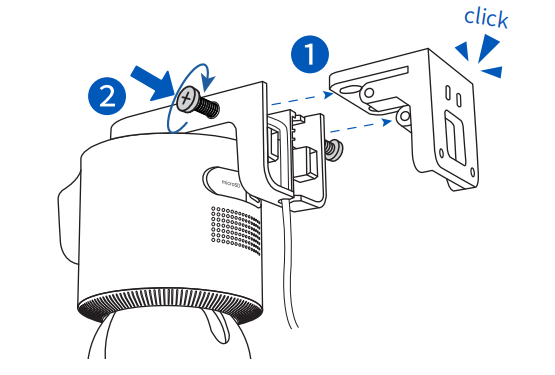

    Schritt 3: Kamera befestigen
    ❶ Setzen Sie die Kamera in den Bügel ein, bis sie einrastet.
    ❷ Ziehen Sie die Schrauben durch Drehen im Uhrzeigersinn fest.

    secure the camera.png

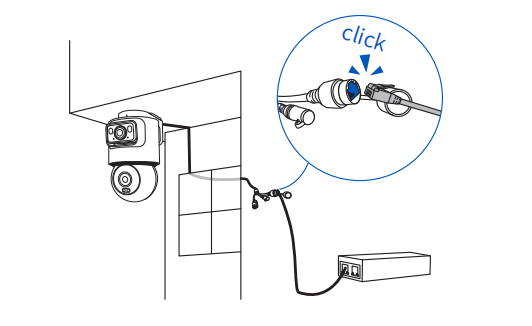

    Schritt 4: Wasserdichten Deckel und Ethernetkabel anschließen
    Schließen Sie den wasserdichten Deckel und das Ethernetkabel an. Warten Sie, bis die Kontrollleuchte dauerhaft blau leuchtet.

    connect the waterproof lid.png

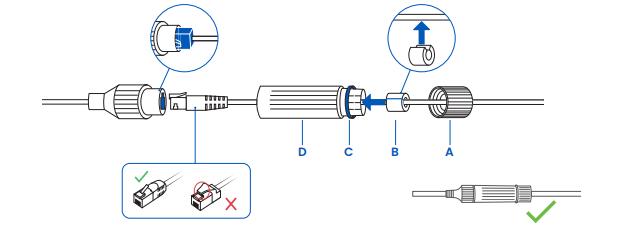

    Anschluss des wasserdichten Deckels:
    ❶ Schieben Sie die Endkappe A, den O-Ring C und den Zylinder D auf das Kabel.
    ❷ Schließen Sie das Kabel an die Kamera an und ziehen Sie anschließend D fest am Anschluss an.
    ❸ Öffnen Sie die Kabeltülle (B), befestigen Sie sie um das Kabel und drücken Sie sie anschließend fest in D. Schieben Sie sie so weit wie möglich hinein.
    ❹ Schieben Sie C bis zur Verbindungsstelle und ziehen Sie anschließend A fest, um die Verbindung abzudichten.
    * Nicht zu fest anziehen, damit die Dichtung nicht herausgedrückt wird.

    HINWEIS: Verwenden Sie für einen optimalen Witterungsschutz das unten abgebildete empfohlene Ethernetkabel.

    waterproof lid connection.png

    Schritt 5: Kamerawinkel einstellen

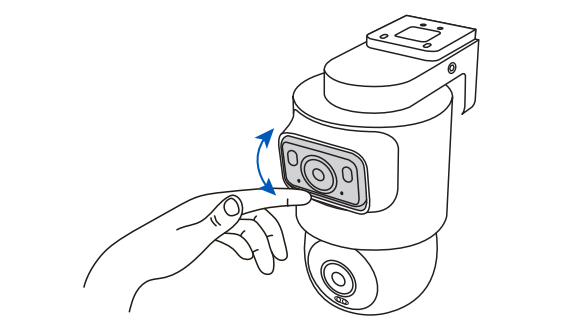

    Stellen Sie nach der Installation der Kamera die obere Weitwinkelkamera und die untere Schwenk-/Neigekamera auf den gewünschten Winkel ein, um das bestmögliche Sichtfeld zu gewährleisten.

    Die obere Weitwinkelkamera
    Stellen Sie das Weitwinkelobjektiv manuell auf den gewünschten Winkel ein.

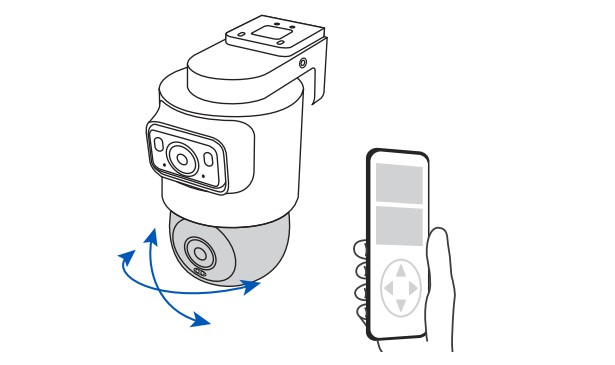

    Die untere Schwenk-/Neigekamera
    Das PT-Objektiv kann über die Reolink App, den Client oder NVR ferngesteuert werden.


  • Installationsanleitung für Reolink OMVI X16 PoE

    Erforderliches Zubehör und Werkzeug

    Das folgende Zubehör wird während der Installation verwendet (im Kamerapaket enthalten):

    omvi x16 poe.png

    Die folgenden Werkzeuge können während der Installation erforderlich sein (nicht im Kamerapaket enthalten):


    Installationsschritte

    Schritt 1: Montageort auswählen
    Empfohlene Höhe: 3 m (9,8 ft):

    omvi x16 poe choose location

    Schritt 2: Montageoption auswählen

    choose a mounting option.png

    Hinweis: Für die Eckmontage ist der separat erhältliche Eckmontagebügel RLA-BKC1 V2.0 erforderlich.

    Schritt 3: Montagebügel befestigen
    ❶ Lösen Sie die unverlierbaren Schrauben der Kamera, indem Sie sie gegen den Uhrzeigersinn drehen. Schieben Sie den Bügel wie gezeigt heraus.

    secure the mounting bracket.png
    ❷ Bohren Sie die in der Montageschablone angegebenen Löcher. Befestigen Sie die Montagebasis mit den mitgelieferten langen Schrauben. (Verwenden Sie bei Bedarf die mitgelieferten Dübel für Trockenbauwände.)

    ceiling mounting.png

    wall mounting.png

    Schritt 4: Kamera befestigen
    ❶ Wählen Sie je nach Installation eine Kabelführungsmethode aus.

    select a cable routing.png

    ❷ Befestigen Sie das Sicherungsseil und führen Sie das Kabel durch die Öffnung. Setzen Sie die Kamera in den Bügel ein und ziehen Sie anschließend die Schrauben im Uhrzeigersinn fest.


    Schritt 5: Wasserdichten Deckel und Ethernetkabel anschließen
    Hängen Sie die Kamera am Montagebügel auf und schließen Sie den wasserdichten Deckel (siehe nächste Seite) sowie das Ethernetkabel an.

    connect the lid and cable.png

    Anschluss des wasserdichten Deckels:
    ❶ Schieben Sie die Endkappe A, den O-Ring C und den Zylinder D auf das Kabel.
    ❷ Schließen Sie das Kabel an die Kamera an und ziehen Sie anschließend D fest am Anschluss an.
    ❸ Öffnen Sie die Kabeltülle (B), befestigen Sie sie um das Kabel und drücken Sie sie anschließend fest in D. Schieben Sie sie so weit wie möglich hinein.
    ❹ Schieben Sie C bis zur Verbindungsstelle und ziehen Sie anschließend A fest, um die Verbindung abzudichten.
    * Nicht zu fest anziehen, damit die Dichtung nicht herausgedrückt wird.

    HINWEIS: Verwenden Sie für einen optimalen Witterungsschutz das unten abgebildete empfohlene Ethernetkabel.

    waterproof lid connection.png

    Schritt 6: Kamerawinkel einstellen
    Stellen Sie nach der Installation der Kamera die obere Weitwinkelkamera und die untere Schwenk-/Neigekamera auf den gewünschten Winkel ein, um das bestmögliche Sichtfeld zu gewährleisten.

    Die obere Panoramakamera
    Das obere Doppelobjektivmodul kann manuell geschwenkt und über die Reolink App, den Client oder NVR ferngesteuert geneigt werden.

    The upper panoramic cam.png

    Die untere PT-Kamera
    Das PTZ-Objektiv kann über die Reolink App, den Client oder NVR ferngesteuert werden.

    The lower PT cam.png

Wenn Sie diese Installationsanleitung befolgen, richten Sie Ihre Kamera sicher und zuverlässig ein und gewährleisten so über Jahre hinweg zuverlässigen Schutz und eine zuverlässige Leistung.
