Gilt für: Reolink TrackFlex Floodlight WiFi
Schritt-für-Schritt-Installation der Reolink TrackFlex Floodlight WiFi Kamera
Hier finden Sie ein Video zur Referenz.
Bevor Sie mit der Installation beginnen, führt Sie dieser Abschnitt durch die wichtigsten Vorbereitungen, einschließlich der Werkzeuge und Zubehörteile, die Sie benötigen, wichtige elektrische Sicherheitsvorkehrungen und empfohlene Montagewinkel für optimale Leistung. Danach finden Sie detaillierte, schrittweise Anweisungen, die Sie durch den physischen Installationsprozess führen.
Vor der Installation
1. Benötigtes Zubehör & Werkzeuge

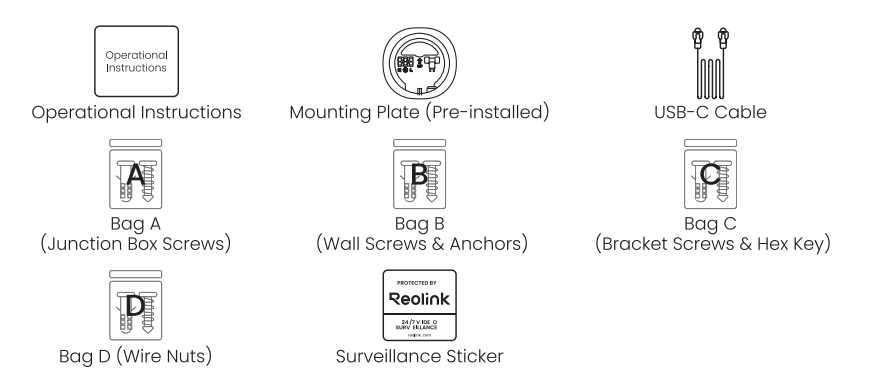

Folgendes Zubehör wird während der Installation verwendet (im Paket enthalten):

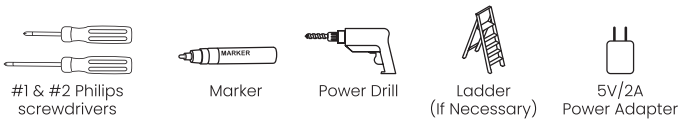

Folgende Werkzeuge könnten während der Installation benötigt werden (nicht im Paket enthalten):
2. Stromversorgungshinweise
Bitte schalten Sie zuerst den Strom am Sicherungskasten aus. Beachten Sie danach die folgenden Vorsichtsmaßnahmen beim Arbeiten mit elektrischen Anschlüssen.
-
Prüfen Sie lokale Gesetze und Vorschriften vor der Installation
Außerhalb Nordamerikas muss die Installation und Verkabelung von einem lizenzierten Elektriker durchgeführt werden. Stellen Sie sicher, dass Sie alle relevanten Normen und Vorschriften bei der Kamerainstallation einhalten.
-
Stromschlaggefahr
- Schalten Sie vor der Installation den Strom am Sicherungsautomaten oder der Sicherungsbox aus. Stellen Sie sicher, dass die Kamera nicht mit einer Stromquelle verbunden ist. Gehen Sie immer vorsichtig mit Kabeln um.
- Während der Installation arbeiten Sie mit elektrischen Leitungen. Wenn Sie sich unsicher sind, wo sich der Sicherungskasten oder die Sicherungsbox befindet oder wie Sie den Stromkreis für die Flutlichtanlage abschalten, empfehlen wir, einen lizenzierten Elektriker zu beauftragen.
- Verwenden Sie keinen Dimmer-Schalter oder Timer mit diesem Produkt.
- Stellen Sie sicher, dass die Stromversorgung im Bereich von 100-240V AC, 50/60 Hz liegt.
3. Wählen Sie einen Montageort

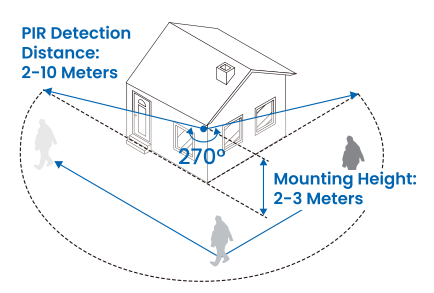

Montieren Sie die Kamera für optimale PIR-Erkennungsleistung in einer Höhe von 2-3 Metern (7-10 Fuß)*.
*Der PIR-Sensor erkennt Bewegungen im Bereich von 2 bis 10 Metern und einem Abdeckungswinkel von 270°.

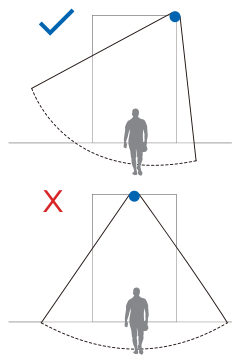

Für eine optimale Erkennung installieren Sie die Kamera in einem Winkel, bei dem sich Bewegungen seitlich durch das Sichtfeld des PIR-Sensors bewegen.
Installationsmethoden und Schritte

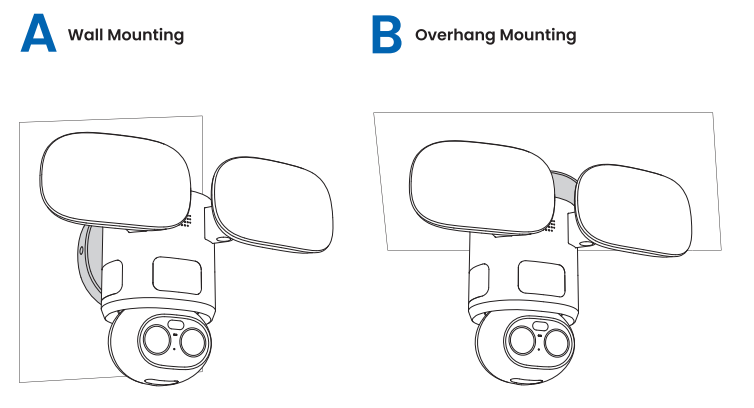

Die folgenden zwei Diagramme zeigen, wie die Reolink TrackFlex Floodlight WiFi Kamera an einer Wand oder unter einem Überhang installiert wird. Bitte wählen Sie die Installationsmethode, die Ihren Anforderungen am besten entspricht.
Schritt 1. Entfernen Sie die Montagehalterung
-
Wandmontage

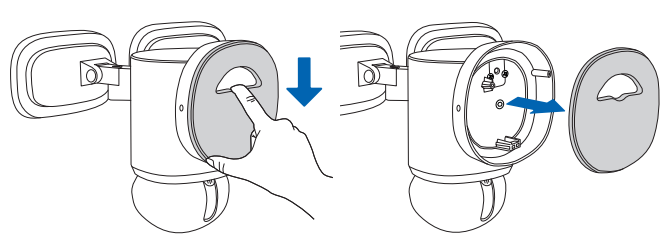

Schieben Sie die Halterung aus der Basis heraus und entfernen Sie sie. -
Montage unter Überhang

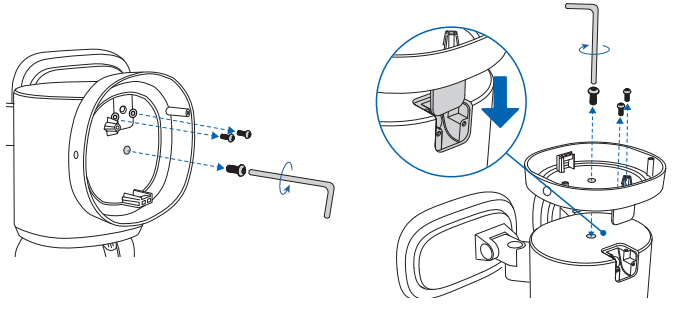

Schieben Sie die Montageplatte aus der Kamerabasis heraus und entfernen Sie sie.
Lösen Sie dann die Basis mit dem Inbusschlüssel (aus Beutel C) und einem Kreuzschlitzschraubendreher #1.
Befestigen Sie die Basis erneut oben auf der Kamera und ziehen Sie sie mit 3 Schrauben fest.
Schritt 2. Befestigen Sie die Montageplatte
Option 1. Installation an einer vorhandenen Anschlussdose

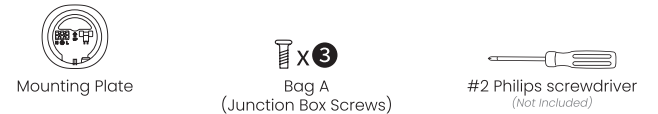

Für diese Option benötigen Sie folgendes Zubehör und Werkzeug:
-
Wandmontage

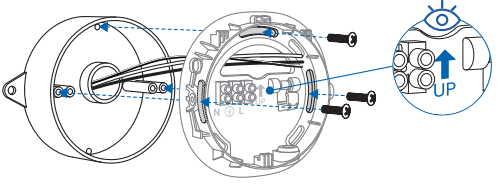

Führen Sie die Kabel aus der Anschlussdose durch die Montageplatte und befestigen Sie die Platte mit drei Schrauben (aus Beutel A).
Achten Sie darauf, dass der Pfeil auf der Platte nach oben zeigt und die Libelle zentriert ist. -
Montage unter Überhang

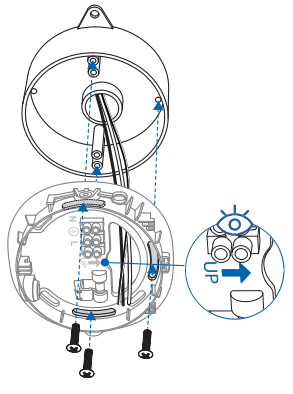

Führen Sie die Kabel aus der Anschlussdose durch die Montageplatte und befestigen Sie die Platte mit drei Schrauben (aus Beutel A).
Achten Sie darauf, dass der Pfeil auf der Platte zum Haus zeigt (weg vom überwachten Bereich).
Option 2. Direkte Montage an einer Oberfläche

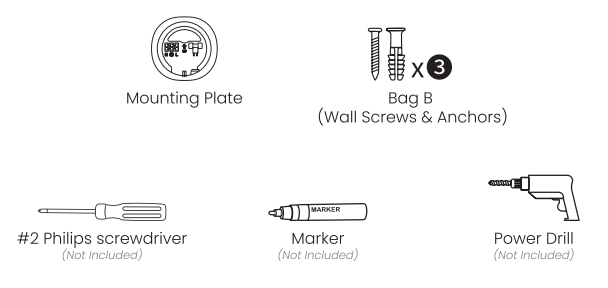

Für diese Option benötigen Sie folgendes Zubehör und Werkzeug:
Markieren und bohren Sie zuerst Löcher
-
Wandmontage

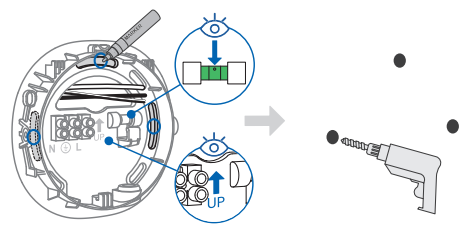

Platzieren Sie die Platte auf der Montagefläche und markieren Sie drei Bohrlöcher. Bohren Sie an den Markierungen etwa 2,5 cm (1 Zoll) tiefe Löcher.
Achten Sie darauf, dass der Pfeil auf der Platte nach oben zeigt und die Libelle zentriert ist. -
Montage unter Überhang

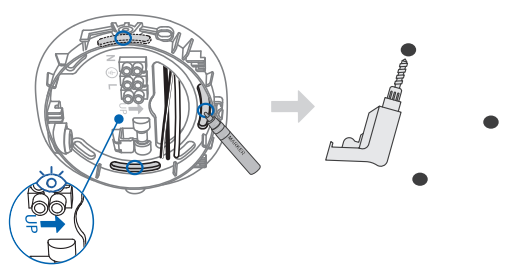

Platzieren Sie die Platte auf der Montagefläche und markieren Sie drei Bohrlöcher. Bohren Sie an den Markierungen etwa 2,5 cm (1 Zoll) tiefe Löcher.
Achten Sie darauf, dass der Pfeil auf der Platte zum Haus zeigt (weg vom überwachten Bereich).
Befestigen Sie dann die Montageplatte
-
Harte Wände (z. B. Beton-, Ziegel- und Putzwände)

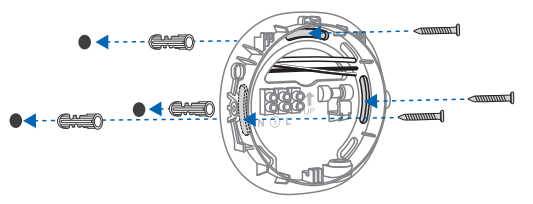

Setzen Sie drei Dübel aus Beutel B in die gebohrten Löcher ein. Befestigen Sie dann die Montageplatte mit den drei langen Schrauben an der Wand. -
Weiche Wände (z. B. Holzwände)
Befestigen Sie die Montageplatte mit drei langen Schrauben aus Beutel B an der Wand.
Schritt 3. Verbinden Sie die Kabel
1. Hängen Sie die Kamera an die Montageplatte

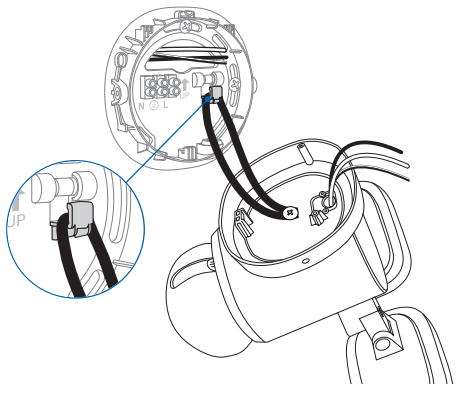

Hängen Sie die Kamera an die Montageplatte, um das Verkabeln im nächsten Schritt zu erleichtern.
2. Verbinden Sie die Kabel
Die Farben der Kabel für Phase, Neutralleiter und Erde können je nach Land oder Region variieren. Bitte folgen Sie den in Ihrer Region geltenden Verkabelungskonventionen.
-

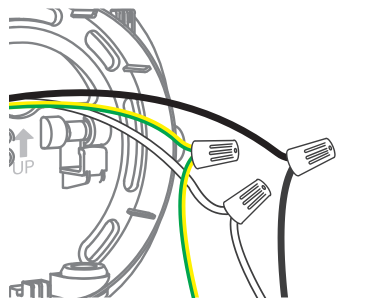

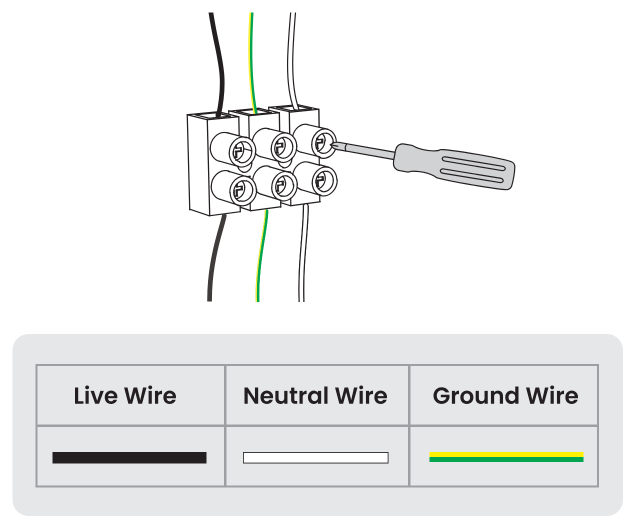

Für Nordamerika verwenden Sie einen Kreuzschlitzschraubendreher #1, um die Phase (schwarz), den Neutralleiter (weiß) und den Schutzleiter (gelb-grün/grün) aus der Anschlussdose oder Wand mit dem Kabelverbinder zu sichern. Verbinden Sie dann die Kabel der Kamera mit den entsprechenden Anschlüssen am Verbinder. Sie können auch Kabelmuffen verwenden, um die Kabel zu verbinden und zu sichern. Ziehen Sie nach dem Verbinden vorsichtig an jedem Kabel, um eine sichere Verbindung zu gewährleisten.
-

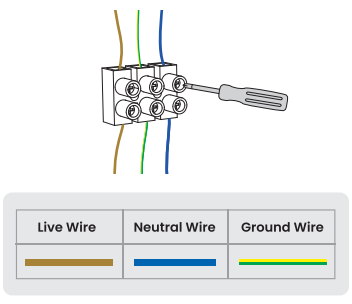

Für EU/UK/AU verbinden Sie die Phase (braun), den Neutralleiter (blau) und den Schutzleiter (gelb-grün) aus der Anschlussdose mit den passenden Kabeln der Kamera. Sie können auch Kabelmuffen verwenden, um die Kabel zu verbinden und zu sichern. Ziehen Sie nach dem Verbinden vorsichtig an jedem Kabel, um eine sichere Verbindung zu gewährleisten.
Wichtiger Hinweis: Vermeiden Sie es, Kabel zu kreuzen. Wenn Sie unsicher sind oder die Kabel nicht identifizieren können, konsultieren Sie aus Sicherheitsgründen einen Elektriker.
Schritt 4. Befestigen Sie die Kamera

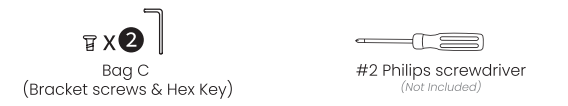

Für diesen Schritt benötigen Sie folgendes Zubehör und Werkzeug:
1. Befestigen Sie die Kamera an der Montageplatte:
Stellen Sie sicher, dass die Kabelausgänge an der Montageplatte und an der Kamerabasis ausgerichtet sind.
2. Verriegeln Sie die Kamera an der Montageplatte:
-
Wandmontage

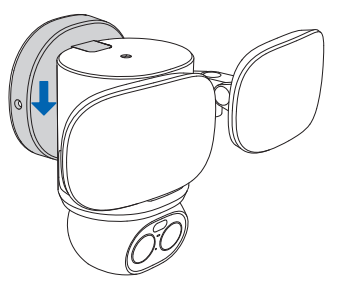

Schieben Sie die Kamera nach unten, bis sie an der Montageplatte einrastet. -
Montage unter Überhang
Schieben Sie die Kamera in Richtung des Überwachungsbereichs, bis sie an der Montageplatte einrastet.
3. Befestigen Sie die Kamera an der Montageplatte:

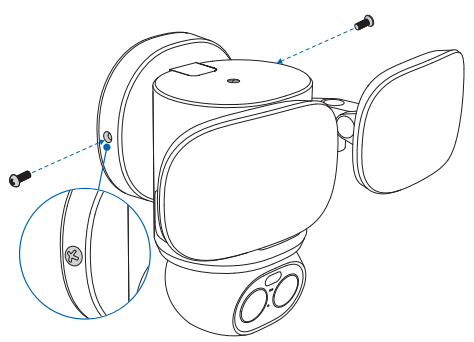

Verwenden Sie einen Kreuzschlitzschraubendreher #2 und zwei Schrauben (aus Beutel C), um die Kamera an der Montageplatte zu befestigen.
Schritt 5. Justieren Sie die Flutlichtstrahler

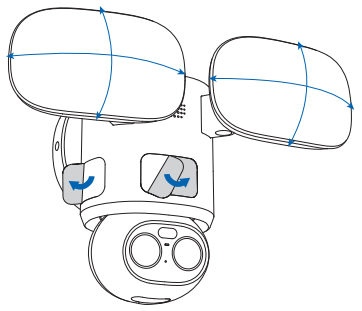

Richten Sie die beiden Flutlichtstrahler nach Bedarf aus, damit sie den Überwachungsbereich beleuchten. Entfernen Sie vor der Verwendung die Schutzfolien von den PIR-Sensoren.
Schritt 6. Schalten Sie den Sicherungsautomaten ein

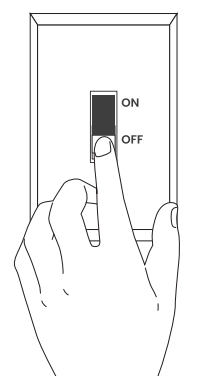

Warten Sie, bis die Anzeigeleuchte dauerhaft blau leuchtet, und schalten Sie dann den Sicherungsautomaten ein.
