Wenn eine Reolink-Türklingel an eine vorhandene verkabelte mechanische Klingel angeschlossen wird, kann die Klingel während des normalen Betriebs ein unerwartetes Summen oder Brummen erzeugen. Das RLA-PK1 Power Kit wurde entwickelt, um dieses Problem zu lösen, indem es den Stromfluss durch den mechanischen Klingelkreis reguliert und unerwünschte Geräusche beseitigt, ohne die normale Funktion der Türklingel zu beeinträchtigen.
Gilt für: Reolink Video Doorbell (Battery), D340B
Diese Anleitung führt Sie durch den vollständigen Installationsprozess des RLA-PK1 Power Kits.
Schritt-für-Schritt Installationsanleitung
Schritt 1. Finden Sie Ihre mechanische Klingel

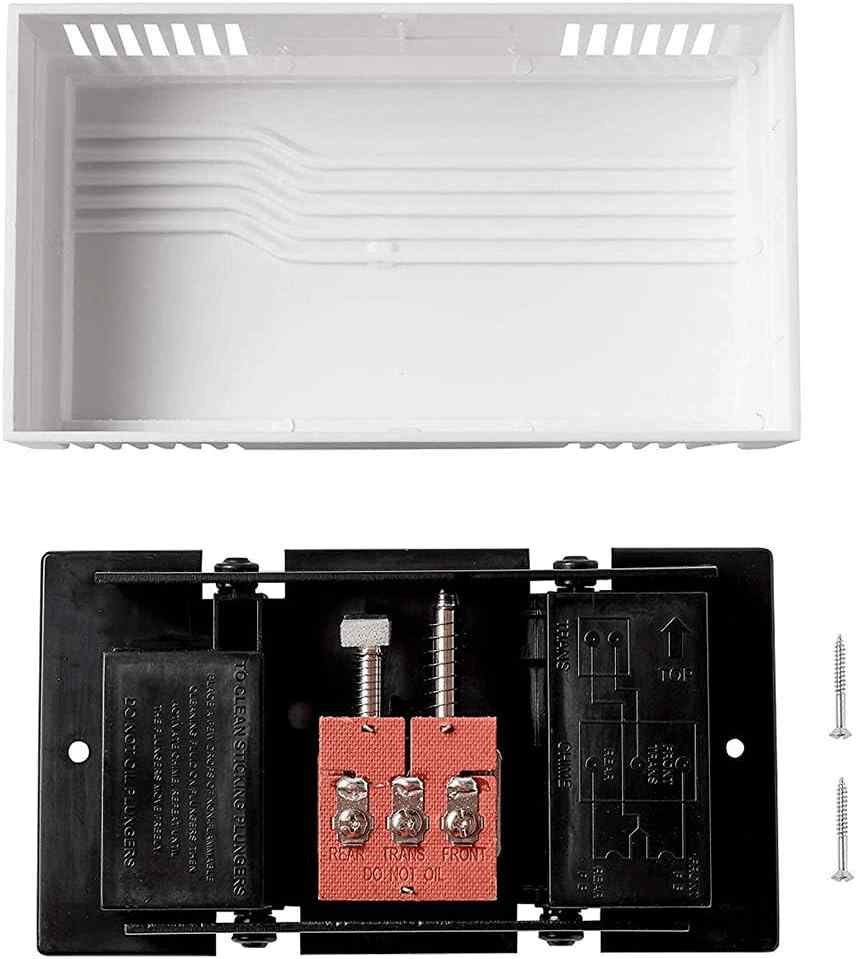

Suchen Sie die verkabelte mechanische Klingel, die in Ihrem Zuhause installiert ist. Verwenden Sie einen Schraubendreher, um die Abdeckung der mechanischen Klingel zu entfernen und die internen Anschlüsse freizulegen.
Schritt 2. Identifizieren Sie die Türklingel-Anschlüsse

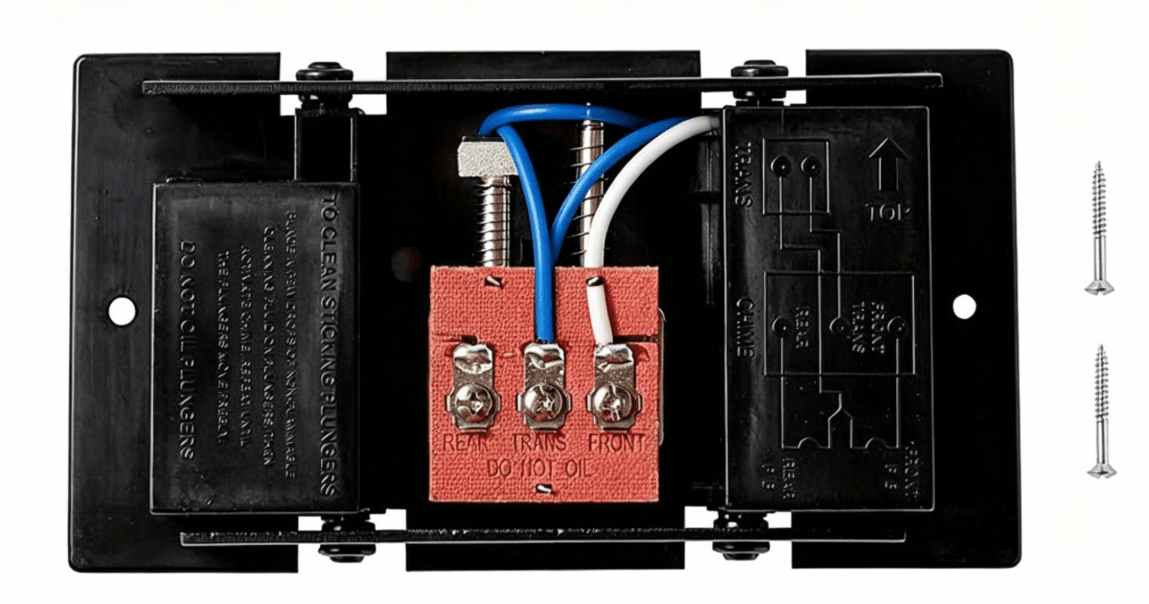

Suchen Sie im Inneren der Klingel die Anschlüsse, die mit der Türklingel verbunden sind. Diese sind typischerweise auf dem Anschlussblock mit "Trans" (Transformator) und "Front" beschriftet, wie unten dargestellt:
- Trans — Verbunden mit dem Transformator, der das Türklingelsystem speist
- Front — Verbunden mit der vorderen Türklingel
Schritt 3. Schließen Sie das Power Kit an

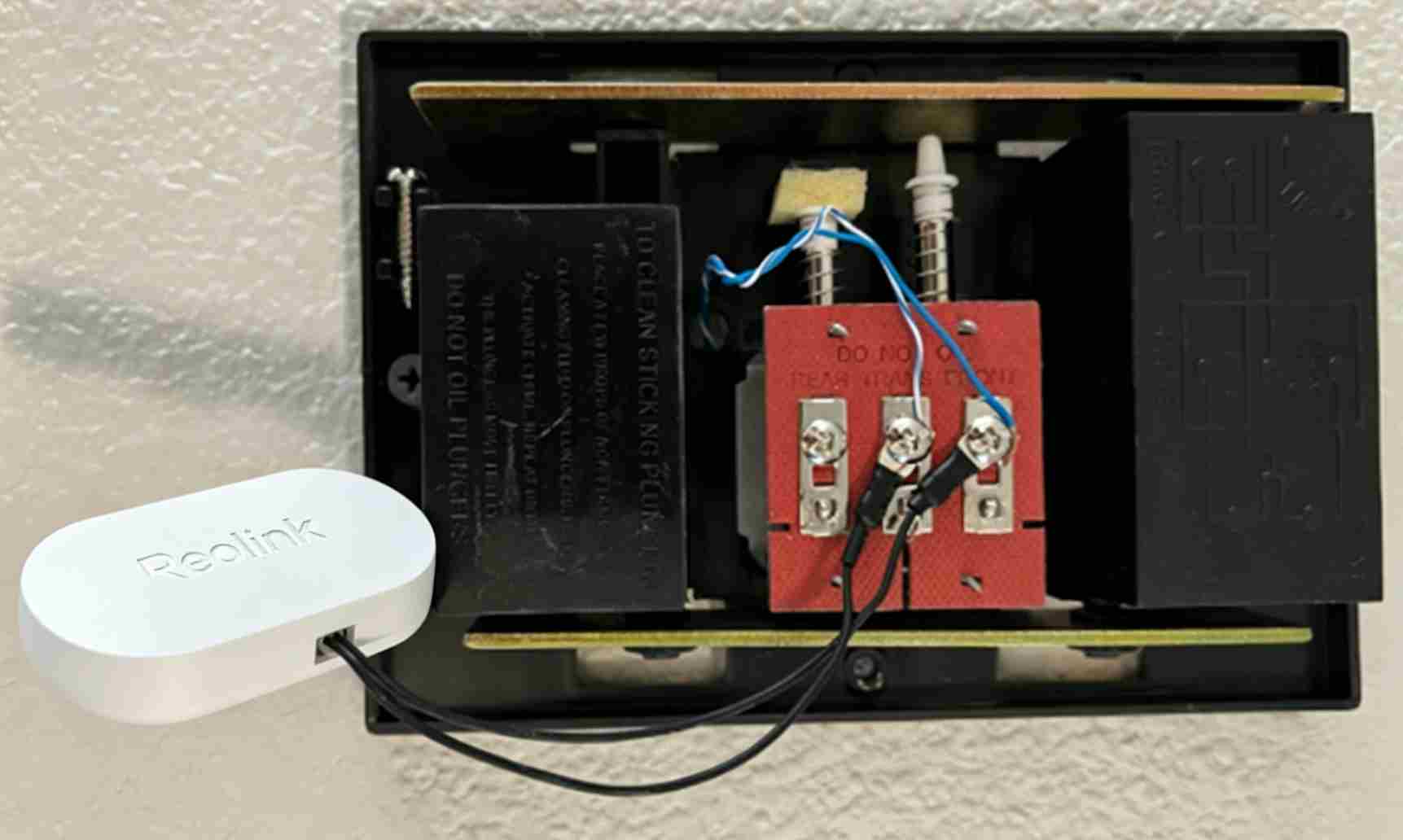

Verbinden Sie die beiden Leitungen des RLA-PK1 Power Kits mit den Trans- und Front-Anschlüssen an der mechanischen Klingel. Das Power Kit ist nicht polarisiert, das heißt, jede Leitung kann an jeden Anschluss angeschlossen werden.
Schritt 4. Befestigen Sie das Power Kit

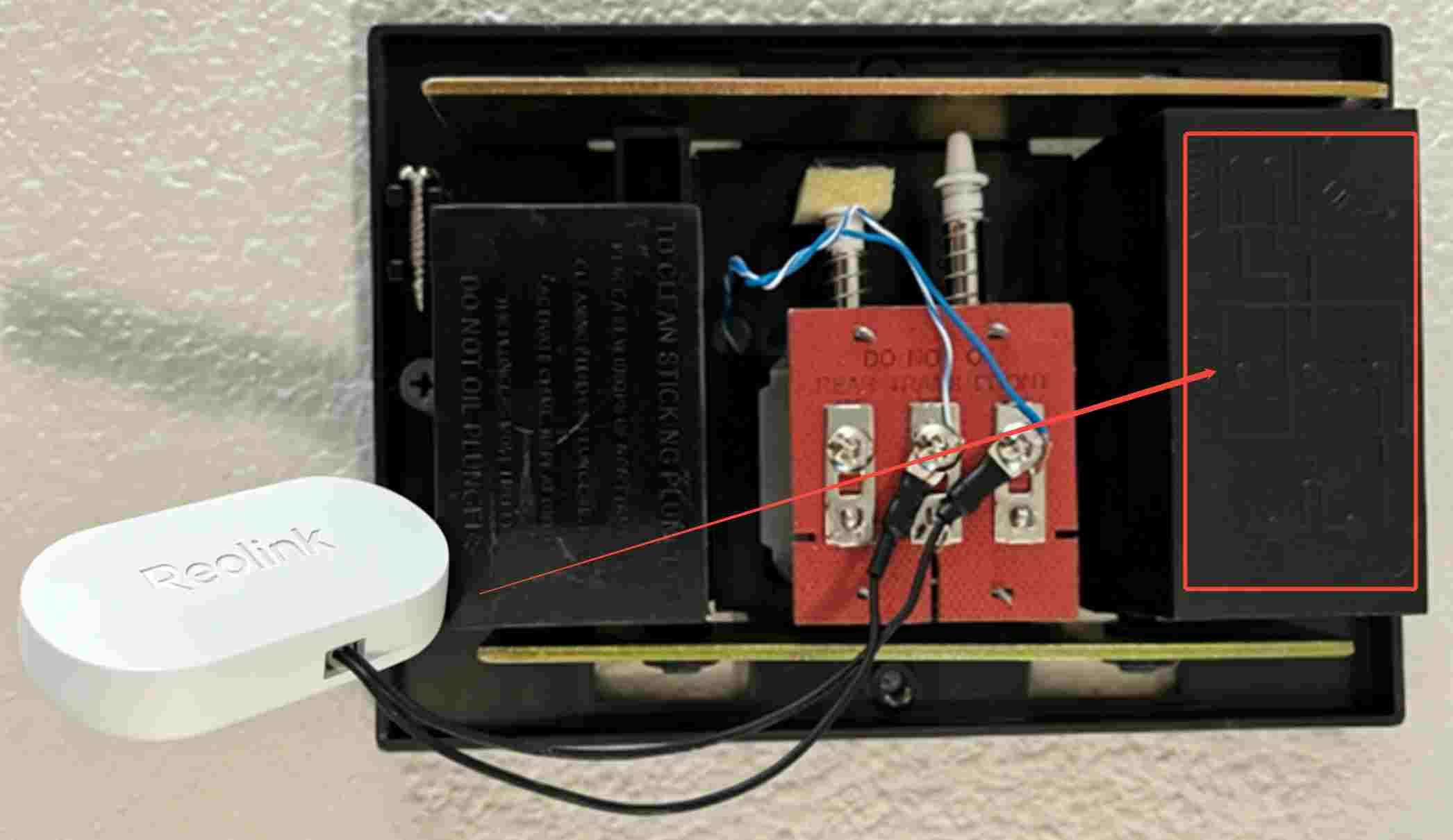

Platzieren Sie das Power Kit Modul an einer geeigneten Stelle innerhalb des Klingelgehäuses. Die empfohlene Position ist die Befestigung an der Innenwand des Klingelgehäuses mit der integrierten Klebefläche, wobei darauf zu achten ist, dass es die mechanischen Komponenten der Klingel nicht behindert.
Schritt 5. Setzen Sie die Abdeckung wieder auf
Setzen Sie vorsichtig die Klingelabdeckung wieder auf und sichern Sie sie mit den Schrauben, die Sie in Schritt 1 entfernt haben.
Schritt 6. Überprüfen Sie die Installation
Drücken Sie die Türklingeltaste, um die Klingel auszulösen, und bestätigen Sie Folgendes:
- Die mechanische Klingel klingelt normal, wenn die Türklingel gedrückt wird
- Kein Summen, Brummen oder andere ungewöhnliche Geräusche im Standby-Modus
Wenn das Summen weiterhin besteht, überprüfen Sie die Verkabelung an den Trans- und Front-Anschlüssen erneut, um sicherzustellen, dass beide Leitungen des Power Kits fest angeschlossen sind.
