Das Reolink Türklingel-Solarladegerät ist ein speziell entwickeltes Solarpanel, das ausschließlich für die Reolink Video-Türklingel (Akku) gedacht ist und nicht mit kabelgebundenen PoE- oder WLAN-Versionen funktioniert. Das Solarladegerät kann Ihre Video-Türklingel bei ausreichendem Sonnenlicht weiter aufladen, wodurch eine nahezu unbegrenzte Laufzeit für Ihre batteriebetriebene Türklingel ermöglicht wird.

Gilt für: Reolink Video Doorbell (Battery), D340B

Dieser Artikel enthält zwei Teile:

  1. Schritt-für-Schritt Installationsanleitung
  2. So entfernen Sie die Reolink Video-Türklingel vom Reolink Solarladegerät

Schritt-für-Schritt Installationsanleitung

Schritt 1. Wählen Sie einen geeigneten Installationsort

Die Wahl des richtigen Ortes ist entscheidend für eine optimale Solar-Ladeleistung. Befolgen Sie diese Richtlinien:

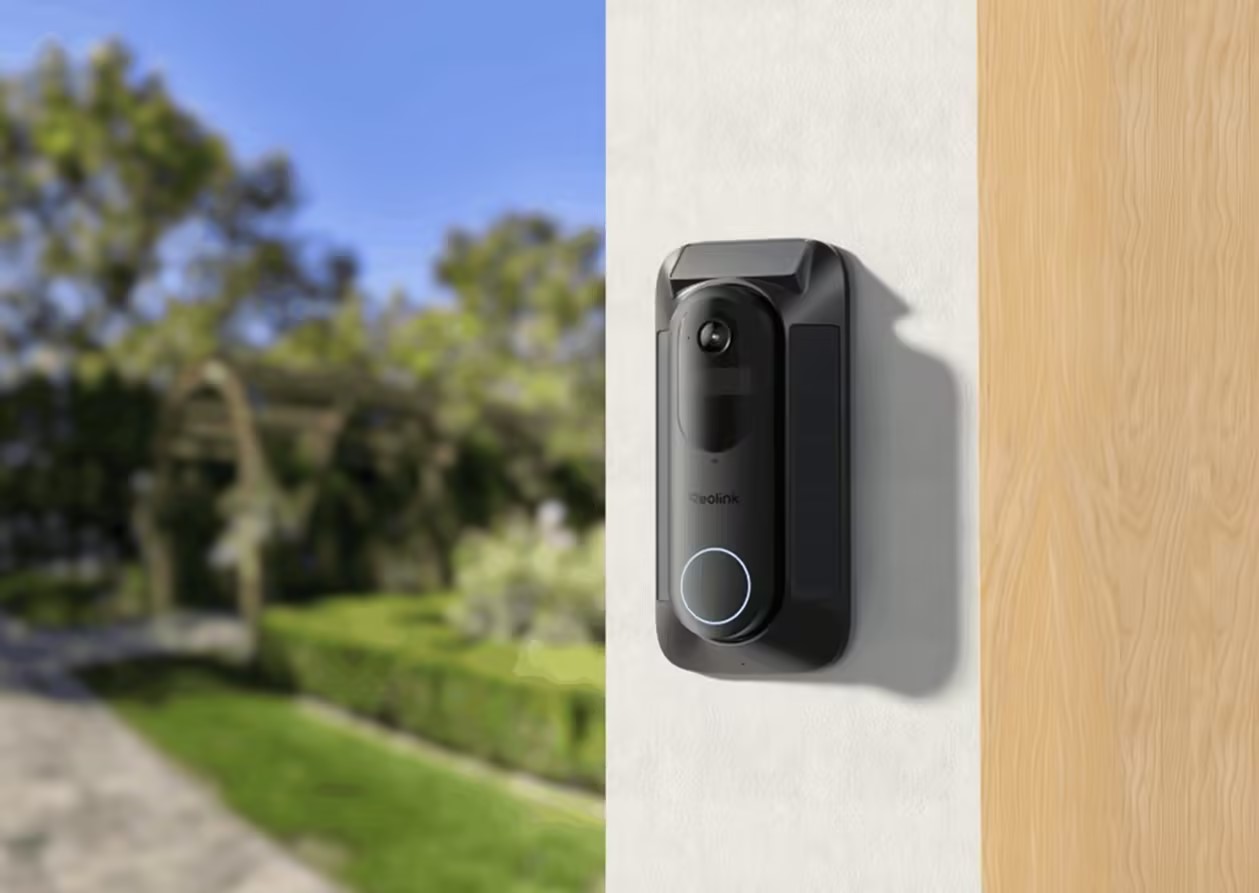

  1. Maximieren Sie die Sonneneinstrahlung: Installieren Sie das Solarladegerät an einem Ort, der so viel direkten Sonnenschein wie möglich während des Tages erhält. Eine Ausrichtung nach Süden (auf der Nordhalbkugel) ist in der Regel ideal.

  2. Vermeiden Sie Schatten: Selbst teilweiser Schatten durch Bäume, Gebäude, Dachvorsprünge oder andere Hindernisse kann die Leistung erheblich reduzieren. Vermeiden Sie Bereiche, in denen Schatten zu irgendeiner Tageszeit auf das Panel fallen können.

    doorbell installation

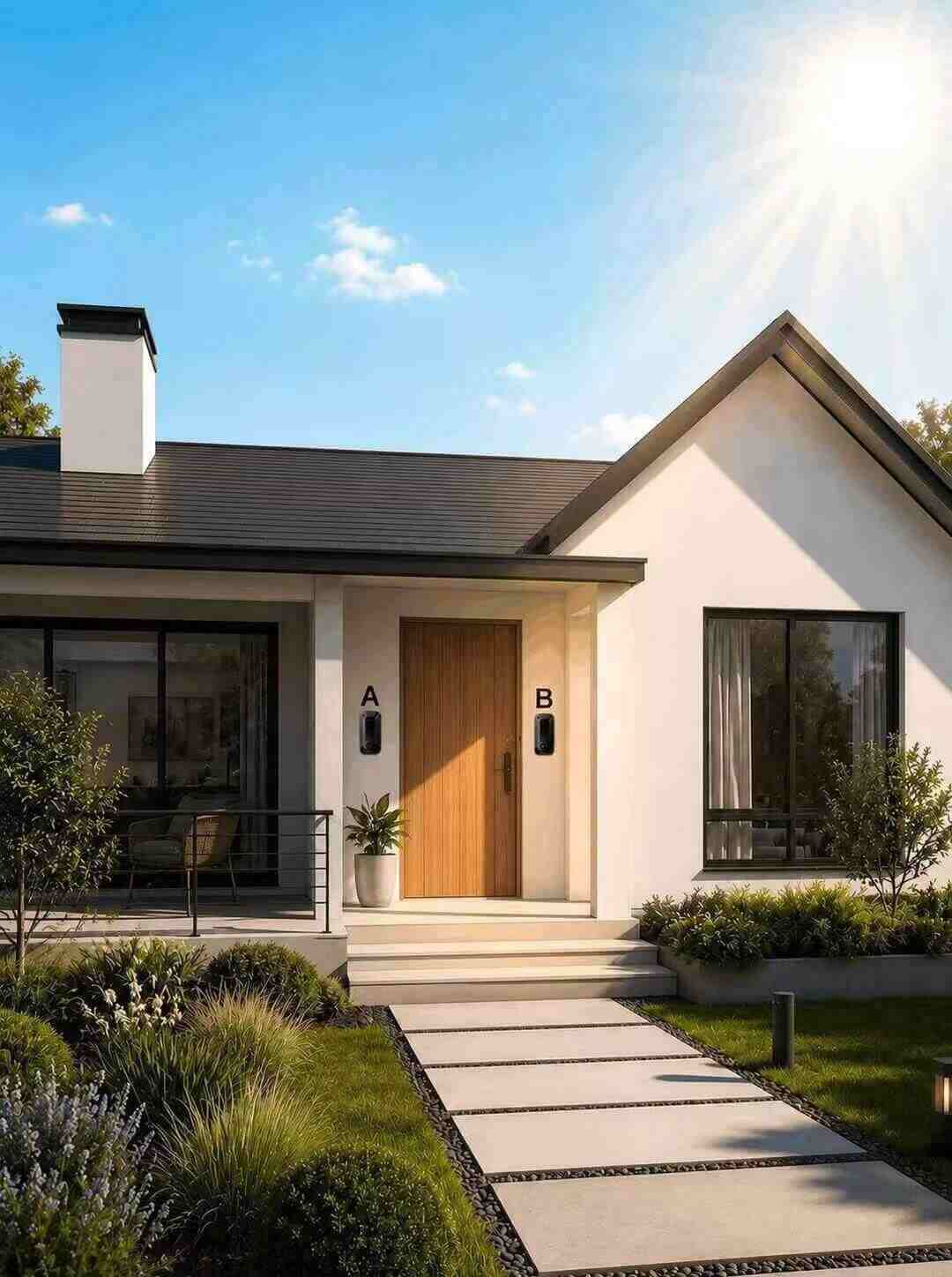

  3. Beachten Sie das untenstehende Diagramm: Wählen Sie zwischen zwei möglichen Positionen (z. B. Position A und Position B) den Standort B, der den ganzen Tag über gleichmäßigere Sonneneinstrahlung erhält.

    position a&b

Schritt 2. Montieren Sie das Solarladegerät

Nachdem Sie den idealen Standort bestimmt haben, fahren Sie mit der Montage fort:

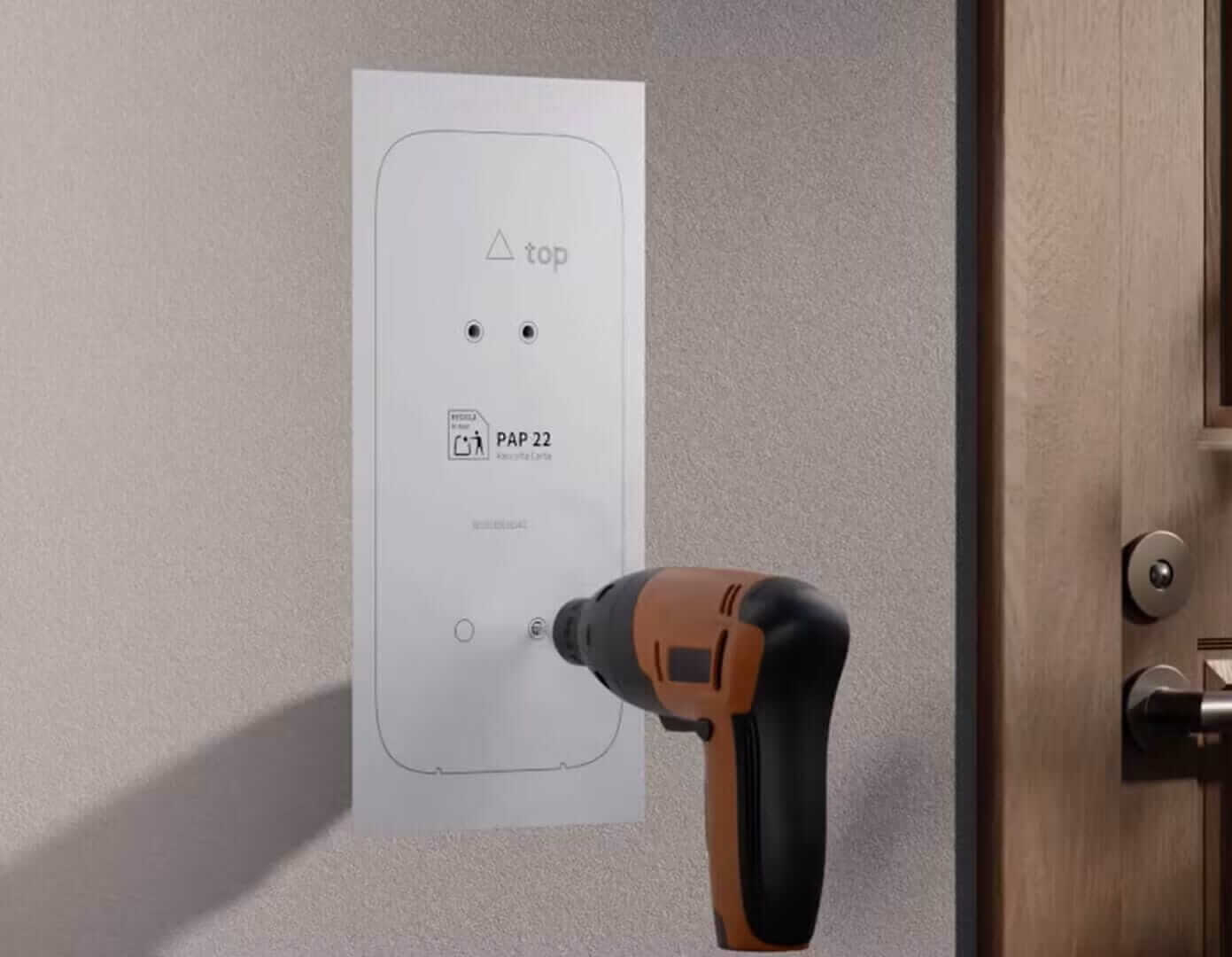

  1. Verwenden Sie die mitgelieferte Montageschablone, um die Schraubenlöcher an der Wand zu markieren. Bohren Sie an den markierten Stellen mit einem geeigneten Bohrer Löcher.drill hole

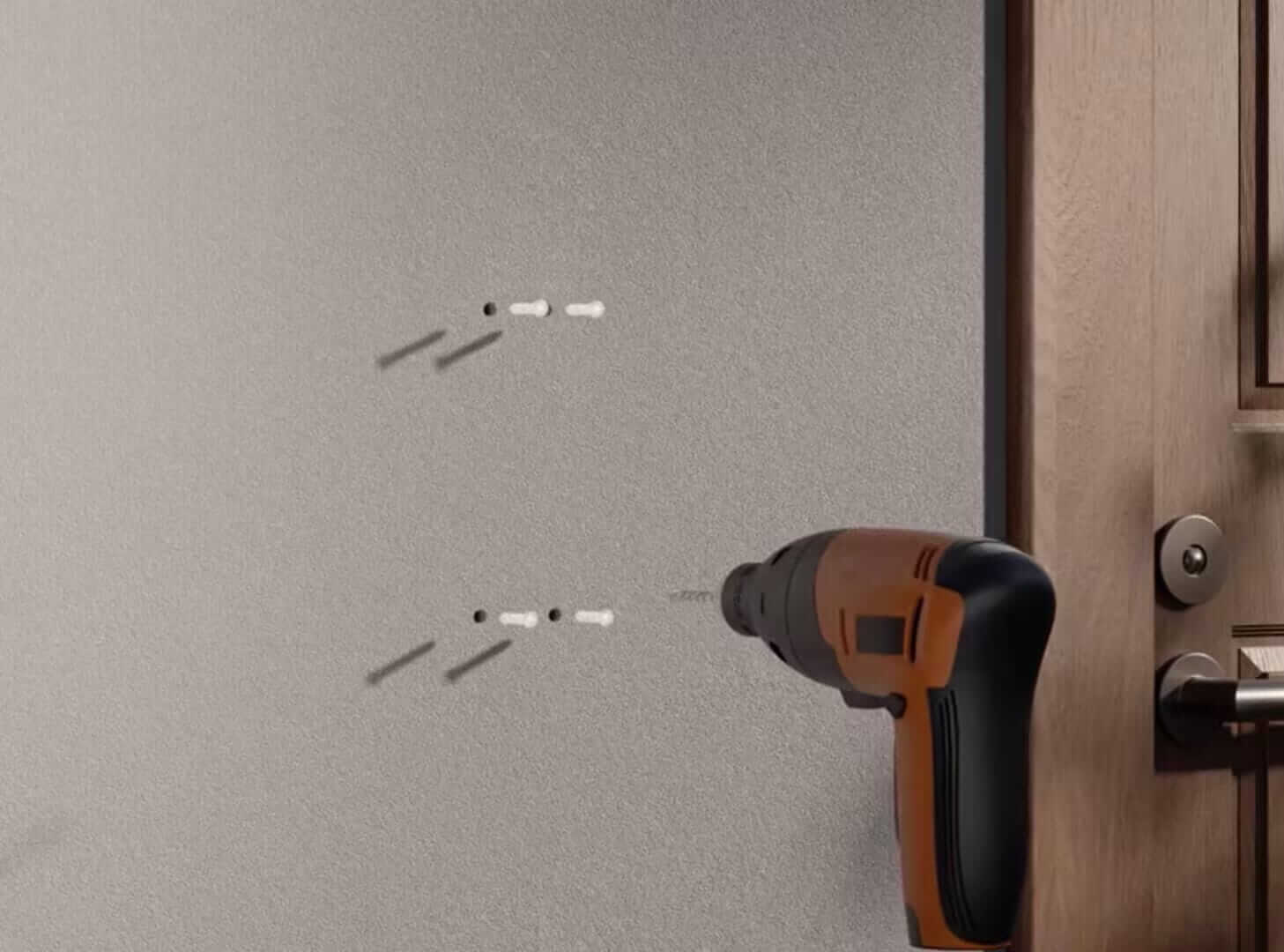

  2. Setzen Sie die Wanddübel in die gebohrten Löcher ein.

    drill hole 2

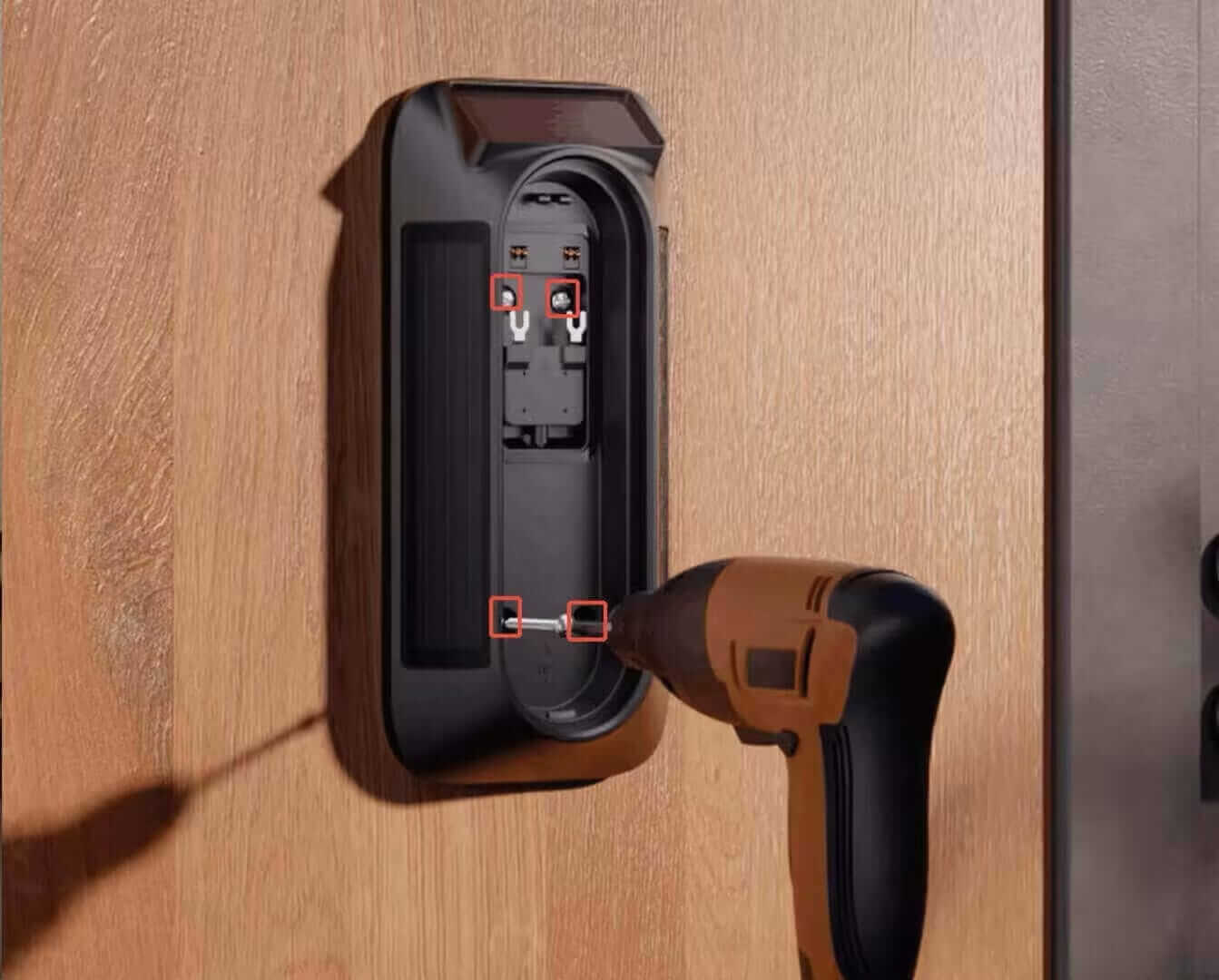

  3. Befestigen Sie das Solarladegerät an der Wand mit den mitgelieferten Schrauben. Ziehen Sie die Schrauben beim Befestigen der Halterung nicht zu fest an.

    mount the solar panel to wall

Schritt 3. Verbinden Sie das Solarladegerät mit Ihrer Türklingel

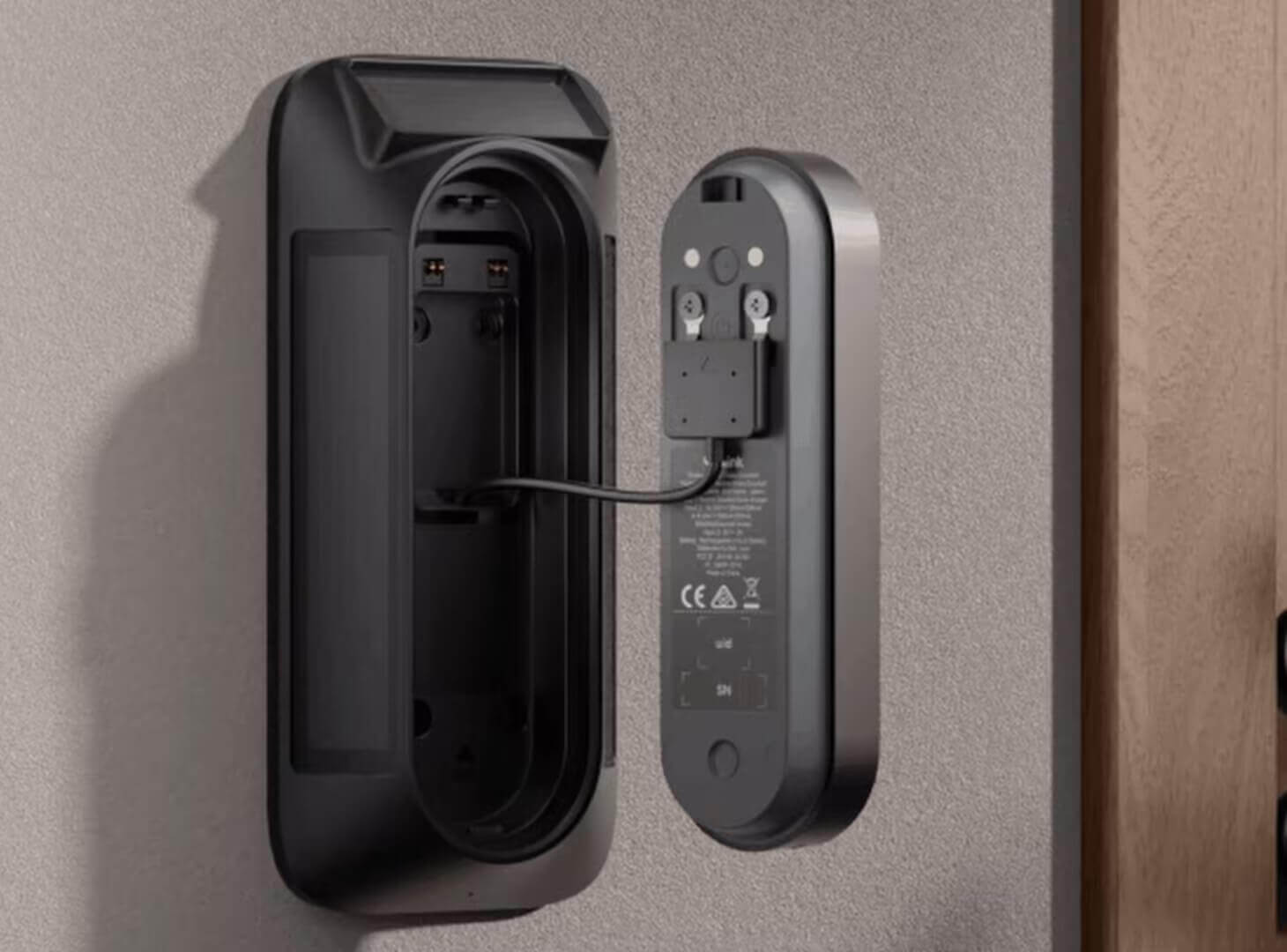

  1. Lösen Sie die Montageschrauben an der Türklingel.
  2. Verbinden Sie die Y-förmigen Stecker des Solarladegeräts mit den Anschlussklemmen.
  3. Ziehen Sie die Schrauben wieder fest.connect doorbell to sp

Hinweis: Dieser Schritt ist optional für die Video-Türklingel (2. Generation), da sie zwei Metallkontakte für die Verbindung mit dem Solarladegerät hat, obwohl eine kabelgebundene Verbindung als Hauptoption empfohlen wird.

Schritt 4. Befestigen Sie die Türklingel am Solarladegerät

Das Reolink Türklingel-Solarladegerät-Kit ermöglicht es Ihnen, die Türklingel direkt an der Solarladegerät-Halterung zu montieren:

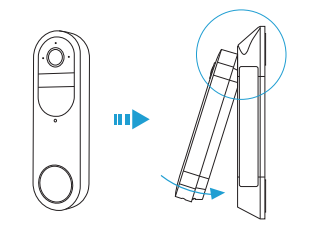

  1. Richten Sie die Türklingel an der Türklingel-Montageplatte an der Halterung des Solarladegeräts aus.
  2. Schieben Sie die Türklingel nach unten in die Montageschlitze, bis sie sicher einrastet.

  3. Ziehen Sie vorsichtig an der Türklingel, um zu bestätigen, dass sie fest sitzt.

    install the camera to solar panel

Fertig! Ihre Reolink Video-Türklingel (Akku) wird nun vom Solarladegerät geladen! Sie können den Akkustand in den nächsten 24-48 Stunden unter normalen Sonnenlichtbedingungen überwachen. Der Akkustand sollte während der Tageslichtstunden steigen oder stabil bleiben.

So entfernen Sie die Türklingel vom Solarladegerät

Wenn Sie die Türklingel entfernen oder neu positionieren müssen:

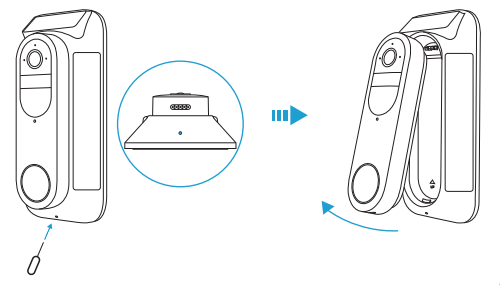

  1. Suchen Sie das Entriegelungsloch an der Unterseite der Türklingeleinheit und drücken Sie es.
  2. Schieben Sie die Türklingel nach oben, um sie vom Solarladegerät zu lösen.

  3. Schrauben Sie vorsichtig die Verbindungsschrauben ab und trennen Sie das Verbindungskabel, falls Sie die Türklingel vollständig vom Solarladegerät trennen möchten.

    remove the camera from solar panel.png
