Reolink-Kameras mit I/O-Alarmanschlüssen sind für die intelligente Integration mit externen Alarmgeräten konzipiert. Mit integrierten Alarm-Eingangs- und Ausgangsschnittstellen ermöglichen diese Kameras eine erweiterte Automatisierung, sodass Ihr Sicherheitssystem in Echtzeit auf Ereignisse reagieren kann. Dieser Artikel erläutert, wie Sie die I/O-Alarmanschlüsse konfigurieren und eine nahtlose Integration mit Ihrer Reolink-Kamera für eine intelligente, reaktionsfähige Alarmverknüpfung erreichen.

Gilt für: RP-PCB8MZ, RP-WCB8MZ and RP-PCV8MZ.

Was ist Alarm Ein/Aus?

Die Alarm Ein/Aus-Funktion ermöglicht es der Kamera, mit externen Sensoren und Geräten zu interagieren. Diese Anschlüsse unterstützen verschiedene Konfigurationen für eine intelligentere Alarmauslösung und Systemintegration.

  • Alarm Ein (Eingang): Empfängt Signale von externen Auslösern (z. B. Türkontakte, PIR-Bewegungsmelder, Rauchmelder). Zum Beispiel sendet ein Rauchmelder, wenn er Rauch erkennt, ein Signal über den Alarm-Eingang an die Kamera, um eine Aufnahme oder Warnung auszulösen.

  • Alarm Aus (Ausgang): Sendet Signale an externe Alarmgeräte (z. B. Sirenen, Blitzlichter), wenn ein Alarm ausgelöst wird. Zum Beispiel kann die Kamera bei Bewegungserkennung eine angeschlossene Sirene oder ein Blitzlicht über den Alarm-Ausgang aktivieren.

Anwendungsfälle für Reolink Kamera Alarm Ein/Aus

Die I/O-Alarm-Schnittstelle an der Reolink-Kamera ermöglicht eine flexible Integration mit externen Geräten. Typische Anwendungsfälle sind:

  • Kleinprojekte, die eine einfache, einpunktige Alarmreaktion ohne Verwendung eines NVR benötigen.

  • Integration mit Drittanbietersystemen wie Zutrittskontrolle, Beleuchtung oder externen Sirenen, um eine einheitliche Sicherheitslösung zu schaffen.

  • Schnelle Notfallreaktion, wie das Auslösen von Lichtern oder Sirenen bei Einbruch oder Brand.

  • Intelligente Verknüpfung, z. B. das Auslösen von Aufnahmen oder Benachrichtigungen bei unerwartetem Öffnen einer Tür.

Dies macht die Reolink-Kamera zu einer leistungsstarken Wahl für intelligente und reaktionsfähige Sicherheitslösungen.

So richten Sie Alarm Ein/Aus an der Reolink-Kamera ein

  • Alarm Eingang

    Schritt 1: Anschließen des Alarm Eingangs

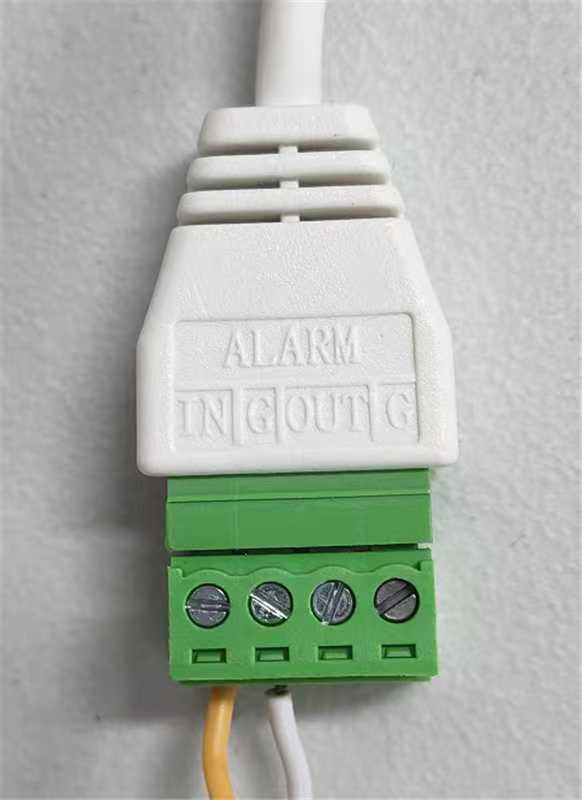

    Schließen Sie Ihr Alarm-Eingabegerät (z. B. Rauchmelder oder magnetischen Türsensor) an die IN- und GND (G)-Anschlüsse der Kamera an. Verwenden Sie einen Schraubendreher, um die silberne Schraube oben am grünen Anschlussblock zu lösen – dadurch wird die Metallklemme im entsprechenden Anschluss abgesenkt. Führen Sie den Draht Ihres Alarm-Eingabegeräts in den Anschluss ein und ziehen Sie dann die silberne Schraube wieder fest, um den Draht sicher zu fixieren.

    • Einige Alarm-Eingabegeräte benötigen Strom, andere nicht. Falls erforderlich, verwenden Sie eine externe Stromversorgung.

    • Die maximal unterstützte Spannung/Stromstärke beträgt 12V / 1A.

    • Die Polarität ist nicht erforderlich, es spielt keine Rolle, ob die Drähte an den IN- und G-Anschlüssen vertauscht sind.
      alarm in

    Schritt 2: Konfigurieren des Alarm Eingangs am Reolink NVR

    Hinweis: Nachfolgend eine Anleitung zur Konfiguration, wenn die Kamera mit einem Reolink NVR verwendet wird. Derzeit nur auf den folgenden NVR-Modellen unterstützt. Die Konfiguration kann auch individuell im VMS-Client ohne NVR erfolgen.

    NVR-Modell Hardware-Version
    RP-PN8 —
    RP-PN16 —
    RLN8-410 NVR_NNT3NA78P / N7MB01
    RLN16-410 NVR_NNT4NA716P / N6MB01
    RLN36 —
    NVS8 N7MB01
    NVS16 NVR_NNT4NA716P / N6MB01
    NVS36 —

    Auf dem Monitor des Reolink NVR:

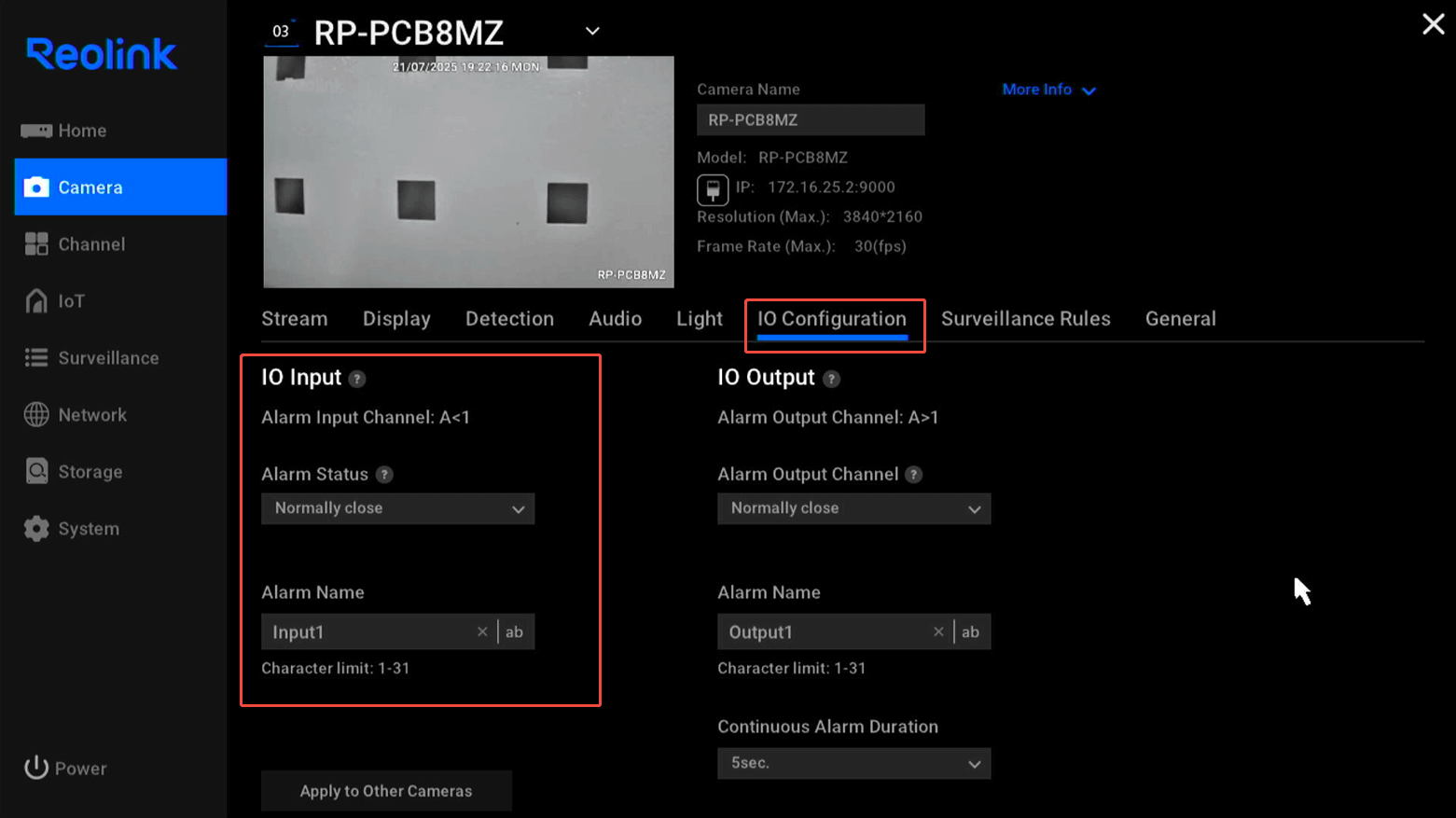

    1. Gehen Sie zu Einstellungen > Kamera > IO-Konfiguration > IO Eingang

    2. Wählen Sie den Alarmstatus:

      • Normalerweise offen (NO): Standard ist offen; löst aus, wenn geschlossen.

      • Normalerweise geschlossen (NC): Standard ist geschlossen; löst aus, wenn geöffnet.

    3. Optional: Geben Sie einen Alarmnamen zur leichteren Identifikation ein.input configuration

    Beispiel:

    • Rauchmelder: Sie möchten, dass der Kameraalarm nur ausgelöst wird, wenn Rauch erkannt wird. Da Rauchmelder den Stromkreis normalerweise offen halten und ihn beim Erkennen von Rauch schließen, stellen Sie den Alarm Eingang auf Normalerweise offen, damit der Alarm ausgelöst wird, wenn der Stromkreis schließt.

    • Türsensor: Sie möchten, dass der Kameraalarm ausgelöst wird, wenn die Tür geöffnet wird. Da Türsensoren normalerweise geschlossen sind, wenn die Tür zu ist, und öffnen, wenn die Tür aufgeht, stellen Sie den Alarm Eingang auf Normalerweise geschlossen, damit der Alarm ausgelöst wird, wenn die Tür geöffnet wird.

    Schritt 3: Überwachungsregeln für Eingangsauslösung festlegen

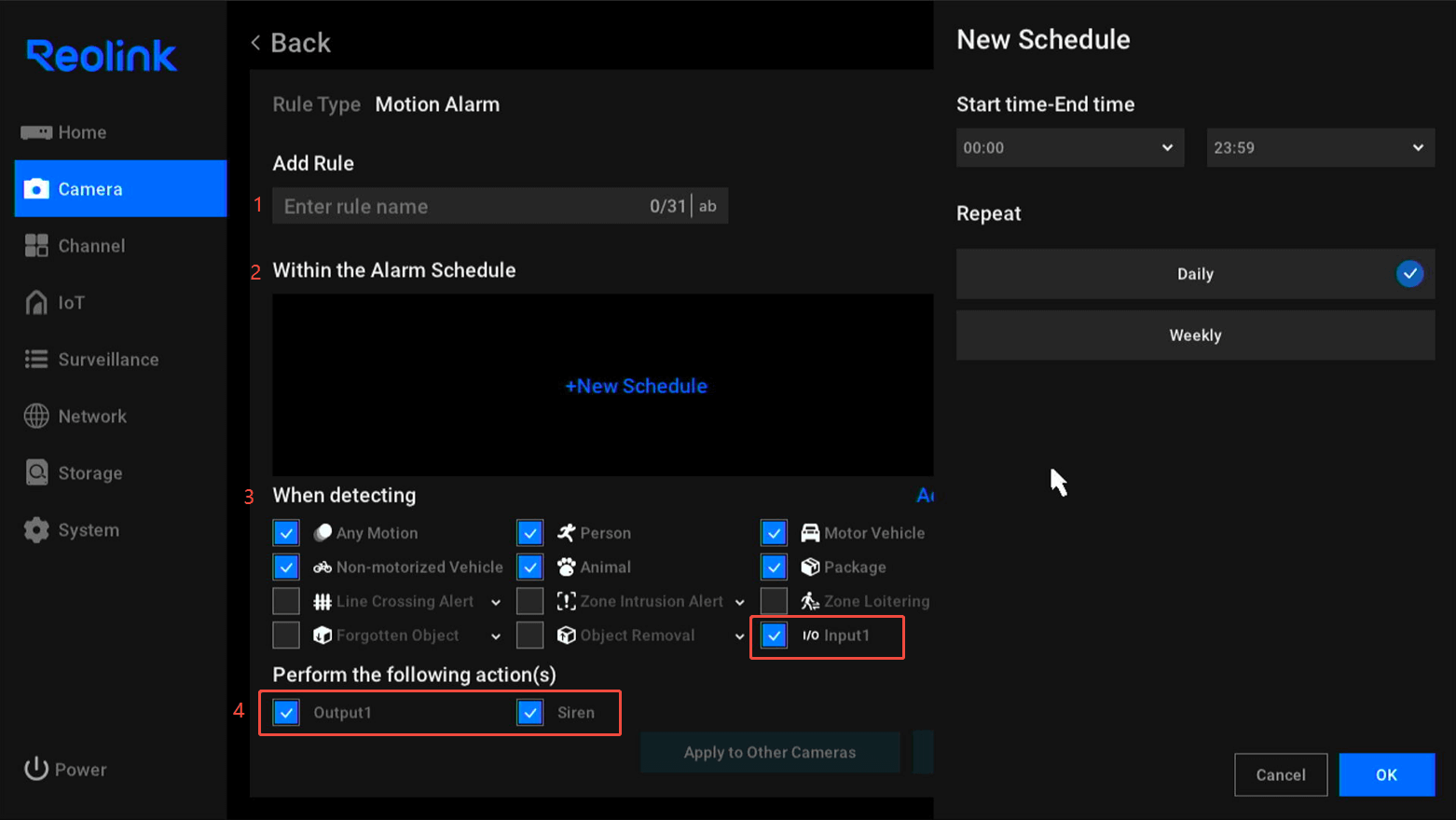

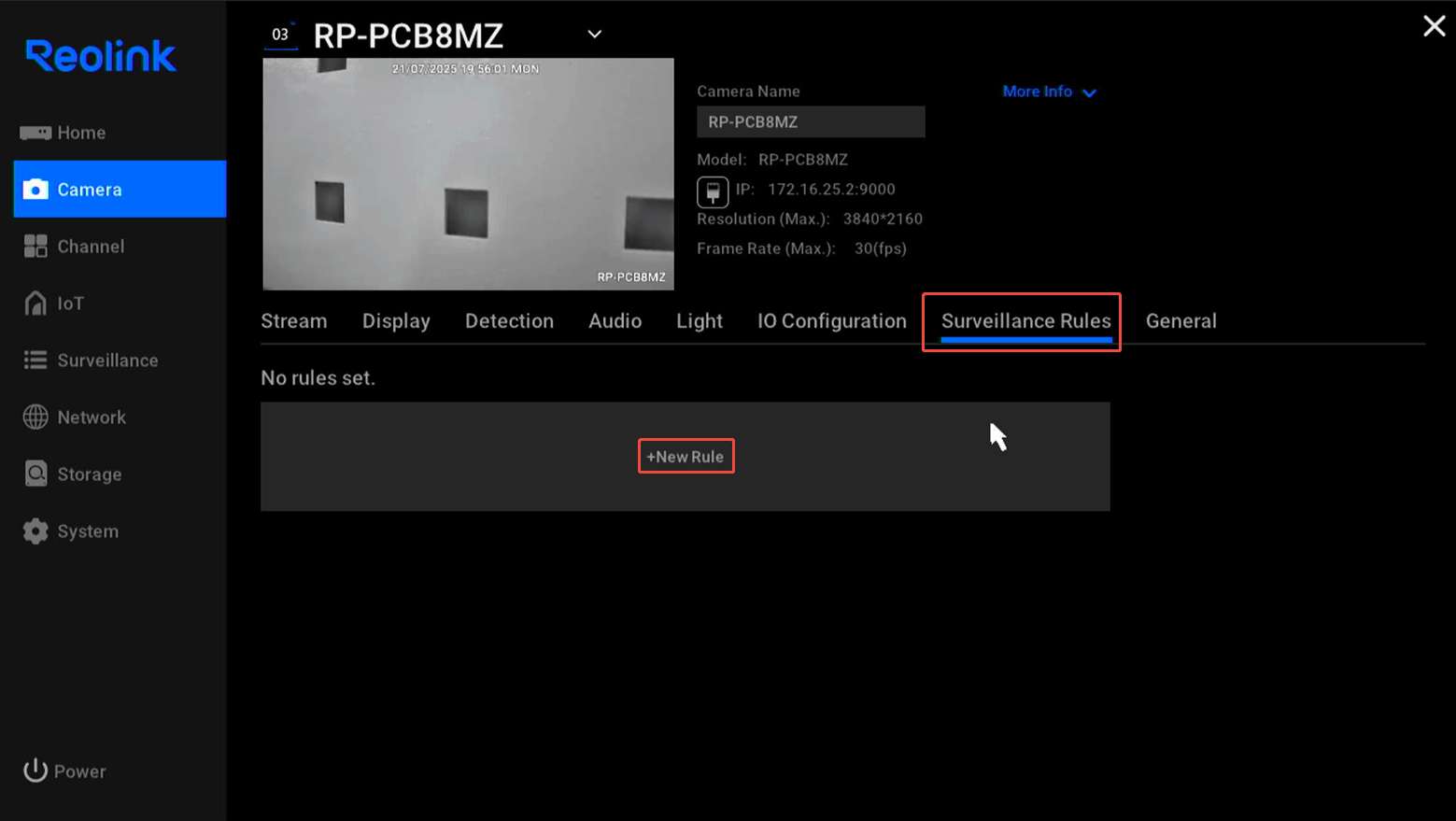

    1. Gehen Sie zu Kamera Überwachungsregeln >fügen Sie Neue Regel hinzu.surveillance rules

    2. Benennen Sie die Regel und definieren Sie einen Alarmzeitplan: Legen Sie den aktiven Zeitraum fest und wählen Sie, ob dieser täglich oder an bestimmten Wochentagen wiederholt werden soll.

    3. Unter Beim Erkennen wählen Sie I/O Eingang.

    4. Wählen Sie die gewünschten Aktionen unter Führen Sie folgende Aktionen aus:

      • Alarm Ausgang auslösen (falls verfügbar)

      • Kamerasirene aktivieren

      IO confirguation

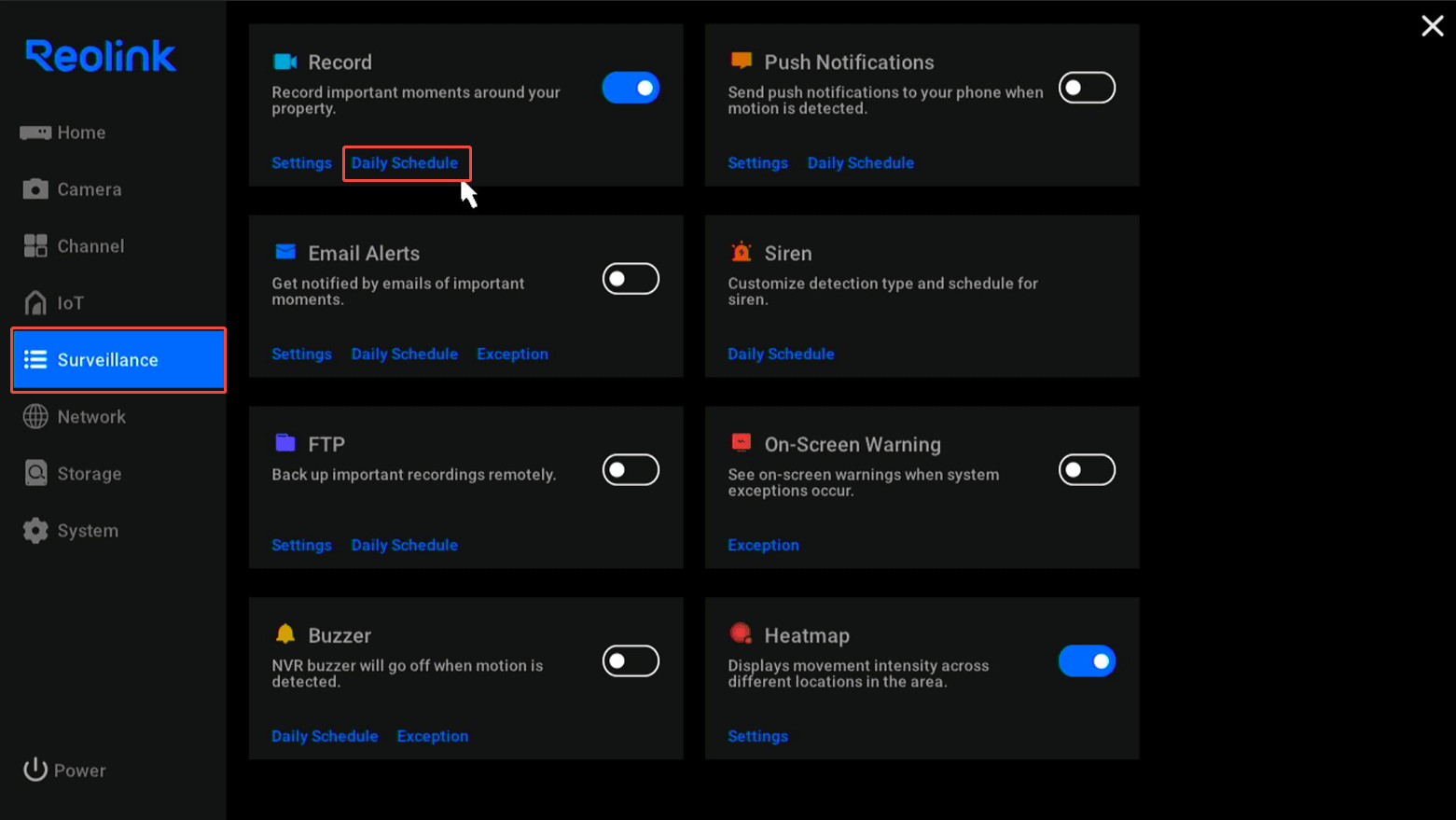

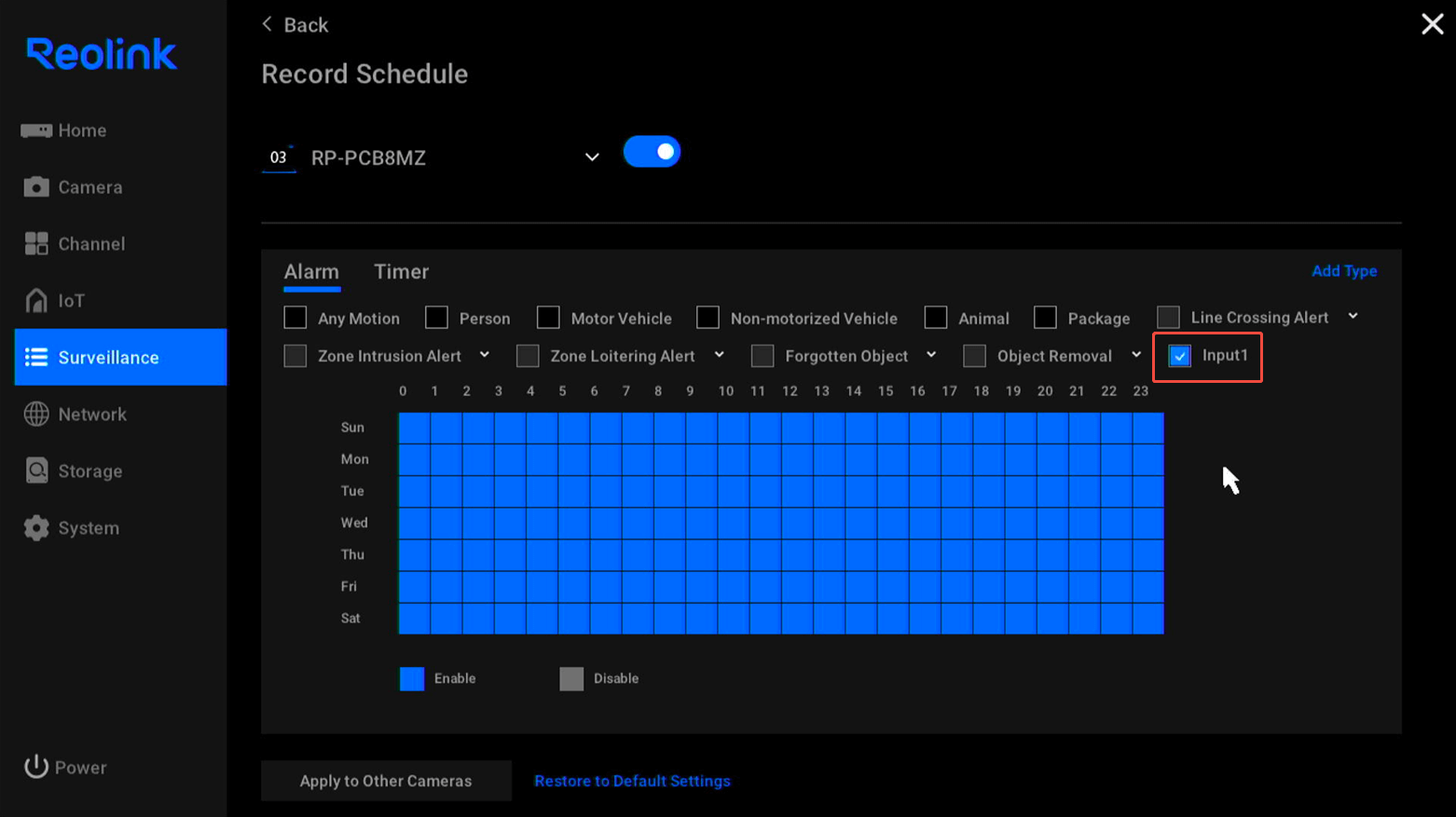

    5. Um weitere Alarmreaktionen wie Kameraaufnahmen, Push-Benachrichtigungen, E-Mail-Benachrichtigungen oder FTP-Uploads zu aktivieren, aktivieren Sie den entsprechenden Alarm und gehen Sie zu dessen Alarm Tagesplan und stellen Sie sicher, dass Eingang ausgewählt ist.daily scheduleinput selected

    Alle Konfigurationen sind nun abgeschlossen! Wenn der Alarm Eingang ausgelöst wird, reagiert die Kamera entsprechend Ihren Einstellungen – z. B. durch Auslösen der integrierten Sirene, Aktivieren des Alarm Ausgangs, Aufnahme auf dem NVR oder Senden von Push-Benachrichtigungen, E-Mails oder FTP-Uploads.

  • Alarm Ausgang

    Schritt 1: Anschließen des Alarm Ausgangs

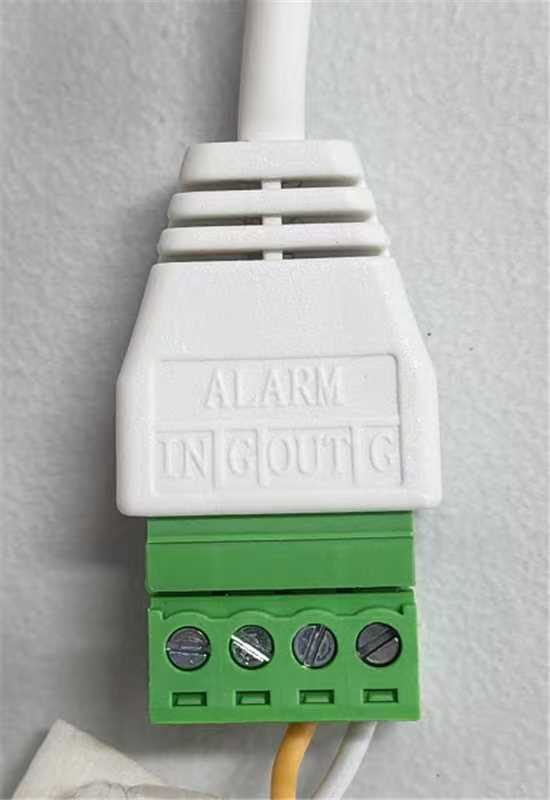

    Schließen Sie Ihr externes Alarmgerät (z. B. Blitzlicht oder Sirene) an die OUT- und GND (G)-Anschlüsse an. Verwenden Sie einen Schraubendreher, um die silberne Schraube oben am grünen Anschlussblock zu lösen – dadurch wird die Metallklemme im entsprechenden Anschluss abgesenkt. Führen Sie den Draht Ihres Alarm-Ausgabegeräts in den Anschluss ein und ziehen Sie dann die silberne Schraube wieder fest, um den Draht sicher zu fixieren.

    • Einige Alarm-Ausgabegeräte benötigen Strom, andere nicht. Falls erforderlich, verwenden Sie eine externe Stromversorgung.

    • Die maximal unterstützte Spannung/Stromstärke beträgt 12V / 0,5A.
    • Alarm-Ausgabegeräte haben typischerweise eine Polarität und müssen mit den korrekten Plus- und Minusanschlüssen verbunden werden.
      alarm out

    Schritt 2: Konfigurieren des Alarm Ausgangs am Reolink NVR

    Hinweis: Nachfolgend eine Anleitung zur Konfiguration, wenn die Kamera mit einem Reolink NVR verwendet wird. Derzeit nur auf den folgenden NVR-Modellen unterstützt. Die Konfiguration kann auch individuell im VMS-Client ohne NVR erfolgen.

    NVR-Modell Hardware-Version
    RP-PN8 —
    RP-PN16 —
    RLN8-410 NVR_NNT3NA78P / N7MB01
    RLN16-410 NVR_NNT4NA716P / N6MB01
    RLN36 —
    NVS8 N7MB01
    NVS16 NVR_NNT4NA716P / N6MB01
    NVS36 —

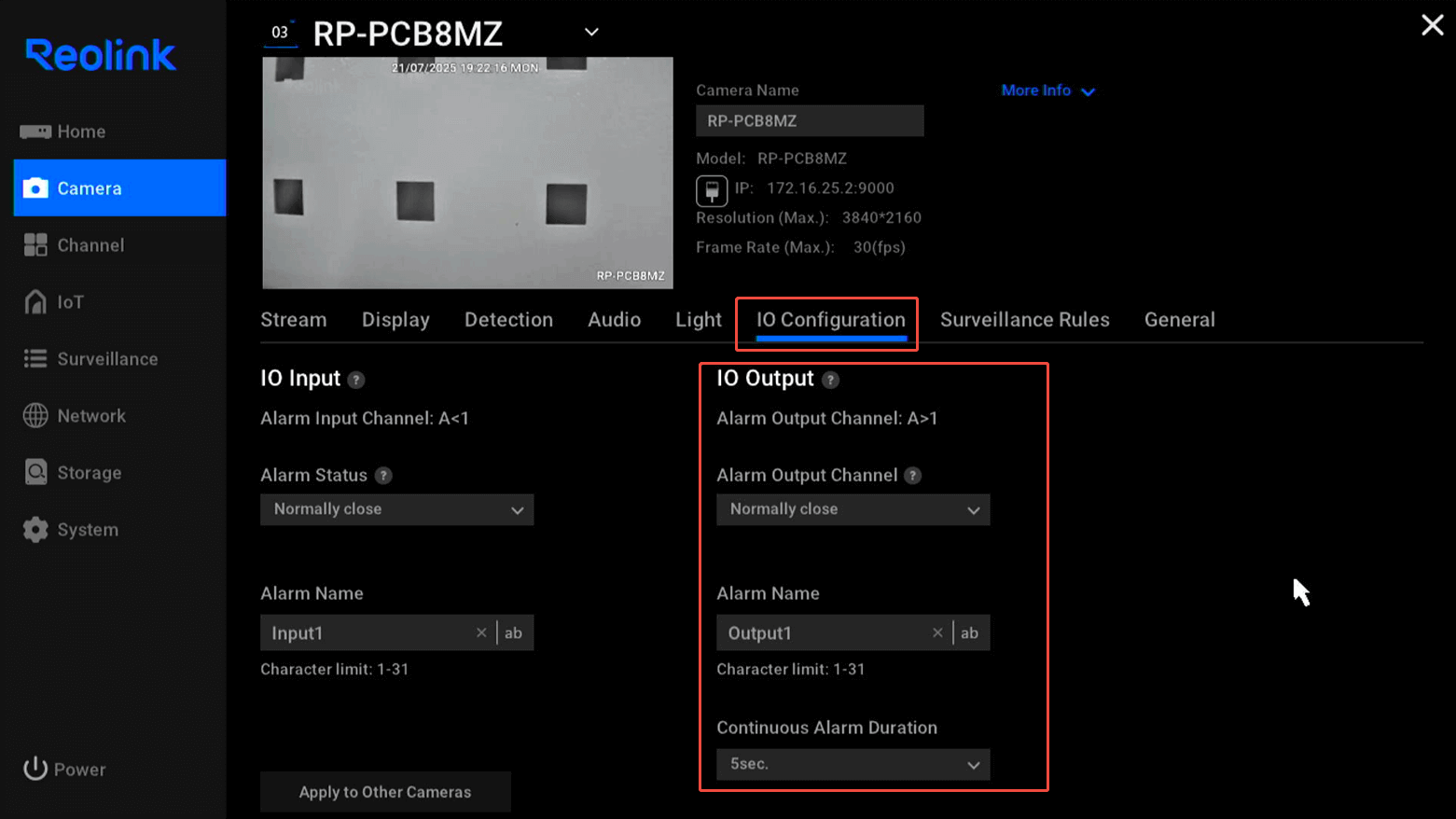

    1. Gehen Sie zu Einstellungen > Kamera > IO-Konfiguration > IO Ausgang

    2. Stellen Sie den Alarm Ausgangskanal ein:

      • Normalerweise offen (NO): Standard ist offen; löst aus, wenn geschlossen.

      • Normalerweise geschlossen (NC): Standard ist geschlossen; löst aus, wenn geöffnet.

    3. Optional: Benennen Sie den Alarm Ausgang.

    4. Legen Sie die Dauer des Daueralarms fest (wie lange das Gerät aktiv bleibt).output configuration

    Beispiel:

    • Sie möchten, dass ein Warnlicht normalerweise aus bleibt und nur bei einem Einbruch eingeschaltet wird.
      → Stellen Sie den Alarm Ausgang auf Normalerweise offen.

    Schritt 3. Verknüpfen Sie Alarm Eingang/Kamera mit Alarm Ausgang

    1. Gehen Sie zu Kamera Überwachungsregeln >fügen Sie Neue Regel hinzu.surveillance rules
    2. Benennen Sie die Regel und definieren Sie einen Alarmzeitplan: Legen Sie den aktiven Zeitraum fest und wählen Sie, ob dieser täglich oder an bestimmten Wochentagen wiederholt werden soll.

    3. Unter Beim Erkennen aktivieren Sie I/O Eingang (falls verfügbar) und wählen Sie spezifische Alarmbedingungen (z. B. Personenerkennung) aus, um das Ausgangsgerät auszulösen.

    4. Unter Führen Sie folgende Aktionen aus wählen Sie Ausgang.output specific configuration

    Alle Konfigurationen sind jetzt abgeschlossen. Sobald die im Abschnitt „Beim Erkennen“ festgelegten Bedingungen erfüllt sind – z. B. wenn die Kamera eine Person oder ein Fahrzeug erkennt oder der Alarm Eingang ausgelöst wird – aktiviert sich der Alarm Ausgang entsprechend.

Ihre Reolink-Kamera ist nun bereit für eine intelligente, reaktionsfähige Alarmintegration mit Echtzeit-Interaktion externer Geräte. Wenn Sie Fragen haben, klicken Sie unten auf „Anfrage senden“, um den Reolink-Support zu kontaktieren.
