So installieren Sie Reolink Elite Serienkameras

Dieser Artikel bietet Schritt-für-Schritt-Anleitungen zur Installation von Reolink Elite Series Kameras. Sie erfahren, wie Sie die Kameras sicher an einer Wand oder Decke montieren, mit klaren Diagrammen und wichtigen Sicherheitshinweisen für eine reibungslose und erfolgreiche Installation. Diese Anleitung umfasst drei Modelle:

• Reolink Elite WiFi & Elite XPro PoE Installationsanleitung

  Benötigte Materialien: eine Kamera, eine Montageschablone, Schrauben, ein Schraubendreher und eine elektrische Bohrmaschine.

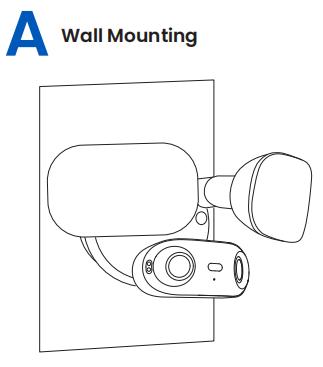

  Hier sind zwei Diagramme, die zeigen, wie die Reolink Elite WiFi oder Elite XPro PoE Kamera an einer Wand oder Decke installiert wird, zusammen mit einigen Vorsichtsmaßnahmen vor der Installation:



  1. Stellen Sie vor der Installation sicher, dass die Kamera ordnungsgemäß eingerichtet wurde und dass im Bereich eine stabile Netzwerkverbindung besteht.
  2. Für eine bessere Wasserdichtigkeit positionieren Sie die Kamera so, dass der microSD-Kartensteckplatz und der Lautsprecher nach unten zeigen.

  Schritt 1: Bohren Sie Löcher entsprechend der Montageschablone.
  HINWEIS: Verwenden Sie bei Bedarf die im Paket enthaltenen Trockenbauanker.



  Schritt 2: Befestigen Sie die Montagebasis mit den im Paket enthaltenen Montageschrauben.
  HINWEIS: Führen Sie das Kabel durch die Kabelkerbe an der Montagebasis.



  Schritt 3: Um das beste Sichtfeld zu erhalten, lösen Sie den Einstellknopf an der Sicherheitsbefestigung und drehen Sie die Kamera.



  Schritt 4: Festigen Sie den Einstellknopf, um die Kamera zu arretieren.



• Reolink Elite Floodlight WiFi Installationsanleitung

  Benötigte Materialien: eine Kamera, eine Montageleiste (falls benötigt), eine Halterung, Schrauben, eine elektrische Bohrmaschine, ein Schraubendreher, ein Marker, Kabelverbinder, Schraubenschlüssel.

  Hier sind zwei Diagramme, die zeigen, wie die Reolink Elite Floodlight WiFi Kamera an einer Wand oder Decke installiert wird, zusammen mit einigen Vorsichtsmaßnahmen vor der Installation:

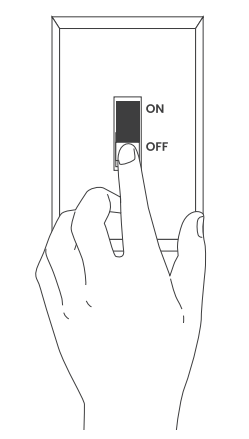

  1. Schalten Sie die Stromversorgung am Sicherungskasten aus

     Überprüfen Sie vor der Installation die örtlichen Gesetze und Vorschriften. Wenn Sie sich außerhalb Nordamerikas befinden, muss die Installation und Verkabelung von einem lizenzierten Elektriker durchgeführt werden. Befolgen Sie während der Installation alle relevanten Vorschriften und Standards.

  2. WARNUNG: Risiko eines elektrischen Schlags
     • Während der Installation werden Sie elektrische Leitungen handhaben. Wenn Sie sich nicht sicher sind, wo sich der Sicherungskasten oder die Sicherungsbox befindet oder wie die Stromversorgung der Flutlichtsicherung ausgeschaltet wird, empfehlen wir, einen lizenzierten Elektriker zu beauftragen.
     • Schalten Sie den Strom während der Installation ab.
     • Verwenden Sie keinen Dimmer oder Timer mit diesem Produkt.
     • Stellen Sie sicher, dass die Stromversorgung im Bereich von 100-240V AC, 50/60 Hz liegt.
  3. Verwenden Sie die Bohrmaschine vorsichtig und beachten Sie die Sicherheitsrichtlinien.

  Schritt 1: Befestigen Sie die Halterung

  Option 1: Montage der Kamera an einer vorhandenen Anschlussdose

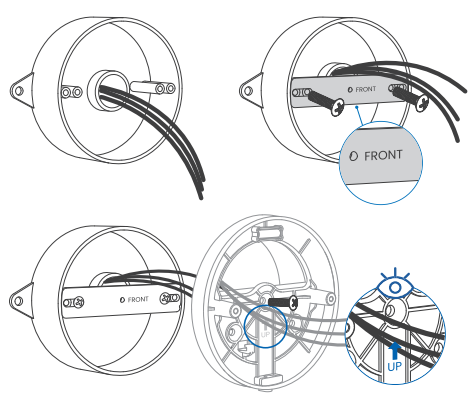

  Verwenden Sie die Schrauben aus Schraubenpaket A, um die Montageleiste an der Anschlussdose zu befestigen. Stellen Sie sicher, dass die Kabel in der Anschlussdose durch die Halterung geführt werden, und sichern Sie die Halterung mit den Schrauben aus Paket B.

  Hinweise:

  1. Stellen Sie sicher, dass der Text "FRONT" nach außen zeigt.
  2. Stellen Sie sicher, dass der Pfeil auf der Halterung je nach Montageart in die richtige Richtung zeigt.
     1. Wenn die Montage vertikal an der Wand erfolgt, sollte der Pfeil auf der Halterung nach oben zeigen.
     2. Wenn die Montage unter einem Dachvorsprung erfolgt, sollte der Pfeil zum Haus zeigen.



  Option 2: Montage der Kamera direkt an der Wand (ohne Anschlussdose)

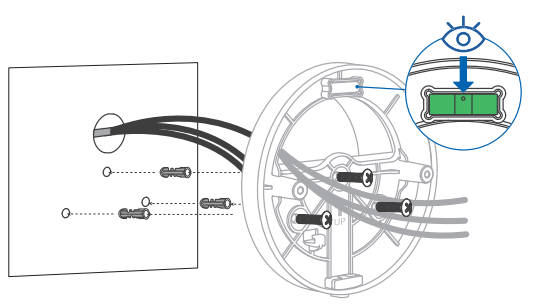

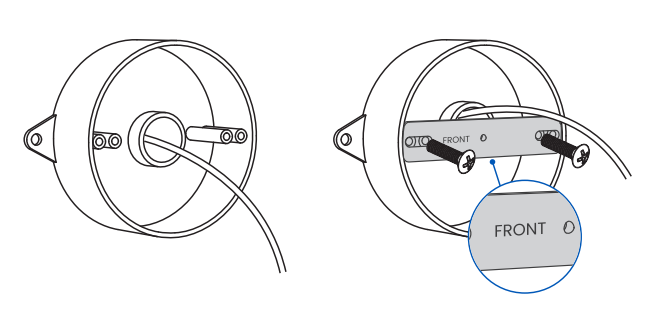

  Markieren Sie drei Stellen für die Halterung. Bohren Sie Löcher an den markierten Stellen und setzen Sie Dübel ein. Ziehen Sie das Kabel vorsichtig aus der Wand und führen Sie es durch die Halterung. Befestigen Sie die Halterung mit den Schrauben aus Paket C.

  Hinweise:

  1. Justieren Sie die Halterung so, dass die Libelle im Wasserwaagenmittelpunkt steht.
  2. Stellen Sie sicher, dass der Pfeil auf der Halterung je nach Montageart in die richtige Richtung zeigt.
     1. Wenn die Montage vertikal an der Wand erfolgt, sollte der Pfeil auf der Halterung nach oben zeigen.
     2. Wenn die Montage unter einem Dachvorsprung erfolgt, sollte der Pfeil zum Haus zeigen.



  Schritt 2: Kabel anschließen

  Hängen Sie die Kamera an die Halterung. Die Kabel-Farben für Phase, Neutralleiter und Schutzleiter können je nach Land oder Region variieren. Bitte folgen Sie daher den in Ihrer Region üblichen Verkabelungsstandards.

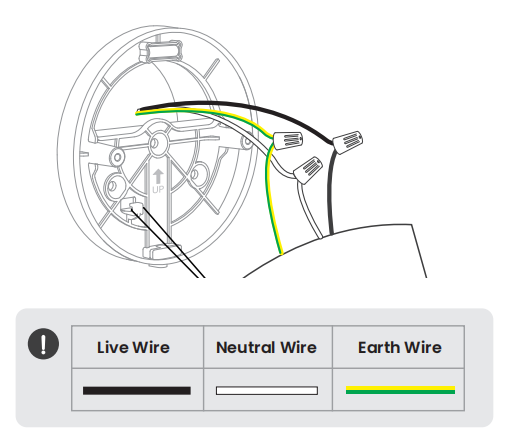

  • Für Nordamerika verbinden Sie das stromführende Kabel (schwarz), den Neutralleiter (weiß) und den Schutzleiter (gelb-grün) von der Anschlussdose mit den entsprechenden Kabeln an der Kamera.

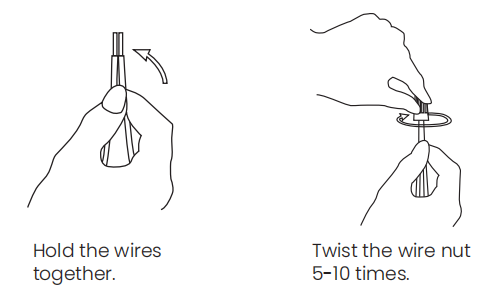

    Isolieren Sie die Kabel mit den Kabelverbindern und drehen Sie diese etwa fünf Umdrehungen. Ziehen Sie die Verbinder vorsichtig, um sicherzustellen, dass die Verbindung fest sitzt.

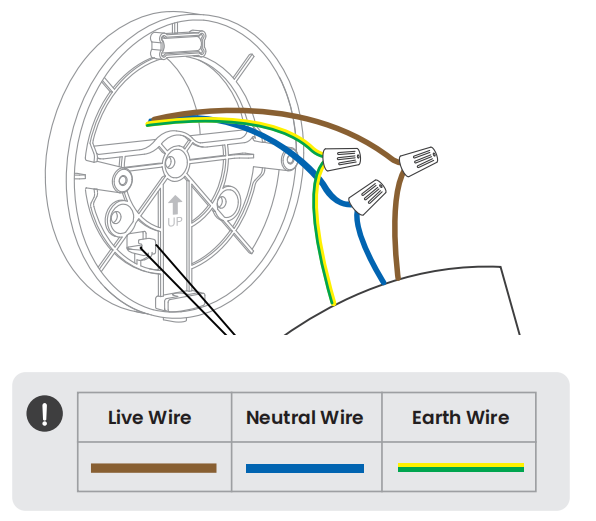

  • Für EU/UK/AU verbinden Sie das stromführende Kabel (braun), den Neutralleiter (blau) und den Schutzleiter (gelb-grün) von der Anschlussdose mit den entsprechenden Kabeln an der Kamera.
    Isolieren Sie die Kabel mit den Kabelverbindern und drehen Sie diese etwa fünf Umdrehungen. Ziehen Sie die Verbinder vorsichtig, um sicherzustellen, dass die Verbindung fest sitzt.


  WICHTIGER HINWEIS:

  Vermeiden Sie Kreuzverbindungen. Wenn Sie unsicher sind oder die Kabel nicht identifizieren können, konsultieren Sie zur Sicherheit einen Elektriker.



  Schritt 3: Kamera befestigen

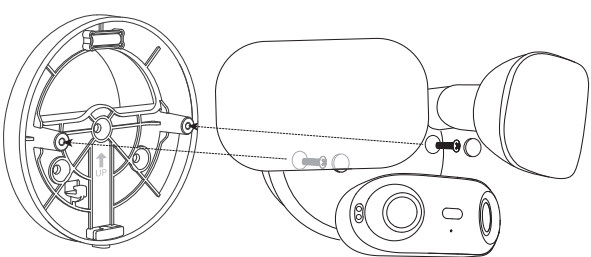

  Befestigen Sie die Kamera an der Halterung, indem Sie die Schrauben aus Paket D in die Löcher einsetzen, und stecken Sie dann den Silikonstopfen ein.



  Schritt 4: Winkel einstellen

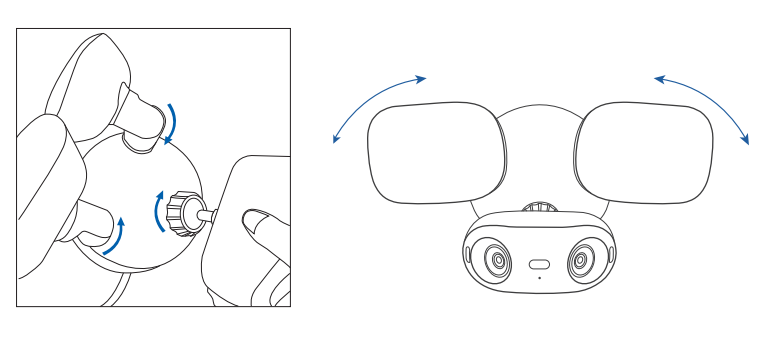

  Stellen Sie das bewegliche Gelenk der Kamera ein.

  Hinweise:

  1. Verwenden Sie bei Bedarf einen Schraubenschlüssel, um den Kameraknopf zu lösen oder festzuziehen.
  2. Vermeiden Sie es, die Kamera wiederholt in eine Richtung zu drehen, um Schäden an den internen Kabeln zu verhindern.



  Schritt 5: Schalten Sie den Sicherungskasten ein



  Warten Sie, bis die Anzeigeleuchte dauerhaft blau leuchtet.

• Reolink Elite Pro Floodlight PoE Installationsanleitung

  Benötigte Materialien: Kamera, Montageleiste (falls benötigt), Montageplatte, Schrauben, Schraubendreher, Marker, Schraubenschlüssel und eine elektrische Bohrmaschine.

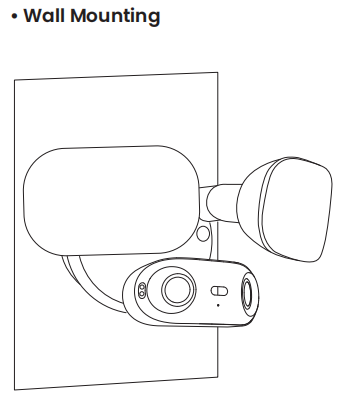

  Hier sind zwei Diagramme, die zeigen, wie die Reolink Elite Pro Floodlight PoE Kamera an einer Wand oder Decke installiert wird, zusammen mit einigen Vorsichtsmaßnahmen vor der Installation:



  1. Empfohlene Montageorte

     Um die beste Bildqualität zu erzielen, stellen Sie sicher, dass die Kamera und der überwachte Bereich eine gleichmäßige Beleuchtung haben.

     • Vermeiden Sie es, die Kamera direkt auf helle Lichtquellen zu richten.
     • Vermeiden Sie es, die Kamera auf Fenster zu richten, da Infrarot-LEDs, Statusleuchten oder Umgebungslicht Blendungen oder Reflexionen verursachen können.

     • Installieren Sie die Kamera nicht an einem schattigen Ort mit Blick auf einen hellen Bereich; richten Sie sie immer auf eine gut beleuchtete Umgebung.

  2. Wasser- und Staubschutz
     • Halten Sie den LAN-Anschluss von Wasser oder Feuchtigkeit fern. Die Kamera ist nach IP66 zertifiziert, was bedeutet, dass sie Regen und Schnee standhält, aber nicht für den Unterwassereinsatz geeignet ist.
     • Stellen Sie sicher, dass der LAN-Anschluss sauber und frei von Schmutz oder Ablagerungen bleibt.
  3. Verwenden Sie die Bohrmaschine vorsichtig und beachten Sie die Sicherheitsrichtlinien.

  Schritt 1: Wählen Sie einen Montageort

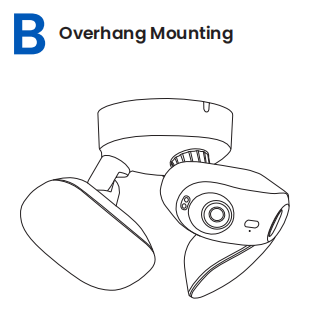

  Die Kamera kann vertikal an einer Wand montiert oder kopfüber an einem Dachvorsprung oder Überhang installiert werden, je nach Ihrer Installationsumgebung.

  Schritt 2. Befestigen Sie die Montageplatte

  Option 1: Direkte Montage an Wand/Decke (ohne Anschlussdose)

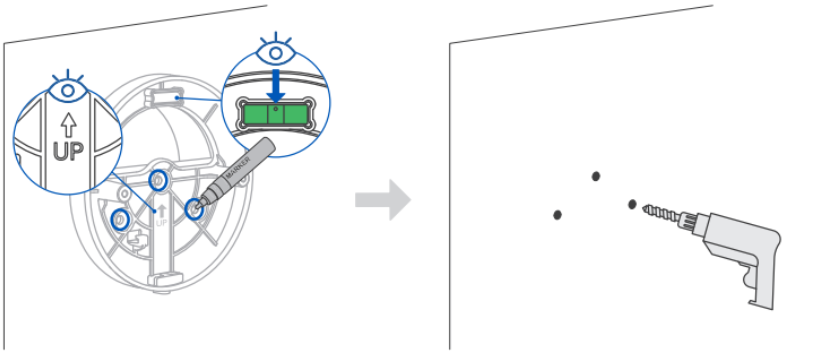

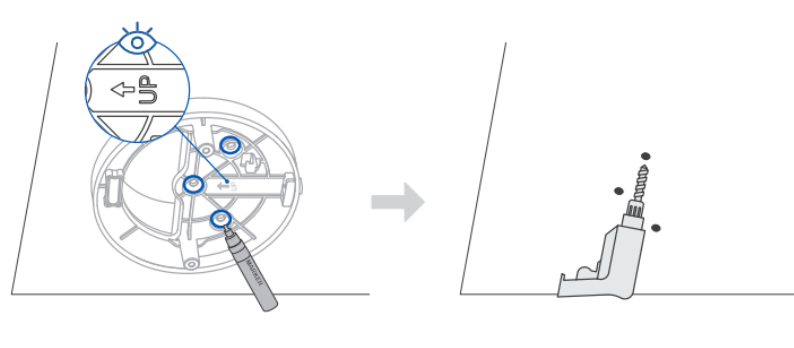

  1. Markieren und Bohren der Löcher

     Legen Sie die Montageplatte an die Installationsfläche und markieren Sie die drei Bohrlöcher mit einem Marker. Bohren Sie drei Löcher von ca. 2,5 cm Tiefe.

     • Wandmontage: Bei Wandmontagen stellen Sie sicher, dass der Pfeil auf der Montageplatte nach oben zeigt und die Libelle im eingebauten Wasserwaagenmittelpunkt steht.

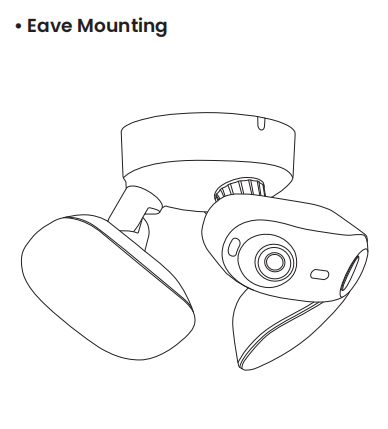

     • Dachvorsprungmontage: Bei der Montage an einem Dachvorsprung oder Überhang sollte der Pfeil auf der Platte zum Haus (weg vom überwachten Bereich) zeigen.


  2. Befestigen Sie die Montageplatte

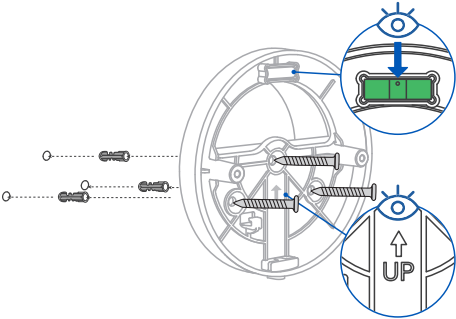

     • Harte Wände (z. B. Beton, Ziegel und Putzwände)
       Setzen Sie drei Dübel aus Beutel C in die gebohrten Löcher ein. Befestigen Sie dann die Montageplatte mit den drei langen Schrauben an der Wand.

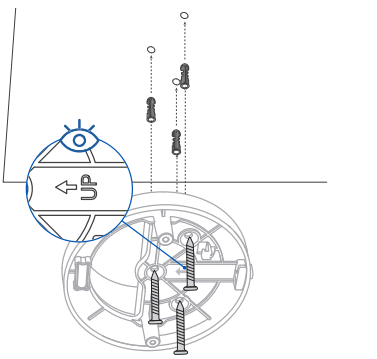

     • Weiche Wände (z. B. Holzwände)
       Befestigen Sie die Montageplatte direkt auf der Holzoberfläche mit den drei langen Schrauben aus Beutel C.


  Option 2. Montage an einer vorhandenen Anschlussdose

  Hinweis: Wenn Sie keine Anschlussdose haben und eine für die Installation benötigen, wird eine 4-Zoll-Anschlussdose empfohlen.

  1. Befestigen Sie die Montageleiste

     Befestigen Sie die Montageleiste mit zwei kurzen Schrauben aus Beutel A an der Anschlussdose.
     HINWEIS: Stellen Sie sicher, dass der Text „FRONT“ nach außen zeigt.

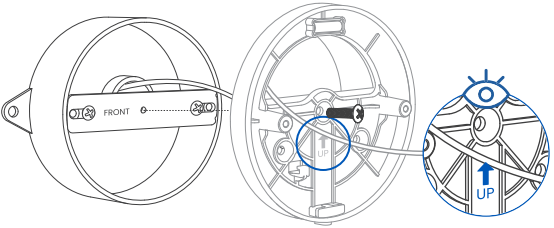

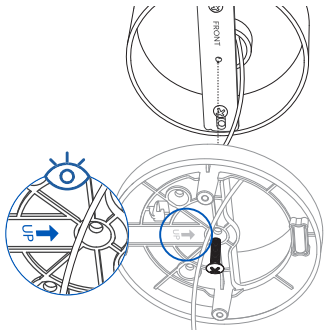

  2. Befestigen Sie die Montageplatte

     Befestigen Sie die Montageleiste an der Anschlussdose und bringen Sie dann die Montageplatte mit der Schraube aus Beutel B an der Montageleiste an.

     • Wandmontage: Stellen Sie sicher, dass der Pfeil auf der Platte nach oben zeigt und die Libelle im Wasserwaagenmittelpunkt steht.

     • Dachvorsprungmontage: Bei der Montage an einem Dachvorsprung oder Überhang sollte der Pfeil auf der Platte zum Haus (weg vom überwachten Bereich) zeigen.


  Schritt 3. Hängen Sie die Kamera auf

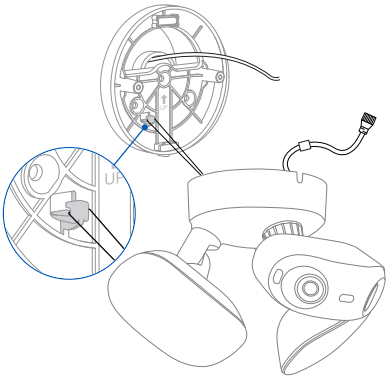

  Hängen Sie den Riemen auf der Rückseite der Kamera in den Haken an der Montageplatte, um das Gerät während der Installation zu stützen.



  Schritt 4. RJ45-Kabel wieder anschließen (optional)

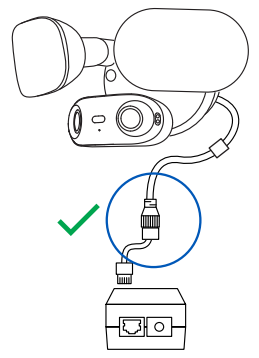

  Wenn das Ethernet-Kabel zuvor getrennt wurde, schließen Sie es jetzt wieder an.



  Schritt 5. Befestigen Sie die Kamera

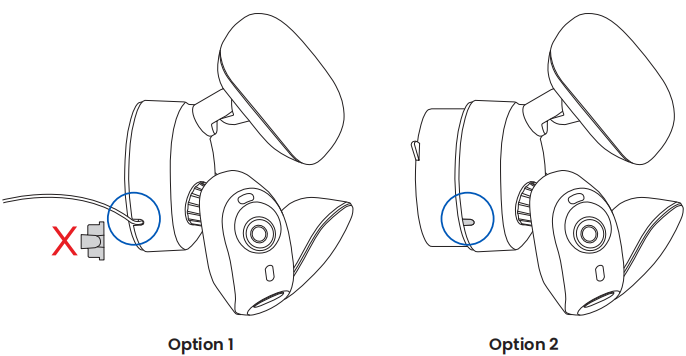

  1. Befestigen Sie die Kamera an der Montageplatte: Richten Sie den Kabelauslass an der Kamerabasis mit dem entsprechenden Auslass an der Montageplatte aus.
     • Option 1. Kabel durch die Montageplatte führen: Entfernen Sie den Silikonstopfen und richten Sie ihn am Kabelauslass aus.
     • Option 2. Kabel versteckt in der Anschlussdose: Lassen Sie den Silikonstopfen an seinem Platz und richten Sie ihn am Kabelauslass aus.

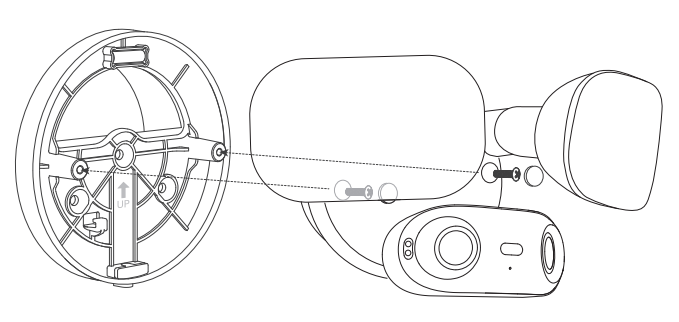

  2. Befestigen Sie die Kamera: Sichern Sie die Kamera mit zwei langen Schrauben aus Beutel D an der Montageplatte.

  3. Setzen Sie den Silikonstopfen ein: Nach der Installation setzen Sie den wasserdichten Silikonstopfen ein, um den Wetterschutz im Außenbereich zu verbessern.

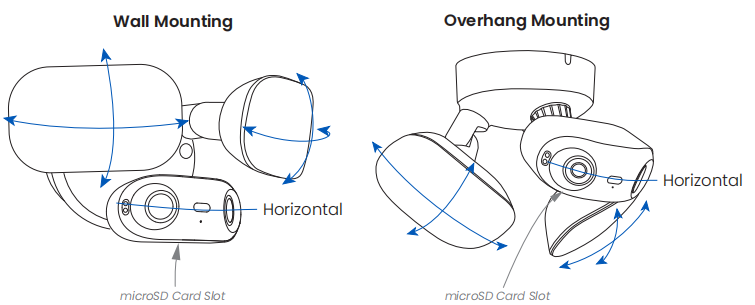

  Schritt 6. Stellen Sie den Winkel der Kamera und des Flutlichts ein

  1. Kamera und Flutlicht: Richten Sie die Winkel von Kamera und Flutlicht so aus, dass beide auf den gewünschten Überwachungsbereich zeigen.
  2. Objektiv: Stellen Sie sicher, dass beide Objektive horizontal zueinander ausgerichtet sind.

  3. Slot-Abdeckung: Stellen Sie sicher, dass die Slot-Abdeckung nach unten zeigt, mit dem Reolink-Logo nach oben


     HINWEIS: Wenn das Kameragelenk zu fest zum Einstellen ist, lösen Sie es vorsichtig mit einem Schraubenschlüssel, positionieren Sie es und ziehen Sie es dann bei Bedarf wieder fest.



Indem Sie dieser Reolink Elite Installationsanleitung folgen, richten Sie Ihre Kamera sicher und zuverlässig ein und gewährleisten zuverlässigen Schutz und Leistung für viele Jahre.
