Einführung in das RLA-CD1 Reolink Dock

Das RLA-CD1 ist ein speziell entwickeltes Erweiterungsdock für Reolink-Akkukameras. Es erhöht die Ladeeffizienz und verkürzt die Zeit, die zum Aufladen Ihrer Kamerabatterien benötigt wird.
Dieser Artikel stellt das RLA-CD1, seine Kompatibilität mit Reolink-Geräten, Installationsschritte und praktische Anwendungstipps vor, damit Sie das Beste aus Ihrem Gerät herausholen können.

Inhaltsverzeichnis

1. Was ist das RLA-CD1 Reolink Dock?

2. Kompatible Kameras und Stromzubehör

3. Installation des RLA-CD1 Docks

4. Anschließen und Verwenden des RLA-CD1 Docks

1. Was ist das RLA-CD1 Reolink Dock?

Das RLA-CD1 wurde speziell für Reolink-Akkukameras entwickelt. Es ermöglicht Ihnen, bis zu zwei Stromquellen gleichzeitig an eine einzelne Kamera anzuschließen, wodurch die Betriebszeit verlängert und die Ladeeffizienz erhöht wird.

Hauptmerkmale:

• Duale Eingänge, ein Ausgang: Zwei USB-C-Eingangsports und ein USB-C-Ausgangskabel zur Stromversorgung einer Kamera von zwei Geräten gleichzeitig.
  • 2x Reolink Solarpanels
  • 2x RLA-BP1 Akkupacks
  • 1x Solarpanel + 1x RLA-BP1
• Mit integriertem Temperatur- und Feuchtigkeitssensor kann das RLA-CD1 Echtzeit-Umweltdaten in der Reolink App anzeigen (nur bei unterstützten Kameramodellen).
• Stapelfähige Ladeeffizienz: Zum Beispiel kann das Dock bei Anschluss von zwei 6W-Solarpanels bis zu 12W Ladeleistung bereitstellen, was die Ladezeit erheblich verkürzt.
• Verlängerte Akkulaufzeit: Beim Anschluss von zwei RLA-BP1 Akkupacks wird die Betriebszeit der Kamera erheblich verbessert – ideal für abgelegene Bereiche mit unregelmäßigem Sonnenlicht oder für Langzeitüberwachungsanwendungen.

2. Kompatible Kameras und Stromzubehör

Kompatible Kameras

Kompatibles Stromzubehör

Die USB-C-Eingangsports am RLA-CD1 unterstützen:

• Reolink RLA-BP1 Akkupack
• Reolink Solarpanel

Hinweis:
Bei Verwendung mit dem Reolink TrackMix LTE Plus 2 ist das Dock mit dem Original-Akkupack der Kamera kompatibel. In diesem Setup können Sie ein zusätzliches RLA-BP1 oder ein Reolink Solarpanel anschließen, um die Stromversorgung zu erhöhen. Das Dock unterstützt jedoch nicht die Stromversorgung der Reolink TrackMix LTE Plus 2 Kamera ausschließlich mit zwei Solarpanels, da die Kamera keinen internen Akku besitzt.

3. Installation des RLA-CD1 Docks

Das RLA-CD1 unterstützt sowohl die Wandmontage als auch die Halterungsmontage (die Halterungsmontage ist derzeit nur mit der Halterung des Reolink TrackMix LTE Plus 2 kompatibel).

Vor der Installation

Überprüfen Sie den Lieferumfang und machen Sie sich mit dem Aufbau des Docks vertraut.

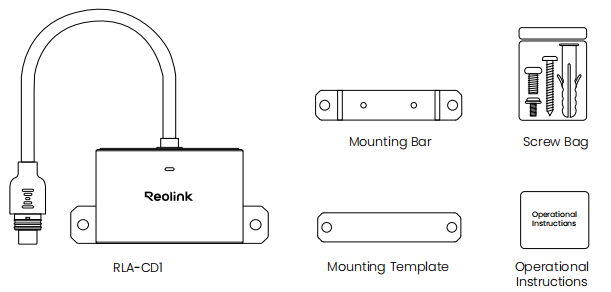

Lieferumfang

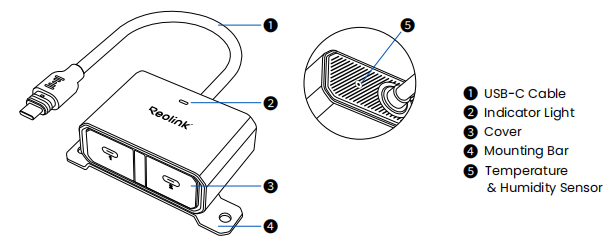

Geräteübersicht

Schritt-für-Schritt-Installation

Schritt 1: An der Montageschiene befestigen
Befestigen Sie das Dock mit zwei Schrauben an der Montageschiene.

Schritt 2: Montage des Docks

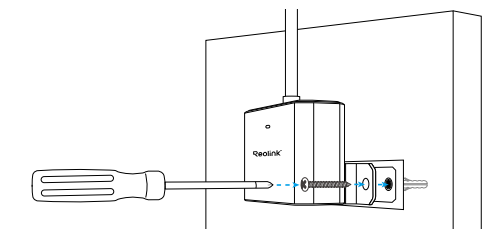

Option 1: Wandmontage

Kleben Sie die Montageschablone an die Wand und bohren Sie dann zwei 2,5 cm tiefe Löcher

• Für harte Wände (z. B. Beton- oder Ziegelwände): Bohren Sie die beiden Dübel aus dem Schraubenbeutel in die Wand. Befestigen Sie dann das RLA-CD1 mit zwei Schrauben an der Wand.
• Für weiche Wände (z. B. Holzwände): Drehen Sie die beiden Schrauben ein, um das RLA-CD1 an der Wand zu befestigen.

Option 2: Halterungsmontage (nur kompatibel mit den Halterungen des Reolink TrackMix LTE Plus 2)

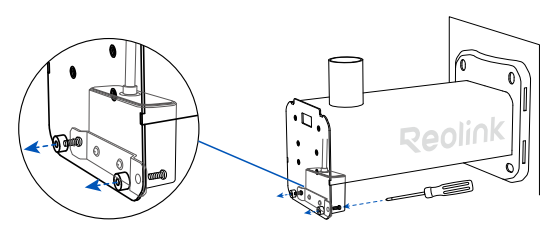

Befestigen Sie das Dock wie im untenstehenden Diagramm gezeigt mit zwei Schrauben an der Kamerahalterung.

Hinweis:
Um die Wasserbeständigkeit zu gewährleisten, installieren Sie das Dock mit dem Logo nach oben.

4. Anschließen und Verwenden des RLA-CD1 Docks

• Szenario 1: Verwendung mit Reolink TrackMix LTE Plus 2 / Altas Go PT

  Schritt 1: Geräte anschließen

  1. Stecken Sie das USB-C-Ausgangskabel des RLA-CD1 Docks in den Ladeanschluss der Kamera.

  2. Stecken Sie das USB-C-Kabel vom RLA-BP1 Akkupack oder Reolink Solarpanel in den Eingang des Docks.

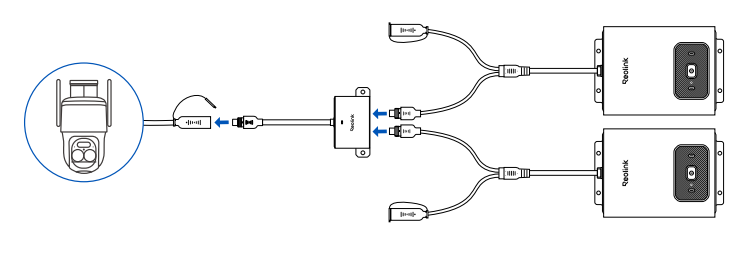

  Nachfolgend ein Beispiel für den Anschluss von zwei RLA-BP1 Akkupacks.



  Dock-LED-Anzeigen während des Anschlusses:

  Anschließen	Grünes Licht blinkt (3s)
  Verbindung erfolgreich	Grünes Dauerlicht (2s)

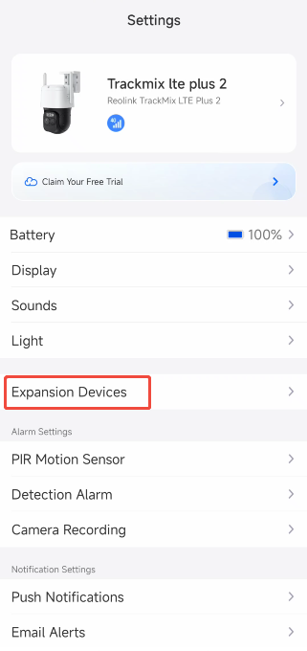

  Nach erfolgreichem Anschluss öffnen Sie die Reolink App. Gehen Sie zu den Kameraeinstellungen > Erweiterungsgeräte.

  Sie können die Echtzeit-Feuchtigkeit (dargestellt durch das Tropfensymbol) und Temperatur (dargestellt durch das Thermometersymbol) prüfen.

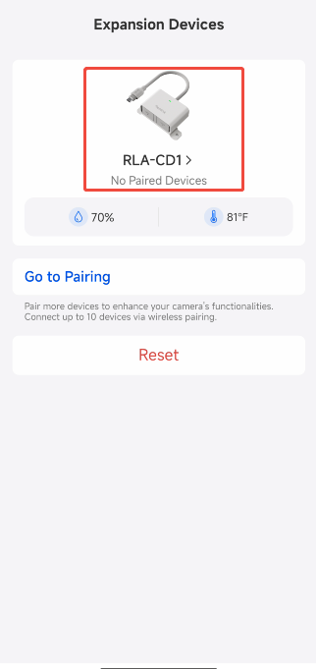

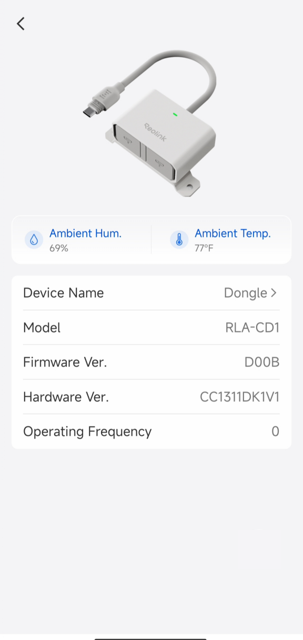

  Tippen Sie auf den Gerätenamen oder das Bild, um Systeminformationen anzuzeigen oder das Dock umzubenennen.



  Schritt 2. Gerät koppeln

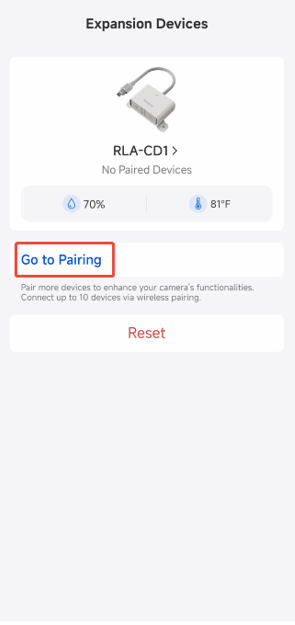

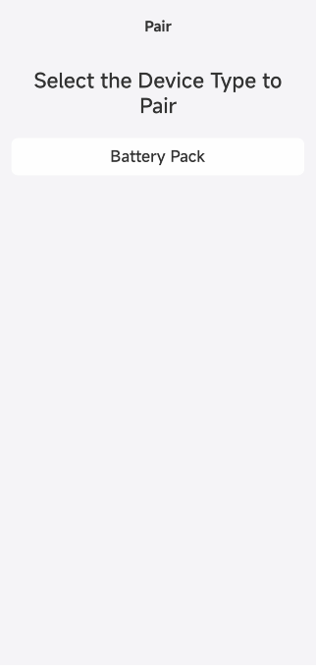

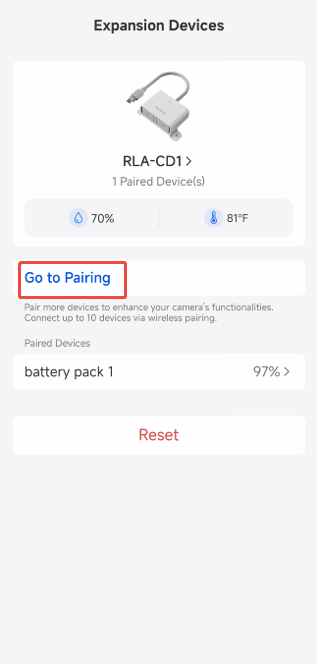

  1. Tippen Sie auf der Seite Erweiterungsgeräte auf Zur Kopplung gehen und dann auf Akkupack, um die Kopplung zu starten



  2. Folgen Sie den Anweisungen auf dem Bildschirm, um das RLA-BP1 Akkupack mit dem RLA-CD1 zu koppeln.

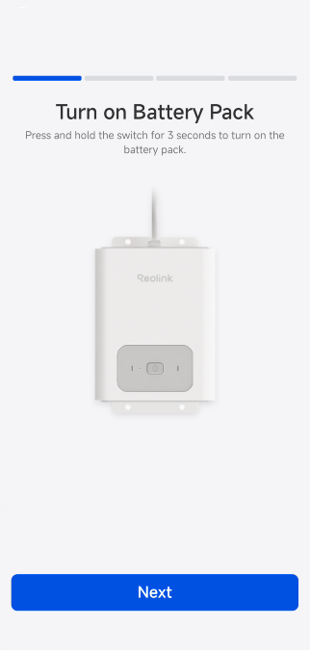

  • Akkupack einschalten: Halten Sie den Schalter des Akkupacks drei Sekunden lang gedrückt, um das Akkupack einzuschalten.

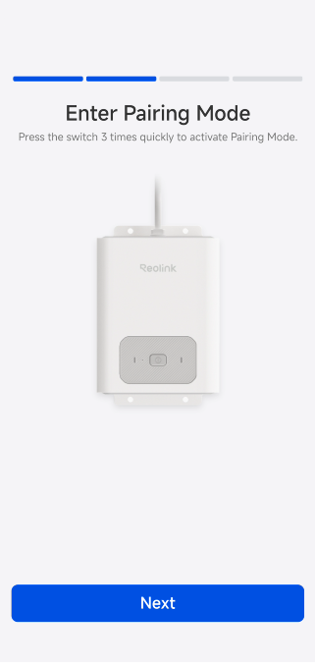

  • Kopplungsmodus aktivieren: Drücken Sie den Akkupack-Schalter dreimal schnell, um den Kopplungsmodus des Akkupacks zu aktivieren – die roten und grünen Lichter am Akkupack blinken dann abwechselnd.

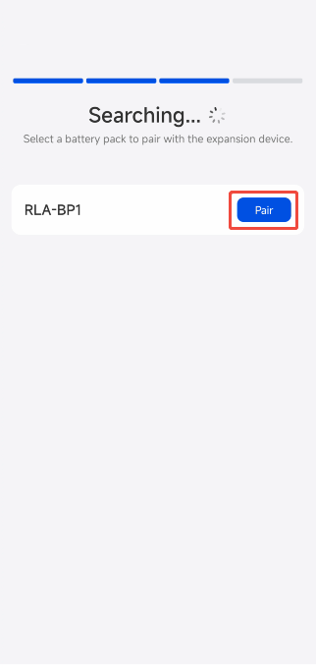

  • Kopplung: Das Akkupack sollte in der App erscheinen. Tippen Sie neben dem Gerät auf Koppeln

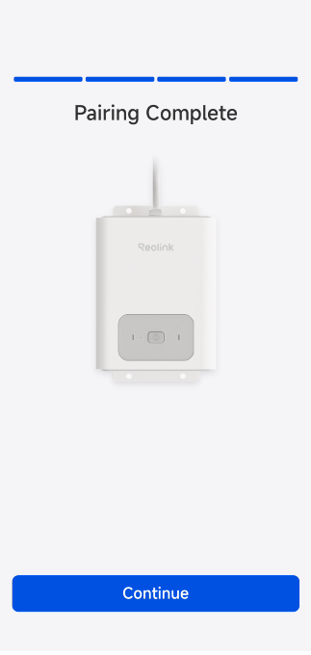

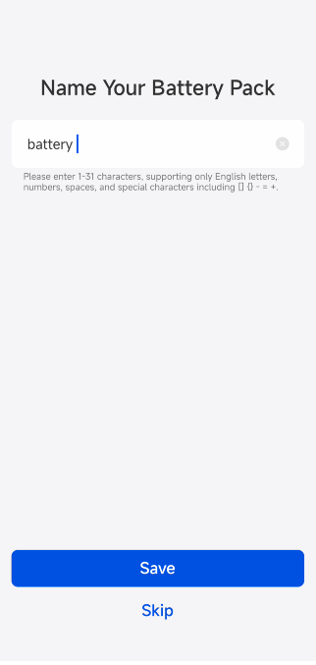

  • Bestätigung: Wenn die App „Kopplung abgeschlossen“ anzeigt, tippen Sie auf Weiter. Sie können das Akkupack benennen oder auf Überspringen tippen.





  Dock-LED-Anzeigen während der Kopplung:

  Kopplung starten	Rotes & grünes Licht blinken abwechselnd
  Kopplung abgeschlossen	Grünes Dauerlicht (2s)
  Kopplung fehlgeschlagen	Rotes Dauerlicht (2s)

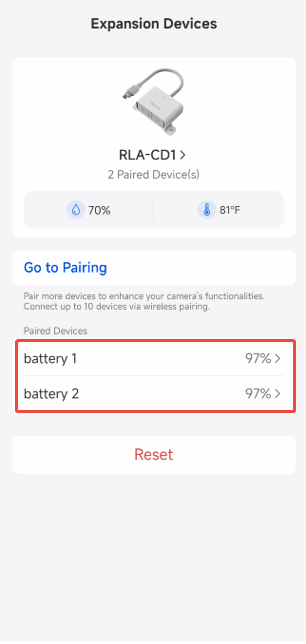

  3. Dann werden die gekoppelten Akkupacks und deren jeweilige Akkustände auf der Seite Erweiterungsgeräte angezeigt.

  • Wenn Sie zwei RLA-BP1 Akkupacks verwenden, wiederholen Sie den Vorgang, um das zweite zu koppeln.
  • Wenn Sie ein Akkupack und ein Solarpanel anschließen, muss nur das Akkupack gekoppelt werden. Das Solarpanel muss nicht gekoppelt werden.



  So verwalten Sie Akkupacks:

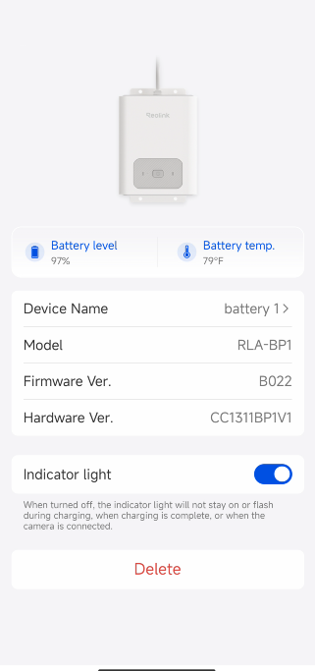

  Tippen Sie auf den Namen des Akkupacks, um dessen Einstellungsseite aufzurufen. Dann können Sie:

  • Akkustand, Temperatur, Modell und Hardware-/Softwareversionen anzeigen
  • Das Akkupack umbenennen
  • Die Kontrollleuchte verwalten
  • Tippen Sie auf Löschen, um das Akkupack vom RLA-CD1 Dock zu entkoppeln



• Szenario 2: Verwendung mit anderen kompatiblen Kameras

  Schließen Sie einfach zwei Stromquellen (z. B. Solarpanels oder Akkupacks) an das RLA-CD1 an und verbinden Sie es dann mit der Kamera. Es ist keine zusätzliche Einrichtung erforderlich – die Kamera erhält automatisch Strom von dem Solarpanel oder dem Akkupack, das Sie angeschlossen haben.

Das RLA-CD1 Reolink Dock ist ein effizientes und flexibles Zubehör, um die Stromversorgung Ihrer Reolink-Akkukameras zu verbessern. Es ist besonders hilfreich in Bereichen mit wenig Sonnenlicht, unbeständigem Wetter oder abgelegenen Installationsorten, die eine zuverlässige, kontinuierliche Leistung erfordern.

Wenn Sie Fragen haben oder weitere Unterstützung benötigen, klicken Sie bitte unten auf „Anfrage einreichen“, um das Reolink Support-Team zu kontaktieren.
