Die Reolink RLA-RM1 Rack-Montagehalterung bietet eine sichere und flexible Installation für Reolink NVRs. Diese Rack-Halterung unterstützt sowohl die Wandmontage als auch Standard-19-Zoll-Rack-Setups und bietet eine zuverlässige Rack-Montagehalterung für eine organisierte Geräteverwaltung.
1. Einführung
Die RLA-RM1 wurde für Vielseitigkeit entwickelt und hilft Benutzern, Folgendes zu erreichen:
- Wandinstallation mit einer Wandmontage-Rackhalterung – Ideal, um Platz zu sparen und Ihren NVR sicher zu montieren.
- Rack-Installation mit einer Rack-Montagehalterung – Passt direkt in ein Standard-19-Zoll-Rack, perfekt für eine zentrale Geräteverwaltung.
Dies macht die RLA-RM1 zu einer ausgezeichneten Wahl, da sie nicht mehr auf flache Oberflächen beschränkt ist und flexible Wand- und Rack-Montageoptionen bietet.

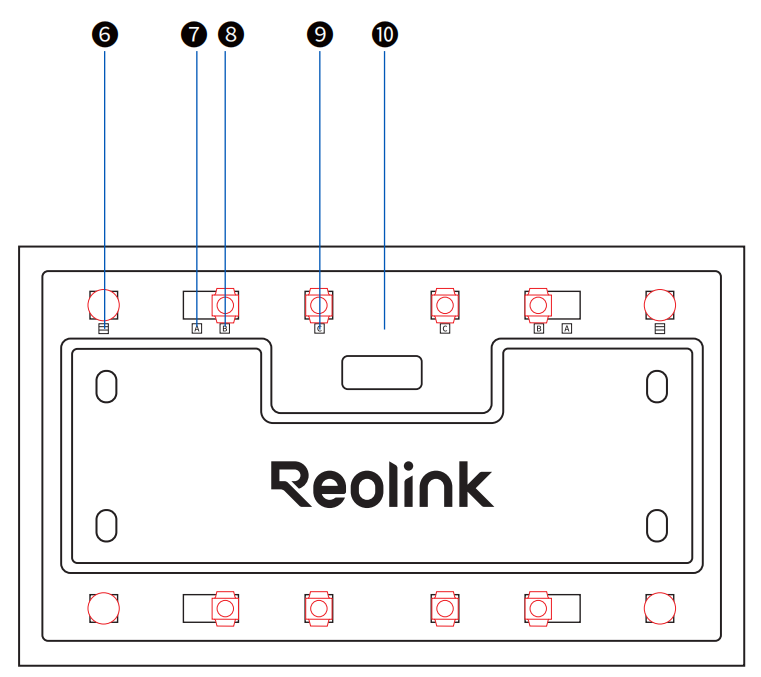

2. Kompatibilität und Positionen der Montagebohrungen
Die Montageplattenhalterung des NVR enthält mehrere Bohrungssets, die für verschiedene Modelle ausgelegt sind:
-
Rack-Bohrungen (Position 6):
Verwenden Sie die äußersten vier Löcher, um die Halterung in ein Standard-19-Zoll-Rack zu montieren. -
Bohrung B (Position 8):
Für RLN16-410, RLN36, NVS16, NVS36, RP-PN16 Wandinstallationen. -
Bohrung C (Position 9):
Für RLN8-410, RLN12W, NVS8, NVS12W, RP-PN8 Wandinstallationen.
Hinweise:
- Bohrung A ist für zukünftige Kompatibilität reserviert und gilt nicht für aktuelle Modelle.
- Jeder Bohrungstyp hat vier Positionen (oben links, oben rechts, unten links, unten rechts). Verwenden Sie immer alle vier Löcher pro Set, um Stabilität und korrekte Ausrichtung zu gewährleisten.

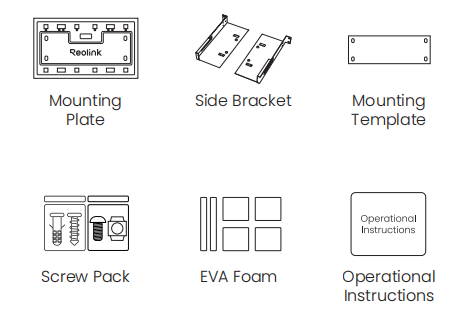

3. Lieferumfang
Was im Lieferumfang enthalten ist
Um einen reibungslosen Installationsprozess zu gewährleisten, machen wir uns zunächst mit den enthaltenen Teilen vertraut:
- 1 × Montageplatte (Rack-Montagehalterung)
- 2 × Seitenhalterungen (links und rechts)
- 1 × Montagevorlage
-
2 × Schraubenpakete:
- Schrauben + Käfigmuttern: Zum Befestigen der Seitenhalterungen an der Montageplatte (bei Wand- und Rack-Installationen verwendet)
- Schrauben + Dübel: Zur Befestigung der Montageplatte an der Wand (bei Wandinstallationen verwendet)
- 1 × EVA-Schaumpolster (zur Stoßdämpfung und zum Schutz)
- 1 × Bedienungsanleitung

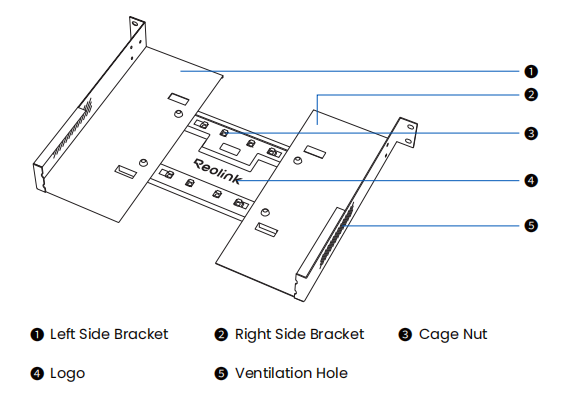

4. Übersicht der Halterung
Hinweis:
- Die Seitenhalterungen verfügen über Belüftungslöcher, um den Luftstrom um den NVR zu fördern.
- Wenn die Halterung als Wandmontage-Rackhalterung verwendet wird, stellen Sie sicher, dass die Belüftungslöcher nach unten zeigen, um den Luftstrom zu gewährleisten.
5. Schritt-für-Schritt-Installation
Die RLA-RM1 kann je nach Setup auf zwei Arten installiert werden:
Option 1: Wandinstallation (Wandmontage-Rackhalterung)
Hinweis: Stellen Sie sicher, dass die Wand das kombinierte Gewicht der Halterung und des NVR tragen kann. Die Oberfläche sollte eben und senkrecht zum Boden sein.

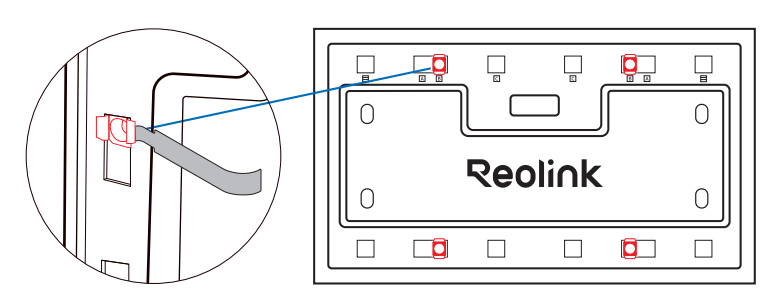

Schritt 1: Käfigmuttern einsetzen
Setzen Sie die Käfigmuttern von der Rückseite in die richtigen Löcher der Montageplatte ein, entsprechend Ihrem NVR-Modell.Schritt 2: Vorlage positionieren

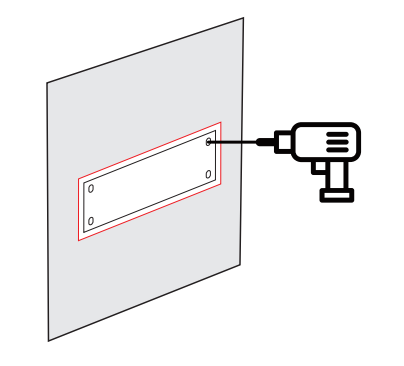

Befestigen Sie die Montagevorlage an der Wand, markieren Sie die Stellen und bohren Sie Löcher. Verwenden Sie ein Wasserwaagenwerkzeug (nicht enthalten), um die Vorlage perfekt horizontal auszurichten.Schritt 3: Montageplatte befestigen

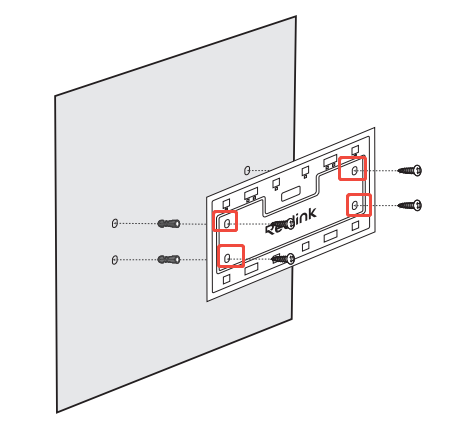

Befestigen Sie die Platte mit den mitgelieferten Schrauben an der Wand. Beachten Sie die Abbildung für die korrekten Bohrpositionen.Schritt 4 (optional): EVA-Schaum hinzufügen

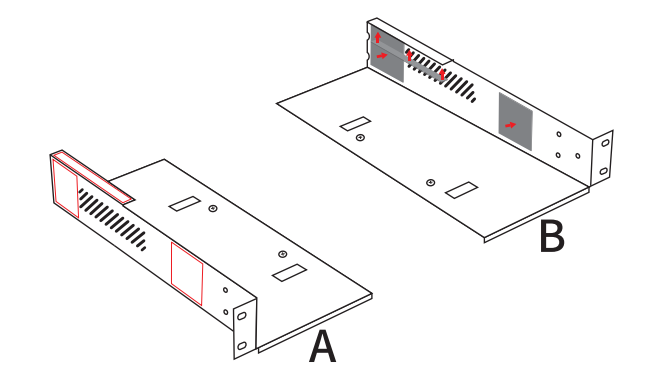

Befestigen Sie die EVA-Schaumpolster an den Seitenhalterungen zur Stoßdämpfung und Kollisionsschutz.Schritt 5: Seitenhalterungen anbringen

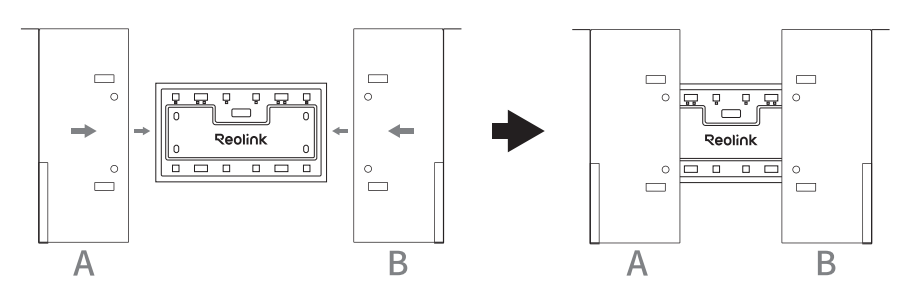

Richten Sie die Laschen der Seitenhalterungen an den Kanten der Platte aus und schieben Sie sie in Position. Achten Sie darauf, dass die Belüftungslöcher nach unten zeigen.Schritt 6: Seitenhalterungen sichern

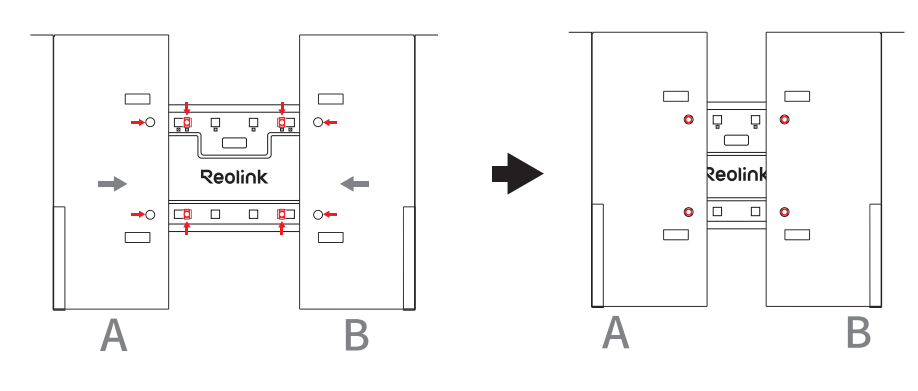

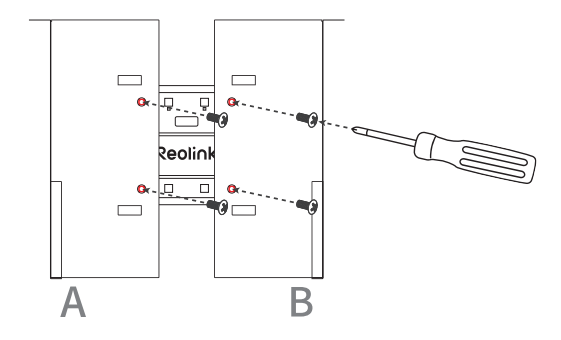

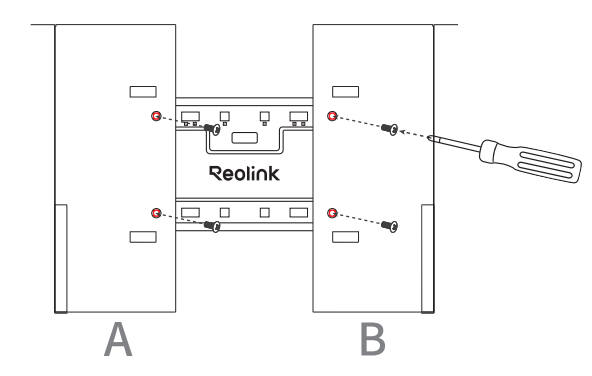

Richten Sie die Halterungen so aus, dass ihre runden Löcher mit den Käfigmuttern übereinstimmen. Ziehen Sie die mitgelieferten Schrauben fest.

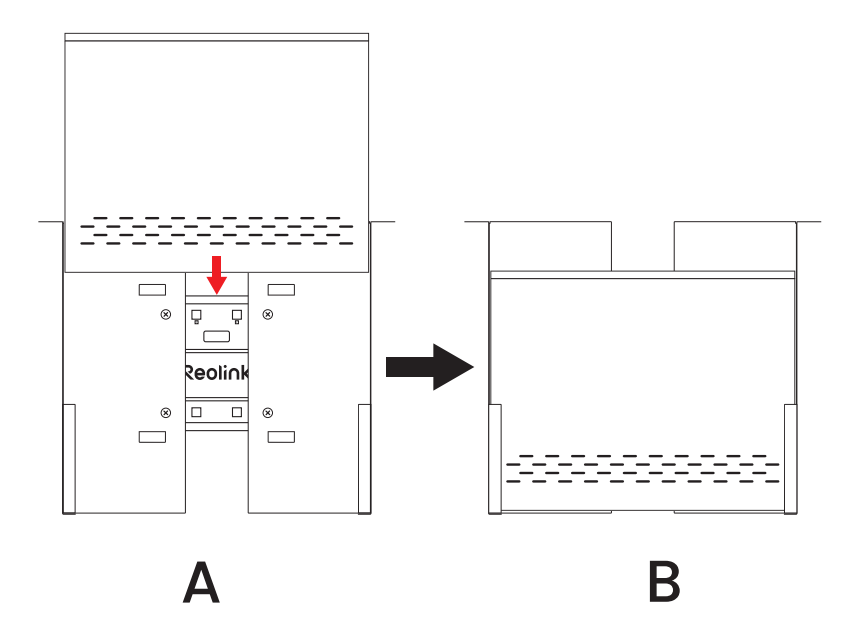

Schritt 7: NVR einsetzen
Setzen Sie den NVR in die montierte Halterung ein. Die Installation ist abgeschlossen.
Option 2: Rack-Installation (Rack-Montagehalterung)
Hinweise:
- Stellen Sie sicher, dass das Rack das kombinierte Gewicht der Halterung und des NVR tragen kann.
- Die RLA-RM1 beansprucht 2U (3,5 Zoll) Rack-Höhe.
Schritt 1: Halterung vorbereiten

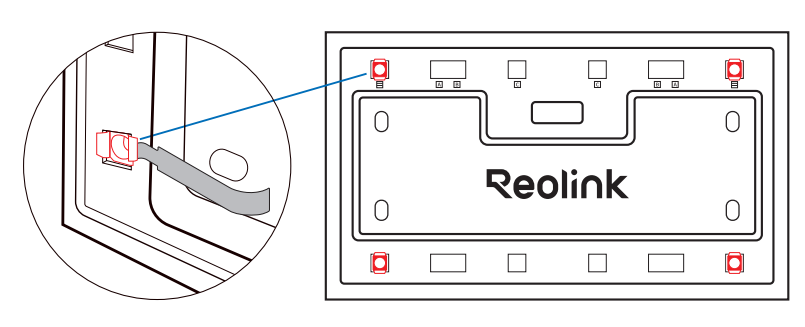

1. Setzen Sie Käfigmuttern in die Rack-Bohrungen der Montageplatte (von hinten) ein.
2. (Optional) Befestigen Sie EVA-Schaumpolster an beiden Seitenhalterungen für zusätzlichen Schutz.
3. Richten Sie die Laschen der Seitenhalterungen an den Kanten der Platte aus und schieben Sie sie in Position. Die Belüftungslöcher sollten nach unten zeigen.

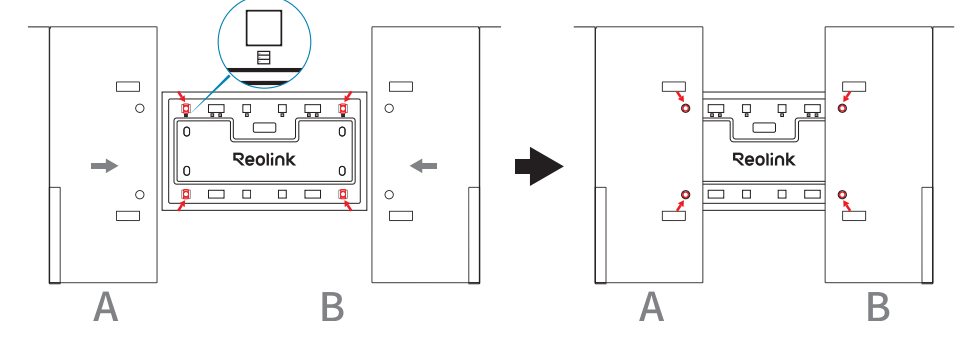

4. Richten Sie die runden Löcher an den Seitenhalterungen mit den Käfigmuttern aus und sichern Sie sie mit den mitgelieferten Schrauben.
Schritt 2: Halterung am Rack montieren

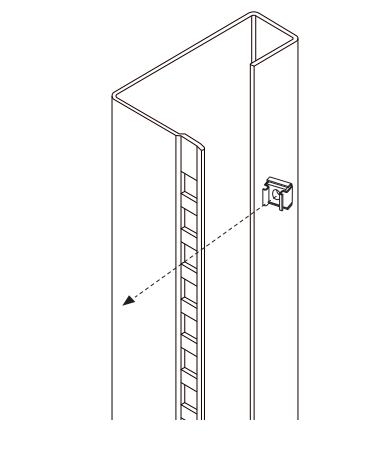

1. Montieren Sie vier Käfigmuttern in der gewünschten Höhe an Ihrem 19-Zoll-Rack.

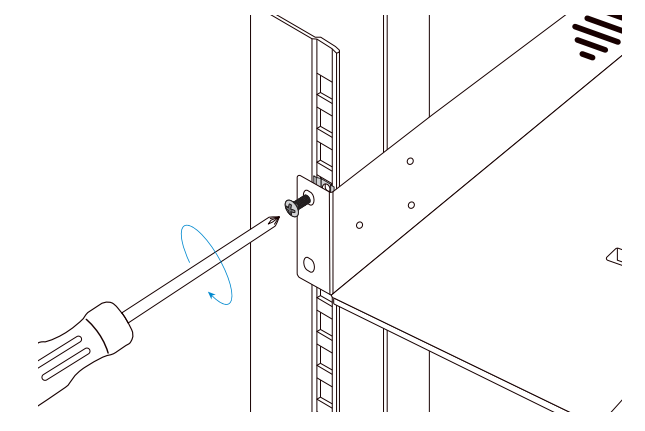

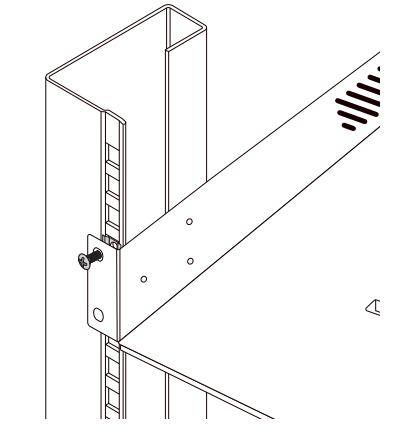

2. Richten Sie die Seitenhalterungen an den Racklöchern aus und befestigen Sie die gesamte Halterung mit Schrauben am Rack.

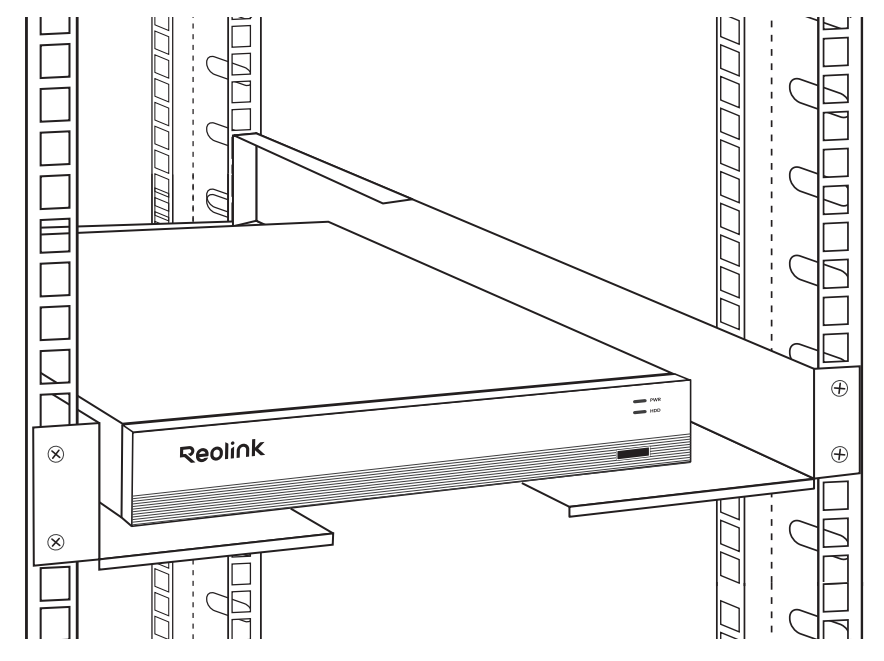

3. Setzen Sie den NVR in die Halterung ein. Die Installation ist abgeschlossen.
Die Reolink RLA-RM1 Rack-Montagehalterung ist eine vielseitige und robuste NVR-Montagehalterung, die sowohl für Wand- als auch für Rack-Installationen konzipiert wurde. Egal, ob Sie sie als Rack-Montagehalterung in einem 19-Zoll-Rack oder als Wandmontage-Rackhalterung für platzsparende Wandinstallationen verwenden, sie bietet starke Unterstützung, bessere Organisation und professionelle Stabilität.
Für weitere Unterstützung bei der Installation reichen Sie eine Anfrage ein, um das Reolink Support-Team zu kontaktieren.
