Die Reolink Video-Türklingel (Akku) ist so konzipiert, dass sie einfach an Ihr bestehendes Klingelsystem angeschlossen werden kann oder kabellos funktioniert, was Ihnen flexible Installationsmöglichkeiten bietet. Diese Schritt-für-Schritt-Anleitung erklärt, wie Sie Ihre Reolink Video-Türklingel (Akku) an eine bestehende Klingel (verkabelte Verbindung) anschließen oder sie kabellos mit oder ohne Klingel installieren/deinstallieren.
Inhaltsverzeichnis
Installationsvideo zur Referenz
Aufladen & Einrichtung vor der Installation
-
Aufladen der Türklingel: Stellen Sie sicher, dass die Reolink Video-Türklingel (Akku) vor der Installation vollständig aufgeladen ist. Die Ladeanzeige wechselt von Orange zu Grün, wenn sie bereit ist.
-
Einrichten der Türklingel
- App starten: Öffnen Sie die Reolink App auf Ihrem mobilen Gerät.
- QR-Code scannen: Verwenden Sie die App, um den mit Ihrer Reolink Video-Türklingel (Akku) gelieferten QR-Code zu scannen.
-
Anweisungen folgen: Schließen Sie die Ersteinrichtung wie angegeben ab.
Teil 1: Installation der Reolink Türklingel (Akku)
Es gibt zwei Installationsmethoden, bitte wählen Sie je nach Bedarf: verkabelt oder kabellos.
- Verkabelte Verbindung: Wenn Sie zu Hause eine bestehende verkabelte Klingel haben, schließen Sie die Reolink Video-Türklingel (Akku) an Ihr aktuelles mechanisches oder digitales Klingelsystem an.
- Kabellose Verbindung: Wenn Sie keine bestehende verkabelte Klingel haben, wählen Sie die kabellose Installation.
Methode 1: Verkabelung der Türklingel mit bestehenden Klingeln (verkabelte Verbindung)
Schritt 1: Überprüfen der Stromversorgungs-Spezifikationen
Bevor Sie mit der Installation fortfahren, stellen Sie sicher, dass Ihr vorhandener Transformator die folgenden Spezifikationen erfüllt:
Spannung: 8-24V AC
Frequenz: 50/60Hz
VA: 5VA bis 40VA
Hinweis: Wenn die Spannung Ihrer Stromversorgung unter 8V AC oder über 24V AC liegt, wird empfohlen, den Transformator durch einen zu ersetzen, der diese Anforderungen erfüllt. Andernfalls kann es zu einer abnormalen Klingelfunktion kommen.
Schritt 2: Entfernen der bestehenden Türklingel
-

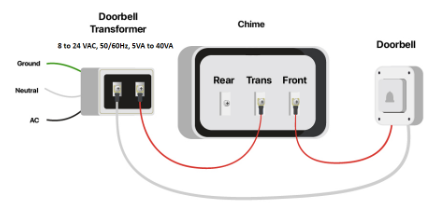

Anschlussdiagramm des bestehenden verkabelten Klingelsystems
- Funktionalität des Originals bestätigen: Wenn der Klingelknopf der alten Klingel gedrückt wird, läutet die Klingel.
-
Strom ausschalten: Sorgen Sie für Sicherheit bei der Installation, indem Sie die Stromversorgung der Türklingel im Sicherungskasten ausschalten.
-
Alte Türklingel entfernen: Entfernen Sie vorsichtig die bestehende Türklingel von der Halterung.
Schritt 3: Installation der Reolink Video-Türklingel (Akku)
- Keil installieren (optional für bessere Kamerasicht): Installieren Sie den Keil, wenn der Besucher nicht zentriert im Kamerabild ist. Andernfalls überspringen Sie diesen Schritt.
-

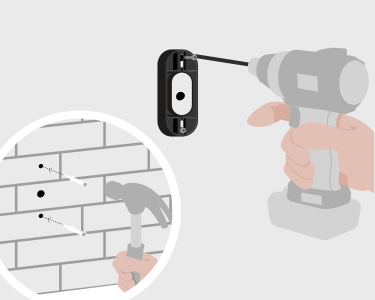

Installationsabbildung des Keils:
-

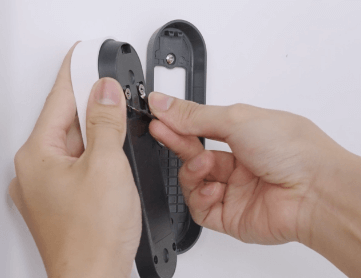

Kabel anschließen: Integrieren Sie die Reolink Video-Türklingel (Akku) in Ihr bestehendes Klingelkabelsystem. Reolink stellt einen schwarzen Jumper und Verlängerungskabel zur Verfügung. Beachten Sie, dass die roten Kabel in den Diagrammen nur zur Veranschaulichung dienen und keine Polarität anzeigen.
Hinweis: Reolink stellt schwarze Jumper-Kabel und Verlängerungskabel bereit. Die roten Kabel in den Diagrammen dienen nur der Veranschaulichung und zeigen keine Polarität an. Bitte folgen Sie sorgfältig den Verkabelungsanweisungen. Die zwei Jumper-Kabel, die an die Schrauben auf der Rückseite der Video-Türklingel angeschlossen werden, haben keine spezifische Anordnungsanforderung. Solange die Verbindungen korrekt hergestellt sind, ist die Reihenfolge der Kabel egal. Achten Sie nur darauf, dass die Kabel sicher an den Schrauben befestigt sind, um eine ordnungsgemäße Funktion zu gewährleisten.
-

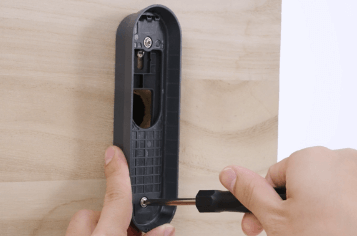

Türklingel montieren: Befestigen Sie die Reolink Video-Türklingel (Akku) an der Halterung.
-
Strom wieder einschalten: Schalten Sie den Stromschalter im Sicherungskasten ein.

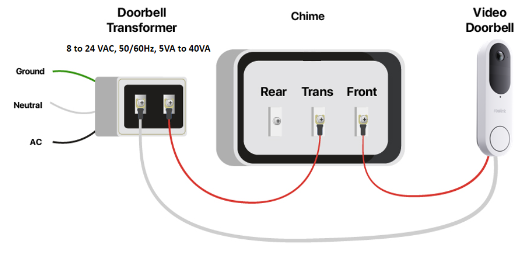

- Anschlussdiagramm der Reolink Video-Türklingel (Akku) nach Anschluss an die bestehende Klingel
Schritt 4: Abschluss der Kopplung in der Reolink App

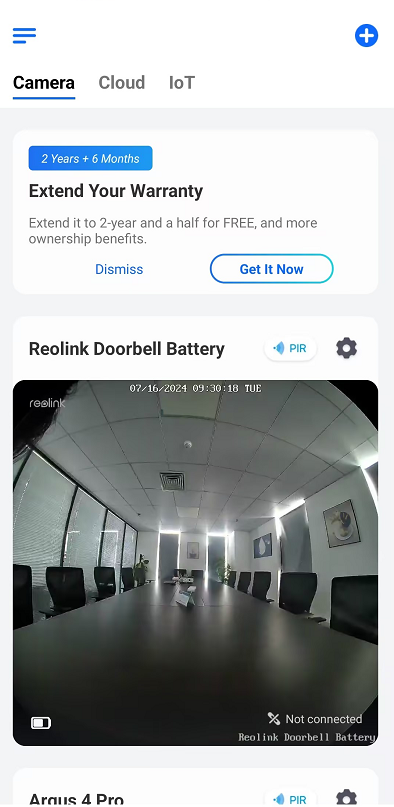

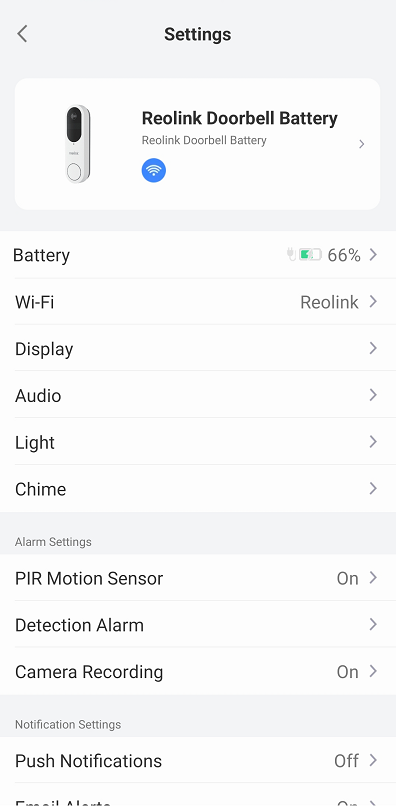

- Zu den Einstellungen navigieren: Tippen Sie auf das Einstellungssymbol der Kamera.

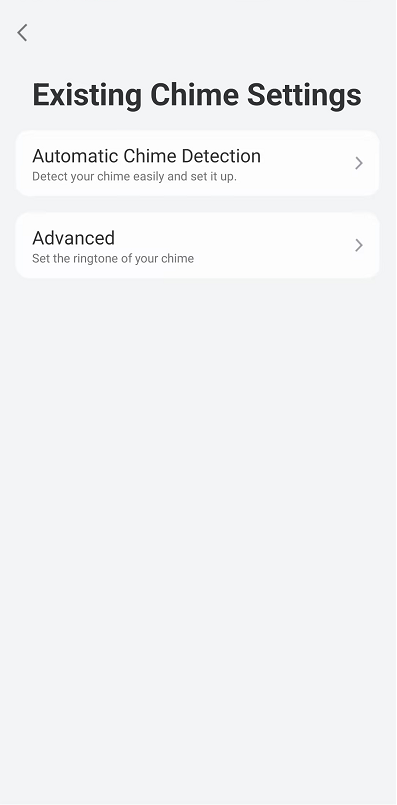

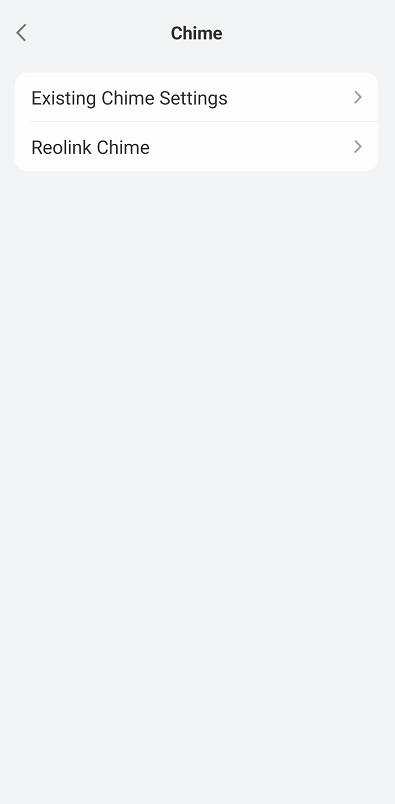

- Klingeleinstellungen: Wählen Sie "Klingel" und tippen Sie dann auf "Einstellungen der bestehenden Klingel."
- Automatische Klingelerkennung: Aktivieren Sie "Automatische Klingelerkennung." Folgen Sie den Anweisungen auf dem Bildschirm, um Ihre Reolink Video-Türklingel (Akku) mit Ihrer bestehenden verkabelten Klingel zu koppeln.
Schritt 5: Funktionalität bestätigen
-

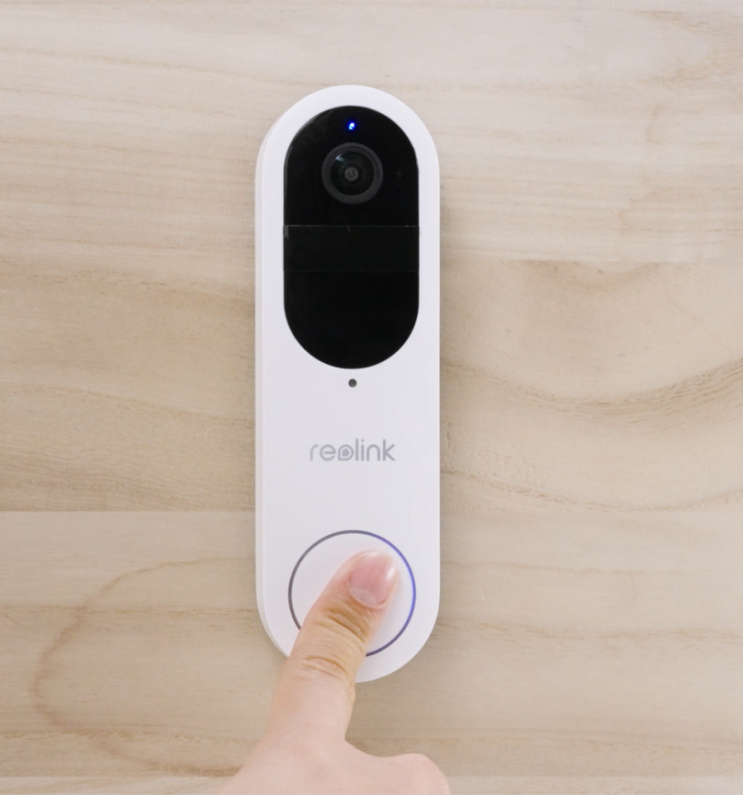

Türklingel testen: Drücken Sie den Klingelknopf, um zu bestätigen, dass die Klingel wie erwartet läutet.
-
Fehlerbehebung: Läutet die Klingel nicht normal, gehen Sie in der App zu "Einstellungen der bestehenden Klingel" > "Erweiterte Einstellungen", um die Einstellungen entsprechend zu überprüfen und anzupassen.
Methode 2: Kabellose Installation der Reolink Video-Türklingel (Akku) (kabellose Verbindung)
Schritt 1: Installation der Reolink Video-Türklingel (Akku)
-
Standort wählen: Wählen Sie einen Platz, an dem die Türklingel eine klare Sicht auf ankommende Besucher hat.
-

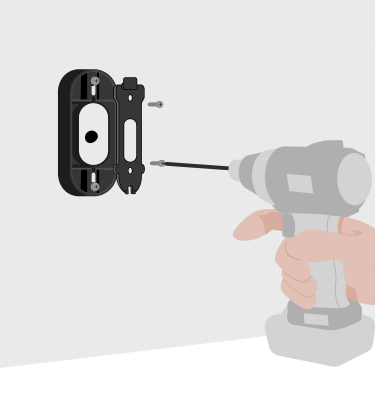

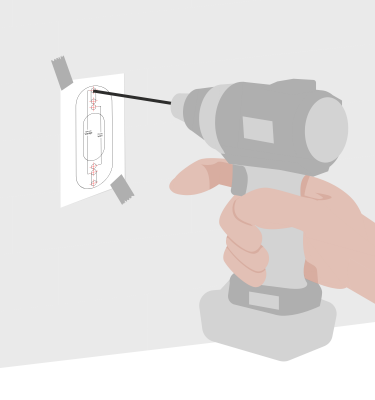

Montageplatte sichern: Bohren Sie Löcher entsprechend der Montagevorlage. Bei Gipskarton oder Mauerwerk setzen Sie Dübel vor dem Montieren ein. Befestigen Sie die Montageplatte an den gebohrten Löchern.
-
Keil installieren (optional): Installieren Sie den Keil, falls für eine bessere Kamerasicht erforderlich.
- Türklingel montieren: Setzen Sie die Türklingel unten an und klicken Sie sie oben ein.
Schritt 2: Verbindung der Türklingel mit Reolink Klingel/Hub oder Smart-Home-Geräten (optional)
Koppeln Sie die Reolink Video-Türklingel (Akku) über die App mit der kabellosen Reolink Klingel oder dem Home Hub. Oder integrieren Sie sie mit Alexa oder Google Assistant für intelligente Benachrichtigungen.
Deinstallation der Reolink Türklingel (Akku)
Schritt 1: Finden Sie den Stift
Im Schraubenset der Türklingelkamera finden Sie einen Stift oder eine Reset-Nadel, die Ihnen beim Deinstallieren hilft.
Schritt 2: Finden Sie das Loch und drücken Sie

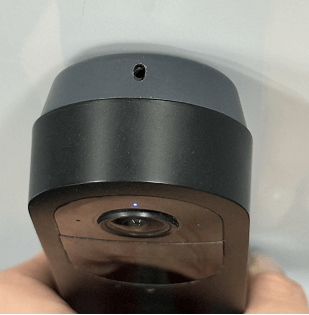

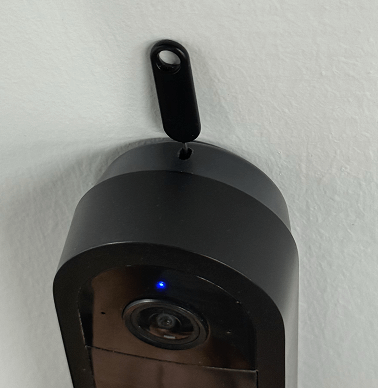

Finden Sie das kleine Loch oberhalb der Kamera, verwenden Sie den Stift, um den Knopf über der Kamera zu drücken.
Schritt 3: Bewegen Sie die Kamera

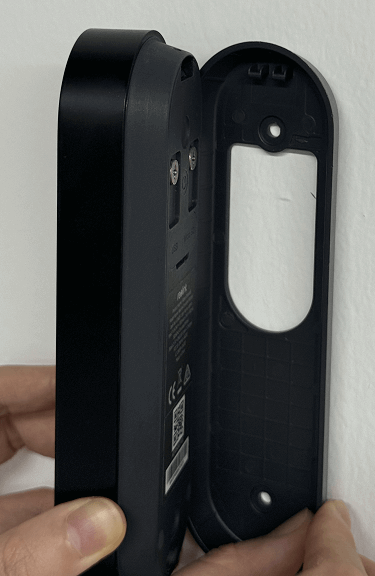

Nachdem Sie den Knopf gedrückt haben, bewegen Sie die Kamera leicht nach oben, um sie von der Montageplatte zu lösen.
Wenn Sie diese Schritte befolgen, können Sie Ihre Reolink Video-Türklingel (Akku) einfach installieren, deinstallieren und an eine bestehende Klingel anschließen oder kabellos für nahtlose Haussicherheit einrichten. Egal, ob Sie eine verkabelte oder kabellose Einrichtung wählen, Sie genießen erhöhte Sicherheit und Komfort mit Ihrer Video-Türklingel.
