Die Reolink RLA-BKW5 Wandhalterung bietet eine praktische Lösung für Nutzer, die mit schwierigen Montagewinkeln oder begrenztem Installationsraum konfrontiert sind. Sie ermöglicht eine 360°-Positionierung und eine ordentliche Kabelverwaltung sowohl für die Kamera als auch für das Solarpanel. Dieser Artikel enthält:
1. Was ist die Reolink RLA-BKW5 Wandhalterung
Die RLA-BKW5 Wandhalterung ist ein Zubehör mit doppelter Montage, das dafür entwickelt wurde, sowohl eine Reolink batteriebetriebene Kamera als auch ein Solarpanel sicher zu befestigen. Sie besteht aus zwei Gelenkarmen, von denen jeder über einen 360° Kugelkopf für flexible Positionierung verfügt.
Hergestellt aus langlebigen Materialien und mit zwei Installationsmöglichkeiten – Schraubbefestigung oder Bandmontage – eignet sie sich für eine Vielzahl von Umgebungen wie Wände, Pfähle oder Bäume. Das integrierte Kabelmanagementsystem hilft zudem, die Verkabelung des Solarpanels ordentlich organisiert und geschützt zu halten.
2. Kompatibilitätsliste mit Reolink Kameras und Solarpanels
Kompatibilitätsliste für batteriebetriebene Kamerahalterungen
| 4G Kameras |
Reolink Go Plus, Reolink Go PT Plus, Reolink Go Ultra, Reolink Go PT Ultra, Reolink Go Ranger PT. Reolink Duo 2 LTE. G330, G340, G430, G440, G450, G750. |
| Batteriebetriebene WiFi-Kameras |
Reolink Argus 2E, Reolink Argus 3 Pro(5MP), Argus 3E, Argus 3 Ultra, Argus 4, Argus 4 Pro, Reolink Argus Eco, Argus Eco Pro, Argus Eco Ultra, Reolink Argus PT(5MP), Argus PT Lite, Argus PT Ultra. Reolink Duo 2(4K), Reolink Altas. B310, B320, B330, B340, B350, B360, B420, B430, B440, B630, B740, B740X, B750. |
Kompatibilitätsliste für Solarpanels
| Reolink Solarpanel |
| Reolink Solarpanel 2 |
3. Installationsanleitung und Tipps
Installationstipps:
- Wählen Sie eine ebene Oberfläche: Stellen Sie sicher, dass die Halterung an einer ebenen Wand montiert wird.
-
Überprüfen Sie die Tragfähigkeit: Stellen Sie sicher, dass die Wand das Gesamtgewicht des
Geräts und seines Zubehörs tragen kann.
Installationsschritte:
Schritt 1: Basis installieren

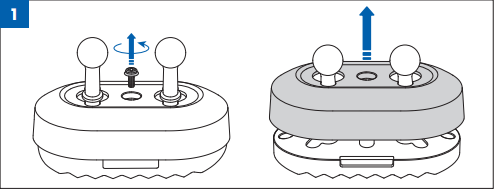

1. Abdeckplatte entfernen: Entfernen Sie die mittlere Schraube der Halterungsbasis mit einem Schraubendreher, um die Abdeckplatte abzunehmen.
2. Basis befestigen: Es gibt zwei Methoden, um die Halterung zu sichern: Löcher für Schrauben bohren oder eine Bandmontage verwenden.
Methode 1. Wandmontage mit Schrauben.
Verwenden Sie die Montageschablone, um Löcher in der Wand zu markieren und zu bohren.
Methode 2. Bandmontage an einem Baum oder Pfahl.
Führen Sie das mitgelieferte Band durch die Schlitze auf beiden Seiten der Halterung, wickeln Sie es um den Baum oder Pfahl und ziehen Sie es fest.
Schritt 2: Solarpanel an der Halterung befestigen
1. Kabel organisieren: Reservieren Sie eine angemessene Länge des Kabels des Solarpanels und wickeln Sie überschüssiges Kabel ordentlich innerhalb der Halterungsbasis auf.
2. Kabel prüfen: Richten Sie die mittleren Löcher der Grundplatte und der Abdeckplatte aus und führen Sie die Kabelenden durch die vorgesehenen Aussparungen auf beiden Seiten der Basis, sodass es ordentlich organisiert und ungehindert ist.
3. Abdeckplatte befestigen: Sobald das Kabel organisiert ist, setzen Sie die mittlere Schraube wieder in die Halterungsbasis ein, um die Abdeckplatte sicher zu befestigen.
4. Gelenkarm zusammenbauen:
-
Setzen Sie die Kugelenden des Kugelgelenks und des Kugelbolzens in die entsprechenden Buchsen des
Gelenkarms ein. - Die Kugelenden drehen sich um 360° für eine einfache Positionierung. Ziehen Sie die Verbindung mit dem Verriegelungsknopf fest.
5. Solarpanel befestigen:
- Richten Sie das Gewindeende des Gelenkarms mit dem Schraubenloch auf der Rückseite des Solarpanels aus und drehen Sie den Kugelbolzen, um ihn festzuziehen. Beachten Sie, dass es zwei Größen von Kugelbolzen gibt; verwenden Sie hier den kleinen Kugelbolzen.
- Wenn das Drehen zu fest erscheint, passen Sie die Festigkeit der Kugeln mit dem Verriegelungsknopf an.
Schritt 3: Kamera installieren
1. Gelenkarm zusammenbauen: Setzen Sie das Kugelgelenk in die Buchse des Gelenkarms ein und ziehen Sie den Verriegelungsknopf fest.
2. Kamera befestigen
Richten Sie das Gewindeende des Gelenkarms mit dem Schraubenloch auf der Rückseite der Kamera aus und drehen Sie den Kugelbolzen, um sie zu sichern.
Wenn das Drehen zu fest erscheint, passen Sie die Festigkeit der Kugeln mit dem Verriegelungsknopf an.
HINWEIS:
- Kamera separat erhältlich.
- Es gibt zwei Größen von Kugelbolzen; wählen Sie denjenigen, der zu den Halterungslöchern Ihres Modells passt.
3. Letzte Anpassungen: Stellen Sie die Kugelgelenke und Bolzen der beiden Gelenkarme so ein, dass Kamera und Solarpanel in den gewünschten Winkeln positioniert sind. Verriegeln Sie sie anschließend mit dem Verriegelungsknopf an ihrem Platz.
Wenn Sie Fragen haben oder weitere Unterstützung benötigen, wenden Sie sich bitte an den Reolink Support.
