Wenn Sie keine Ahnung haben, wie Sie die Outdoor-Sicherheitsbefestigung für die Kamera der Argus Eco Serie installieren/deinstallieren, folgen Sie bitte der untenstehenden Schritt-für-Schritt-Anleitung.

Dieser Artikel umfasst zwei Teile:

Montieren der Kamera an der Wand

Argus Eco

Schritt 1. Bohren Sie Löcher und schrauben Sie die Sicherheitsbefestigung an die Wand.

Hinweis: Wenn Sie die Kamera auf einer harten Oberfläche montieren, setzen Sie zuerst Kunststoffdübel in die Löcher ein.


Schritt 2. Schrauben Sie die Antenne an die Kamera und montieren Sie die Kamera an der Halterung.


Schritt 3. Lösen Sie den Einstellknopf und richten Sie die Kamera in die richtige Richtung aus.


Schritt 4. Ziehen Sie den Knopf fest, um die Kamera zu fixieren.




Argus Eco Ultra, Argus Eco Pro

Schritt 1. Drehen Sie, um die Basis vom Halter zu trennen.

mount camera 1.png

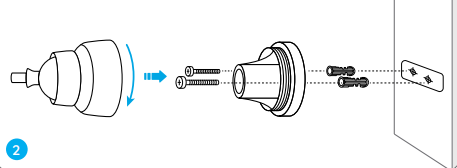

Schritt 2. Bohren Sie Löcher gemäß der Montagevorlage und schrauben Sie die Basis des Halters an die Wand. Befestigen Sie anschließend den anderen Teil des Halters an der Basis.

Hinweis: Verwenden Sie bei Bedarf die im Paket enthaltenen Trockenbaudübel.

mount camera 2.png

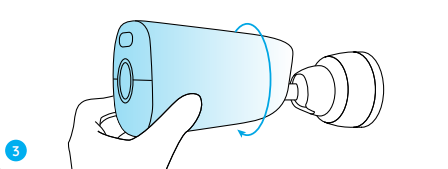

Schritt 3. Schrauben Sie die Kamera an den Halter. Passen Sie den Kamerawinkel an, um das beste Sichtfeld zu erhalten.

mount camera 3.png

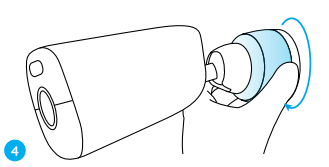

Schritt 4. Sichern Sie die Kamera, indem Sie den Teil am Halter, der im Diagramm markiert ist, im Uhrzeigersinn drehen.

mount camera 4.png

Hinweis: Um den Kamerawinkel später anzupassen, lösen Sie bitte den Halter, indem Sie den oberen Teil gegen den Uhrzeigersinn drehen.



Befestigen der Kamera an einem Baum

Argus Eco

Schritt 1. Fädeln Sie den Gurt durch die Schlitze der Montageplatte.


Schritt 2. Befestigen Sie die Platte mit Schrauben an der Halterung.


Schritt 3. Ziehen Sie den Gurt fest um den Baum.


Schritt 4. Befestigen Sie die Kamera auf die gleiche Weise an der Halterung wie bei der Wandmontage.




Argus Eco Ultra, Argus Eco Pro

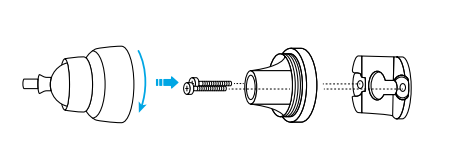

Schritt 1. Befestigen Sie die Montageplatte des Halters mit Schrauben an der Basis.

loop strap 1.png

Schritt 2. Fädeln Sie den mitgelieferten Gurt durch die Platte und befestigen Sie ihn an einem Baum. Befestigen Sie anschließend die Kamera an der Platte und Sie sind startklar.

loop strap 2.pngloop strap 3.png
