Gilt für: RLC-423, RLC-823A.

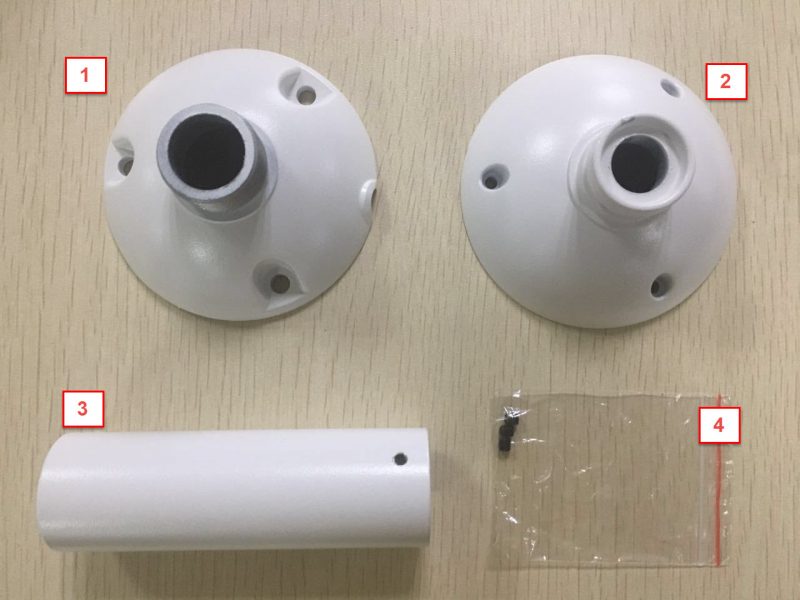

Die vertikale Halterung besteht aus:
1. Oberes Bauteil;
2. Unteres Bauteil;
3. Verbinder;
4. Schrauben.

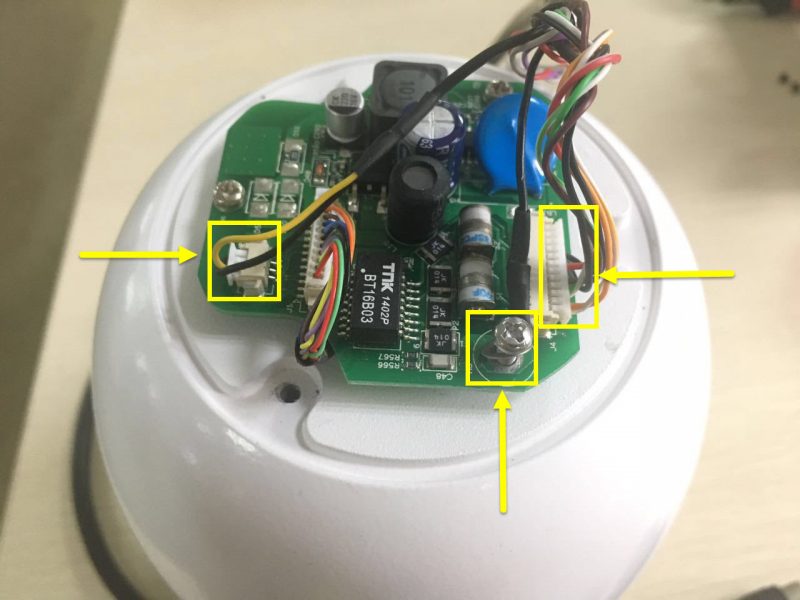

Schritt 1. Schrauben Sie die Schrauben an der Wandhalterung heraus und entfernen Sie diese, dann lösen Sie die drei Verbinder von der Leiterplatte (PCB).
Hinweis: Bitte merken Sie sich die Positionen aller Verbinder.

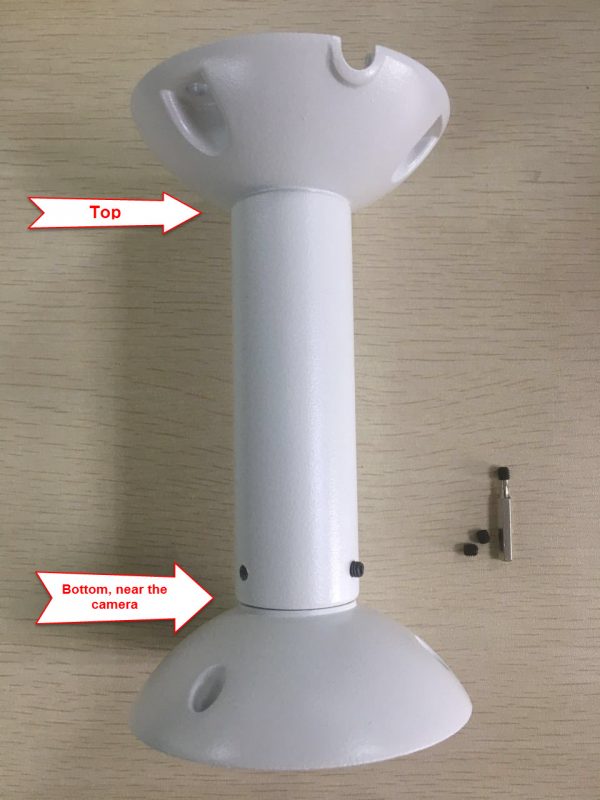

Schritt 2. Montieren Sie die vertikale Halterung wie auf dem Bild gezeigt und schrauben Sie dann die drei Schrauben in die Löcher.

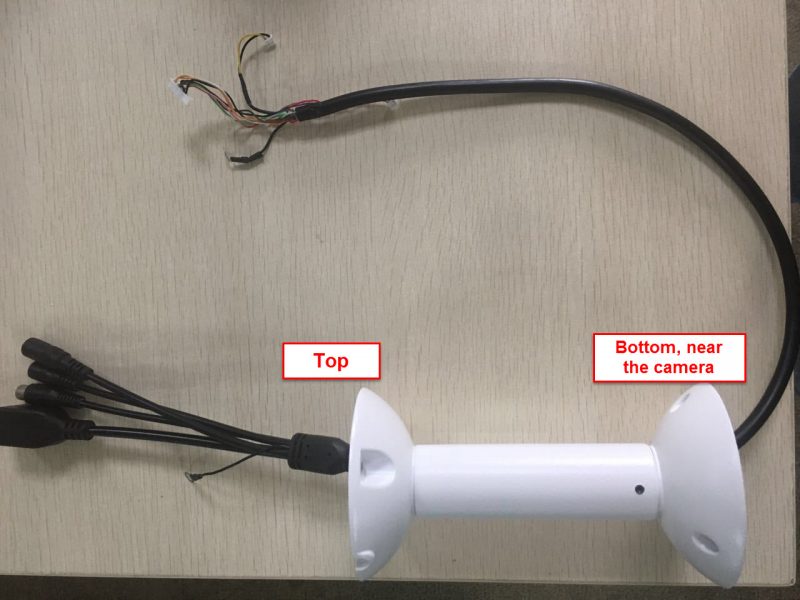

Schritt 3. Führen Sie das Kabel durch die vertikale Halterung und verbinden Sie die Verbinder wieder mit der Leiterplatte.

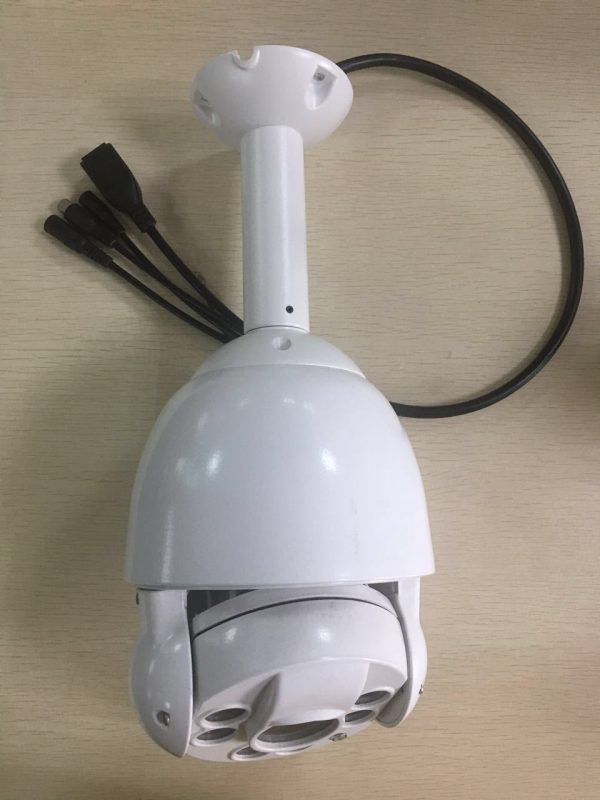

Schritt 4. Montieren Sie die Kamera mit einigen Schrauben an der vertikalen Halterung und befestigen Sie diese dann an der gewünschten Position.
