Wie man das Reolink Solarpanel installiert

This article details the installation of the solar panel, which can serve as a source of power supply for battery-powered cameras.

Gilt für: Reolink Solar Panel (3W), Solar Panel 2 (6W), Solar Panel 3 (12W)

So erkennen Sie Solarpanel / Solarpanel 2 / Solarpanel 3

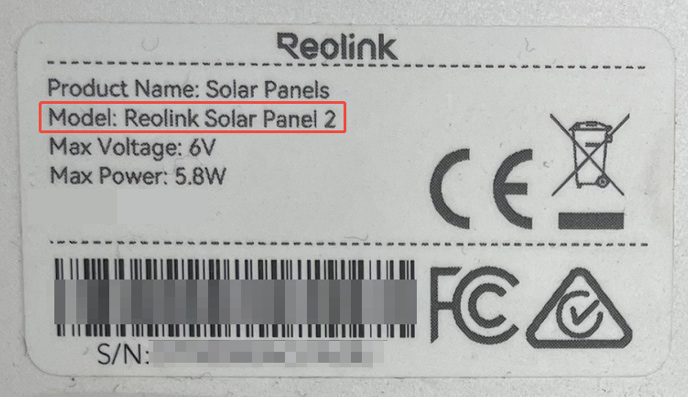

Es gibt verschiedene Versionen von Reolink Solarpanels. Das Modell ist auf jedem Solarpanel deutlich angegeben. Die korrekte Identifizierung des Modells hilft, eine ordnungsgemäße Installation Ihres Panels sicherzustellen.

solar panel.jpg

Hinweis: Wenn der Modellname als „Reolink Solarpanel“ ohne numerische Endung angegeben ist, handelt es sich um das Solarpanel (3W).

Nachdem Sie Ihre Solarpanel-Version identifiziert haben, folgen Sie den Schritten zur Installation des Solarpanels. Dieser Artikel ist in die folgenden drei Abschnitte unterteilt:

Installation des Reolink Solarpanels (3W) und Solarpanels 2 (6W)

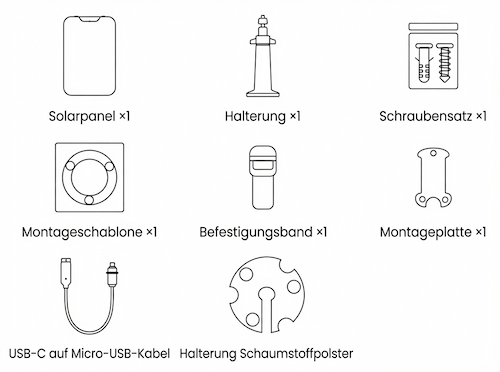

Benötigte Werkzeuge & Zubehör

Werkzeuge: Ein Schraubendreher und eine elektrische Bohrmaschine (ausgenommen Methode 2: Verwendung eines Gurtes)

Zubehör:

HINWEIS: Das USB-C-auf-Micro-USB-Kabel ist nur im separat verkauften Solarpanel enthalten.

Installationsmethoden und -schritte

Es gibt 3 Methoden zur Installation des Solarpanels. Wählen Sie eine Installationsmethode basierend auf Ihrem Montageszenario:
Methode 1: Verwendung von Schrauben

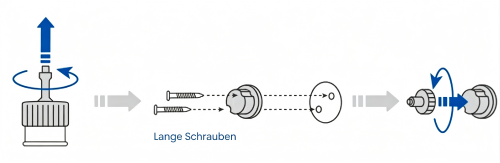

Lange Schrauben:

Hier ist das Video zu Ihrer Referenz:

Schritt 1. Wählen Sie einen Standort für Ihr Solarpanel, der das ganze Jahr über am meisten Sonnenlicht erhält.

Das Reolink Solarpanel benötigt nur wenige Stunden direktes Sonnenlicht, um Ihre Kamera täglich ausreichend mit Strom zu versorgen. Die Energiemenge, die das Solarpanel erzeugen kann, wird durch Wetterbedingungen, saisonale Veränderungen, geografische Lage usw. beeinflusst.

Schritt 2. Befestigen Sie die Halterung mit der Montageschablone und den mitgelieferten langen Schrauben. Bei harten Wänden setzen Sie vor der Verwendung der langen Schrauben Dübel ein.
HINWEIS: Legen Sie die Schaumstoffunterlage (falls im Paket enthalten) an den unteren Teil der Halterung, um Insekten und Schmutz fernzuhalten.

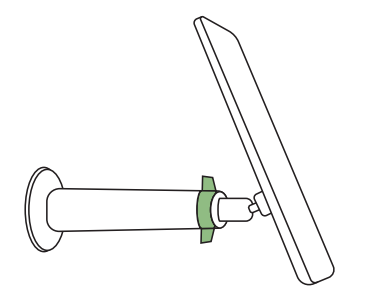

Schritt 3. Schieben Sie das Solarpanel in die Halterung, sodass es sicher sitzt.

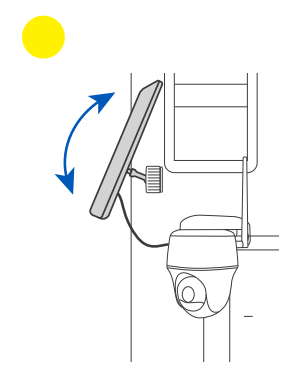

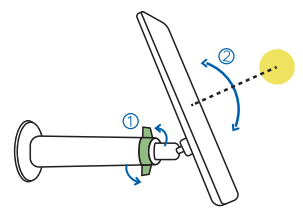

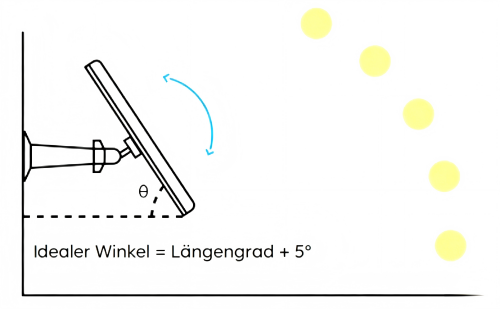

Schritt 4. Lösen Sie den Einstellknopf an der Halterung und stellen Sie den Winkel des Solarpanels so ein, dass es das meiste direkte Sonnenlicht erhält. Ziehen Sie dann den Einstellknopf wieder fest, um das Panel zu sichern.

Schritt 5. Verbinden Sie das Solarpanel mit dem Kabel mit der Kamera. Stellen Sie sicher, dass der Micro-USB-/USB-C-Stecker vollständig eingesteckt ist, um eine wetterfeste Abdichtung zu gewährleisten.

(HINWEIS: Wenn der Ladeanschluss der Kamera und der Anschluss des Solarpanels unterschiedlich sind, verwenden Sie ein USB-C-auf-Micro-USB-Kabel, um das Solarpanel mit der Kamera zu verbinden.)

Methode 2: Verwendung eines Gurtes

Wenn Sie das Solarpanel an einem Baum montieren möchten, wird die Verwendung des Gurtes empfohlen.

Gurt:

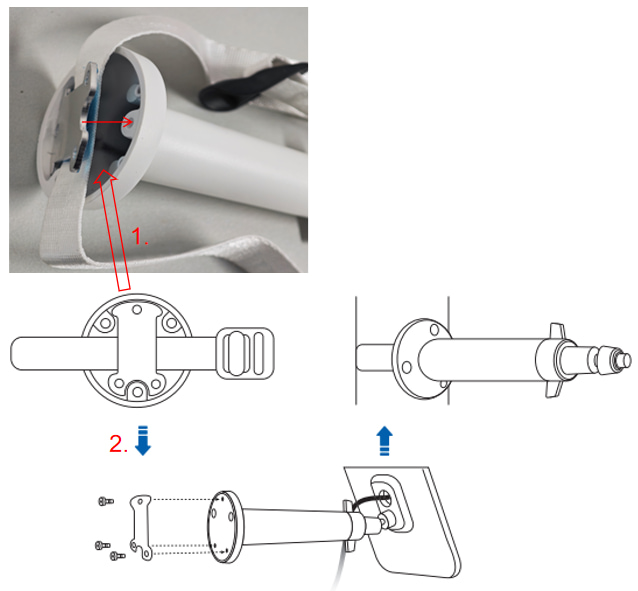

Schritt 1. Legen Sie den Gurt an den unteren Teil der Halterung. Befestigen Sie den Gurt mit der Montageplatte und sichern Sie die Montageplatte mit Schrauben. Befestigen Sie die Halterung am Baum und ziehen Sie den Gurt fest.

Schritt 2. Nachdem die Halterung befestigt ist, schieben Sie das Solarpanel in die Halterung, richten Sie das Solarpanel aus und verbinden Sie das Solarpanel mit der Kamera. (Sie können sich auf die Schritte 3 bis 5 in „Methode 1: Verwendung von Schrauben“ beziehen.)

Methode 3: Verwendung einer Halterung

HINWEIS: Diese Methode gilt nur für Argus PT Series und Go PT Series Kameras mit Auto-Tracking Unterstützung. Diese Halterung ist nur bei diesen Kameras mit Auto-Tracking und deren Solarpanel-Bundles enthalten. Sie wird nicht mit separat verkauften Solarpanels oder anderen Produkten geliefert.

Halterung & L-förmige Halterung:

Sie haben zwei Möglichkeiten zur Installation des Solarpanels mit einer Halterung.

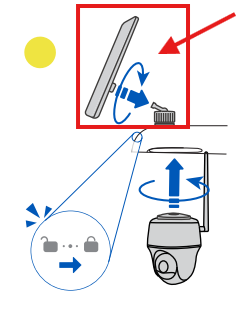

Option 1. Installation des Solarpanels integriert mit der Kamera

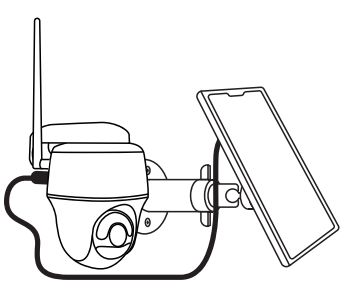

Montieren Sie das Solarpanel direkt oben auf der Kamera. Achten Sie darauf, dass das Panel bei der Installation nicht die Sicht der Kamera blockiert.

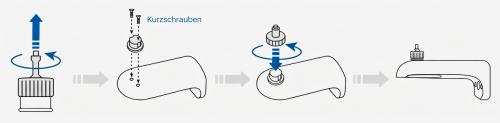

Schritt 1. Lösen Sie das Kugelgelenk, befestigen Sie die Halterung mit zwei kurzen Schrauben an der L-förmigen Halterung der Kamera und ziehen Sie dann das Kugelgelenk wieder fest.

Schritt 2. Richten Sie die Schraube des Kugelgelenks an der Halterung mit dem Loch am Panel aus und drehen Sie das Solarpanel fest. Lösen Sie die Mutter gegen den Uhrzeigersinn, um den Winkel des Solarpanels für maximale Sonneneinstrahlung anzupassen. Ziehen Sie die Mutter im Uhrzeigersinn fest, um das Panel zu sichern.

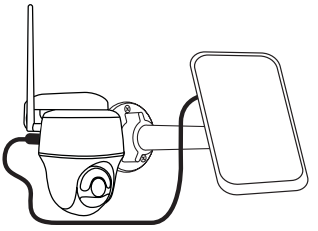

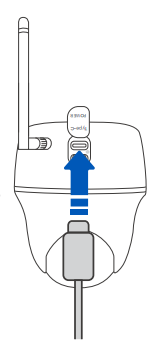

Schritt 3. Verbinden Sie das Solarpanel mit dem Kabel mit der Kamera. Stellen Sie sicher, dass der USB-C-Stecker vollständig eingesteckt ist, um eine wetterfeste Abdichtung zu gewährleisten.

Schritt 4. Richten Sie die dreieckige Markierung an der Kamera mit der Entriegelungsmarkierung an der L-förmigen Halterung aus. Drehen Sie dann die Kamera gegen den Uhrzeigersinn. Wenn Sie ein Klicken hören, ist die Kamera sicher befestigt.

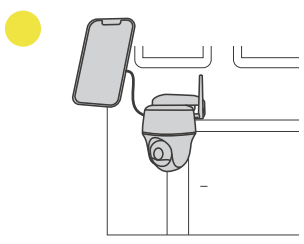

Option 2. Installation des Solarpanels getrennt von der Kamera

Installieren Sie das Solarpanel an einem Ort mit der längsten und direktesten Sonneneinstrahlung, um eine optimale Sonnenabsorption und Energieumwandlung zu gewährleisten.

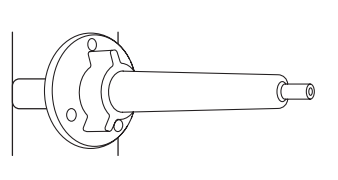

Schritt 1. Lösen Sie zuerst das Kugelgelenk. Bohren Sie mit einer elektrischen Bohrmaschine zwei Löcher in die Wand, befestigen Sie die Halterung mit zwei langen Schrauben und ziehen Sie dann das Kugelgelenk fest.

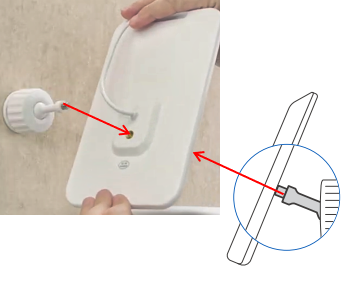

Schritt 2. Richten Sie die Schraube des Kugelgelenks an der Halterung mit dem Loch am Panel aus und drehen Sie das Solarpanel fest.

Schritt 3. Verbinden Sie das Solarpanel mit dem Kabel mit der Kamera. Stellen Sie sicher, dass der USB-C-Stecker vollständig eingesteckt ist, um eine wetterfeste Abdichtung zu gewährleisten.

Schritt 4. Lösen Sie die Mutter gegen den Uhrzeigersinn, um den Winkel des Solarpanels für maximale Sonneneinstrahlung anzupassen. Ziehen Sie die Mutter im Uhrzeigersinn fest, um das Panel zu sichern.
Installation des Reolink Solarpanels 3 (12W)

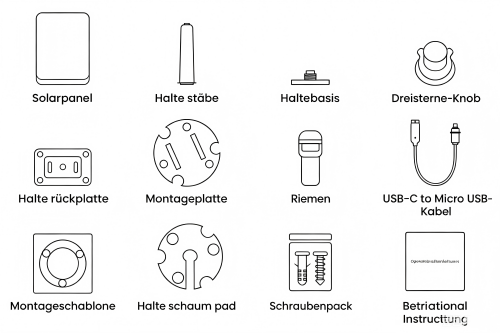

Benötigte Werkzeuge & Zubehör

Werkzeuge: Ein Schraubendreher und eine elektrische Bohrmaschine (ausgenommen Methode 2: Verwendung eines Gurtes)

Zubehör:

HINWEIS: Das USB-C-auf-Micro-USB-Kabel ist nur im separat verkauften Solarpanel enthalten.

Installationsmethoden und -schritte

Es gibt 3 Methoden zur Installation des Solarpanels. Wählen Sie eine Installationsmethode basierend auf Ihrem Montageszenario:
- Methode 1: Verwendung von Schrauben & Methode 2: Verwendung eines Gurtes
- Methode 3: Verwendung einer Halterung
Methode 1: Verwendung von Schrauben & Methode 2: Verwendung eines Gurtes

Schritt 1. Montieren Sie die Halterung

Überprüfen Sie, ob Ihr Paket eine vormontierte Halterung enthält. Falls ja, überspringen Sie diesen Schritt. Andernfalls folgen Sie den untenstehenden Anweisungen zur Montage der Halterung.

Vormontierte Halterung :

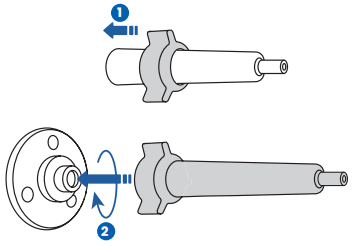

Schritt 1-1. Fädeln Sie den Tri-Stern-Knopf von der schmaleren Seite durch die Stange, richten Sie das untere Loch mit dem Flansch der Basis aus und sichern Sie es, indem Sie den Tri-Stern-Knopf festziehen.

Schritt 1-2. Richten Sie das mittlere Loch der Rückplatte mit der Gewindebuchse des Kugelgelenks der Stange aus, Rückplatte mit konkaver Seite nach oben, und setzen Sie eine Schraube ein und ziehen Sie sie fest.

Schritt 2. Befestigen Sie die Halterung
- Methode 1: Verwendung von Schrauben

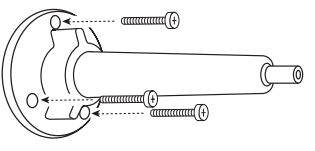

  Befestigen Sie die Halterung mit den mitgelieferten langen Schrauben entsprechend der Montageschablone. Bei harten Wänden setzen Sie vor der Verwendung der Schrauben Dübel ein.

  HINWEIS: Legen Sie die Schaumstoffunterlage an den unteren Teil der Halterung, um Insekten und Schmutz fernzuhalten.
- Methode 2: Verwendung eines Gurtes

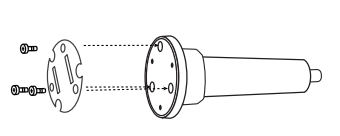

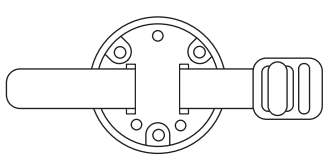

  Schritt 2-1. Fädeln Sie den Gurt durch die Montageplatte.

  Schritt 2-2. Befestigen Sie den Gurt mit der Montageplatte und sichern Sie die Montageplatte mit Schrauben.

  Schritt 2-3. Befestigen Sie die Halterung am Baum und ziehen Sie den Gurt fest.
Schritt 3. Befestigen Sie das Solarpanel

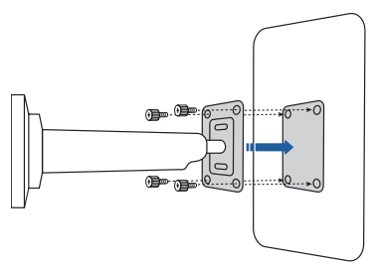

Schritt 3-1. Richten Sie die hinteren Löcher des Solarpanels mit denen der Rückplatte aus und setzen Sie die Kopfkappenschrauben ein, um einen festen Sitz zu gewährleisten.

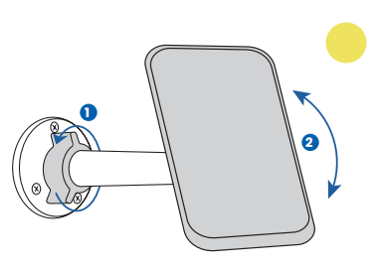

Schritt 3-2. Lösen Sie den Tri-Stern-Knopf an der Halterung, stellen Sie den Winkel des Solarpanels so ein, dass es optimales Sonnenlicht erhält, und ziehen Sie den Knopf dann wieder fest, um das Panel zu sichern.

Schritt 4. Verbinden Sie die Kamera

Verbinden Sie das Solarpanel mit dem Kabel mit der Kamera. Stellen Sie sicher, dass der Micro-USB-/USB-C-Stecker vollständig eingesteckt ist, um eine wetterfeste Abdichtung zu gewährleisten.

(HINWEIS: Wenn der Ladeanschluss der Kamera und der Anschluss des Solarpanels unterschiedlich sind, verwenden Sie ein USB-C-auf-Micro-USB-Kabel, um das Solarpanel mit der Kamera zu verbinden.)

Methode 3: Verwendung einer Halterung

HINWEIS: Diese Methode gilt nur für Argus PT Series und Go PT Series Kameras mit Auto-Tracking Unterstützung. Diese Halterung ist nur bei diesen Kameras mit Auto-Tracking und deren Solarpanel-Bundles enthalten. Sie wird nicht mit separat verkauften Solarpanels oder anderen Produkten geliefert.

Halterung:

Installieren Sie das Solarpanel an einem Ort mit der längsten und direktesten Sonneneinstrahlung, um eine optimale Sonnenabsorption und Energieumwandlung zu gewährleisten.

Schritt 1. Lösen Sie zuerst das Kugelgelenk. Bohren Sie mit einer elektrischen Bohrmaschine zwei Löcher in die Wand, befestigen Sie die Halterung mit zwei langen Schrauben und ziehen Sie dann das Kugelgelenk fest.

Schritt 2. Richten Sie die Schraube des Kugelgelenks an der Halterung mit dem Loch am Panel aus und drehen Sie das Solarpanel fest.

Schritt 3. Verbinden Sie das Solarpanel mit dem Kabel mit der Kamera. Stellen Sie sicher, dass der USB-C-Stecker vollständig eingesteckt ist, um eine wetterfeste Abdichtung zu gewährleisten.

Schritt 4. Lösen Sie die Mutter gegen den Uhrzeigersinn, um den Winkel des Solarpanels für maximale Sonneneinstrahlung anzupassen. Ziehen Sie die Mutter im Uhrzeigersinn fest, um das Panel zu sichern.
Wichtige Hinweise zur Verwendung des Solarpanels
- Stellen Sie sicher, dass das Solarpanel nicht blockiert wird. Die Energieerzeugungseffizienz sinkt drastisch, selbst wenn nur ein kleiner Teil des Solarpanels verdeckt ist.
- Bitte installieren Sie das Solarpanel nicht vollständig horizontal. Andernfalls kann Ihr Solarpanel leicht Staub und andere Ablagerungen ansammeln. Es wird empfohlen, das Solarpanel schräg zu installieren, um das meiste direkte Sonnenlicht zu erhalten.
- Reinigen Sie das Solarpanel regelmäßig, um Staub oder Schmutz zu entfernen.
- Bitte laden Sie die Batterien bei Temperaturen zwischen 0°C und 45°C (32-113°F) auf. Das Solarpanel lädt die Kamera nicht bei Temperaturen unter 0°C (32°F).
- Wenn Sie ein Verlängerungskabel anschließen möchten, verbinden Sie bitte die Kamera mit dem Solarpanel für eine ordnungsgemäße Aufladung.
