Reolink RLA-BKC1 Eck-Montagehalterung: Installationsanleitung und Kompatibilität

Die Reolink RLA-BKC1 Eck-Montagehalterung ermöglicht eine einfache Platzierung von Kameras in Ecken, bietet optimale Winkel und eine einfache Installation in beengten Räumen. Diese Anleitung enthält Installationsanweisungen und eine Kompatibilitätsliste für Ihre Reolink-Kamera.

Inhaltsverzeichnis

1. Überblick über Reolink RLA-BKC1

2. Kompatibilitätsliste für Reolink RLA-BKC1

3. So installieren Sie eine Reolink Sicherheitskamera-Eckhalterung

1. Überblick über Reolink RLA-BKC1

Die Reolink RLA-BKC1 Halterung bietet eine verbesserte Installationsflexibilität, indem sie die Eckmontage ermöglicht und so eine bessere Abdeckung in Ecken bietet, die sonst schwer zugänglich wären. Ihre robuste Konstruktion gewährleistet eine zuverlässige Leistung sowohl für den Innen- als auch den Außenbereich.

• Erhöhte Installationsflexibilität: In der Regel werden Kameras an flachen Wänden oder zugänglichen Oberflächen installiert. Die RLA-BKC1 löst dieses Problem, indem sie die Eckmontage ermöglicht und einen 90-Grad-Winkel für eine bessere Abdeckung in beengten Bereichen oder an Stellen bietet, an denen flache Oberflächen und andere Montageoptionen nicht verfügbar sind.
• Erweiterte Überwachungsabdeckung: Die Eckmontage bietet oft ein weiteres Sichtfeld für eine umfassendere Abdeckung. Die RLA-BKC1 ermöglicht die Nutzung ungenutzter Eckbereiche und erfasst mit einer einzigen Kamera mehr Fläche.
• Langlebige Konstruktion: Hergestellt aus hochwertigen Materialien, widersteht diese Halterung verschiedenen Umweltbedingungen und ist somit eine ausgezeichnete Wahl für Innen- und Außeninstallationen.

2. Kompatibilitätsliste für Reolink RLA-BKC1

Die RLA-BKC1 Eck-Montagehalterung funktioniert nahtlos mit einer Vielzahl von Reolink-Kameras. Diese Eckhalterung ist in zwei Versionen erhältlich:

• RLA-BKC1
• RLA-BKC1 V2.0

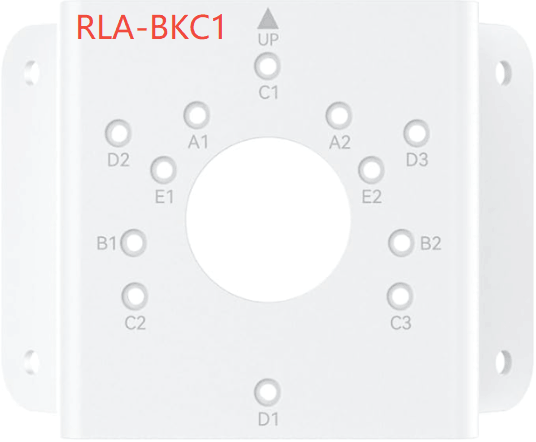

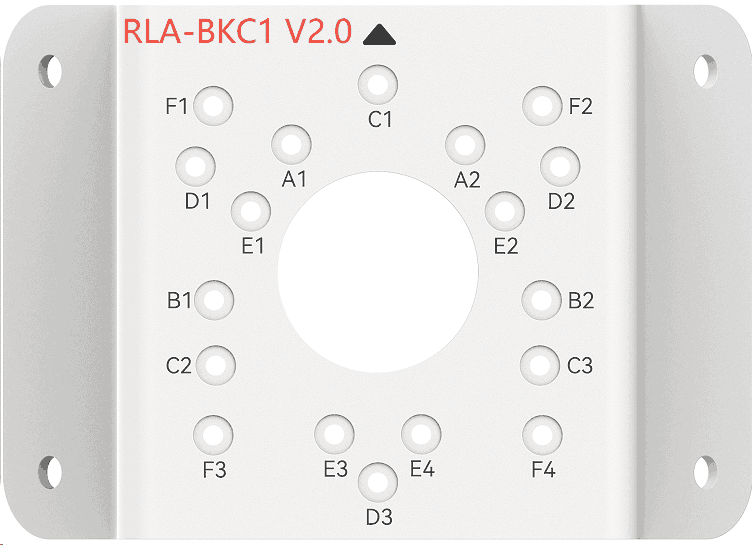

RLA-BKC1 V2.0 ist eine verbesserte Version der RLA-BKC1. Sie enthält zusätzliche Montagelöcher (Muster), die die Unterstützung weiterer Kameramodelle ermöglichen, wie im folgenden Vergleich dargestellt.

Daher gilt:

• Einige Kameras sind mit sowohl RLA-BKC1 als auch RLA-BKC1 V2.0 kompatibel.
• Einige Kameras sind nur mit RLA-BKC1 V2.0 kompatibel, da sie die zusätzlichen Montagebohrungen der verbesserten Version benötigen.

Um eine korrekte Installation zu gewährleisten, überprüfen Sie bitte die untenstehende Kompatibilitätstabelle und identifizieren Sie das von Ihrer Kamera verwendete Montage-Muster.

Hinweis:

• Wenn Ihr Kameramodell beide Versionen unterstützt, kann jede Halterung verwendet werden. Ist Ihr Kameramodell in der Tabelle als "Nur V2.0" gekennzeichnet, müssen Sie RLA-BKC1 V2.0 verwenden.

• Wenn Ihre Kamera nicht aufgeführt ist, können Sie stattdessen die Kompatibilität mit der RLA-BKC2 Eck-Montagehalterung prüfen.

3. So installieren Sie eine Reolink Sicherheitskamera-Eckhalterung

Die Reolink RLA-BKC1 Eck-Montagehalterung ist einfach zu installieren. Befolgen Sie die folgenden Schritte, um optimale Ergebnisse zu erzielen:

Was Sie benötigen

• RLA-BKC1 Eck-Montagehalterung
• Eine kompatible Reolink-Kamera
• Bohrmaschine und Bohrer (nicht enthalten)
• Schrauben und Dübel (mit der Halterung geliefert)
• Schraubendreher (nicht enthalten)

Installationsschritte

1. Wählen Sie die richtige Ecke

Wählen Sie die Wand-Ecke für die Kamerainstallation aus und stellen Sie sicher, dass die Wand das kombinierte Gewicht von Halterung und Kamera tragen kann.

2. Markieren und Bohren der Löcher

Halten Sie die Eckhalterung mit der Markierung „▲UP“ nach oben gegen die Ecke, markieren Sie die Bohrpunkte mit einem Bleistift und bohren Sie die Löcher. Für bessere Stabilität, insbesondere auf weicheren Oberflächen wie Gipskarton, verwenden Sie die mitgelieferten Dübel.

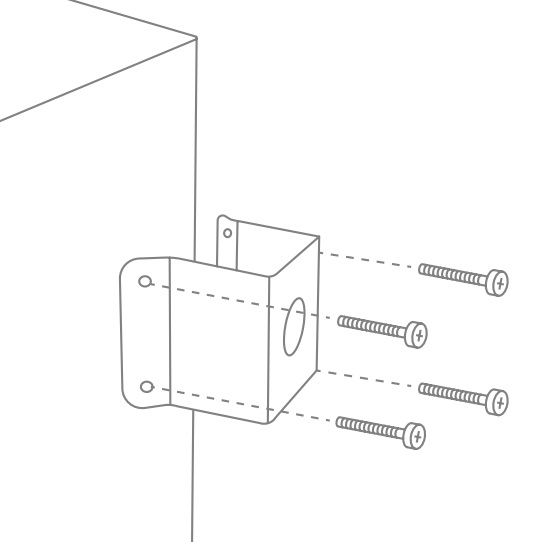

3. Befestigen Sie die Halterung

Richten Sie die Halterung an den gebohrten Löchern aus und setzen Sie die Schrauben ein. Ziehen Sie sie mit einem Schraubendreher fest, um die Halterung sicher zu befestigen.

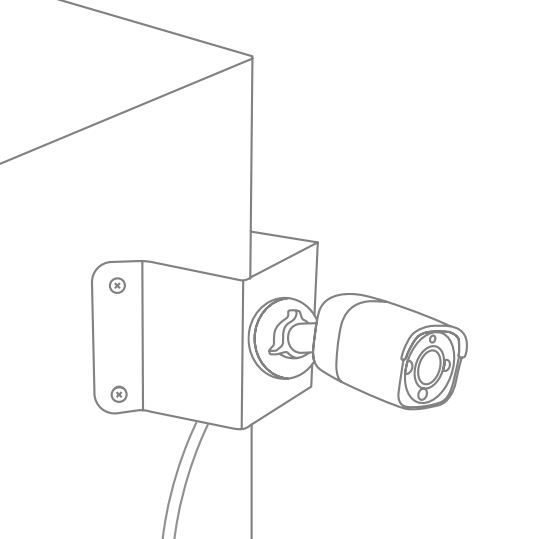

4. Montieren Sie die Kamera

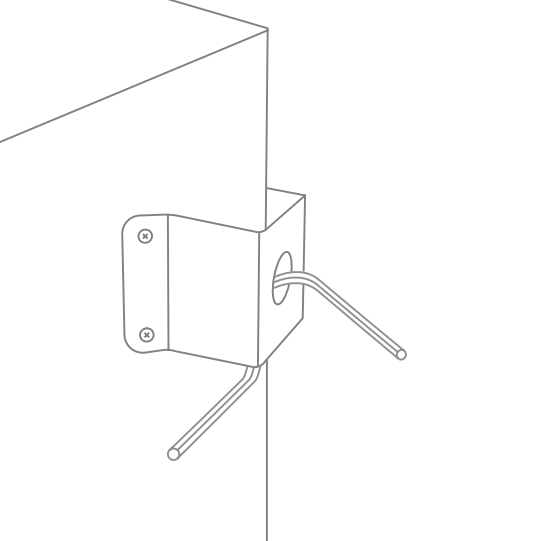

Wenn die Kamera ein Anschlusskabel hat, führen Sie dieses durch das vorgebohrte Loch.

Schrauben Sie dann die Kamera fest an die Halterung.

Fertig! Passen Sie den Kamerawinkel für die beste Abdeckung an.

Unterschiede bei der Installation verschiedener Reolink Kameramodelle (Muster A/B/E/F)

Bei verschiedenen Reolink Kameramodellen können die Montageanforderungen leicht variieren. Das Verständnis dieser Unterschiede gewährleistet eine sichere und optimale Einrichtung. Nachfolgend sind die wichtigsten Unterschiede bei verschiedenen Reolink Kameramodellen aufgeführt.

• Duo Serie

  1. Befestigen Sie zuerst die Kamerahalterung:

  Befestigen Sie die Kamerahalterung an der Unterseite der Kamera.

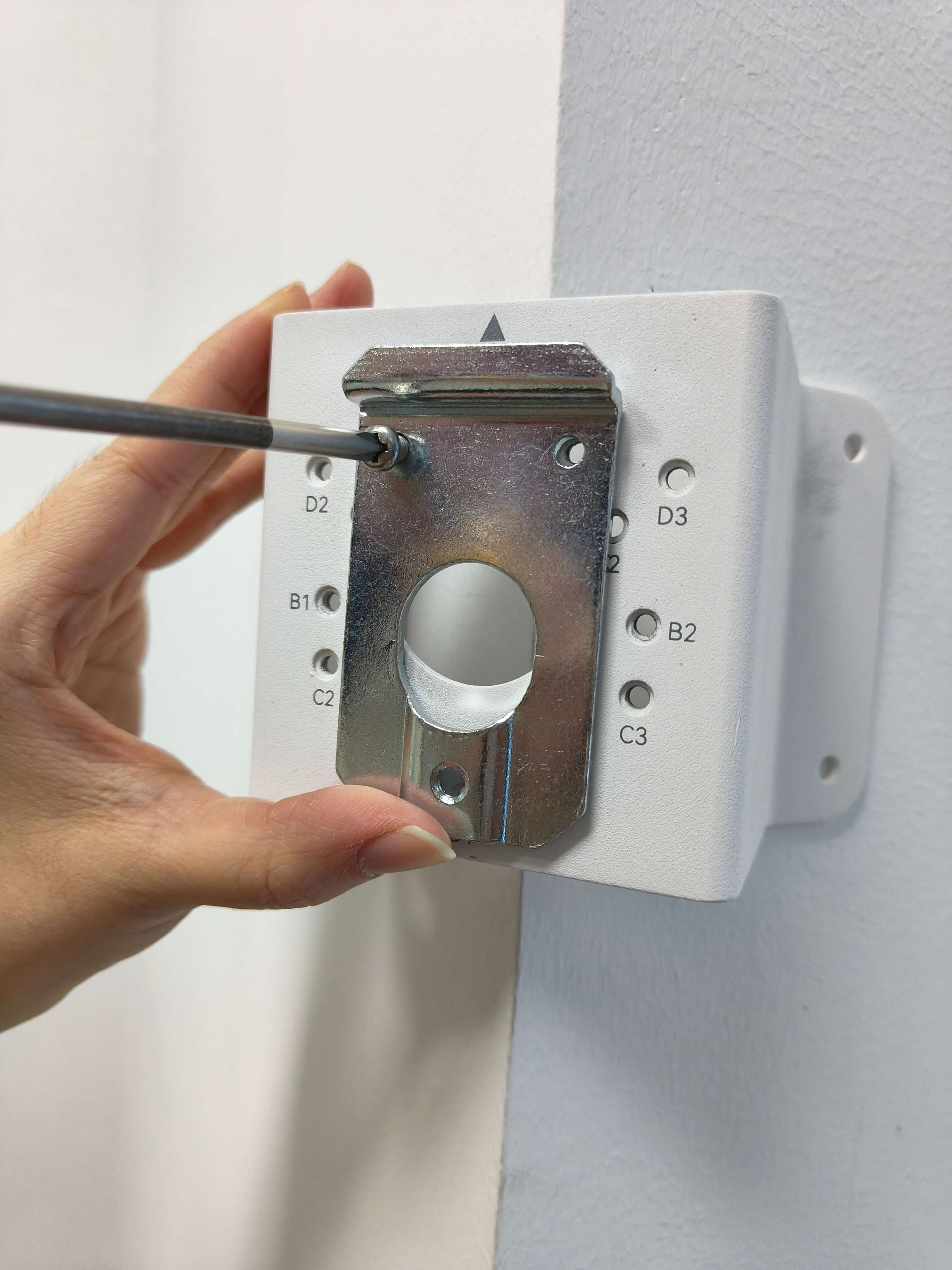

  2. Sichern Sie die Montageplatte:

  Richten Sie die Montageplatte der Kamera an Muster A aus und befestigen Sie sie mit Schrauben in den nebeneinanderliegenden Schraubenlöchern.



  3. Montieren Sie die Kamera:

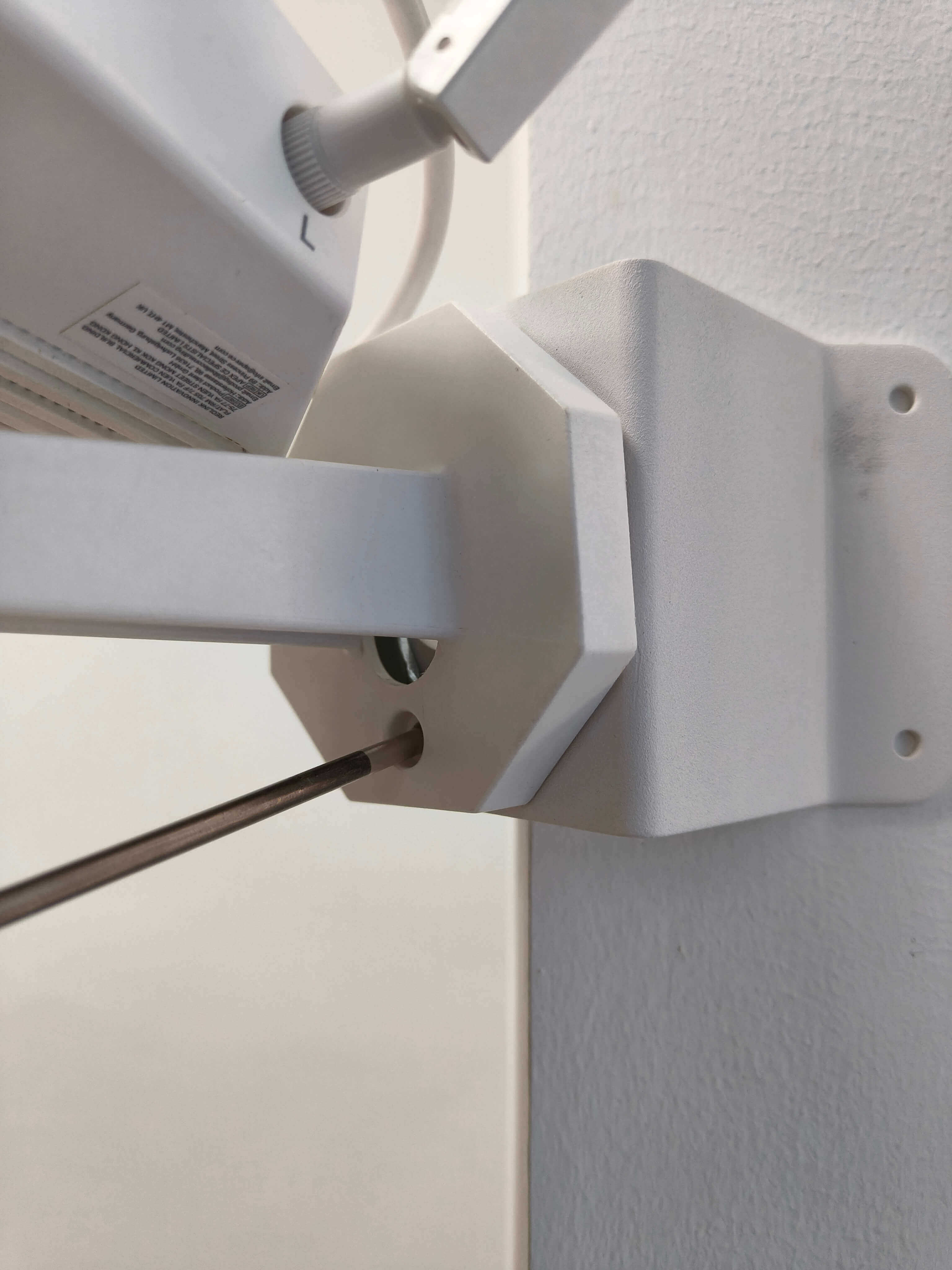

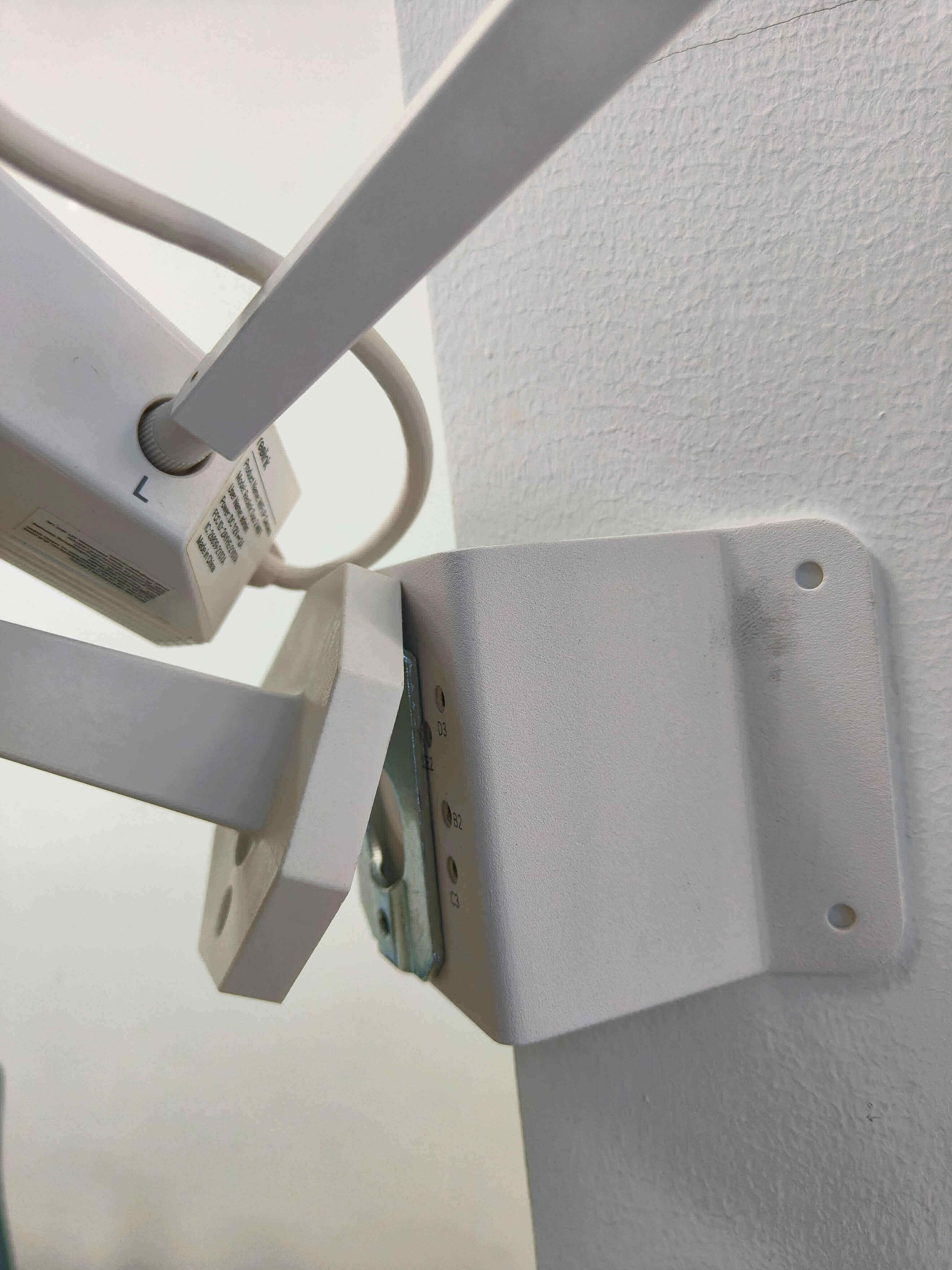

  Setzen Sie den hervorstehenden Teil der Montageplatte in die Nut an der Unterseite der Kamerahalterung ein und befestigen Sie dann die Kamera mit Schrauben an der Montageplatte.

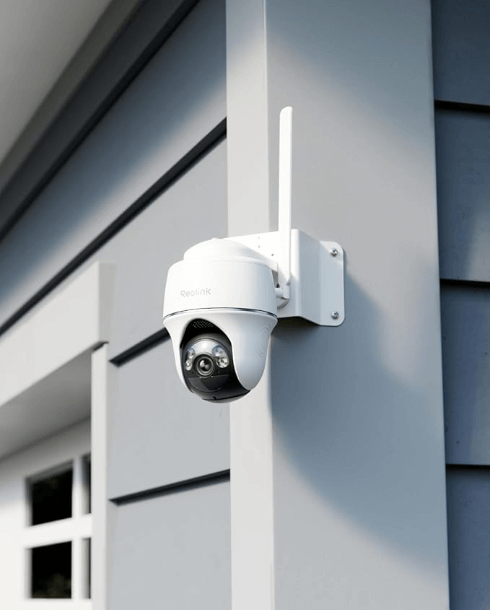

• E1 Outdoor Serie, Argus PT Serie und Go PT Serie

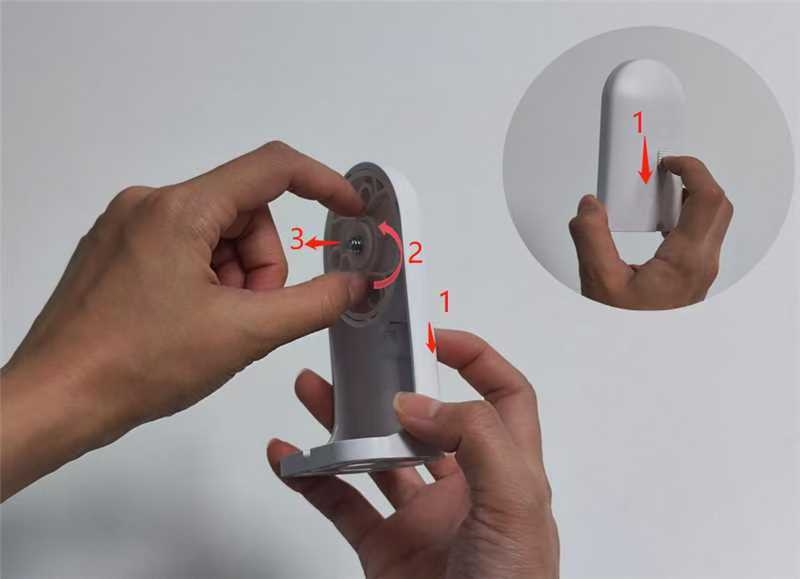

  1. Entfernen Sie die Montageplatte:

  Ziehen Sie den Knopf an der Halterung nach unten und drehen Sie gleichzeitig die Montageplatte gegen den Uhrzeigersinn, um sie zu entfernen.



  2. Befestigen Sie die Kamera an der Montageplatte:

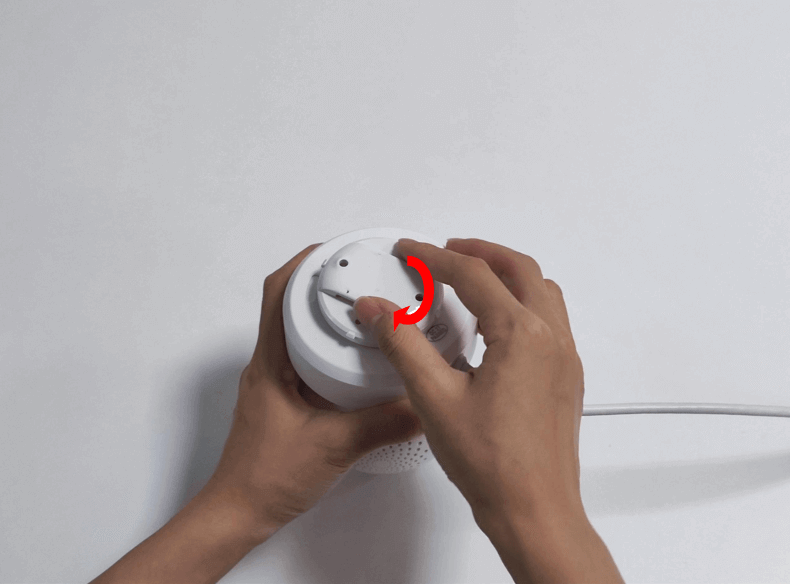

  Richten Sie den Stift auf der Montageplatte mit dem Gewindeloch an der Kamera aus und schrauben Sie die Platte im Uhrzeigersinn fest, um sie zu sichern.



  3. Montieren Sie die Halterung:

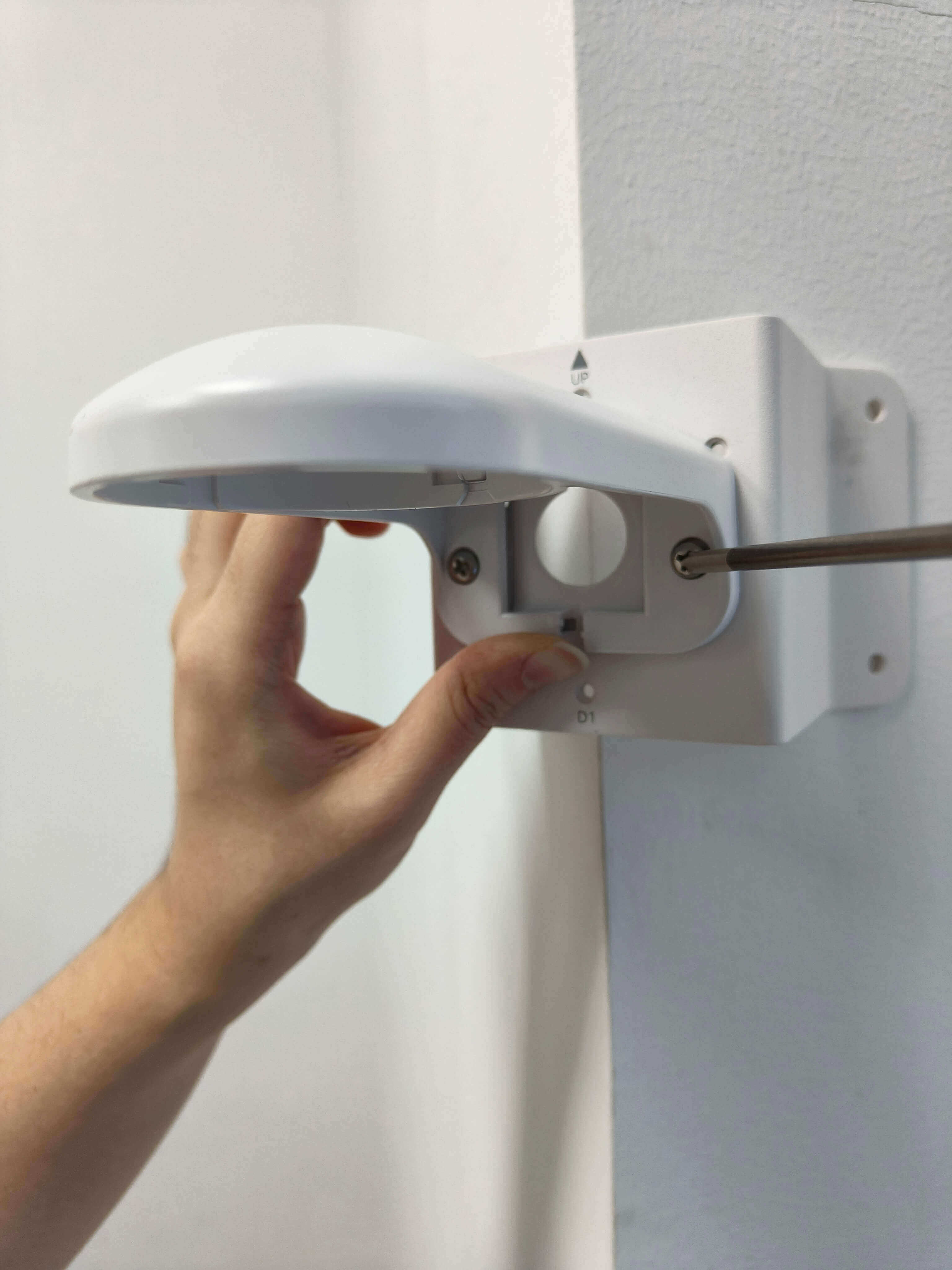

  Schrauben Sie die Kamerahalterung fest an die Eckhalterung.

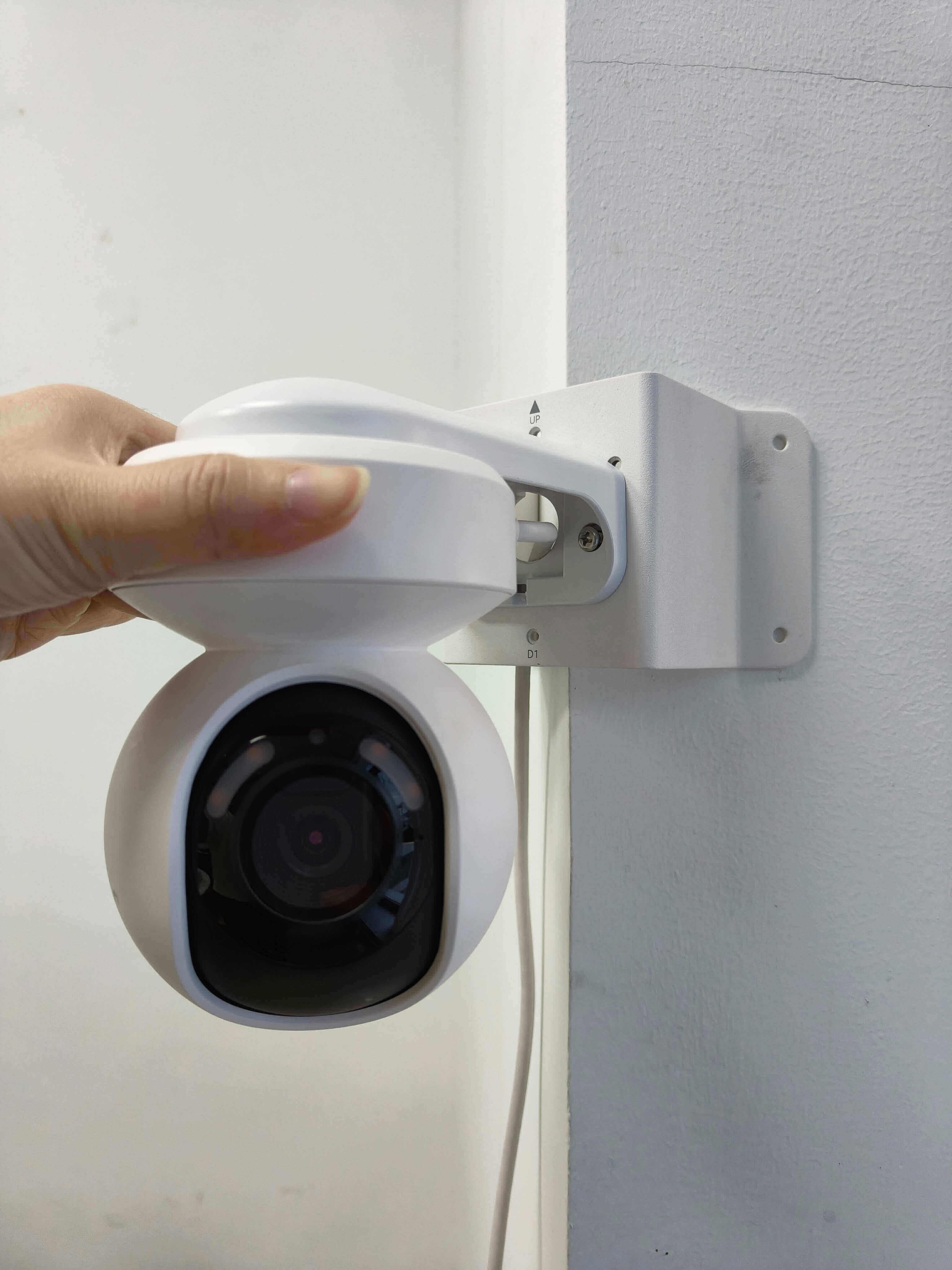

  4. Montieren Sie die Kamera:

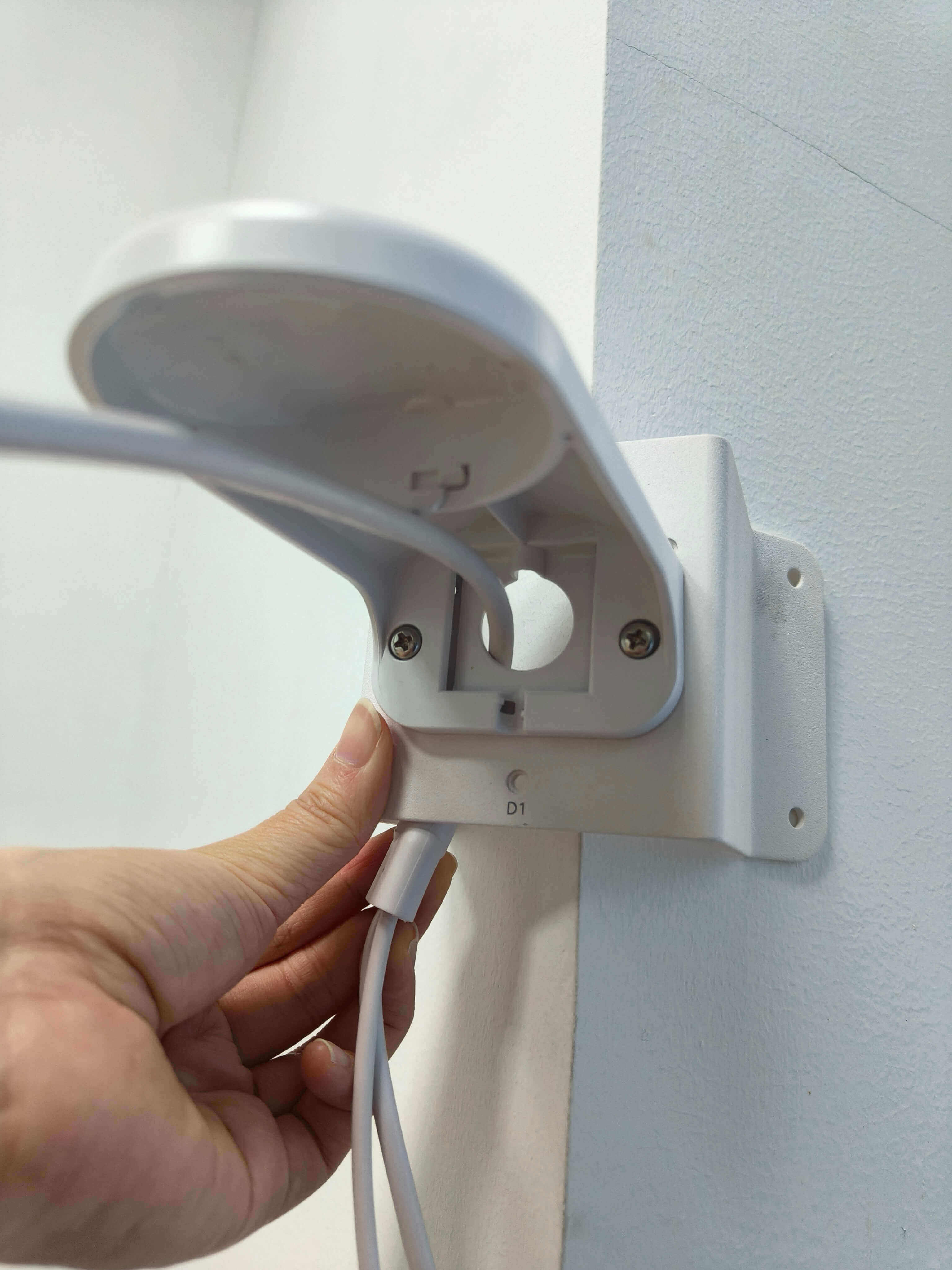

  Wenn die Kamera ein Anschlusskabel hat, führen Sie dieses durch das vorgebohrte Loch. Richten Sie die Halterung an der Montageplatte aus, drehen Sie die Kamerabasis gegen den Uhrzeigersinn, und Sie hören ein Klicken, das anzeigt, dass die Kamera sicher montiert ist.



• Go Ranger PT

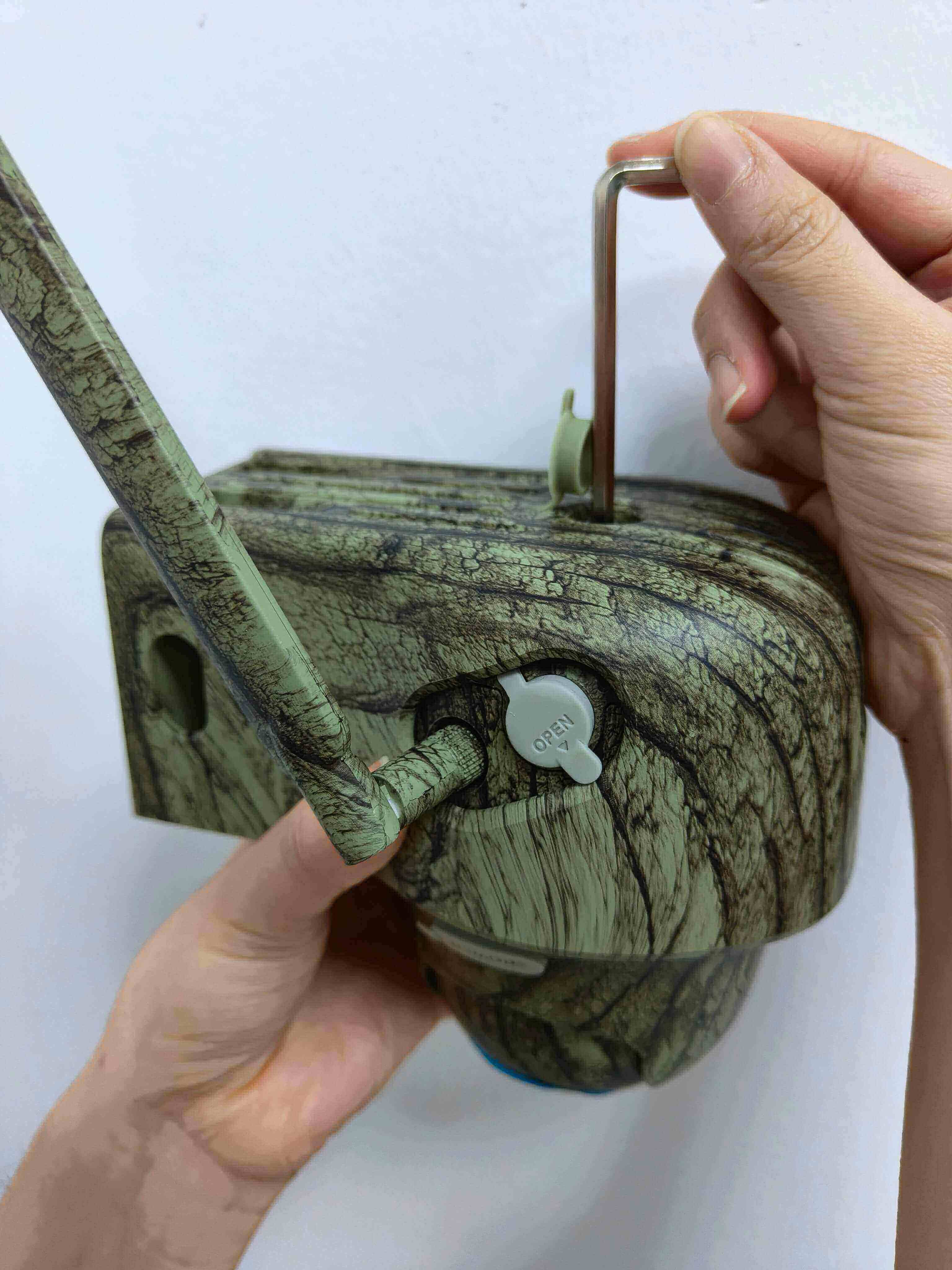

  1. Bereiten Sie die Kamera vor:

  Setzen Sie die Kamera in die Halterung ein, wobei das Loch mit dem Antennenstift und dem Ladeanschluss ausgerichtet sein muss, wie im Bild gezeigt.
  Öffnen Sie den Gummistopfen oben an der Halterung, sichern Sie die Kamera mit dem Inbusschlüssel und schließen Sie ihn fest. Installieren Sie dann die Antenne.

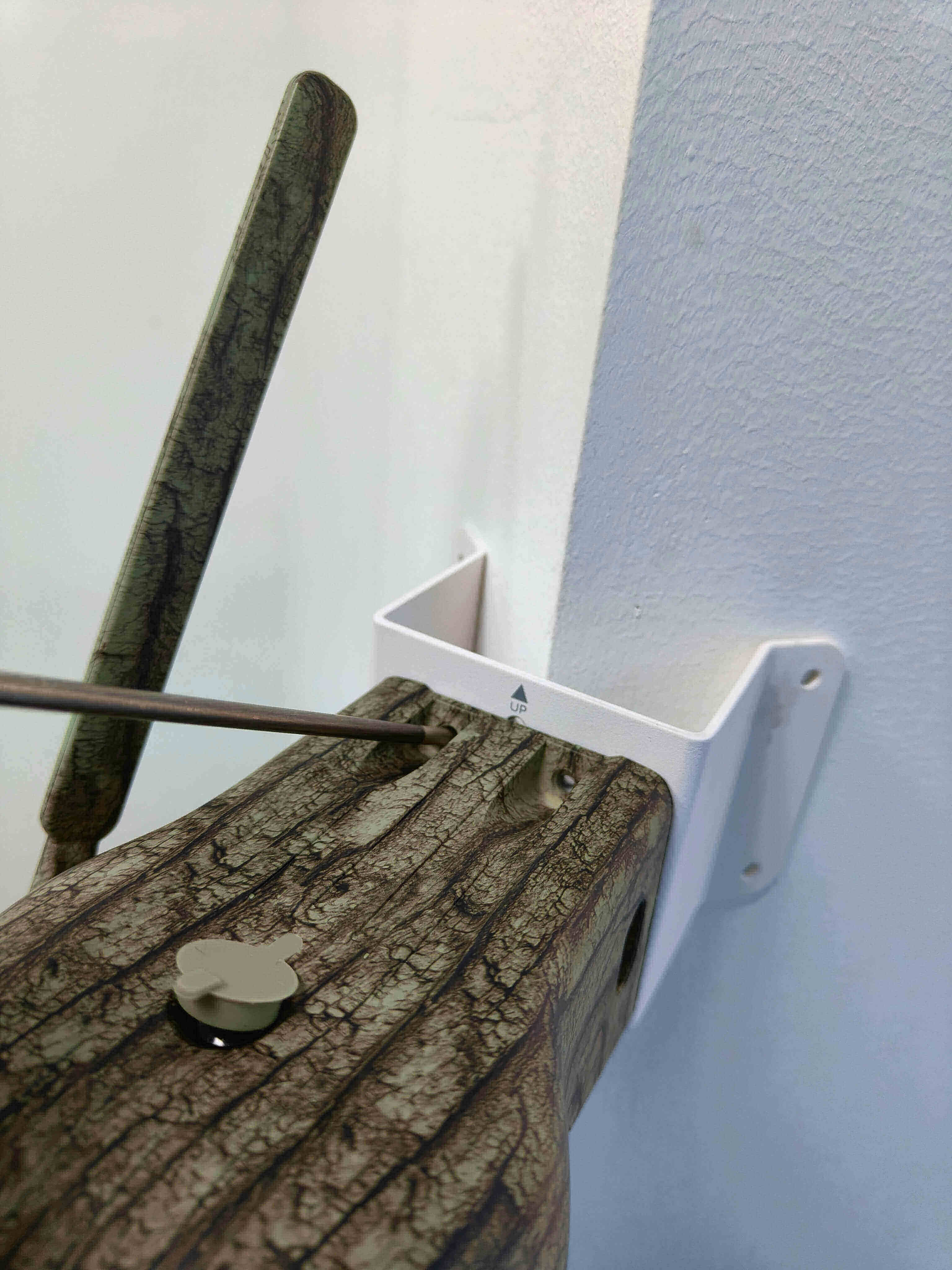

  2. Montieren Sie die Kamera:

  Befestigen Sie die Kamera mit den Schrauben an der Halterung.



• Argus Eco Serie und Argus 4 Serie

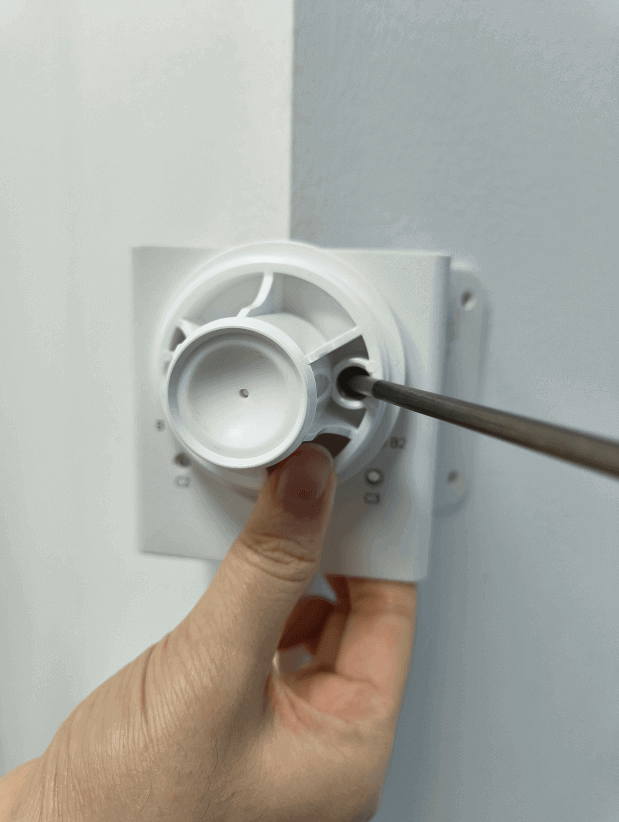

  1. Schrauben Sie die Basis der Kamerahalterung fest:

  Drehen Sie, um die Basis von der Halterung zu lösen, und schrauben Sie dann die Basis an die RLA-BKC1 Halterung.



  2. Montieren Sie die Kamera:

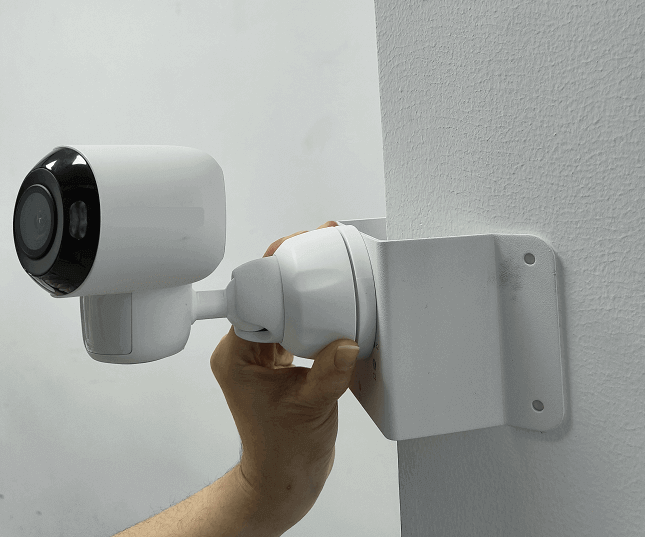

  Befestigen Sie die Kamerahalterung an der Basis und sichern Sie die Kamera, indem Sie den Halterungsteil im Uhrzeigersinn drehen, wie in der Abbildung gezeigt.



• OMVI 3i Serie

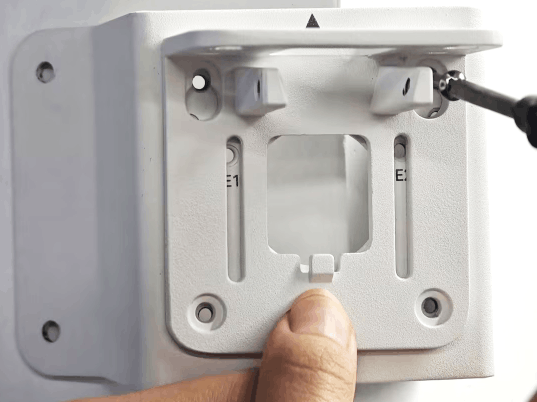

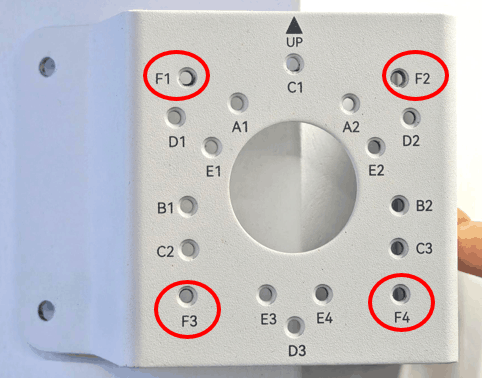

  Suchen Sie die vier Muster-F-Löcher an der Eckhalterung RLA-BKC1 V2.0. Stellen Sie sicher, dass die Montagehalterung korrekt mit den Muster-F-Löchern ausgerichtet ist (siehe Abbildung unten für die richtige Orientierung), und befestigen Sie sie dann mit vier Schrauben an der Eckhalterung.


Mit einfacher Installation und robustem Design hält die RLA-BKC1 Ihre Kamera sicher und optimal positioniert für die besten Überwachungswinkel. Ob in beengten Räumen installiert oder zur Optimierung der Grundstücksabdeckung, diese Eckhalterung ist ideal für all Ihre Anforderungen.

Bei Fragen oder weiterem Support zur RLA-BKC1 Eck-Montagehalterung wenden Sie sich bitte an Reolink Support.
