Die Reolink Video Doorbell (Akku) bietet eine vielseitige Lösung zur Verbesserung Ihrer Haussicherheit. Diese Anleitung konzentriert sich speziell darauf, wie Sie die Reolink Video Doorbell (Akku) mit bestehenden Klingeln verbinden, um eine nahtlose Integration und zuverlässige Leistung zu gewährleisten.
1. Anforderungen an die Stromversorgung
Bevor Sie die Reolink Türklingel mit einer bestehenden Klingel verdrahten, stellen Sie sicher, dass Ihr vorhandener Stromversorgungstransformator die folgenden Spezifikationen erfüllt:
- Spannung: 8 bis 24 VAC
- Frequenz: 50/60Hz
- VA: 5VA bis 40VA
Hinweis: Wenn Ihre Versorgungsspannung unter 8V AC oder über 24V AC liegt, wird empfohlen, den Transformator durch einen zu ersetzen, der diese Anforderungen erfüllt. Andernfalls funktioniert die Klingel möglicherweise nicht ordnungsgemäß.
Wenn das Gerät über eine mechanische oder digitale Klingel mit Strom versorgt wird, wird der Akku langsam geladen.
2. Verbinden der Reolink Video Doorbell (Akku) mit der verkabelten Klingel
Schritt 1: Entfernen Sie die vorhandene Türklingel
-

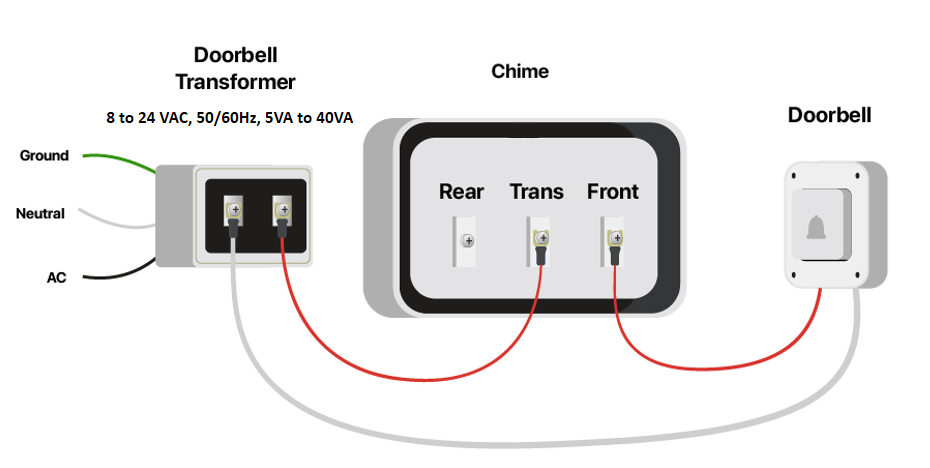

Verdrahtungsdiagramm des bestehenden verkabelten Klingelsystems
-

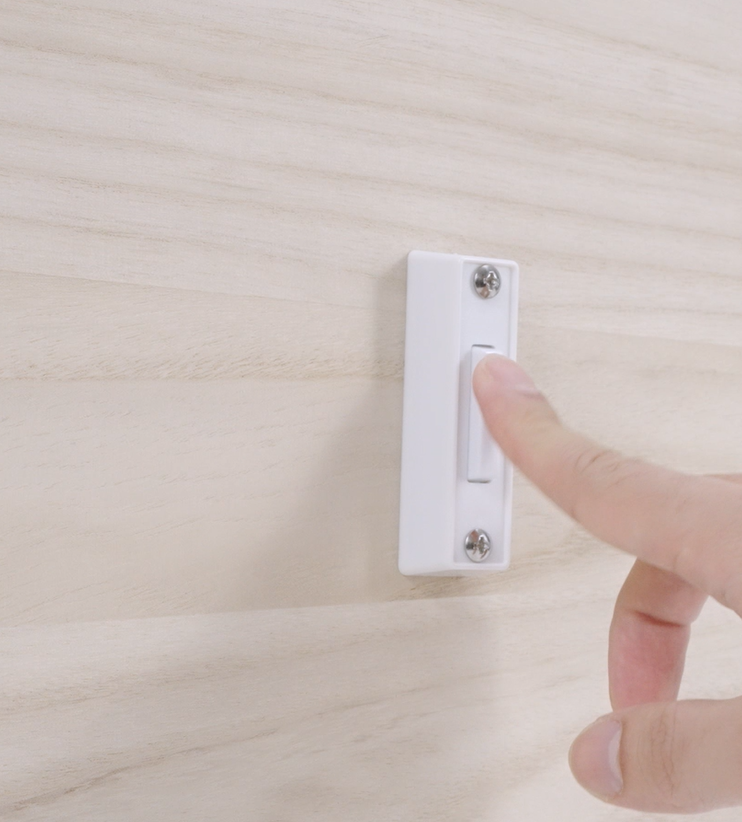

Bestätigen Sie die Funktionalität des Originalsystems: Wenn die Taste der alten Türklingel gedrückt wird, klingelt die Klingel.
-

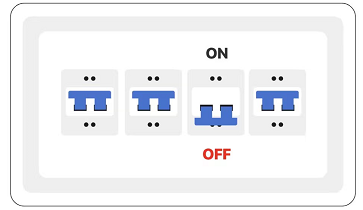

Strom abschalten: Sorgen Sie für Sicherheit während des Installationsvorgangs, indem Sie die Stromversorgung der Türklingel im Sicherungskasten ausschalten.
-

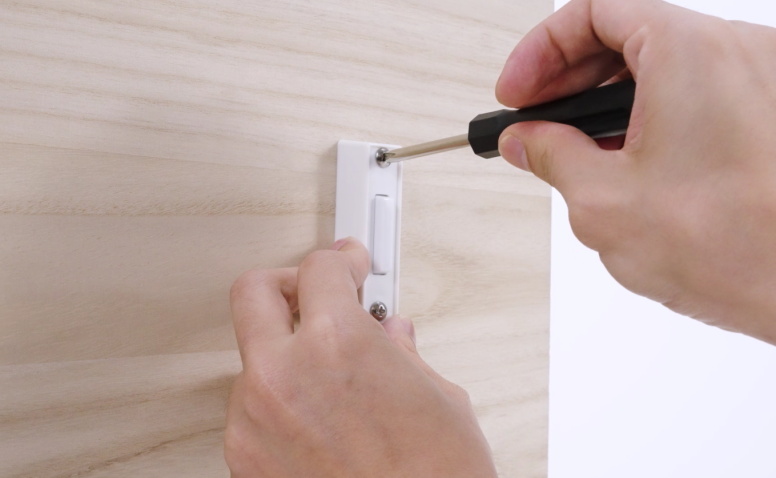

Türklingel entfernen: Entfernen Sie vorsichtig die vorhandene Türklingel von der Montagehalterung.
Schritt 2: Montage des Keils (optional für bessere Kameraansicht)
Montieren Sie den Keil, wenn der Besucher nicht im Zentrum des Kamerabildes erscheint. Andernfalls überspringen Sie diesen Schritt.
- Verwenden Sie einen Keil, wenn:
Der Besucher voraussichtlich nicht im Zentrum des Sichtfelds der Kamera steht, wenn er ankommt.

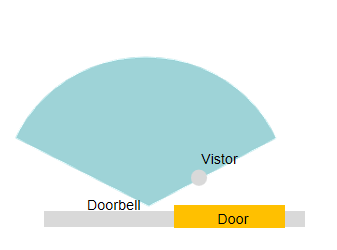

Optimierte Kameraansicht mit Keil:

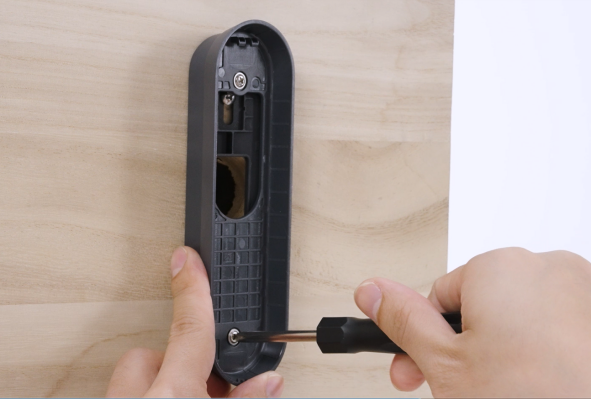

Installationsillustration des Keils:
- Ein Keil ist nicht notwendig, wenn:
Die Türklingel in einem Winkel installiert ist und der Besucher im Zentrum des Sichtfelds erscheint.

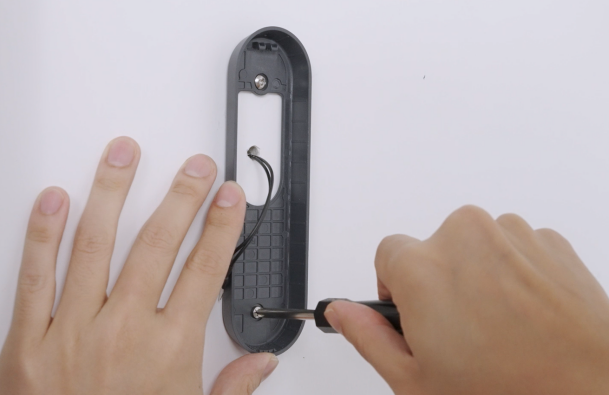

Installationsillustration ohne Keil:
Schritt 3: Installation der Reolink Video Doorbell (Akku)

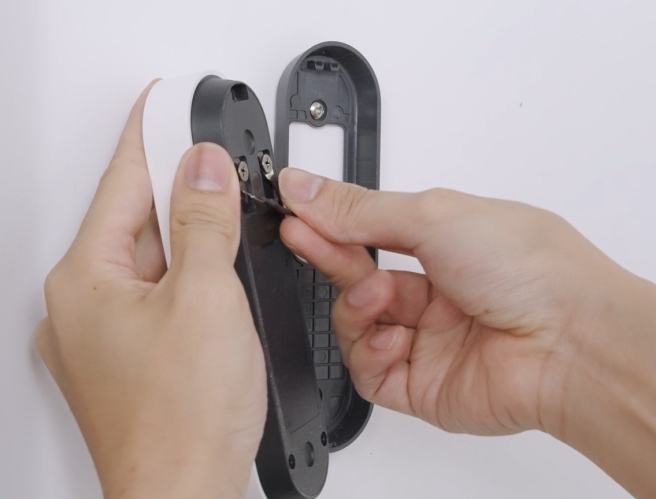

- Kabel anschließen: Integrieren Sie die Reolink Video Doorbell (Akku) in Ihr bestehendes Türklingel-Verdrahtungssystem.
Hinweis: Reolink stellt schwarze Jumper-Kabel und Verlängerungskabel zur Verfügung. Die roten Kabel in den Diagrammen dienen nur zur Veranschaulichung und geben keine Polarität an. Bitte befolgen Sie die Verdrahtungsanleitung sorgfältig. Die beiden Jumper-Kabel, die an die Schrauben auf der Rückseite der Video-Türklingel angeschlossen werden, haben keine bestimmte Anordnung. Solange die Anschlüsse korrekt hergestellt werden, spielt die Reihenfolge der Kabel keine Rolle. Achten Sie lediglich darauf, dass die Kabel für eine ordnungsgemäße Funktion fest an den Schrauben befestigt sind.
-

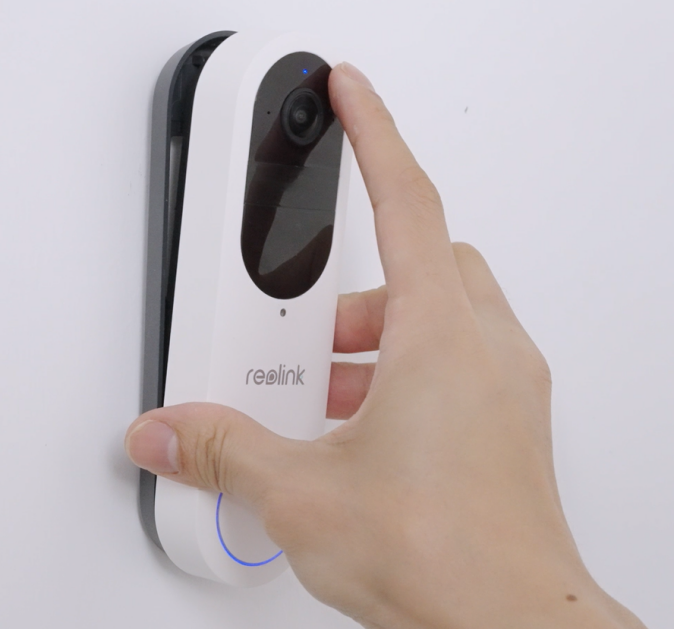

Türklingel montieren: Befestigen Sie die Reolink Video Doorbell (Akku) an der Montagehalterung.
-

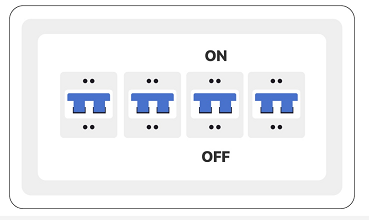

Strom wiederherstellen: Schalten Sie den Netzschalter im Sicherungskasten wieder ein.

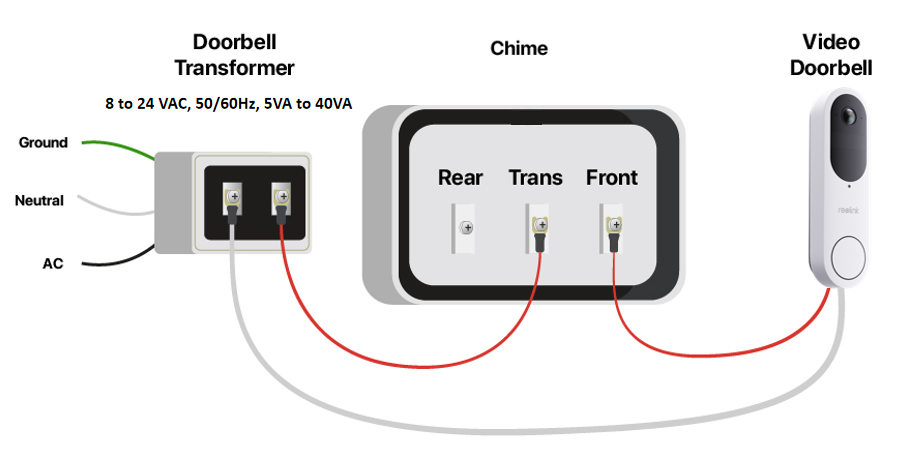

- Verdrahtungsdiagramm der Reolink Video Doorbell (Akku) nach Anschluss an die bestehende Klingel
Schritt 4: Koppeln in der Reolink App abschließen
- Öffnen Sie die Reolink App: Starten Sie die Reolink App auf Ihrem Smartphone.
-

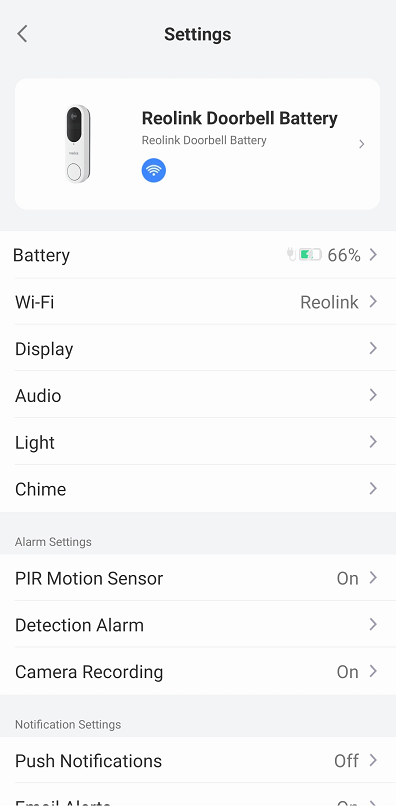

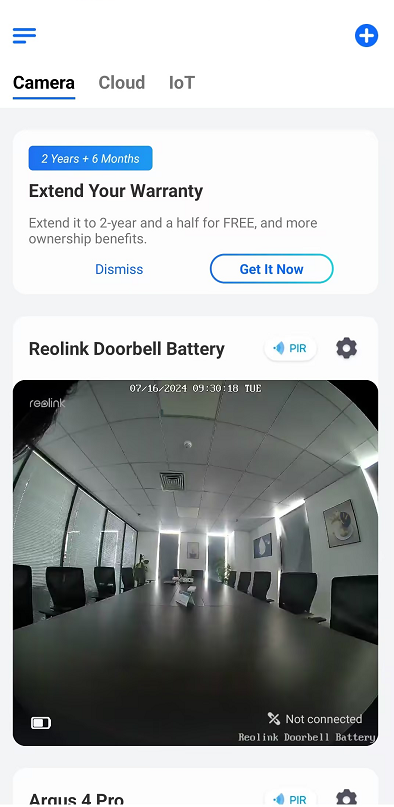

Navigieren Sie zu den Einstellungen: Tippen Sie auf das Einstellungen-Symbol der Kamera
.
-

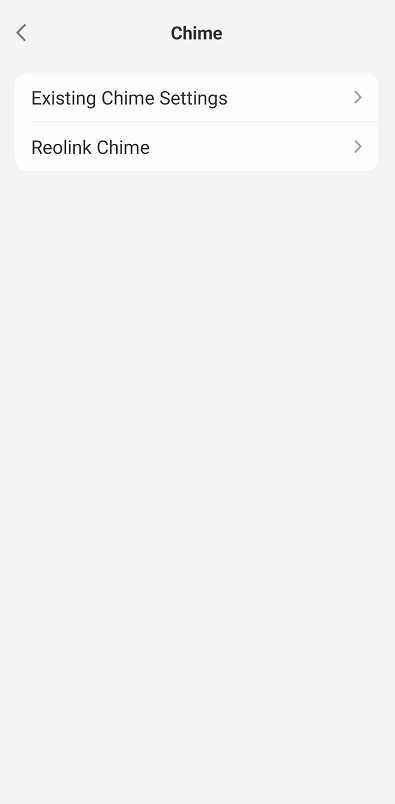

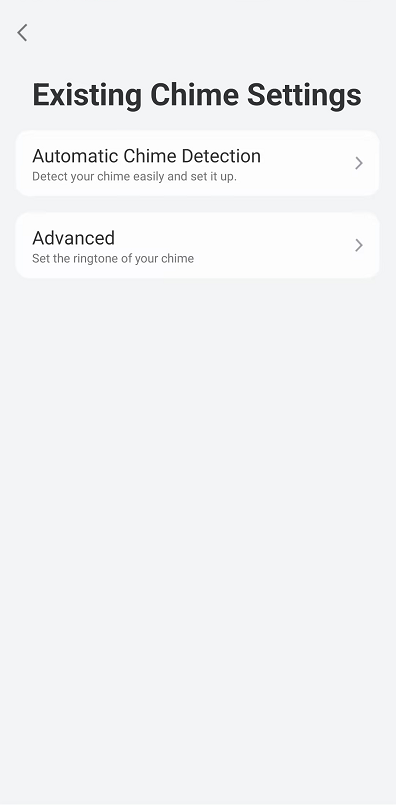

Klingeleinstellungen: Wählen Sie "Chime" und tippen Sie dann auf "Existing Chime Settings."
-
Automatische Klingelerkennung: Aktivieren Sie "Automatic Chime Detection". Folgen Sie den Anweisungen auf dem Bildschirm, um den Einrichtungsprozess abzuschließen.
Schritt 5: Funktionalität bestätigen

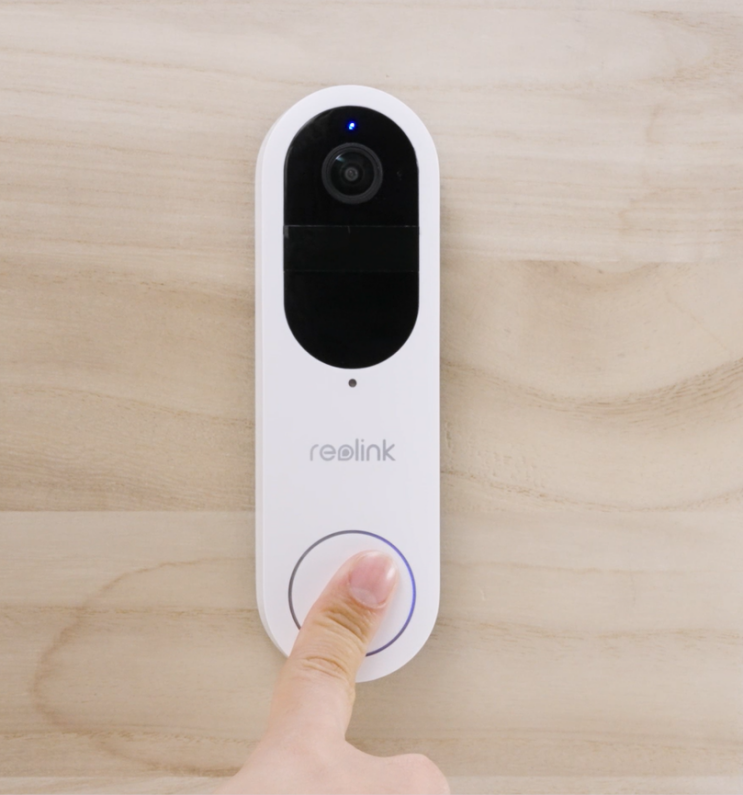

Türklingel testen: Drücken Sie die Türklingeltaste, um zu bestätigen, dass die Klingel wie erwartet läutet.
-
Fehlerbehebung: Falls die Klingel nicht normal läutet, gehen Sie in der App zu "Existing Chime Settings" > "Advanced" Einstellungen, um Fehler zu beheben und die Einstellungen entsprechend zu konfigurieren.
Wenn Sie diese Schritte befolgen, können Sie Ihre Reolink Video Doorbell (Akku) effektiv mit einer verkabelten Klingel integrieren und so sowohl Sicherheit als auch Komfort für Ihr Zuhause gewährleisten.
Wenn Sie auf Probleme stoßen oder weitere Unterstützung benötigen, wenden Sie sich gerne an unser Support-Team.
