Gilt für: RLC-823S1, P840, RLC-823S2, P850, RLC-823S1W, W840

Wandmontage

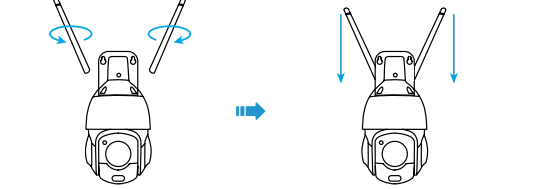

Schritt 1. Bei der RLC-823S1W installieren Sie die Antennen an der Kamera. Bei anderen Kameras überspringen Sie bitte diesen Schritt.

823S1 wall 1.png

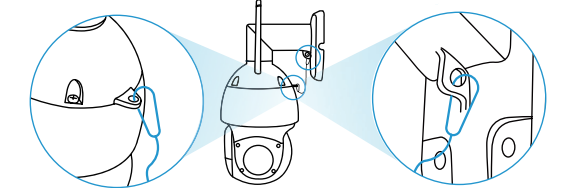

Schritt 2. Verbinden Sie den Drahtseilanker zwischen der Kamera und der Halterung.



823S1 wall 2.png

Schritt 3. Legen Sie die Montagevorlage an die gewünschte Position an der Wand und bohren Sie entsprechend Löcher.

823S1 wall 3.png

Schritt 4. Schrauben Sie zwei Schrauben in die oberen zwei Löcher und hängen Sie die Halterung daran ein.

823S1 wall 4.png

Schritt 5. Schrauben Sie zwei weitere Schrauben in die unteren zwei Löcher, um die Halterung zu sichern.

823S1 wall 5.png



Deckenmontage

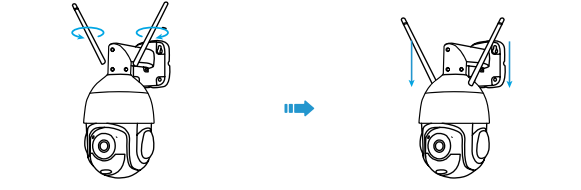

Schritt 1. Bei der RLC-823S1W installieren Sie die Antennen an der Kamera. Bei anderen Kameras überspringen Sie bitte diesen Schritt.

823S1 ceiling 1.png

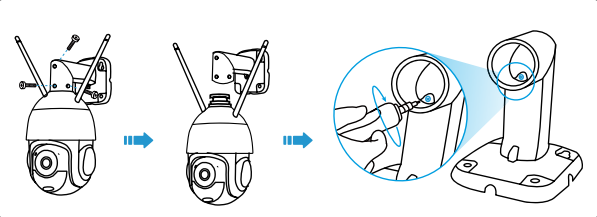

Schritt 2. Lösen Sie die Schrauben, um die Kamera von der Halterung zu trennen.

823S1 ceiling 2.png

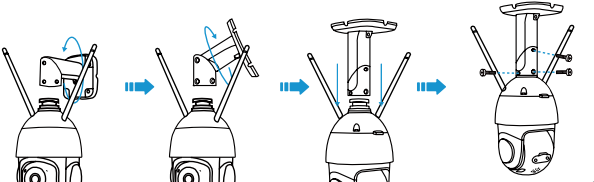

Schritt 3. Lösen Sie die zwei Schrauben an der Innen- und Außenseite der Halterung, und schwenken Sie sie so, dass sie senkrecht zur Decke steht. Ziehen Sie dann die Schrauben an der Halterung wieder fest.

823S1 ceiling 3.png

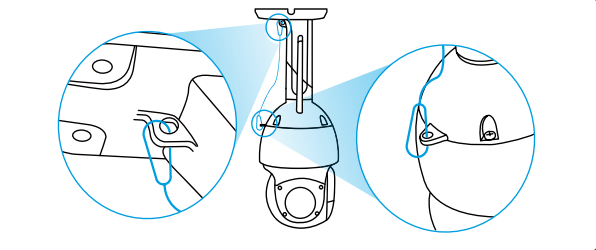

Schritt 4. Verbinden Sie den Drahtseilanker zwischen der Kamera und der Halterung.

823S1 ceiling 4.png

Schritt 5. Legen Sie die Montagevorlage an die gewünschte Position an der Decke und bohren Sie entsprechend Löcher, dann setzen Sie die Dübel ein.

823S1 ceiling 5.png

Schritt 6. Befestigen Sie die Halterungsbasis mit Schrauben an der Montagefläche.

823S1 ceiling 6.png
