RLA-PoECS1 bietet eine kostengünstige Lösung, indem es den Betrieb von zwei Kameras über ein einziges Ethernet-Kabel ermöglicht. In diesem Artikel geben wir eine detaillierte Einführung in den RLA-PoECS1.
Gilt für: Reolink PoE cameras (exclude RLC-823A, RLC-823A 16X, RLC-823S1, P840, RLC-823S2, P850, Duo Floodlight PoE, Floodlight PoE, Elite Pro Floodlight PoE) and Reolink NVRs with hardware version: RLN8-410 (N7MB01 / NVR_NNT3NA78P), RLN16-410 (N6MB01 / NVR_NNT4NA716P), RLN36, NVS36, NVS8, NVS16, NVS36, RP-PN8, RP-PN16.
Egal, ob Sie Ihr bestehendes Überwachungssystem erweitern möchten oder mehrere Kameras gleichzeitig gekauft haben und den Aufwand zusätzlicher Verkabelung vermeiden wollen, RLA-PoECS1 ist hier, um zu helfen.
RLA-PoECS1 besteht aus einem Kombinierer, einem Splitter und drei wasserdichten Abdeckungen. So funktioniert jede Komponente:
Kombinierer: Ausgestattet mit zwei RJ45-Steckern kann der Kombinierer die Daten und PoE-Stromversorgung von zwei Ports in ein Kabel zusammenführen. Beide RJ45-Stecker sollten in einen PoE-Switch oder einen Reolink NVR eingesteckt werden.
Splitter: Der Splitter verfügt über zwei RJ45-Buchsen, die die Übertragung von Daten und PoE-Stromversorgung an zwei Kameras ermöglichen.
Wasserdichte Abdeckungen: Die drei wasserdichten Abdeckungen sind enthalten, um die Anschlüsse am Splitter-Ende zu schützen.
Hinweis: Der Kombinierer und der Splitter müssen zusammen verwendet werden. Es ist wichtig, nicht nur eine dieser beiden Einheiten zur Verbindung der Kameras zu verwenden.

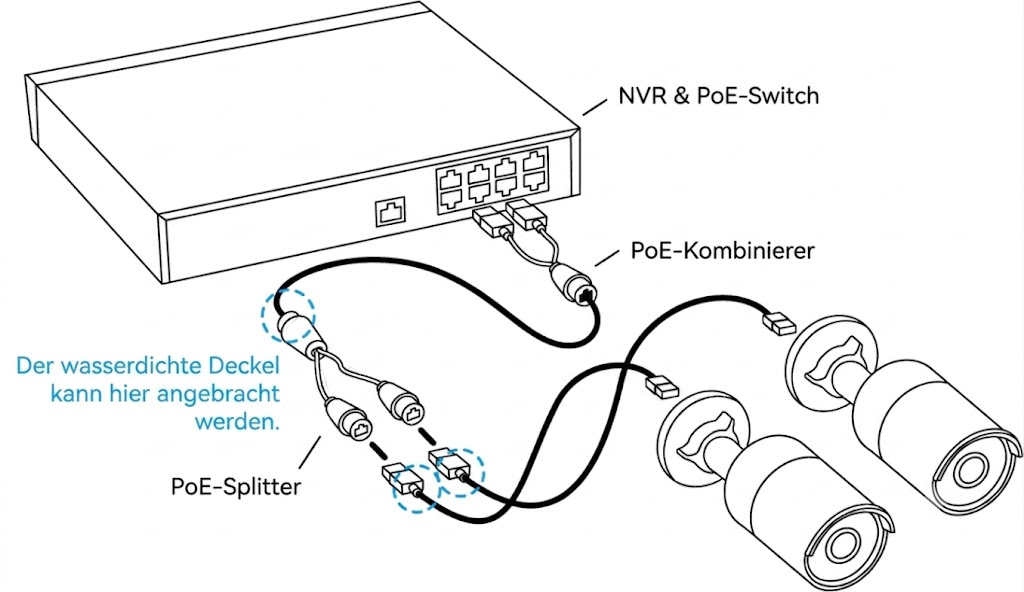

Das Anschlussdiagramm ist im folgenden Bild dargestellt:
