Gilt für: FE-W, Fisheye Series W520, FE-P, Fisheye Series P520.
Teil 1. Montieren der Kamera an der Wand

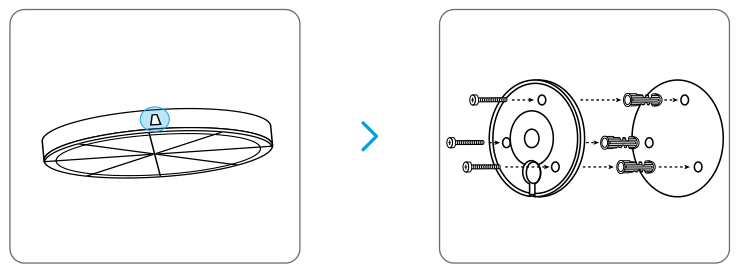

Schritt 1. Bevor Sie die erforderlichen Löcher bohren, markieren Sie die Richtung des Schlosses, das auf der Montagebasis aufgedruckt ist. Stellen Sie sicher, dass das Schloss nach oben zeigt, wie in der Abbildung dargestellt. Dies hilft Ihnen, die Montagebasis bei der Installation in der gleichen Ausrichtung anzubringen.
Schritt 2. Bohren Sie Löcher mit der Schablone für die Montagelöcher. Verwenden Sie bei Bedarf die im Paket enthaltenen Trockenbauschraubenanker. Befestigen Sie die Montagebasis mit Schrauben an der Wand und achten Sie darauf, dass die Kabelrinne nach unten zeigt.
Schritt 3. Führen Sie das Kabel der Fisheye-Kamera durch die Kabelrinne an der Montagebasis.

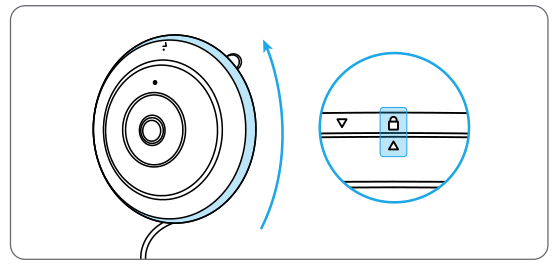

Schritt 4. Befestigen Sie die Kamera an der Basis und drehen Sie die Kamera gegen den Uhrzeigersinn, um sie zu verriegeln. Stellen Sie sicher, dass der Orientierungspfeil auf der Kamera und das Schloss an der Basis ausgerichtet sind.

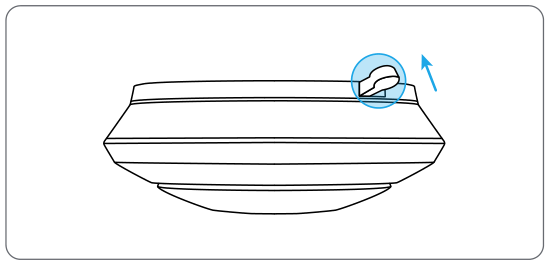

Schritt 5. Wenn Sie die Kamera von der Montagebasis entfernen möchten, drücken Sie den Entriegelungsmechanismus und drehen Sie die Kamera im Uhrzeigersinn.
Teil 2. Montieren der Kamera an der Decke

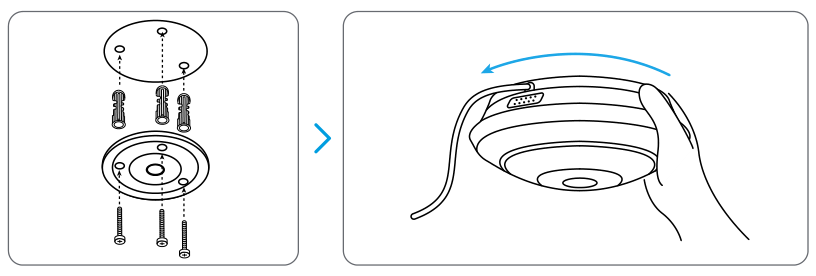

Schritt 1. Bohren Sie Löcher mit der Schablone für die Montagelöcher. Verwenden Sie bei Bedarf die im Paket enthaltenen Trockenbauschraubenanker.
Schritt 2. Befestigen Sie die Montagebasis mit Schrauben an der Decke.
Schritt 3. Führen Sie das Kabel der Fisheye-Kamera durch die Kabelrinne an der Montagebasis und drehen Sie die Kamera gegen den Uhrzeigersinn, um sie zu verriegeln.
Hinweis: Setzen Sie die drei Montagelöcher der Kamera in die Montagebasis ein.
