So ändern Sie das Bildlayout für Reolink FE-W/FE-P

Gilt für: FE-W, Fisheye Series W520, FE-P, Fisheye Series P520.

Einführung in das Reolink Bildlayout

Die Reolink FE (Fisheye) Kameraserie bietet zwei Bildlayout-Optionen: Fisheye-Modus und 5-in-1 Ansicht/Erweiterungsmodus.

• Fisheye-Modus

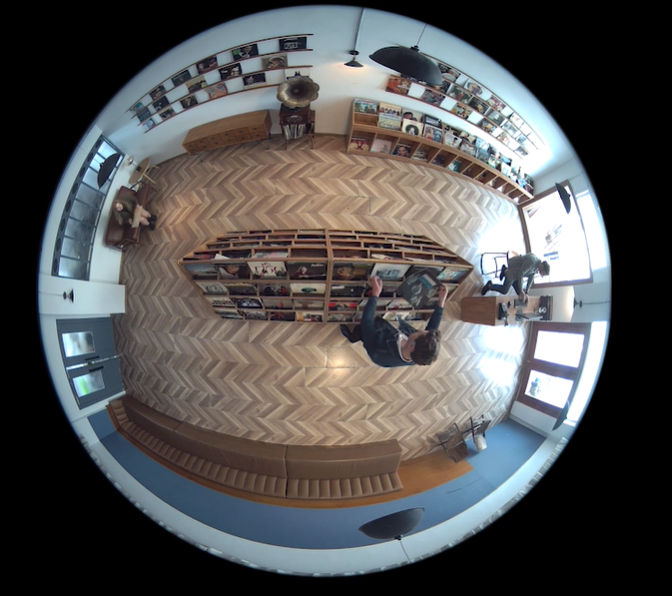

Das Bildlayout der FE-Kameras ist standardmäßig im Fisheye-Modus, der eine 360° Panoramaansicht liefert. Das Bild ist verzerrt wie ein Fischauge. (Das linke Bild unten)

Im Fisheye-Modus können Sie auf der Live-Ansichtsseite in der Reolink App oder im Reolink Client einen Anzeigemodus wählen, der der Installationsposition Ihrer Kamera entspricht. So ändern Sie den Anzeigemodus von FE-W/FE-P

• 5-in-1 Ansicht/Erweiterungsmodus

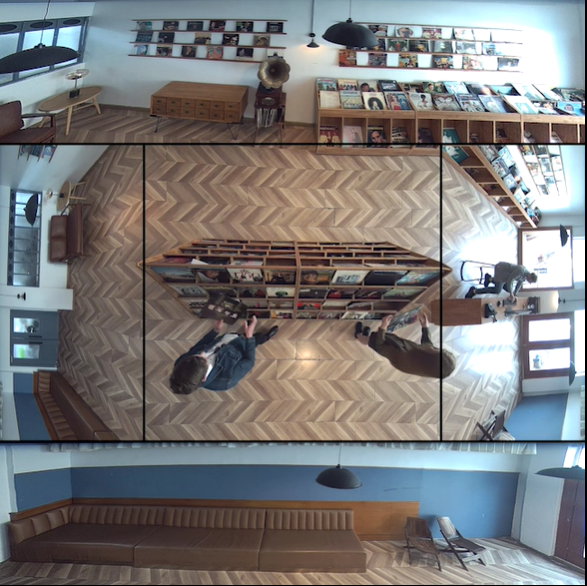

Wenn Sie das kreisförmige Fisheye-Bild entzerren und strecken möchten, können Sie das Bildlayout auf 5-in-1 Ansicht/Erweiterungsmodus ändern, und Sie erhalten ein erweitertes Bild im 5-in-1 Ansichtsmodus. (Das rechte Bild unten)

Es gibt drei Installationsmethoden unter Erweiterung: Decke, Wand und Tisch. Sie können die Bildrotation entsprechend dem Installationswinkel und Ihren Bedürfnissen einstellen.

Wie Sie sehen können, wenn die Kamera an der Decke montiert ist, ist die Standard-Fisheye-Ansicht panoramisch, aber verzerrt, während im 5-in-1/Erweiterungsmodus, das Bild in 5 Teile aufgeteilt wird (kann sich überlappen), wobei jeder Teil gestreckt wird. Bitte beachten Sie, dass der untere Teil umgekehrt wird, wenn Sie die Installationsposition auf Decke eingestellt haben.

Wichtige Hinweise:

1. Das Umschalten des Bildlayouts führt dazu, dass die Kamera einmal neu startet. Die Einstellungen für Privatsphärenmaske, Erkennungszone und Objektgröße werden nach dem Ändern des Bildlayouts gelöscht.

2. Aufnahmen auf SD-Karte/NVR und Drittanbieter-Software folgen den tatsächlichen Kamera-Bildlayouteinstellungen. Wenn Sie z. B. den 5-Bild-Ansichtsmodus wählen, werden die Aufnahmen auf der SD-Karte oder die Anzeige in Drittanbieter-Software im 5-Bild-Format sein.

So ändern Sie das Bildlayout für Reolink FE-W/FE-P

• Über die Reolink App

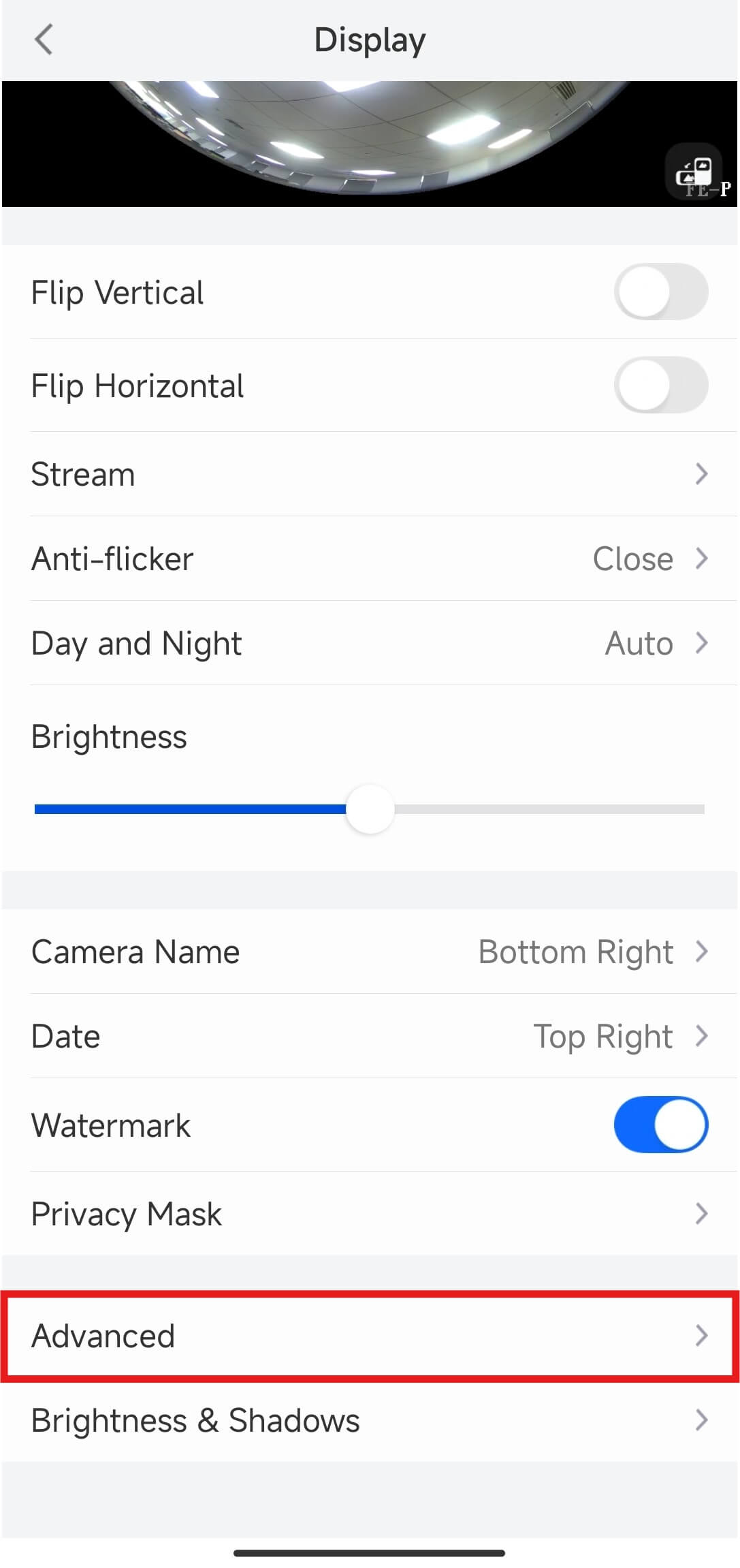

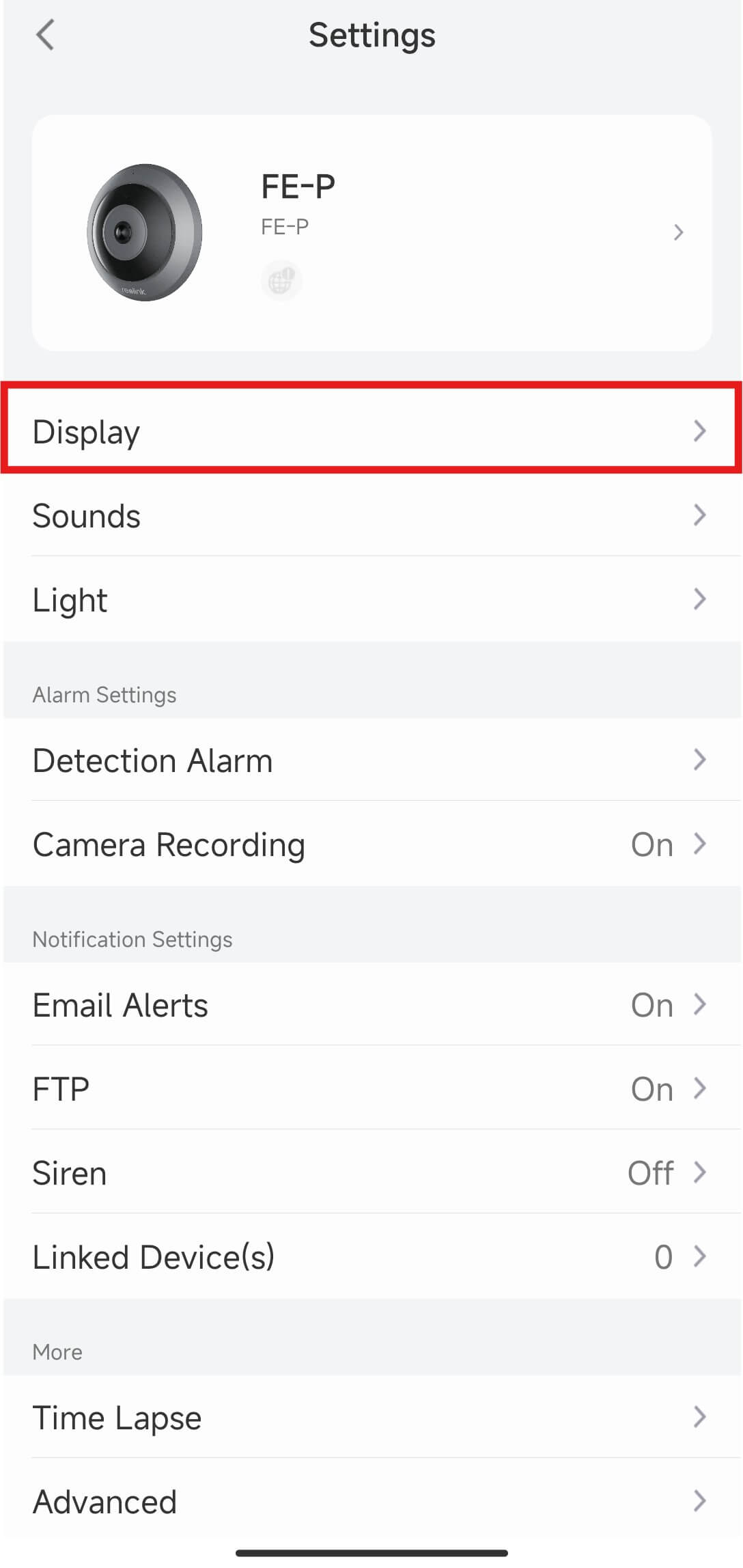

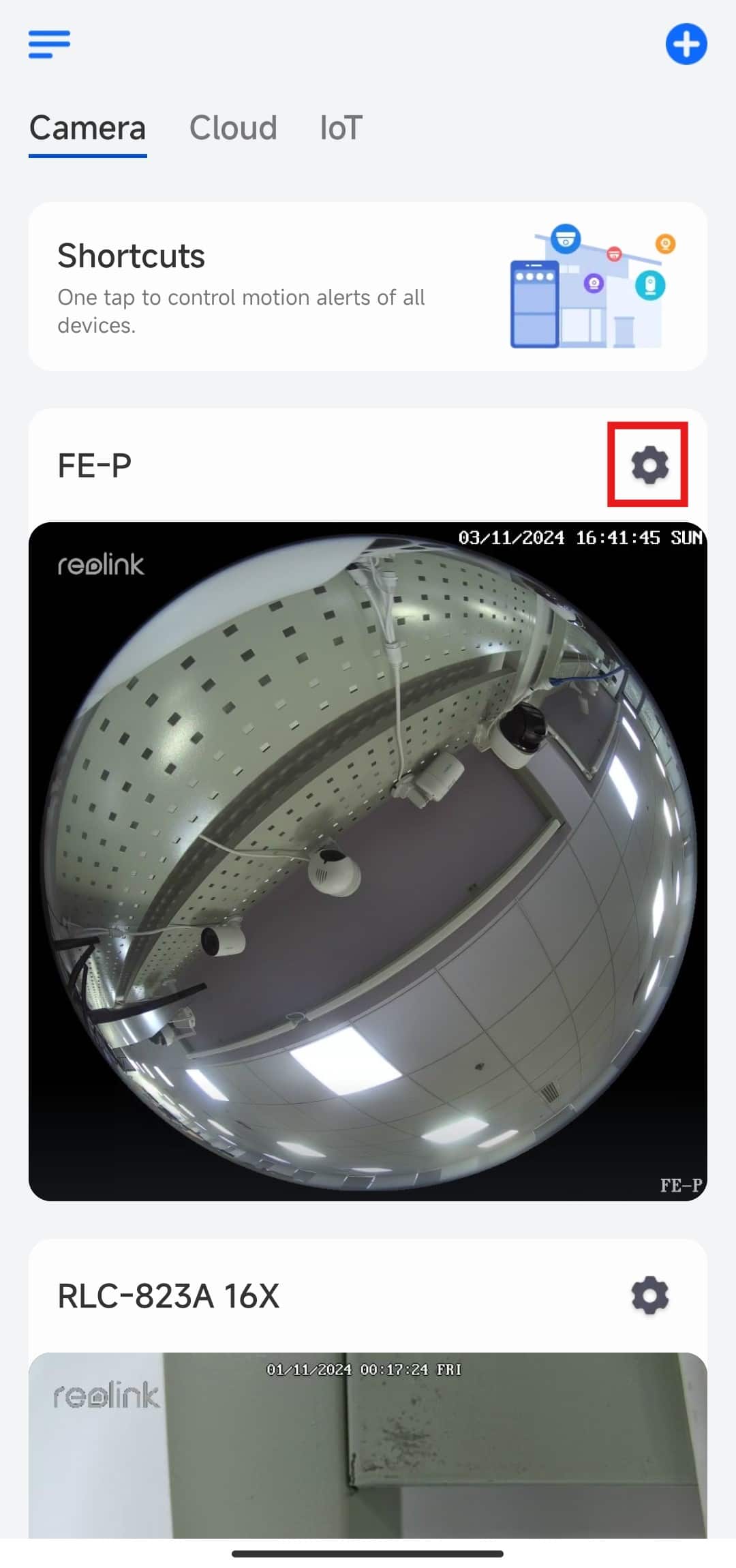

  Schritt 1. Starten Sie die Reolink App und melden Sie sich bei Ihrer Kamera an. Gehen Sie dann zu Geräteeinstellungen > Anzeige > Erweitert.

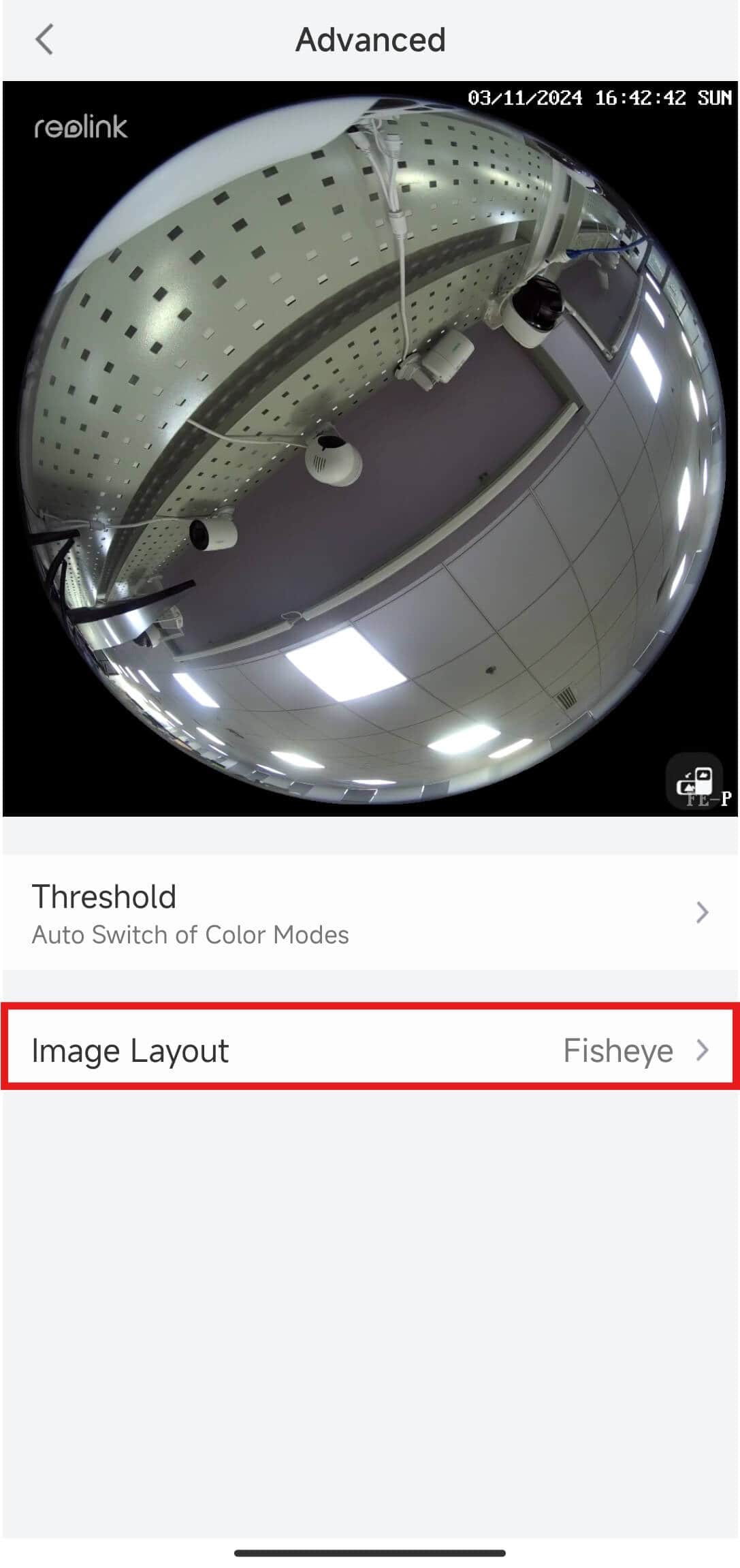

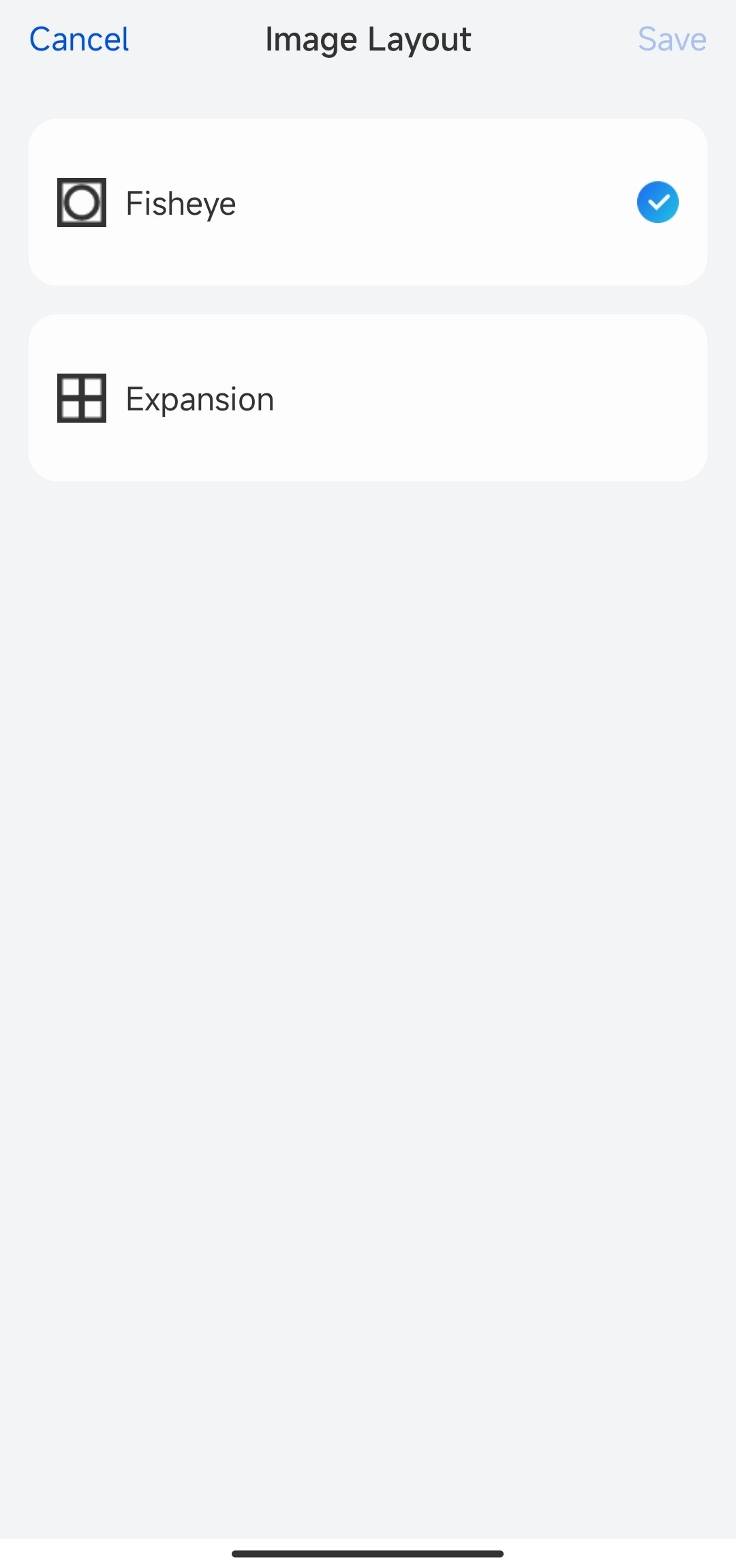

  Schritt 2. Tippen Sie auf Bildlayout, um einen Modus auszuwählen. Sie können zwischen Fisheye (Fisheye-Bild) und Erweiterung (erweitertes Bild) je nach Ihren Anzeigeanforderungen wählen.

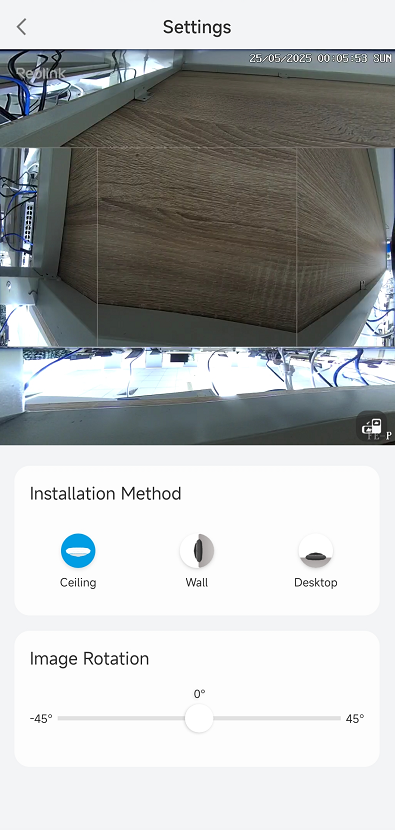

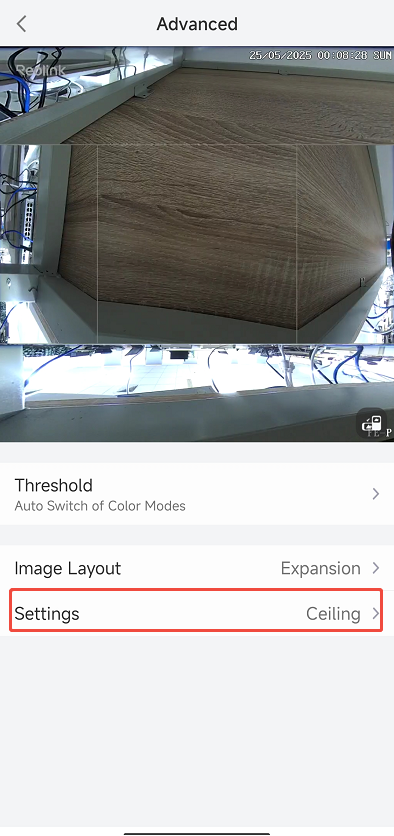

  Wenn das Bildlayout auf Erweiterungsmodus eingestellt ist, tippen Sie auf Einstellungen, um die Installationsmethode und Bildrotation einzurichten.



• Über Reolink Client

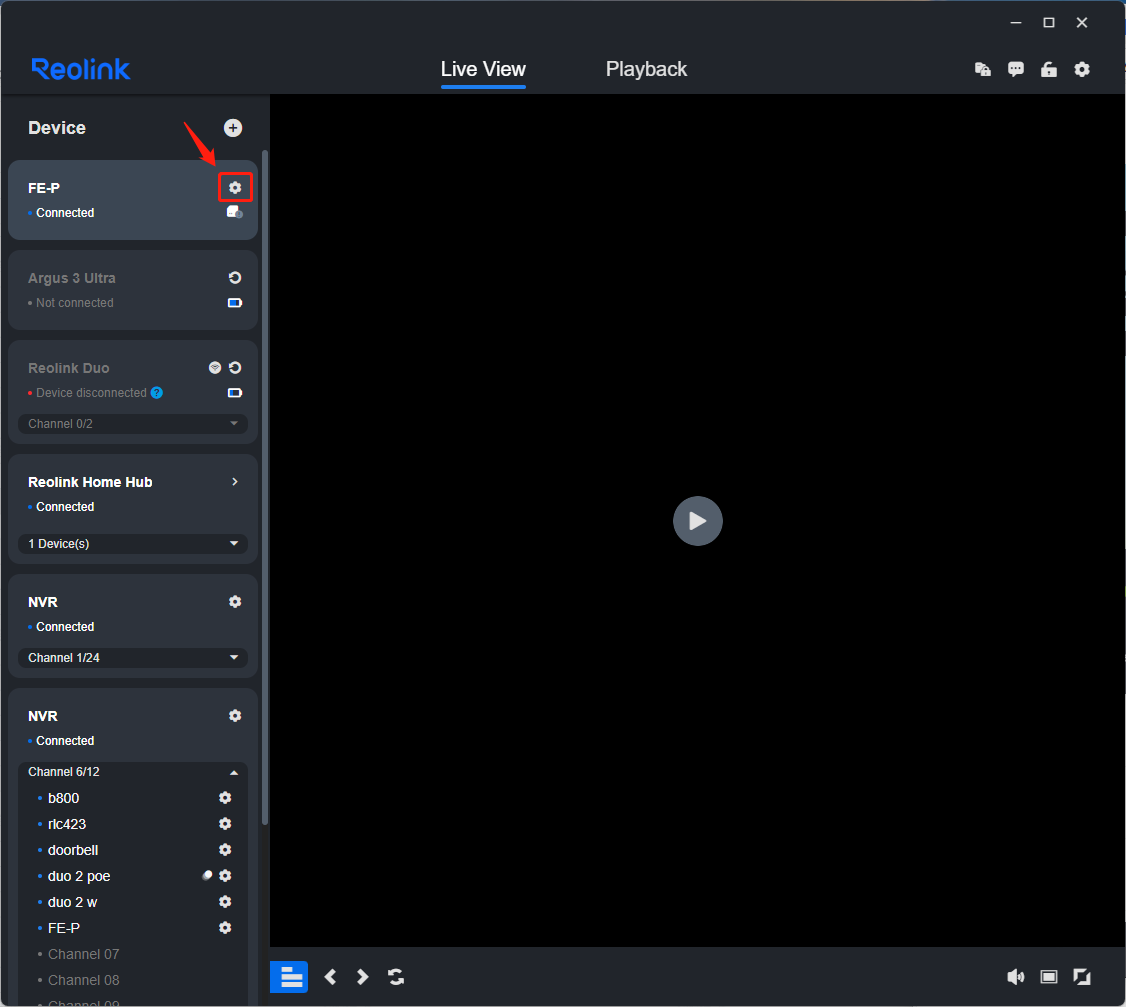

  Schritt 1. Starten Sie den Reolink Client und melden Sie sich bei Ihrer Kamera an.

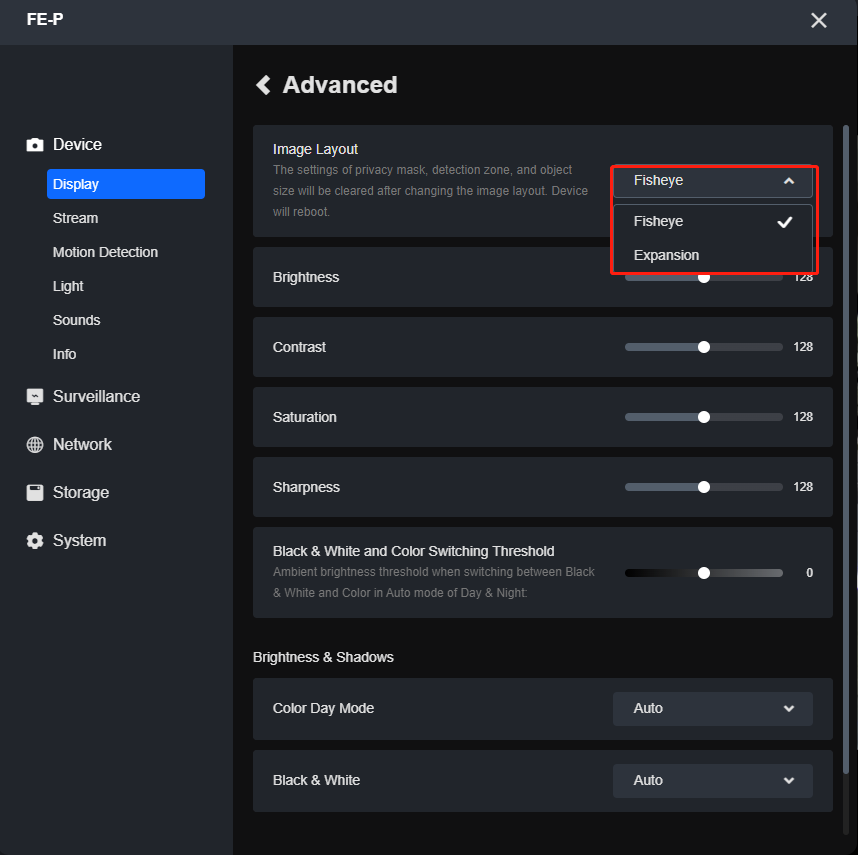

  Schritt 2. Gehen Sie zu Gerät > Anzeige > Erweitert > Bildlayout.

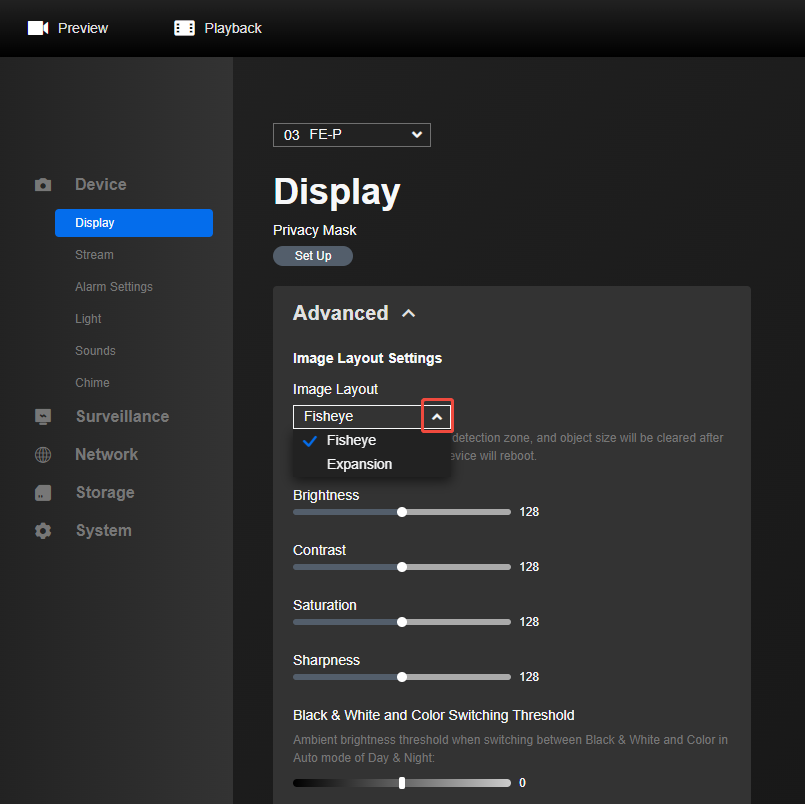

  Klicken Sie auf das Dropdown-Menü, um je nach Bedarf Fisheye (Fisheye-Bild) oder Erweiterung (erweitertes Bild) auszuwählen.



  Im Erweiterungsmodus können Sie eine Installationsposition wählen. Sie können das Bild auch drehen, um die Ausrichtung nach Bedarf anzupassen.



• Über Webbrowser

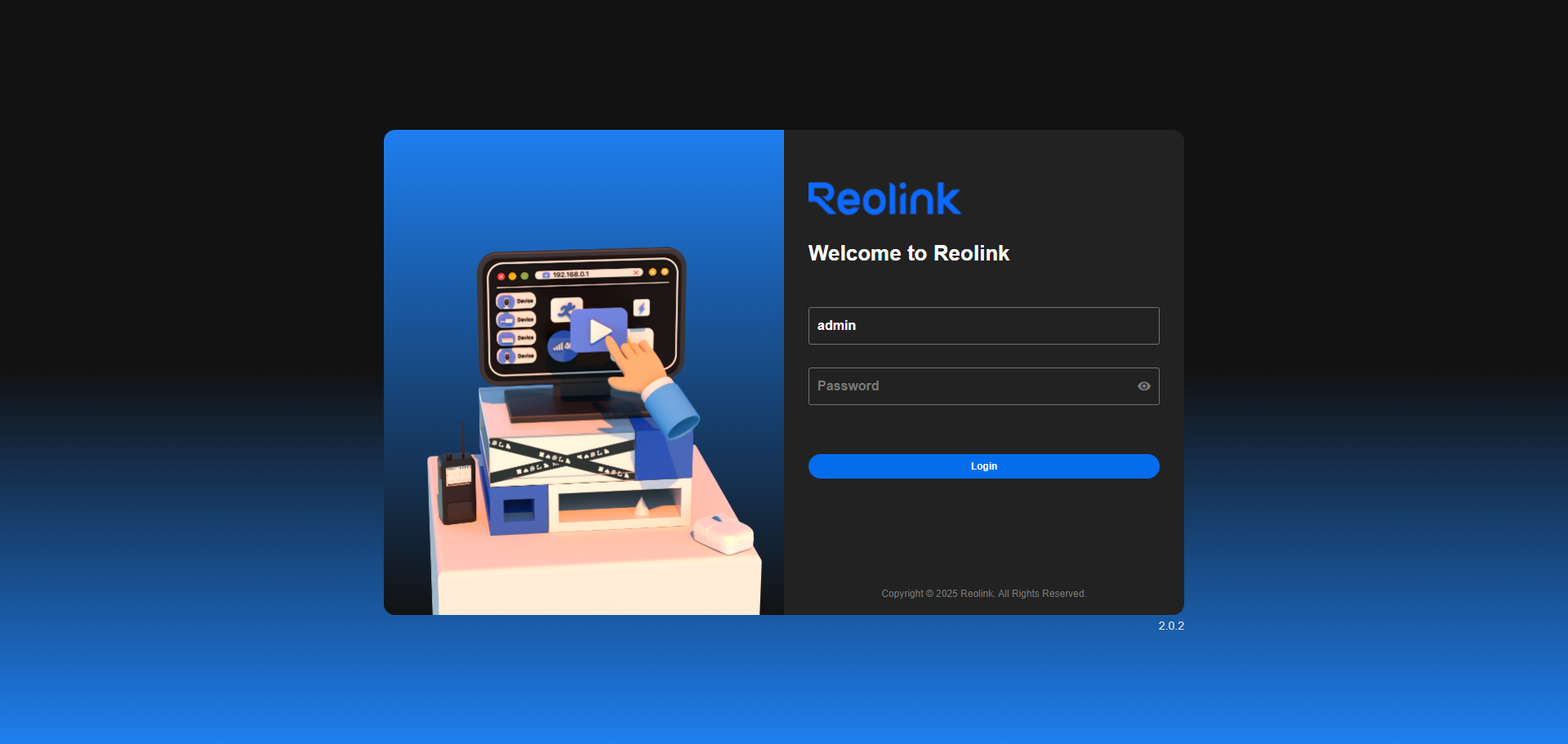

  Schritt 1. Melden Sie sich mit Ihrem FE-Kamera in einem Webbrowser an. So greifen Sie über Webbrowser auf Reolink Produkte zu.

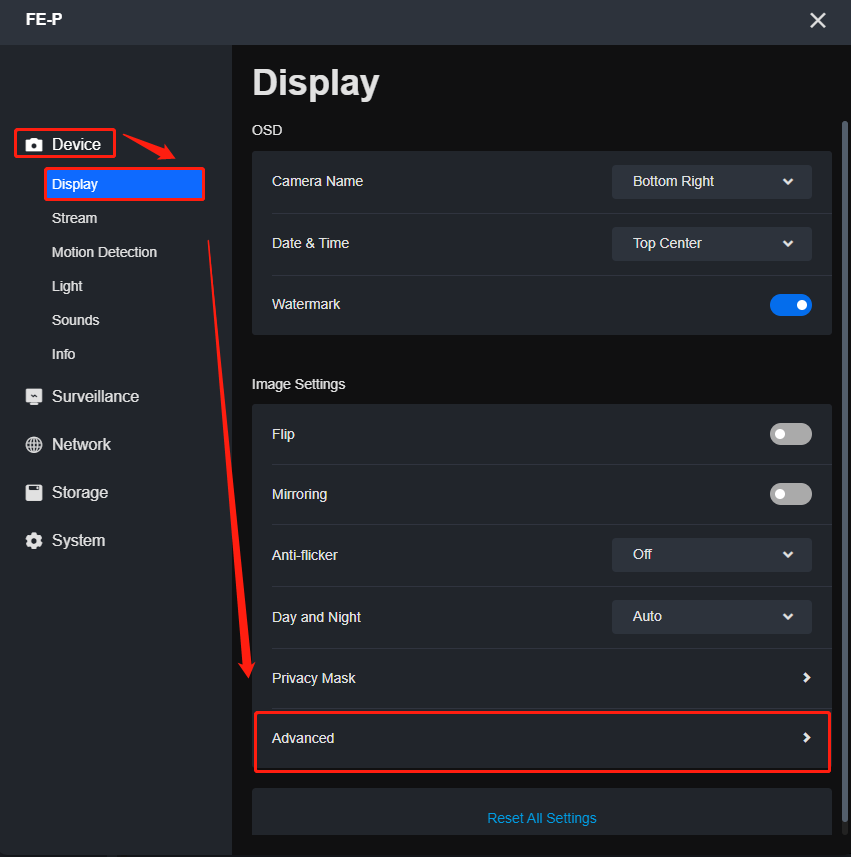

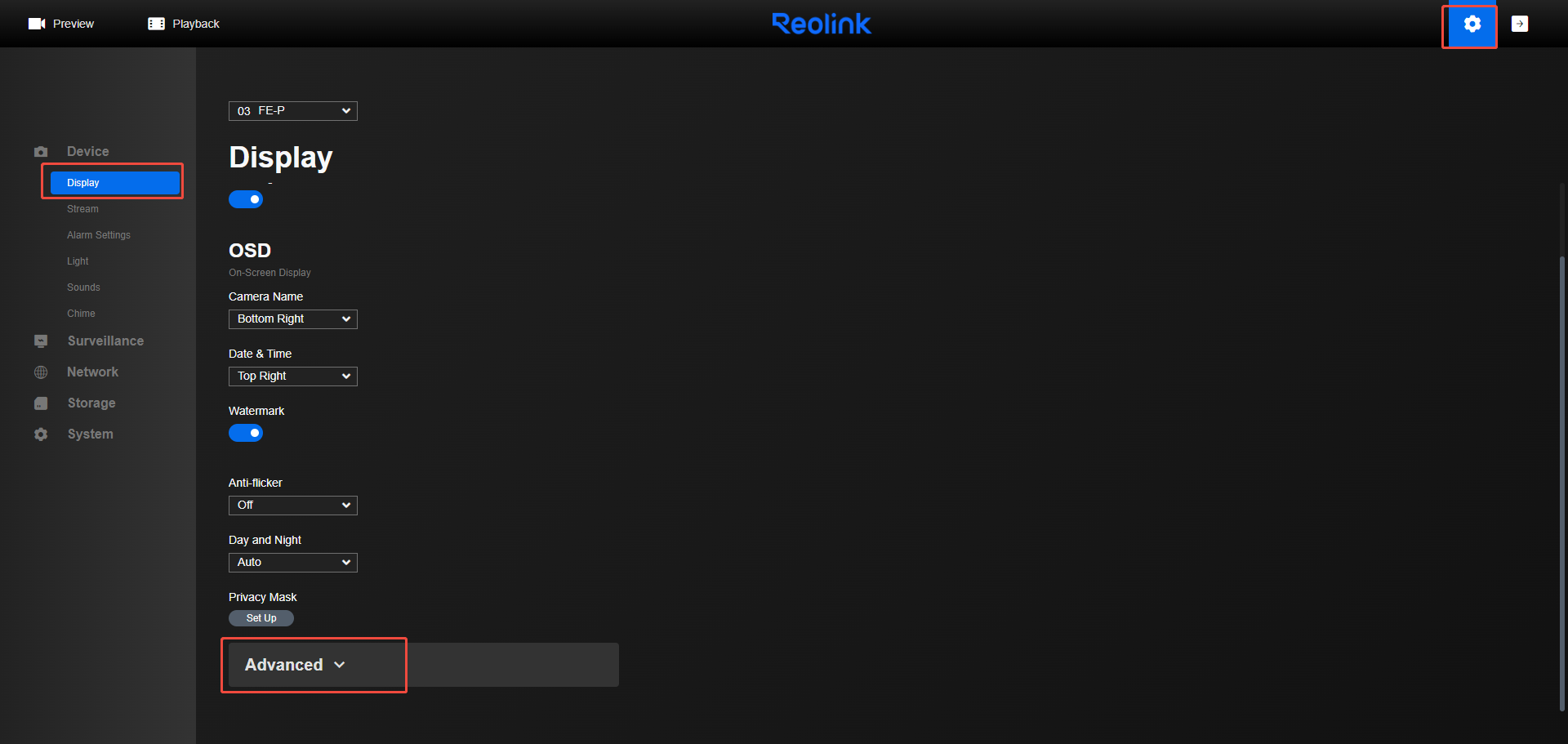

  Schritt 2. Klicken Sie auf das Einstellungen-Symbol oben rechts und gehen Sie zu Kamera > Anzeige > Erweitert.



  Schritt 3. Klicken Sie auf das Dropdown-Symbol, um zwischen Fisheye (Fisheye-Bild) oder Erweiterung (erweitertes Bild) zu wählen.

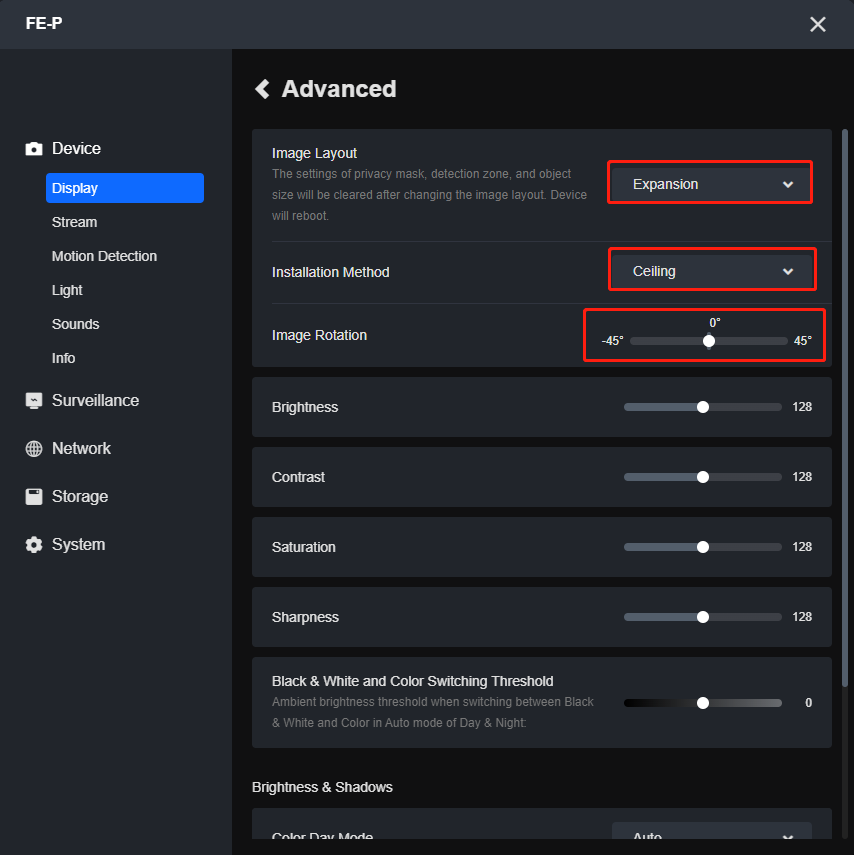

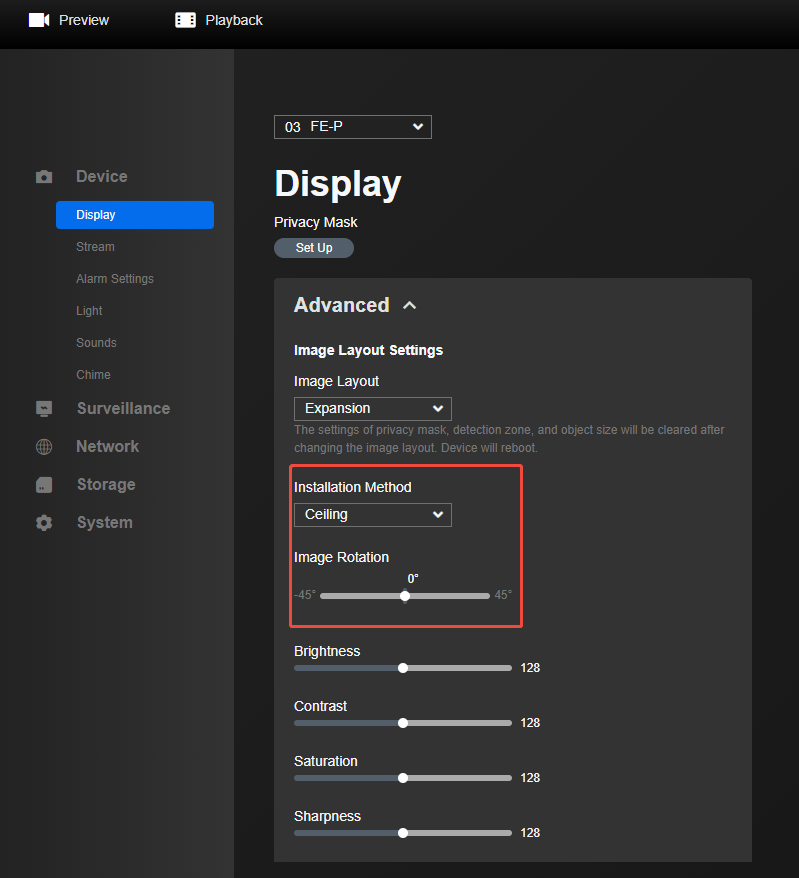

  Mit ausgewähltem Erweiterungsmodus können Sie eine Installationsposition wählen. Sie können auch das Bild drehen, um die Ausrichtung nach Bedarf anzupassen.



• Über Reolink NVR (neue Benutzeroberfläche)

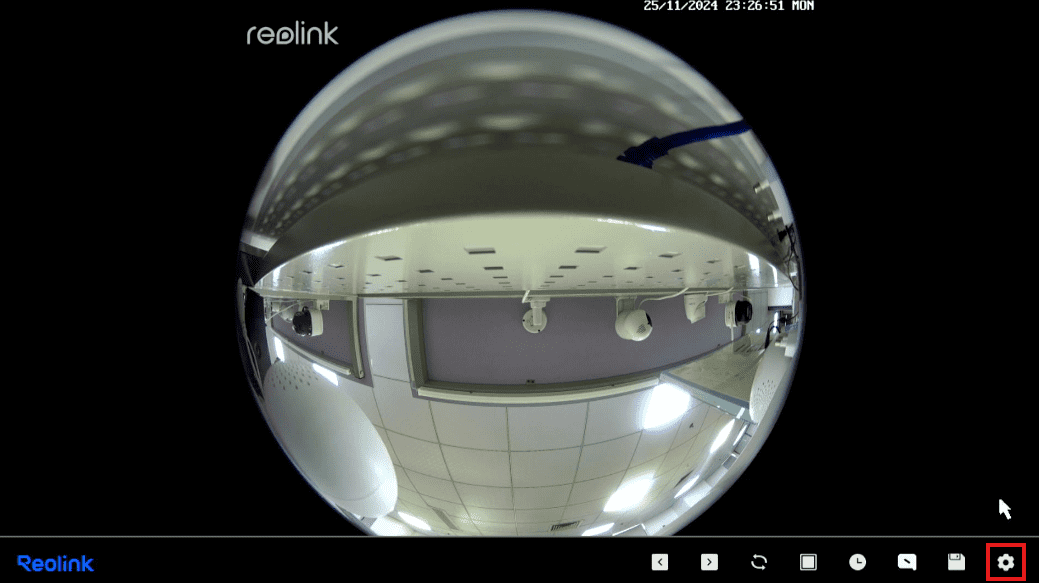

  Schritt 1. Starten Sie Ihren Reolink NVR und gehen Sie zur Live-Ansichtsseite von FE-W/FE-P. Klicken Sie mit der rechten Maustaste, um die Einstellungsleiste aufzurufen, und klicken Sie auf das Zahnradsymbol, um zum Einstellungsmenü zu gelangen.

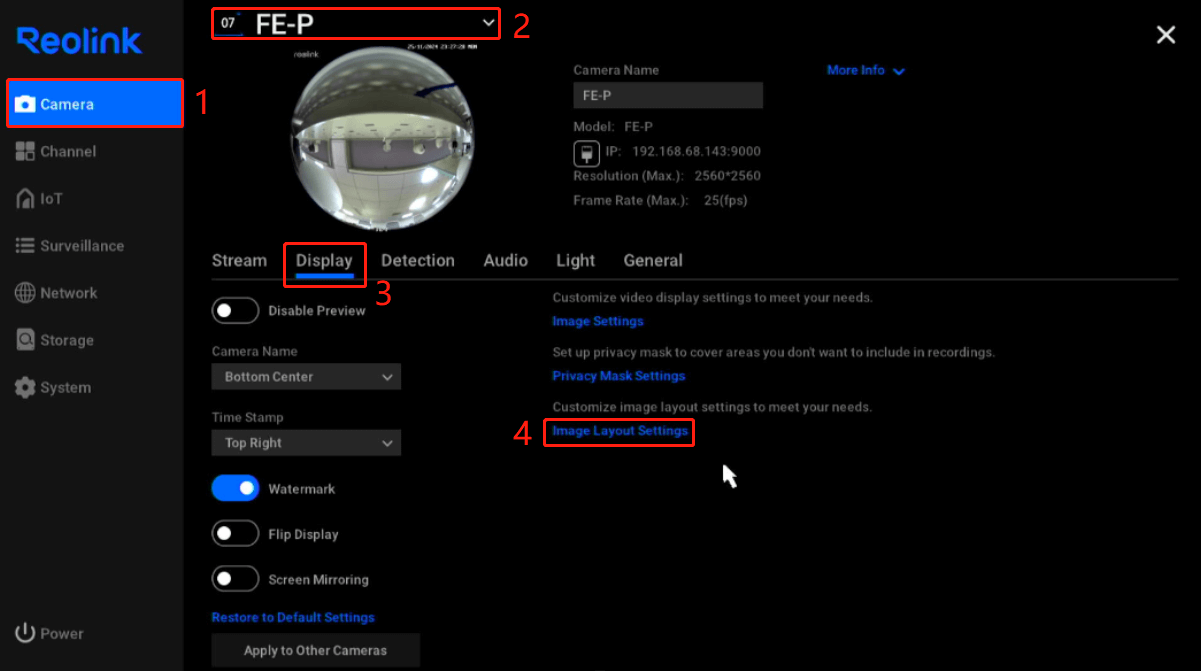

  Schritt 2. Gehen Sie zur Kamera-Seite, klicken Sie auf die Dropdown-Schaltfläche oben auf der Seite, um FE-P auszuwählen. Klicken Sie dann auf Anzeige, und Sie sehen die Bildlayout-Einstellungen. Klicken Sie darauf.

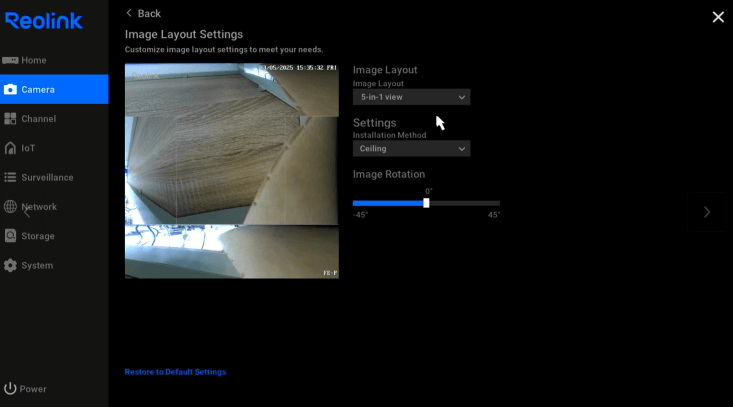

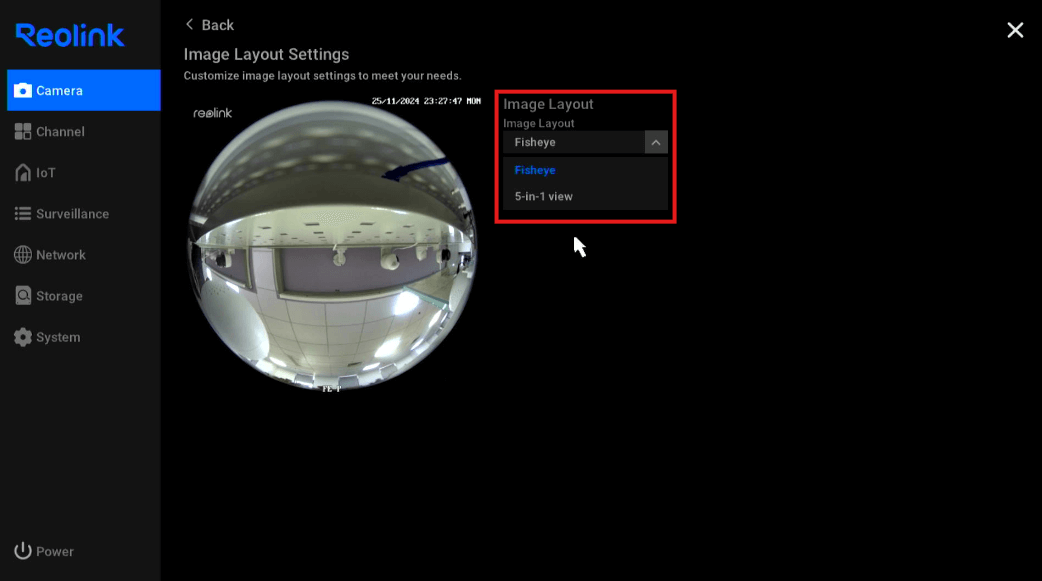

  Schritt 3. Klicken Sie auf das Dropdown-Symbol, um zwischen Fisheye (Fisheye-Bild) oder 5-in-1 Ansicht (erweitertes Bild) zu wählen.

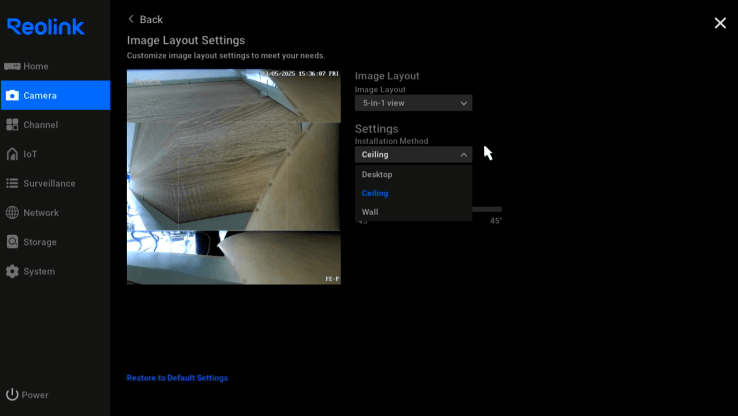

  Wenn Sie die 5-in-1 Ansicht auswählen, können Sie eine Installationsposition wählen und das Bild drehen, um die Bildrichtung entsprechend Ihren Bedürfnissen anzupassen.





Durch das Befolgen dieser Schritte können Sie einfach zwischen Fisheye- und 5-in-1 Ansichten/Erweiterung wechseln, um Ihren Raum besser zu überwachen. Stellen Sie sicher, dass Sie das Layout wählen, das am besten zu Ihren Anforderungen passt.

Bei Problemen oder zusätzlichem Support klicken Sie bitte unten auf „Anfrage senden“, um den Reolink Support zu kontaktieren.
