Die Reolink Duo Flutlichtkamera ist eine ideale Kombination aus Sicherheitskamera und Beleuchtung. Die Installation kann für manche Personen etwas herausfordernd sein. Wenn Sie jedoch der folgenden Anleitung Schritt für Schritt folgen, wird es keine Probleme mehr geben. Mit den Updates und Verbesserungen der Modelle gibt es jetzt zwei Installationsmethoden. Bitte orientieren Sie sich bei der Installation an der entsprechenden Anleitung für Ihr Kameramodell.
1. Reolink Duo Flutlicht Wi-Fi (Plug-in) & Duo Flutlicht PoE
2. Reolink Duo Flutlicht Wi-Fi (Hardwired)
1. Reolink Duo Flutlicht Wi-Fi (Plug-in) & Duo Flutlicht PoE
Teil 1. Kamera am Flutlicht anbringen
Bevor Sie die Kamera an der Wand montieren, müssen Sie zuerst Kamera und Flutlicht korrekt verbinden.
Schritt 1. Schrauben Sie das Flutlicht an die Kamera.
Schritt 2. Stecken Sie das Flutlichtkabel in die Buchse des Kamerakabels. Achten Sie darauf, dass die "Pfeilmarkierung" am Steckerende des Flutlichtkabels zum LAN-Anschluss zeigt, wie im Bild dargestellt.
Schritt 3. Verstecken Sie die Kabel im Montagehalter.
Hinweis: Denken Sie daran, die Antennen an der Kamera anzuschrauben, wenn Sie das Duo Flutlicht Wi-Fi installieren.
Teil 2. Kamera an der Wand montieren

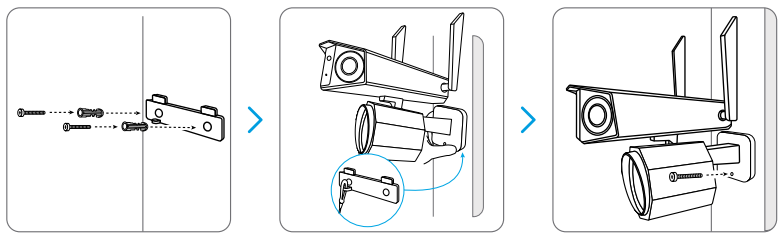

Schritt 4. Kleben Sie die Montageschablone an die Wand und bohren Sie die Löcher entsprechend. Befestigen Sie die Montageplatte mit zwei Schrauben an der Wand.
Schritt 5. Verbinden Sie das Stahlseil im Montagehalter mit der Montageplatte und hängen Sie die Kamera an der Montageplatte auf.
Schritt 6. Bohren Sie ein Loch in die Wand entsprechend dem Loch im Montagehalter. Befestigen Sie die Kamera mit einer Schraube an der Position.
Hinweis: Verwenden Sie bei Bedarf die im Produktkarton enthaltenen Dübel.

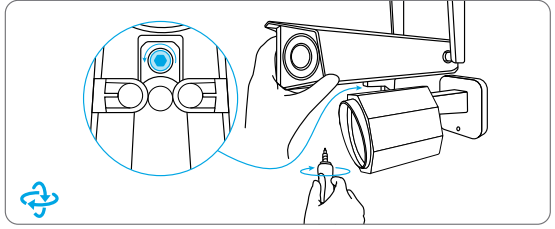

Schritt 7. Lösen Sie die Justierschraube an der Sicherheitsbefestigung und drehen Sie die Kamera, bis der Blickwinkel Ihren Vorstellungen entspricht.

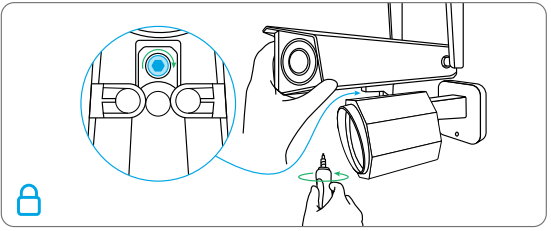

Schritt 8. Ziehen Sie die Justierschraube fest, um die Kamera zu fixieren.
Teil 3. Flutlicht einstellen

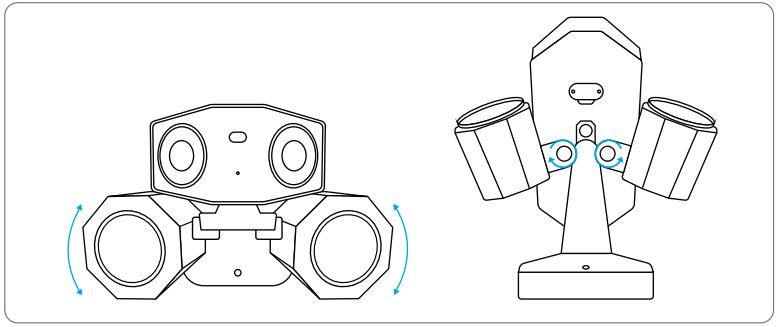

Sie können die Flutlichter manuell vor oder nach der Montage der Kamera einstellen.
2. Reolink Duo Flutlicht Wi-Fi (Hardwired)
Teil 1. Kamera am Flutlicht anbringen
Bevor Sie die Kamera an der Wand montieren, müssen Sie zuerst Kamera und Flutlicht korrekt verbinden.

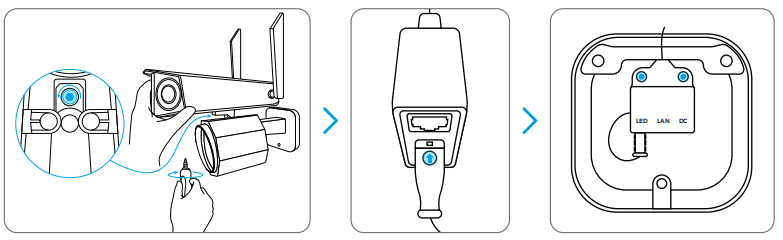

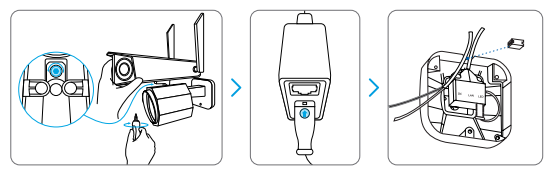

Schritt 1. Befestigen Sie die Kamera mit einem Inbusschlüssel an der Flutlichtbasis und schrauben Sie die Antennen an die Kamera.
Schritt 2. Stecken Sie das Kabel der Basis in den LED-Anschluss der Kamera. Achten Sie darauf, dass der Pfeil auf dem Kabel zum LAN-Anschluss der Kamera zeigt, und stecken Sie dann den Silikonstopfen in den oberen Schlitz.

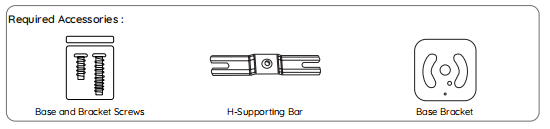

Schritt 3. Befestigen Sie die Befestigungshalterung mit den Schrauben mit der Markierung „A“ aus dem Schraubenset für Basis und Halterung an der Basis.
Teil 2. Kamera montieren
Hinweis: Bitte überprüfen Sie vor der Installation die örtlichen Vorschriften und stellen Sie sicher, dass alle relevanten Normen und Vorschriften bei der Verkabelung eingehalten werden.
Schritt 4. Schalten Sie die Stromversorgung am Sicherungsschalter aus.
Schritt 5. Wählen Sie zuerst eine Montagemethode.
Methode 1: Installation an der Verteilerdose

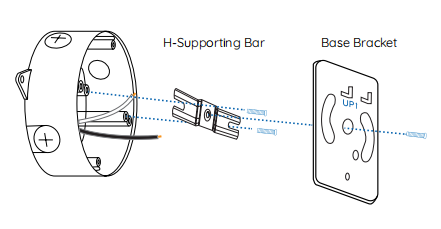

Platzieren Sie die H-förmige Halterung auf der Verteilerdose, richten Sie die 2 Schraubenlöcher aus und befestigen Sie sie mit den Schrauben mit der Markierung „B“. Befestigen Sie dann die Basis-Halterung an der Verteilerdose, achten Sie darauf, dass das mittlere Loch ausgerichtet ist und der Pfeil auf der Basis-Halterung nach oben zeigt. Ziehen Sie die Kabel durch die Basis-Halterung und sichern Sie diese mit den Schrauben mit der Markierung „C“.
Methode 2: Wandmontage (ohne Verteilerdose)
Bohren Sie Löcher in die Wand mit einem Bohrer (nicht im Lieferumfang enthalten) entsprechend der Schablone. Befestigen Sie die U-Halterung mit 2 Schrauben an der Wand.
Hinweis: Verwenden Sie bei Trockenbau, Ziegel- oder Betonwänden die beiliegenden Dübel.

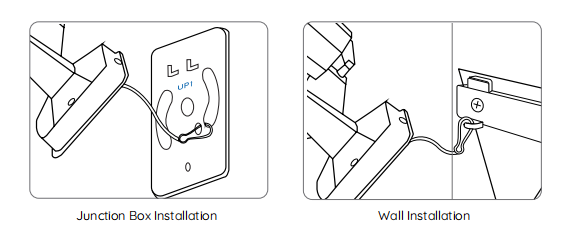

Schritt 6. Nutzen Sie den eingebauten Schnapphaken an der Kamera, um die Kamera an der Halterung aufzuhängen, und fahren Sie dann mit der Verkabelung fort.

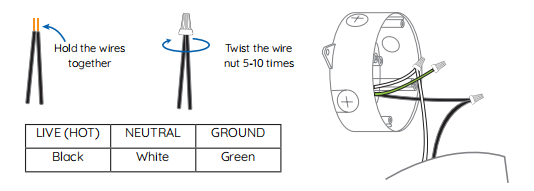

Schritt 7. Verbinden Sie die Phase (schwarz) und den Neutralleiter (weiß) aus der Verteilerdose mit den entsprechenden schwarzen und weißen Kabeln der Flutlichtkamera. Decken Sie die Kabel mit einer Lüsterklemme ab und drehen Sie diese etwa fünf Mal. Ziehen Sie die Lüsterklemmen vorsichtig, um eine sichere Verbindung zu gewährleisten.
Hinweise:
- Bitte vermeiden Sie Kreuzverbindungen.
- Die Kabelfarben können je nach Region variieren. Wenn Sie unsicher sind und die Kabel nicht unterscheiden können, konsultieren Sie einen Elektriker, um die Sicherheit zu gewährleisten.
- Decken Sie das Erdungskabel (normalerweise grün/grün-gelb) mit der Lüsterklemme ab.

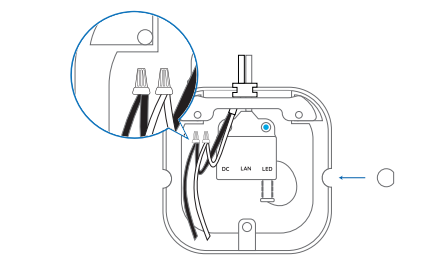

Schritt 8. Setzen Sie die Silikonstopfen in die Aussparungen auf beiden Seiten ein, bevor Sie die Montagebasis fest auf die Halterung klicken. Bitte achten Sie darauf, dass die Lüsterklemmen nach oben zeigen, um Wasserdichtigkeit zu gewährleisten und Kurzschlüsse zu vermeiden. Befestigen Sie anschließend die Halterung mit den Schrauben „D“ oder Wand-Schrauben, indem Sie diese durch das Loch am unteren Ende der Halterung schrauben.
Schritt 9. Schalten Sie den Leitungsschutzschalter wieder ein.
Teil 3. Winkel einstellen

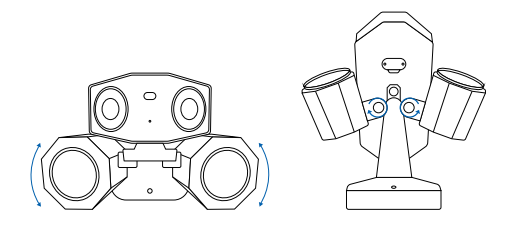

Verwenden Sie einen Inbusschlüssel, um die Schrauben zu lösen oder festzuziehen und so die Richtung von Flutlicht und Kamera vor oder nach der Montage einzustellen. Sobald der gewünschte Winkel eingestellt ist, ziehen Sie die Schrauben fest an.
